给排水设计方案说明(模板).docx

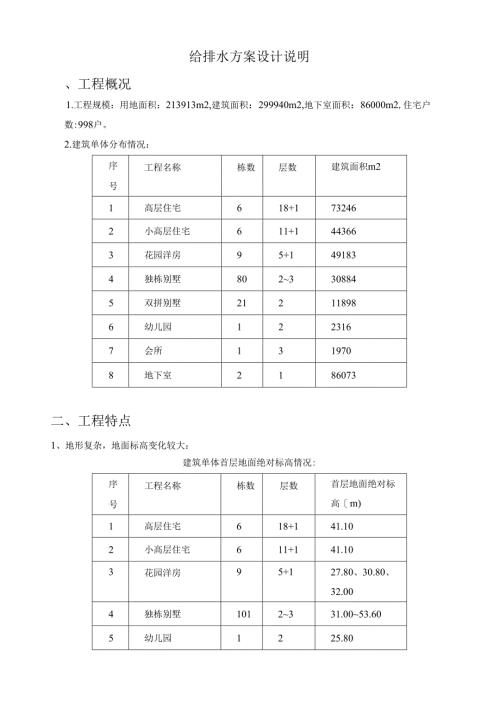

给排水方案设计说明、工程概况1.工程规模：用地面积：213913m2,建筑面积：299940m2,地下室面积：86000m2,住宅户数:998户。2.建筑单体分布情况：序号工程名称栋数层数建筑面积m21高层住宅618+1732462小高层住宅611+1443663花园洋房95+1491834独栋别墅8023308845双拼别墅212118986幼儿园1223167会所1319708地下室2186073二、工程特点1、地形复杂，地面标高变化较大：建筑单体首层地面绝对标高情况:序号工程名称栋数层数首层地面绝对标高m)1高层住宅618+141.102小高层住宅611+141.103花园洋房95+127.80、30.80、32.004独栋别墅1012331.0053.605幼儿园1225.806会所1326.007北侧地下室底板12-2F：31.80；-IF：36.008南侧地下室底板1121.8025.802、工程定位较高，高层住宅装修标准较高；别墅立面要求较高：三、给排水设计方案1、室外给水设计：1）水源：本工程的供水水源为城市自来水。迎宾北路和翠微东路上分别有DN800和DNlOOO的给水管，地块周围预留有DN200的市政给水接口，绝对标高23.5m处的供水压力为0.175MPao市政水压仅能供至南区地下室，其它地方均采用加压供水。2）用水量：本工程最高日生活用水量为2209m3d,最大时生活用水量为330m3ho其中广场、道路浇洒、绿化及人工湖的补水采用回收雨水及山泉水，该局部水量为：最高日生活用水量为485m3d,最大时生活用水量为90m3ho主要工程的用水量标准及用水量计算见下表:类别用水定额数量用水时数时变化系数用水量m3（三）Kh最高日平均时最大时居民生活用水量住宅250Ll人.d3290人242.5822.5034.2785.68别墅350L/人.d743人242260.0510.8421.67公共办公50L/人.班52人101.52.600.260.39建筑用水量公共食堂20L/人.次40人121.50.800.070.10集体宿舍（iii）150L/人.d40人2436.000.250.75幼儿园无住宿）50L/人.d190人1029.500.951.90公共泳池淋浴90L/人.次300人10327.002.708.10绿化用水量2Lm2.d95191m281.5190.3823.8035.70道路、广场用水量2Lm2.d56032m281.5112.0614.0121.01室外泳池补水量公共池10.0%池水容积360m324236.001.503.00儿童戏水池20.0%池水容积70m324214.000.581.17家庭泳池5.0%池水容积6942m382347.1043.3986.78人工湖蒸发量0.007m3m2水面25780m281.5180.4622.5633.84小计2008155300未预见水量10.0%小计200.815.530.0合计22091703303）室外给水系统：室外生活给水与消防给水管道系统分别设置。根据实际情况、南区地下室、公共泳池用水采用市政直接供水；住宅、别墅及幼儿园、会所、北区地下室等采用加压水泵变频供水系统详见室内给排水局部）；小区内的室外消火栓采用加压供水系统，管道压力由稳压泵和气压罐维持。会所：为了维持冷热水平衡是否需要单独设置加压需要讨论？）4）管材及接口：室外生活给水管道DNN100时采用内衬水泥砂浆的球墨铸铁给水管，承插接口，橡胶圈密封；DN<100时采用钢塑复合管，丝扣连接。绿化及水景用水采用UPVC给水管，粘接。2、室外排水设计：（1）市政条件：沿小区东侧的迎宾北路上设有DN400的污水管道，管底标高为17.16m18.56m；有100OiIImXloOOIllm及400011ImX200OnIm的雨水暗沟，沟底底标高为21.5m18.30m。本地块已预留多处雨水检查井和污水检查井，均能够满足本工程的排水要求。（2）排水制度：采用雨污分流体制。污水经化粪池处理后排入城市污水管道。场地雨水经雨水口收集后排入雨水管或排水暗沟，并最终排至周边的市政雨水管道。化粪池考虑分散设置。（3）暴雨强度公式：1536.1988（l+0.15791nT）q=Ls.ha）（t+1.5254）06012雨水量:Q=.q.F。1为径流系数，F为流域汇水面积14）排水量：设计最高日生活污水量：1130m3d,最大时生活污水量：120m3h.场地雨排水设计考虑附近山区的洪水汇入。设计降雨历时仁14.5min,重现期T=100年时的雨水量为17.0m3so（5）管材及接口：室外排水管道采用UPVC双壁波纹管，承插接口，橡胶圈密封。室外排水沟采用钢筋混凝土矩形暗沟。3、室内给水设计：（4）给水系统设计：根据建筑物的高度和市政供水条件，室内给水系统共分为四个区：南区地下室为一区,由市政直供；七层含七层）以下为二区；八层十三层为三区；十四层含十四层）以上为四区。二四区分别由三套供水装置变频供水,供水装置设置在南区地下室的地下泵房内。（5）各区的供水装置分别包括四台主泵三用一备）、一台小泵、一个囊式气压罐及变频控制柜、阀门、仪表等。低峰用水时，由小泵、气压罐联合供水；顶峰用水时，启动大泵，根据用水量变化自动进入变频或工频工作。系统设容积为290H?的不锈钢水箱一座。（6）管材及接口：户内给水管在分户水表后采用PPR给水管，热熔连接；其余局部采用钢塑复合管内衬PE）,DNW80mm时丝扣连接，DNN100mm时卡箍连接。14）管道在地下室内架空明装，在住宅及其他地上建筑内均暗装管井、管窿、墙槽或地板找平层内）。4.室内排水设计：（1）室内排水系统设计：A、卫生间污水与厨房、洗衣机排水的立管分别设置；B、天面雨水和阳台排水管亦分开布置。C、花池排水采用排水地漏或软式透水管。D、地下室排水无重力排水条件时采用潜污泵压力排水。E、建筑物首层单独排水。F、洋房、高层下沉庭院尽可能排入地下车库集水坑，集水坑提升后排至室外。G、住宅地下室设置卫生间、洗衣房等处的排水，考虑在每个卫生间和洗衣房设置一个污水提升器。本次设计不送污水提升器，仅预留管道。（2）为保证排水畅通，高层住宅卫生间排水管设专用通气管。（3）天面雨水设计重现期T=IO年，并按T=50年校核雨水管和溢流设施的排水能力。（4）别墅坡屋面是否需要排水需要和建筑商量。别墅每条排水管道的位置最好和建筑专业商量。突出的阳台是否需要排水需要和建筑商量。（5）管材及接口：室内污水管采用UPVC排水塑料管，粘接靠近卧室内墙的污水立管采用UPVC螺旋消声管），但高层建筑三18层）立管自转换层以下的弯头及横管那么采用给水塑料管;阳台排水管及多层建筑天面雨水管采用UPVC排水塑料管，粘接；高层建筑天面雨水管采用UPVC给水塑料管，橡胶圈接口。别墅以及洋房外立面管道是否采用方管。四、消防设计方案1、消防水源：采用市政水作为消防水源。根据规划，小区周围的市政道路上规划有DN800DNlOOO的环状市政给水管，能够满足本小区消防水量要求。2 .消防水量：消防系统用水量标准火灾延续时间一次灭火用水量室外消火栓系统25L/s2h180m3室内消火栓系统20L/s2h144m3自动喷洒系统30L/sIh108m3合计432m33.室外消防系统:根据自来水公司提供的资料，绝对标高27m处的供水压力为0.16MPa,无法满足场区低压制消防的水压要求，故需要加压供水。本系统在会所地下室设置消防泵房，内设432n?的消防水池，泵房内设置室外消防泵和稳压泵以及气压罐，平时管道压力由稳压泵和气压罐维持。消火栓沿小区内的道路设置，距离路边不大于2m,距离建筑物不小于5m。相邻的消火栓间距不超过120m。5 .室内消火栓系统：1）根据标准，在会所、地下室、高层住宅设室内消火栓系统。该系统采用临时高压制，由消防水池、消防水泵、屋顶水箱、水泵接合器、分区管网和消火栓组成。其中消防水池容积为432m3,消防水泵两用一备）参数为:XBD1220Q=20LsH=120mN=45kW0屋顶水箱位于G15-16栋屋顶，容积为18m3o2系统分为两个区：地下室及会所为低区，接减压后的低压消防管网；高层住宅一层以上为高区，接高压消防管网。各区消防干管架敷于地下车库内，各自连接成环。13）在地下车库、会所及高层住宅各层均设置消火栓，其布置保证着火时同层任何一点均有两股水柱同时到达。消防电梯前室均设消火栓，屋顶设试验消火栓。4）系统控制:着火时，按下消火栓启泵按钮，启动任一台消火栓加压泵备用泵自动投入运行）。消防泵启动后水泵运转信号反应至消防控制中心处。消火栓泵也可以在消防中心和水泵房中手动控制启停，消防结束后手动停泵。6 .自动喷洒系统：(1) 在地下车库及地下室入户大堂设闭式自动喷水灭火系统。车库内采用直立喷头，并结合梁格进行布置。大堂内采用下垂型喷头，并配置装饰盘。系统由消防水池、消防水泵、屋顶水箱、水泵接合器、报警阀、水流指示器器、管网和喷头组成。其中消防水池、屋顶水箱与消火栓系统共用。喷淋泵参数为：XBD630Q=30LsH=60mN=37kWo(2) 在各个防火分区设水流指示器和电触点信号阀。消防时，喷头喷水，水流指示器动作，反映到区域报警盘和总控制盘，同时相对应的报警阀动作，敲响水力警铃，压力开关报警，直接连锁自动启动消防泵，并反映到消防控制中心。消控中心也可自动或手动启动消防泵。由于个别报警阀控制的防火分区仅为一个，故该系统不设水流指示器。7 .管材及接口：室外消防给水管道采用内衬水泥球墨铸铁给水管，承插接口，橡胶圈密封。室内消防管道采用热镀锌钢管，DN80mm时采用丝扣连接,DN>80mm时采用卡箍或法兰连接。8.其他灭火系统：普通住宅、别墅各层按轻危险级A类配磷酸镂盐干粉灭火器，会所、餐厅、办公按中危险级A类配磷酸镂盐干粉灭火器，厨房、地下车库按中危险级B类配磷酸镂盐干粉灭火器。幼儿园按严重危险级A类配磷酸镂盐干粉灭火器。高、低压配电房及发电机房设SDE
