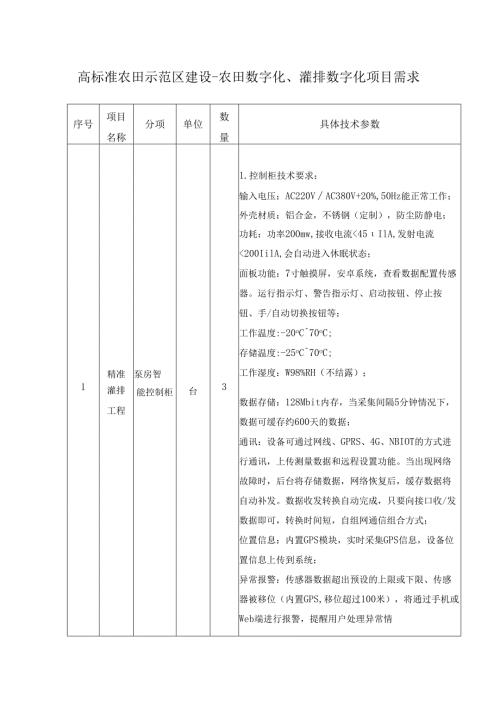

高标准农田示范区建设-农田数字化、灌排数字化项目需求.docx

高标准农田示范区建设-农田数字化、灌排数字化项目需求序号项目名称分项单位数量具体技术参数精准泵房智1.控制柜技术要求：输入电压：AC220VAC380V+20%,50Hz能正常工作；外壳材质：铝合金，不锈钢（定制），防尘防静电；功耗：功率200mw,接收电流<45IlA,发射电流<200IilA,会自动进入休眠状态；面板功能：7寸触摸屏，安卓系统，查看数据配置传感器。运行指示灯、警告指示灯、启动按钮、停止按钮、手/自动切换按钮等；工作温度:-20oC70oC;存储温度:-25oC70oC;工作湿度：W98%RH（不结露）；1灌排工程能控制柜台3数据存储：128Mbit内存，当采集间隔5分钟情况下，数据可缓存约600天的数据；通讯：设备可通过网线、GPRS、4G、NBIOT的方式进行通讯，上传测量数据和远程设置功能。当出现网络故障时，后台将存储数据，网络恢复后，缓存数据将自动补发。数据收发转换自动完成，只要向接口收/发数据即可，转换时间短，自组网通信组合方式；位置信息：内置GPS模块，实时采集GPS信息，设备位置信息上传到系统；异常报警：传感器数据超出预设的上限或下限、传感器被移位（内置GPS,移位超过100米），将通过手机或Web端进行报警，提醒用户处理异常情况，设备本身可以提供LED灯提示及语音提示；软件升级：系统支持从服务端后台对控制终端进行远程智能在线升级；网络：采用GFSK的调制方式，视距可靠传输距离可达2000m,载频490MHz,提供32个信道，接口/信道速率：12002400480096001920038400bps;控制对象：卷被/卷膜电机、上/下通风电机、灌溉设备(水泵、电磁阀等)、照明设备、雾化降温、天窗等；控制路数：支持无线控制，16路继路器，最大扩容256路控制模式：控制模式包含：手/自动模式、定时模式、参数模式三种控制方式，可通过网页、客户端及APP等方式进行远程设置；2用水监测设备台3通信方式：485协议电压电流：5(60)A380V电表类形：交流电表含以电算水算法3农田智能进水阀门套39设备功能：可接收DCS系统中PLC等控制器发出的开关量信号，可直接驱动，也可通过接触器或固态继电器驱动电动执行器动作。1、主体材质：304不锈钢浮球外包橡胶，铝质推杆，数控精加工，出水口口径DNIO0；2、DC12V,每小时流量大约100立方米水，静态防水等级IP683、控制机构：由转矩控制机构，行程控制机构及可调式电动推杆组成，用以控制进水口的开启和关闭。4、密封性能：L76MPa无泄漏4管道阀控套5设备功能：可接收DCS系统中PLC等控制器发出的开关量信号（无源干触点、有源24V、有源220V,点动保持可切换）或选配模拟量信号（DC420mAOlOV等），可直接驱动，也可通过接触器或固态继电器驱动电动执行器动作。输出信号（开位、关位）或可选配420mA反馈。该组件集成了控制单元、限位单元等，静态防水等级IP68。1、主体材质：优质球墨铸铁/不锈钢，数控精加工，阀体口径DN300；2、配套单晶太阳能电池板，锂电池组，硬件MPPT充电，分段放电控制，5Km专用无线通信技术，脉冲时间lms-30000ms可调,铝压铸坚固型外壳，防护等级IP68,LED指示灯清晰指示阀控器工作状态，可根据现场需求定制阀控器电缆长度3、控制机构：由转矩控制机构，行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示。行程控制机构由曲拐，挡块，凸轮分度盘，支板和微动开关组成，当输出轴旋转时，通过齿轮组带动分度盘同时旋转，若选配阀位输出信号，其转换为角位移，带动编码盘运动从而产生角度输出变化，输出轴曲拐运动过程中首先触碰行程限位开关产生到位信号，此时可通过外部信号进行切断，或继续运行达到硬限位开关，完成运转方向断电。可调式开度指示器由齿轮组阀门开度表盘组成，出厂时已经完成校准，如果指示与实际开度不一致，可拆开顶端密封盖，拨动指针至实际运转位置，重复运转几次，确保位置指示准确。4、密封性能:L76MPa无泄漏5、壳体强度：2.40MPa无结构损伤6、质检要求：CE认证及省级以上检测机构出具的的质量检测报告，符合GB/T13927-2008要求。5农田智能排水闸门套371、规格:宽20.3M*挡水板高20.3M°2、电压:DC12V,太阳能+锂电池供电。3、连接形式:螺丝，单向止水，止水胶圈可调节5、材质：框架开模定制铝合金外框，高分子挡水板4、具备限位、限流、限时3重保护功能5、配套20W太阳能板，配备216mAH锂电池6田块水层精测套37传感器实时采集信息传送给智能电动排水闸实现水位监测。可连接方式：负关联、正关联、双关联、不关联、多种方式可选择。1 .功能描述：用于田块处液位监测；2 .检测范围70-1000mm;3 .具备学习功能，可适配复杂环境；4 .通过多色指示灯显示设备运行状态；5 .尺寸：长度100mn1*直径60mm（含防护罩）6 .重复精度：满量程的±0.1%；7农情设备管理及数据分析系统对接项1数据资源整合和本地化数据利用的能力：遵循XX省数字三农协同应用平台基础数据归集规范（2021）1号）要求与数据融合共享原则，充分与XX省农业体系现有系统对接共享，包括XX乡村大脑（XX省数字三农协同应用平台）和X农田对接。8气象与墙情数据采集项1气象墙情数据采集主要负责采集田间生产环境信息，包括：土壤水分/盐分、土壤温湿度、空气温/湿度、降雨量、风速/风向等诸多环境信息，上传至服务器并控制相关设备。可以定时将采集到的各种数据通过无线网络发送到监测平台或者管理人员的手机上，方便指导农业生产并有效形成气象灾害预警，以便及时采取措施，降低灾害损失。模块主要功能包括实时采集、数据分析、设备管理。支持设备中所有传感器设备及数据采集；支持传感器告警值设置、“预警状态统计”（通过环状图来统计预警状态的占比）等功能；支持苗情图像信息展示、播放及评价，可以调整图片播放时的速度，同时可对图片添加文字记录信息；支持设备远程控制和管理，可设置工作模式、电压状态、故障报警信息及位置信息等。9苗情长势数据采集项1苗情长势采集通过苗情监测设备，实时采集现场作物生长情况，通过高清视频了解作物的生长态势来判断作物的整体发育与生长是否良好，并且提供定时拍照功能，将每个特定时期的作物长势图片拍照并上传至数据中心，以备后期的作物长势分析提供依据。模块主要功能包括实时查看、设备控制、视频回放。支持监控数据的采集、分类、分时管理和维护，支持对不同数据类型的模块化维护支持实时采集现场作物生长情况和产区生产情况，提供定时拍照功能，将特定期的照片上传至数据中心，提供追溯依据。10灌溉设项1灌溉控制管理模块利用物联网技术和自动控制技施控制术，对农田灌溉阀门精确控制和智能化管理。支持灌溉计划制定，通过灌溉计划制定功能，用户可以根据需求，设定合理的灌溉时间。支持灌溉执行监控，能够实时查看灌溉设备的运行状态，确保灌溉计划得到有效执行。支持可视化系统图管理整体灌溉设备。11水质数据采集项1利用先进的水质传感器和数据传输技术，实现对水质参数的实时采集、传输和分析，为水质管理提供了强有力的数据支持。支持实时监测水中的温度、PH值、溶解氧等重要参数，并通过图表方式进行展示。支持数据查询，自由选择时间段或年、月、日；支持数据导出。12移动端智管、智控项1对基地物联监控设备的数量统计、支持各类物联监控设备的监测数据查询、设备配置管理及数据分析应用。左上角支持切换园区基地，右上角显示当前日期，并提供农历日期。可通过设备或地块切换显示不同页面，设备页面可对相关设备进行控制，地块页面可显示相应地块基本环境信息。智管：可进行农事管理、种植方案、采收管理等。对种植、采收等环节进行管理，通过移动端对相关工作流程数据进行快速录入与查询，用户可提供扫描地块二维码快速选择种植批次，进行农事操作录入。基地管理：对我的基地、设备关联等信息进行管理设置，支持基地切换、设备的关联及系统设置。基地切换中可切换至不同基地，实现对各个基地的情况的实时监控和信息查看；设备关联可按照地块名称进行地块的切换，可实现查看不同地块所关联的设备及设备信息。13田间农机智能化（传统设备智能化）精准数字控制系统无人机设备台11、基本参数：外形尺寸3110×3118×804mm（桨叶展开）1723×1732×804mm（桨叶折叠）飞行平台质量（含电池）53kg（含电池）对称电机轴距：2203mm机臂管材质：铝合金防护等级：IPX6K额定起飞质量：113kg（额定喷洒起飞质量）128kg（额定播撒起飞质量）2、飞行参数：最大起飞海拔高度：2000m（高于2000m会影响飞行效率）最大飞行速度：13.8m/s推荐工作环境温度：040。C悬停精度（GNSS信号良好）：启用RTK：水平±10cm,垂直士10Cm未启用RTK：水平±0.6m,垂直±0.3m最大飞行高度：30m3、智能药箱药箱额定容量：60L药箱额定载重：60kg4、FPV第一人称视角影像视频分辨率：1920X1080供电电压：24V帧率：30fps视频编码格式：H.264/H.265影像传感器：1/2.8英寸CMOS-RGB图像传感器，200万有效像素焦距：前视FPV(2.7mm)下视FPV(2.7mm)5、包含播撒设备播盘数量：1个最大转速：5400rpm播幅：3-8m(视飞行高度、种子重量、形状、亩用量、环境等而定)6、含保险、流量费用三年14农机监测终端台2对基地已有的农机进行智慧改造，加装视频终端，监测定位、作业轨迹、作业速度、作业面积、故障检测、作业视频等并上传数据至云平台。1、智能探测系统组件包括：主机、传感器、摄像头、定位天线、机具识别器等。采用北斗+GPS定位系统对车辆进行精准定位，采用Can总线的设计方式预留车辆OBD接口。主机为整个系统的核心部分，承载着车辆定位、运算显示、数据存储、数据上传等功能。2、具有GPS+北斗双模卫星定位功能，定位数据采样间隔W2秒，水平定位精度W3米，测速精度0.2mso3、支持GPRS无线数据传输，支持4G无线网络通信功能，支持连接手机热点进行数据传输、设备调试。4、作业面积计量精度三97%；作业深度监测误差<3cmo5、终端设备须配有彩色显示屏，支持作业视频本地实时查看，支持远程图像传输，支持至少两个摄像头的安装，摄像头分辨率高于640*480。6、因作业环境恶劣，主机及外设部件均应采用防尘防水部件，防护等级应达到IP67,并且连接线材均应采用防水接头；设备需经过振动、冲击试验；支持-2570的工作环境，支持-40一80的放置环境。15农机管理系统套11、支持无人机、拖拉机类作业装备的历史路径、作业信息等的展示。2、支持以农田地块维度展示基地设备，以设备维度展示绿色农田内物联网设备的
