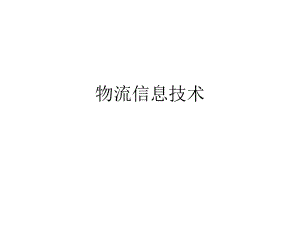

物流信息技术.ppt

物流信息技术第二节 物流信息技术 条形码（条形码（Bar code）技术）技术 条形码：条形码：是利用光电扫描阅读设备来实现数据输入计算机的一种代码。它是由一组黑白相间、粗细不同的条状符号组成，条码隐含着数字信息、字母信息、标志信息、符号信息，主要用以表示商品的名称、产地、价格、种类等，是全世界通用的商品代码的表示方法。 一维条码的类型一维条码的类型（4）128码是可以代表所有的ASC并有高密度和高度的资料保密效能。（5）93码是一种类似于39码的条码，密度较高，能够代替39码。（6）交叉25码主要应用于包装、运输以及国际航空系统的机票顺序编码等。（7）Codabar码主要应用于血库、图书馆、包裹等的跟踪管理。 EAN13条码 EAN13条码组成条码组成 （1）前缀码前缀码。由三位数字组成，是国际EAN组织标识各会员组织的代码，我国为690695； （2）厂商代码厂商代码。由四位数字组成，是EAN编码组织在EAN分配的前缀码的基础上分配给厂商的代码； （3）商品代码商品代码。由五位数字组成，由厂商自行编码； （4）校验码校验码。由一位数字组成，是为了校验前面代码的正确性。 例：听装健力宝饮料的条码为6901010101098， 其中690代表我国EAN组织， 1010代表广东健力宝公司， 10109是听装饮料的商品代码。 这样的编码方式就保证了无论在何时何地，6901010101098只唯一对应该种商品。 EAN码校验位的计算方法码校验位的计算方法 （1）步骤1：从代码位置序号2开始，所有偶数位的数字代码求和为a。 （2）步骤2：将上步中的a乘以3为a。 （3）步骤3：从代码位置序号3开始，所有奇数位的数字代码求和为b。 （4）步骤4：将a和b相加为c。 （5）步骤5：取c的个位数d。 （6）步骤6：用10减去d即为校验位数值。 例：确定例：确定EAN-13码码“234235654652”的校验码。的校验码。 解：计算如下： 步骤1：3+2+5+5+6+2=23 步骤2：233=69 步骤3：2+4+3+5+4+5=23 步骤4：69+23=92 步骤5：取个位数2 步骤6：校验码为1028 条形码识别装置条形码识别装置（1）光笔扫描器（2）台式扫描器（3）手持式扫描器（4）固定式光电及激光快速扫描器 条形码在物流中的应用条形码在物流中的应用 （1）销售信息系统（POS系统） （2）库存系统 （3）分货拣选系统 销售时点信息系统（销售时点信息系统（POS系统）系统） 含义：含义：是指通过自动读取设备（如收银机）在销售商品时直接读取商品销售信息（如商品名、单价、销售数量、销售时间、销售店铺、购买顾客等），并通过通讯网络和计算机系统传送至有关部门进行分析加工以提高经营效率的系统。 零售店应用零售店应用POS系统会有哪些好处？系统会有哪些好处？物流信息技术 1）条码自动识别技术 条形码简称条码，是由一组黑白相间、粗细不同的条状符号组成，条码隐含着数字信息、字母信息、标志信息、符号信息，主要用以表示商品的名称、产地、价格、种类等，是全世界通用的商品代码的表示方法。 一维条码的条纹由一组宽度不同，反射率不同的黑色的条和白色的空按规定的编码规则组合起来的。国际上通用的和公认的物流条码码制主要是UPC条形码和EAN条形码。 我国制定的通用商品条形码结构与EAN13条形码结构相同。它是由13位数字及相应的条码符号组成：前缀码，由三位数字组成，是国家的代码，我国为690；制造商代码，由四位数字组成；商品代码，由五位数字组成，表示每个制造商的商品，由制造商决定；校验码，由一位数字组成，用以校验前面各码的正误。 图图7.4 标准版商品一维条码（标准版商品一维条码（EAN13条码）条码） 二维条形码是由一种“点单元”组成的图形。用它来表示商品时，一个符号可以将商品的所有属性表示出来，如我们可以将货物的名称、尺寸、重量、发货地、发货人、收货地、收货人、运输方式等1K以上的数据，全部存储在一个二维条形码中。 如果说一维条形码是商品的身份证，二维条形码则是商品便携的数据库。二维条形码具有高密度、大容量、安全性强的特点。我国采用的是PDF417 二维条码。 PDF417 二维条码二维条码 QR code 二维条码二维条码 信信息息包装包装运输运输仓储仓储分拣分拣配送配送印印有有物物流流条条码码的的货货物物条码技术的应用条码技术的应用条码技术应用条形码设备 光笔扫描器 台式扫描器 手持式扫描器 固定式光电及激光快速扫描器条形码扫描设备条码与扫描设备在物流中的应用 第一种应用于零售商店的销售点。 第二种应用是针对物料搬运和跟踪的。 通用商品条码符号位置通用商品条码符号位置物流条码标准体系物流条码标准体系码制标准码制标准通用商品条码通用商品条码交插二五码交插二五码贸易单码条码贸易单码条码其他码制标准其他码制标准应用标准应用标准位置码位置码储建单元条码储建单元条码应用标识符应用标识符其他其他质量标准质量标准物流条码的质量保证物流条码的质量保证其他其他物流条码标准体系物流条码标准体系条码符号印刷质量检验条码符号印刷质量检验物流条码标准体系成功的企业成功的企业 中远集团中远集团于1996年至1997年间完成了对中远集团EDI中心和EDI网络的建设，该EDI网络基本覆盖国内50多家大小中货和外代网点，实现了对海关和港口的EDI报文交换，并通过北京EDI中心实现了对舱单、船图、箱管等数据的EDI传送，在电子设备方面已走在国内运输行业的前列。2. RFID、GIS、GPSRFID 无线射频识别技术无线射频识别技术(Radio Frequency Identification -RFID).是射频技术(RF)中比较成熟的一种非接触的自动识别技术，20世纪80年代中期开始投入商业应用. 组成： 电子密标(Tag): 储存商品信息，可重复使用. 解读器(Reader): 读取商品信息 天线(Antenna):在标签和读写器之间传递射频信号形状、大小各异的形状、大小各异的RFIDRFID标签：标签：包含400微米见方 的微电脑，存储电子代码（EPC)，微型的射频天线 被密封的被密封的RFIDRFID标签标签读写器基本功能构造示意读写器基本功能构造示意工作流程工作流程1. 给产品加射频识别标签给产品加射频识别标签 2. 给包装箱加识别标签给包装箱加识别标签 3. 解读器对标签识读解读器对标签识读 中央信息系统中央信息系统4. 传递信息给应用软件传递信息给应用软件 Internet工作原理工作原理标签进入磁场后，解读器发出射频信号，标签凭借感应电流所获得的能量发出存储在芯片中的产品信息(无源标签或被动标签)，或者标签主动发送某一频率的信号(有源标签，或主动标签)。解读器读取信息并解码后，送至中央信息系统进行有关数据处理。 RFID在本质上是物品标识的手段，它被认为将最终取代现今应用非常广泛的传统条码，成为物品标识的最有效方式 天线天线读写器数据货物Internet中央信息系统中央信息系统RFID的工作原理图的工作原理图RFID在零售系统的应用在零售系统的应用分销系统分销系统厂家货物抵达装运公司的集散中心，在卸货区有RFID系统，不需开包检查货物。应用软件提供货物说明。货物在此直接转上零售系统货车。商场运用自己的系统跟踪这批货物。货物抵达商场,商场的RFID系统开始工作:自动记录送到的每一商品，自动更新确认存货量（仓库、货架）零售系统零售系统消费者消费者 消费者从某货架取走商品，该货架向商场的自动补货系统发出信息。 消费者购物出门，RFID系统在出口处自动辨认货物，顾客只需刷卡即可。 RFID在企业物流中的应用在企业物流中的应用采购物流采购物流进厂物流进厂物流销售物流销售物流 生产商给商品加标签，商品从车间或 仓库流出。 成品库的RFID系统开始工作. 出门的RFID系统开始工作.向总系统反馈信息。 供应商给货物加识别标签，供应商出货，RFID系统自动检验并更新库存记录. 生产商用自己的系统跟踪这批货物。 货物抵达生产商处，生产商的RFID系统开始工作:自动检验商品，记录送达货物,提供信息系统入库和进入生产线的货物数量。原料库RFID系统进入工作状态.特点：特点：RFID在本质上是物品标识的手段，它被认为将最终取代现今应用非常广泛的传统条码，成为物品标识的最有效方式。读取方便快捷。无需光源，可以透过外包装进行。有效识别距离大，在自带电池的主动标签时，有效识别距离达到30米以上； 识别速度快。标签一进入磁场，解读器就可以即时读取其中的信息，并能够同时处理多个标签，实现批量识别; 数据容量大标签数据可动态更改 更好的安全性 动态实时通信。标签以每秒50100次的频率与解读器进行通信，所只要RFID标签所附着的物体出现在解读器的有效识别范围内，就可以对其位置进行动态的追踪和监控。 GIS系统系统 概念：概念：以地理空间数据为基础，采用地理模型分析方法，适时地提供多种空间的和动态的地理信息，是一种为地理研究和地理决策服务的计算机技术系统。 GIS技术在物流领域的应用：技术在物流领域的应用： （1）车辆路线模型 （2）网络物流模型 （3）分配集合模型 （4）设施定位模型GIS Geographical Information System 地理信息系统。是一种基于计算机的工具，它可以对在地球上存在的东西和发生的事件进行成图和分析。GIS 技术把地图这种独特的视觉化效果和地理分析功能与一般的数据库操作（例如查询和统计分析等）集成在一起.n 其基本功能是将表格型数据（无论是来自数据库、电子表格文件或直接在程序中输入）转换为地理图形显示，然后对显示结果浏览、操作和分析。n 显示范围可以从洲际地图到非常详细的街区地图，显示对象包括人口、销售情况、运输线路以及其他内容。 硬件硬件：GIS所操作的计算机。软件：软件：提供存储、分析和显示地理信息工具。主要的软件部件有：输入和处理地理信息的工具 数据库管理系统(DBMS) 支持地理查询、分析和视觉化的工具 容易使用这些工具的图形化界面(GUI) 数据：数据：自己采集或者从商业数据提供者处购买的地理数据和相关的表格数据。GIS将把空间数据和其他数据源的数据集成在一起。人员；人员；方法（方法（设计计划和自己的事务操作规律）。）。 一个一个GIS的组成的组成 GIS如何工作如何工作 GIS用来存储有关世界的信息，这些信息是可以通过地理关系连接在一起的所有主题层的集合。 如图1，需要了解某城市的建筑和人口居住分布，可输入该城市的地图，以及相关的经纬度资料，GIS接收信息后开始工作，并给出相应主题层的结果。 两种不同的基本地理模式矢量模式和栅格模式。图图1图图2GIS的任务的任务五个过程五个过程 输入：输入你需要的基本数据资料 处理和可视化输出 管理 查询和分析 在物流中用于选择运输 路线、物流网点布局、 服务范围和销售市场范 围、设施定位等。 全球定位系统（全球定位系统（GPS）GPS定位原定位原理理GPS在物流领在物流领域的应用：域的应用：（1）海空导航）海空导航（2）实时监控）实时监控（3）动态调度）动态调度（4）货物跟踪）货物跟踪（5）路线优化）路线优化GPS Global Positioning Systemn 全球定位系统。它是利用分布在2万公里高空的多颗人造卫星，对地面或接近地面的目标进行定位（包括移动速度和方向）和导航的系统。具有在海、陆、空进行全方位实时三维导航与定位能力。n GPS在物流领域可用于运输工具的跟踪，提供出行路线的规划和导航，并提供查询和报警功能。地面指挥中心可随时与被跟踪目标通话，实行管理，或紧急援助。 TITAN GPS车辆监控系统车辆监控系统 “GPS车辆监控系统”（简称：GPS-AMS，GPS Auto Monitoring System）是APOLLO公司，采用软件工程化的方法进行设计开发的。它将将GPS、GSM（网）、（网）、GIS等技术紧密结合，实现对车辆进行实时监控等技术紧密结合，实现对车辆进行实时监控的一体
