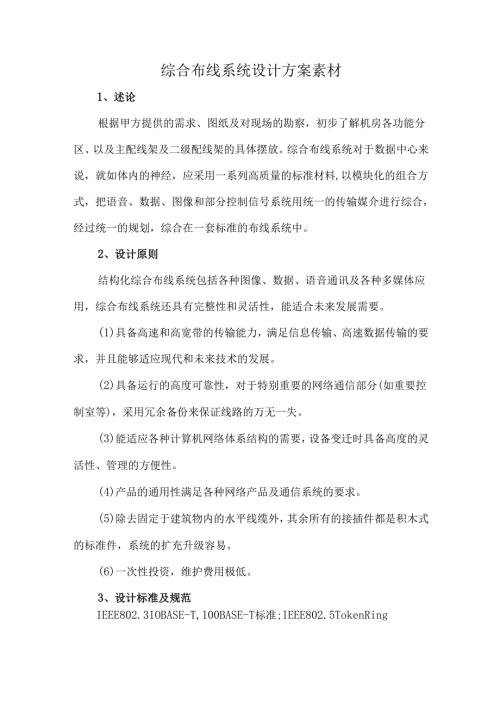

综合布线系统设计方案素材1、述论根据甲方提供的需求、图纸及对现场的勘察，初步了解机房各功能分区、以及主配线架及二级配线架的具体摆放。综合布线系统对于数据中心来说，就如体内的神经，应采用一系列高质量的标准材料,以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划，综合在一套标准的布线系统中。2、设计原则结构化综合布线系统包括各种图像、数据、语音通讯及各种多媒体应用，综合布线系统还具有完整性和灵活性，能适合未来发展需要。(1)具备高速和高宽带的传输能力，满足信息传输、高速数据传输的要求，并且能够适应现代和未来技术的发展。(2)具备运行的高度可靠性，对于特别重要的网络通信部分(如重要控制室等)，采用冗余备份来保证线路的万无一失。(3)能适应各种计算机网络体系结构的需要，设备变迁时具备高度的灵活性、管理的方便性。(4)产品的通用性满足各种网络产品及通信系统的要求。(5)除去固定于建筑物内的水平线缆外，其余所有的接插件都是积木式的标准件，系统的扩充升级容易。(6)一次性投资，维护费用极低。3、设计标准及规范IEEE802.3IOBASE-T,100BASE-T标准;IEEE802.5TokenRing标准；ANSITIAEIA-606IS0IECIS118014、设计要求本设计采用非屏蔽六类布线系统，万兆主干光纤，具体见设计思路。5、设计说明综合布线系统(PDS,PremisesDistributionSystem)是针对计算机与通信的配线系统而设计的，它可满足各种不同的计算机与通信的要求。PDS是由6个独立的子系统所组成，采用星形拓扑结构，可使任何一个子系统独立地进入PDS系统中。这6个子系统分别为：工作区子系统，水平子系统，垂直干线子系统，设备间子系统，管理子系统，建筑群子系统。1、工作区子系统工作区子系统是终端设备连接到信息插座之间的设备组成。包括信息插座、插座盒（或面板）、连接软线、适配器等。2、水平子系统水平子系统的功能是将干线子系统线路延伸到用户工作区。水平系统是布置在同一楼层上的。一端连接在信息插座上，另一端接在楼层配线间的配线架上。水平子系统主要采用4对非屏蔽双绞线，它能支持大多数现代通信设备，在某些要求宽带传输时，可采用“光纤到桌面”的方案。当水平面区间面积相当大时，在这个区间内可能有一个或多个接线间，水平线除了要端接到设备间之外，还要通过分接线间，把终端接到信息出口处。3、管理子系统管理子系统是干线子系统和水平子系统的桥梁，同时又可为同层组网提供条件。其中包括双绞线配线架、跳线（有快接式跳线和简易式跳线之分）。在有光纤需要的布线系统中，还应有光纤跳线架和光纤跳线。当终端设备位置或局域网的结构变化时，有时只要改变跳线方式即可解决，而不需重新布线。4、干线子系统通常干线子系统是由主设备间（如计算机房、程控交换机房）至各层管理间。它采用在对数的电缆馈线或光缆，两端分别端接在设备间和管理间的跳线架上。5、设备间子系统设备间子系统是由设备间中的电缆、连接跳线架及相关支撑硬件、防雷电保护装置等构成。比较理想的设置是把计算机房、交换机房等设备间设计在同一楼层中，这样既便于管理，又节省投资。当然也可根据建筑物的具体情况设计多个设备间。6、建筑群子系统建筑群子系统是将多个建筑物的数据通信信号连接一体的布线系统。它采用可架空安装或沿地下电缆管道（或直埋）敷设的铜缆和光缆，以及防止电缆的浪涌电压进入建筑物的电气保护装置。6、设计需求分析及产品选型6.1项目现场情况及需求分析本次综合布线系统为机房内综合布线。本次综合布线所包含的内容：1在机房天花下吊装400*100网格式桥架；1在机房内布放信息点位；1配置各种光纤跳线；1配置各种双绞线跳线；1安装各种配线架；1安装80套42U服务器机柜。
