渠道整治工程施工组织设计.docx

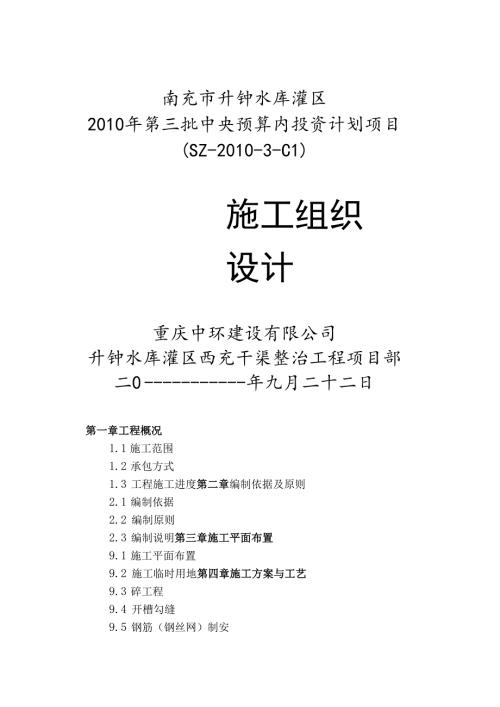

南充市升钟水库灌区2010年第三批中央预算内投资计划项目(SZ-2010-3-C1)施工组织设计重庆中环建设有限公司升钟水库灌区西充干渠整治工程项目部二0年九月二十二日第一章工程概况1.1 施工范围1.2 承包方式1.3 工程施工进度第二章编制依据及原则2.1 编制依据2.2 编制原则2.3 编制说明第三章施工平面布置9.1 施工平面布置9.2 施工临时用地第四章施工方案与工艺9.3 碎工程9.4 开槽勾缝9.5 钢筋（钢丝网）制安9.6 顺渠公路维修9.7 药卷锚杆施工9.8 回填灌浆9.9 底板清淤9.10 土方开挖回填9.11 石拆除与砌筑9.12 冬、雨季施工措施第五章质量保证措施9.13 量目标9.14 量管理机构9.15 量保证体系9.16 量检验及检验制度9.17 工管理保证措施9.18 材料质量保证措施9.19 程计量保证措施9.20 工技术保证措施第六章安全文明施工及环境保护措施6.1 安全目标6.2 安全施工措施6.3 文明施工目标6.4 文明施工措施6.5 环境保护管理体系与措施第七章施工进度计划与保证措施7.1 施工进度计划编制依据及原则7.2 施工进度安排7.3 施工进度保证措施第八章组织机构及劳动力安排计划8.1 施工组织机构8.2 劳动力投入计划第九章施工设备配备及管理9.1 施工设备安排9.2 施工设备管理9.3 施工设备投入计划第十章施工综合管理10.1 施工协调管理10.2 缺陷责任期内工程维护方案10.3 便道维护及交通流动管制10.4 质量回访维修制度第十一章附表附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度横道图附表五施工总平面图附表六临时用地表第一章工程概况升钟水库是一座以灌溉为主，兼有防洪、发电、供水、养殖和旅游开发等综合效益的大型水利工程。水库位于嘉陵江一级支流西河中游南部县升钟镇碑娅庙，为嘉陵江水系水利建设的骨干工程，1977年12月8日该枢纽工程（包括大坝、溢洪道、左、右干渠取水口）正式动工兴建，1984年7月水库大坝建成，同年下闸蓄水。水库控灌南充、广元、广安、邃宁四市的南部、西充、阊中、顺庆、嘉陵、蓬安、剑阁、武胜、蓬溪九县、市、区的211.74万亩耕地，占灌区总耕地面积的71.7%。工程分为两期实施，已建成的第一期工程包括水库枢纽工程和灌区渠系配套工程，渠系配套骨干工程包括右总干渠、左分干渠、西充干渠、西南分干渠，西蓬分干渠，8条支渠、分支渠，15条设计流量2l.Om'/s的斗渠，形成了一期工程灌溉138.93万亩的灌区。5条干渠、分干渠，长172.2440km8条支渠分支渠长150.962Iknt15条设计流量NL0m3s的斗渠，长223.2996km。已建成的骨干渠道共长546.5057km。升钟水库已成灌区经过多年的建设发展，取得了较好的社会和经济效益。干渠、分干渠等灌区骨干输水工程大部分修建于20世纪80年代,干渠、分干渠等属骨干输水工程，控灌南部、阖中、西充、顺庆、蓬安、嘉陵等县（市区），由于工程所经地段自然条件比较复杂，傍山建渠，外侧填方较高，经多年运行，渠道受自然环境的影响，条石风化灰缝开裂，渗漏严重，造成工程隐患，影响工程安全。使工程输水水量损失较大，甚至因局部垮塌不能通水，不能保证城镇人畜、农业灌溉、工业用水的要求，造成地方为用水而导致争水纠纷，对社会稳定造成不利影响，一定程度上限制了灌区经济的发展。1.1施工范围整治西充干渠0+00021+065段病害工程，改造大李、李枣、枣华、横观、陈清、兵旱、吉吉、吉唐、石红、红倒、倒兴、兴芭共12段明渠,全部改造，总长2270.6m；改造大地湾、大坡山和吉洞山三座隧洞，总长528m。改造渡槽7座，长度1474m；改造分水闸、节制闸、泄水闸、放水洞和3km顺渠公路的维修。(1)明渠整治本次实施方案计划整治大李、李枣、枣华、横观、陈清、兵旱、吉吉、吉唐、石红、红倒、倒兴、兴芭共12段明渠，总长度2270.6m。病害现象部分明渠出现边墙垮塌，局部出现边墙向渠内滑动、鼓出现象；部分渠段上部土体向渠道滑动；大部分明渠衬砌风化严重，填方渠段漏水严重。暗渠底板拱起，边墙变形。明渠病害原因各段明渠边墙及底板全采用当地条石砌筑，条石材料石质较软，抗风化能力较弱，受大自然的浸蚀，和运行时渠道水流冲蚀，容易风化、起层脱落，产生风化剥蚀。渠堤变形容易引起衬砌体变形，引起灰缝砂浆开裂，加之几十年长期的热胀冷缩，也会引起灰缝砂浆开裂，再加之勾缝时部分灰缝砂浆不饱满，运行时在流水冲刷下将砂浆冲刷掉，引起灰缝长草、开裂，造成普遍散浸渗漏现象和局部段存在集中渗漏现象。在全挖方土质渠道及全填方土质渠道，随渠水浸泡和岸边土体受雨水的浸泡，常造成渠道垮塌。在基岩与覆盖层组成的复合类渠道，成渠后内坡上覆盖的土体沿卧坡产生滑动，淤积渠道，同时影响周围民房安全。明渠病害整治措施，根据已经实施的工程经验和可研审批方案，选择如下两种处理措施措施一：对左右边墙凿除风化砌体，挂钢丝网（直径3mm,网孔5×5cm）浇筑5cm厚C20碎防渗，碎中掺合0.1%聚丙烯纤维（O.9kg113）,外防开裂；挂网时打入直径12mm、间距1队长度0.4m的插筋固定钢丝网。底板清淤后凿除风化表面岩石，挂网浇筑5cm厚C20混凝土。措施二：拆除条石边墙，重新砌筑30Cm厚条石边墙。西充干渠明渠病害整治统计表部位病害情况桩号长度加）整治方法大李明渠明渠左右边墙渗漏严重0+530.620+928.45397.83措施一李枣明渠明渠左右边墙渗漏严重1+232.721+550.OO317.28措施一枣华明渠明渠左右边墙渗漏严重2+423.932+628.93205.OO措施一横观明渠明渠左右边墙渗漏严重8+971.369+217.50246.14措施一明渠左右边墙渗漏严重9+217.509+242.1424.64措施一陈清明渠明渠左右边墙渗漏严重10+046.10+396.1350.OO措施一兵旱明渠明渠左右边墙渗漏严重11+545.6411+56519.36措施一兵旱明渠明渠左右边墙渗漏严重11+56511+58520.00措施一、二吉吉明渠明渠左右边墙渗漏严重12+717.12+867.1150.OO措施一部位病害情况桩号长度(m)整治方法吉唐明渠明渠左右边墙渗漏严重13+254.713+464.7210.00措施一石红明渠明渠左右边墙渗漏严重16+120.016+170.050.00措施一红倒明渠明渠左右边墙渗漏严重17+789.017+819.030.00措施一明渠左右边墙渗漏严重18+100.018+150.050.00措施一明渠左右边墙渗漏严重18+910.019+010.0100.00措施一倒兴明渠明渠左右边墙渗漏严重19+655.019+705.050.00措施一兴芭明渠明渠左右边墙渗漏严重20+585.020+625.040.00措施一合计2270.6(2)隧洞整治本次计划整治大地湾、大堤山和吉洞山三座隧洞。、病害现象大地湾隧洞0+3170+324右边墙开裂，裂缝距底板L5n以上，缝长7m,为两条平行斜缝，间距5cm,缝宽231111b缝深待查，顶拱开裂严重,从0+3120+496,实见靠拱轴线左侧延伸，缝长184m,缝宽515mm,缝周围2030c11范围内有碎脱落；0+3450+496顶拱除主裂缝外，还存在多条纵横交错、密如蛛网的裂缝，缝宽0.51.3mm,缝中有地下水滴落，并有矿物质充填。大坡山隧洞6+3386+344左边有一条长6m裂缝，缝宽35m11,裂缝距底板1.5m;6+3846+400右边墙有一条长16m的裂缝，缝宽23mm,裂缝距底板1.5m;6+3986+492长94m,顶拱裂缝严重，主缝顺洞轴线左右顺延，开裂宽度10231111b缝周围2030c11范围内有碎脱落，拱顶至拱脚Inl范围内伴有纵横交错密如蛛网不规则的多条波浪线裂纹，裂缝宽度0.6L5m11,缝中有地下水滴落，并有矿物质充填；6+4926+604长112m,洞轴线右侧裂缝，开裂宽度5mm。吉洞山隧洞12+60712+687,长80m范围内均存在顶拱、边墙均有开裂现象，左边墙12+60712+610长3m,12+63212+682长50m开裂，裂缝距底板L511左右，裂缝35条，最长32m,最短3m,缝宽右边墙12+62412+685长63m开裂，裂缝距底板L5m左右，裂缝35条，缝宽231111i;顶拱开裂严重，从12+60712+658长51m,一条裂缝顺主洞轴方向延伸,缝宽1025mm,缝周围2030cm范围内有碎脱落,从顶拱至拱脚InI范围内有纵横交错密如蛛网不规则多条波浪线裂纹，缝宽O.5L0mm,缝中有地下水渗出。、整治措施大地湾隧洞0+3120+496段为半圆拱直强碎衬砌断面，对顶拱裂缝处进行开槽勾缝，勾缝开槽宽度5cm,深度5cm,鸦口状成槽，MlO水泥砂浆勾缝，勾缝轨迹根据现场裂缝轨迹而定；顶拱范围内设22锚杆,长3m,间排距1m,锚头采用MIo水泥砂浆抹平。隧洞顶拱打入1排中50灌浆孔，灌浆孔间距为3m。0+317.0(0+324段为半圆拱直强碎衬砌断面，右边墙纵缝开槽勾缝，缝两侧距离纵缝20Cnl处各打1排22锚杆，锚杆长3m,间排距Inb梅花形布置。大坟山隧洞6+3386+344段为半圆拱直强碎衬砌断面，左边墙纵缝开槽勾缝，缝两侧距离纵缝20CnI处各打1排中22锚杆，锚杆长311,间排距Inb梅花形布置。隧洞顶拱打入1排50灌浆孔，灌浆孔间距为3mo6+3846+400段为半圆拱直强硅衬砌断面，右左边墙纵缝开槽勾缝,缝两侧距离纵缝20cm处各打1排22锚杆，锚杆长3m,间排距1m,梅花形布置。隧洞顶拱打入1排中50灌浆孔，灌浆孔间距为3m。6+3986+604段为半圆拱直强碎衬砌断面,对顶拱裂缝处进行开槽勾缝,勾缝开槽宽度5cm,深度5cm,鸦口状成槽，MlO水泥砂浆勾缝，勾缝轨迹根据现场裂缝轨迹而定；顶拱范围内设中22锚杆，长3m,间排距1m,锚头采用MlO水泥砂浆抹平。隧洞顶拱打入1排中50灌浆孔，灌浆孔间距为3mo吉洞山隧洞12+60712+610、12+63212+682段为半圆拱直强碎衬砌断面，左边墙纵缝开槽勾缝，缝两侧距离纵缝20Cnl处各打1排中22锚杆，锚杆长3m,间排距1m,梅花形布置。隧洞顶拱打入1排50灌浆孔，灌浆孔间距为3m。12+62412+685段为半圆拱直强碎衬砌断面，右左边墙纵缝开槽勾缝，缝两侧距离纵缝20cm处各打1排中22锚杆，锚杆长3m,间排距1m,梅花形布置。隧洞顶拱打入1排50灌浆孔，灌浆孔间距为3m。12+60712+658段为半圆拱直强碎衬砌断面，对顶拱裂缝处进行开槽勾缝，勾缝开槽宽度5cm,深度5cm,鸦口状成槽，MlO水泥砂浆勾缝，勾缝轨迹根据现场裂缝轨迹而定；顶拱范围内设中22锚杆，长3m,间排距1m,锚头采用MlO水泥砂浆抹平。隧洞顶拱
