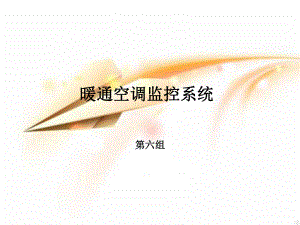

暖通空调监控系统暖通空调监控系统 第六组第六组 暖通空调监控系统的作用暖通空调监控系统的作用良好的工作环境，要求室内温度适宜，湿度恰当，空气洁净。暖通空调监控系统(HVACHeating Ventilate Air Conditioning)就是为了营造良好的工作环境，并对大厦大量暖通空调设备进行全面管理而实施监控的系统。 1.新风机组的监控新风机组中空气水换热器，夏季通入冷水对新风降温除湿，冬季通入热水对空气加热，干蒸汽加湿器用于冬季对新风加湿。具体功能如下所述：(1) 检测功能：监视风机电机的运行/停止状态；监测风机出口空气温度和湿度参数；监测新风过滤器两侧压差，以了解过滤器是否需要更换；监视新风阀打开/关闭状态。 (2) 控制功能：控制风机启动/停止；控制空气水换热器水侧调节阀，使风机出口温度达到设定值；控制干蒸汽加湿器阀门，使冬季风机出口空气湿度达到设定值。 (3) 保护功能：冬季当某种原因造成热水温度降低或热水停止供应时，应该停止风机工作，关闭新风阀门，以防止机组内温度过低导致冻裂空气水换热器；当热水恢复正常供热时，应该能启动风机，打开新风阀，恢复机组正常工作。(4) 集中管理功能：智能大楼各机组附近的DDC控制装置通过现场总线与相应的中央管理机相连，于是可以显示各机组启/停状态；传送温度、湿度及各阀门状态值；发出任一机组的启/停控制信号；修改送风参数设定值；任一新风机组工作出现异常时，发出报警信号。 2.空调机组的监控 空调机组的调节对象是相应区域的温度、湿度参数，因此，送入装置的输入信号还包括被调区域内的温、湿度信号。当被调区域较大时，应安装几组温、湿度测点，以各点测量信号的平均值或重要位置的测量值作为反馈信号；若被调区域与空调机组DDC 装置安装现场距离较远时，可专设一台智能化的数据采集装置装于被调区域，将测量信息处理后通过现场总线送至空调DDC装置。在控制方式上，一般采用串级调节方式，以防室内外的热干扰、空调区域的热惯性以及各种调节阀门的非线性等因素的影响。图1是一个典型的双风空气处理机系统原理图。由图可见，若调节风量阀处于全关死状态亦即全新风运行状态，则双风机就变成了两个独立的新风机和排风机了。全新风运行虽然使空气品质较好，但是热量(或冷量)利用率较低，不利于节约能源。这种系统一般只在大楼一层大厅等场所采用。MMMAO3调节风量新风TOHODIDI温度湿度送风机PDIQDDIDIDO状态启停 故障 手/自动温度湿度送风回风排风PDIDO2QDDIDIDO送风机PDIT3AIH3AIT2AIH2AI启停 故障手/自动 温度湿度压差报警调节热水量数量名称4AI3AO9DI4DOHC图 1 3.暖通系统的监控暖通系统主要包括热水锅炉房、换热站以及供热网等。根据智能化大楼的特点，下面主要针对供暖锅炉房的监控进行概要介绍。供暖锅炉房的监控对象可分为燃烧系统和水系统两大部分。其监控系统可以由若干台DDC及一台中央管理机构成。各DDC装置分别对燃烧系统、水系统进行监测控制，根据供热状况控制锅炉及各循环泵的开启台数，设定供水温度和循环流量，协调各台DDC完成监控管理功能。3.1锅炉燃烧系统的监控 热水锅炉燃烧过程的监控任务主要是根据对产热量的要求，控制送煤链条速度及进煤挡板高度，根据炉内燃烧情况、排烟含氧量及炉内负压控制鼓风、引风机的风量。为此，应检测的参数有：排烟温度，炉膛出口、省煤器及空气预热器出口温度，供水温度，炉膛、对流受热面进出口、省煤器、空气预热器、除尘器出口烟气压力，一次风、二次风压力，空气预热器前后压差，排烟含氧量信号以及挡煤板高度位置信号。燃烧系统需要控制的参数有炉排速度，鼓风机、引风机风量及挡煤板高度等。3.2锅炉水系统的监控锅炉水系统监控的主要任务有以下三个方面：(1) 保证系统安全运行：主要保证主循环泵的正常工作及补水泵的及时补水，使锅炉中循环水不中断，也不会由于欠压缺水而放空。 (2) 计量和统计：测定供回水温度、循环水量和补水流量，从而获得实际供热量和累计补水量等统计信息。(3) 运行工况调整：根据要求改变循环水泵运行台数或改变循环水泵转速，调整循环流量，以适应供暖负荷的变化，节省电能。 4.冷热源及其水系统的监控智能化大厦中的冷热源主要包括冷却水、冷冻水及热水制备系统。其监控特点如下所述。4.1冷却水系统的监控 冷却水系统的作用是通过冷却塔和冷却水泵及管道系统向制冷机提供冷水。监控的目的主要是保证冷却塔风机和冷却水泵安全运行；确保制冷机冷凝器侧有足够的冷却水通过；根据室外气候情况及冷负荷调整冷却水运行工况，使冷却水温度保持在要求的范围内。 4.2冷冻水系统的监控 冷冻水系统由冷冻水循环泵通过管道系统连接冷冻机蒸发器及用户的各种冷水设备(如空调机和风机盘管)而组成。对其进行监控的目的主要是要保证冷冻机蒸发器通过足够的水量以使蒸发器正常工作；向冷冻水用户提供足够的水量以满足使用要求；在满足使用要求的前提下尽可能地减少水泵耗电，实现节能运行。图2是一个典型的冷源系统监控原理图，实际应用中冷冻机组可能不止一个，但是多台机组的监控方法是基本一样的。流量回水TM2PPF水流水流F电控箱2212故障报警运行状态本远控反馈启停控制FMFM膨胀水箱压差传感器T供水温度供水D冷冻机组DODODI启控制DIDIDI停控制故障报警稀释状态运行状态本远控反馈DIDIDIDOPPDIFDI水流TAIAIDODOAIDIBIDIAIAIDIDI故障报警启停控制运行状态手/自动状态DIDIDIDO类型数量AI6AO0DI26DO10冷却水供水温度冷却水回水温度电控箱2212故障报警运行状态本远控反馈启停控制DIDIDIDOF水流DIDITAI回水温度过滤器碟阀控制图 2 4.3热水制备系统的监控 热水制备系统以热交换器为主要设备，其作用是产生生活、空调及供暖用热水。对这一系统进行监控的主要目的是监测水力工况以保证热水系统的正常循环，控制热交换过程以保证要求的供热水参数。图3为一热交换系统监控图，而实际的热交换器可能不止一台，其中，热水供水常用于空调和生活供水等情况。DOMPDIAI电控箱2212故障报警运行状态本远控反馈启停控制DIDIDIDO热水回水热水供水汽水汽水热交换器蒸汽进冷凝水出类型数量AI2AODI6DO42AI图 3 结束结束 谢谢观看
