动力站基坑支护降水方案117(合同).docx

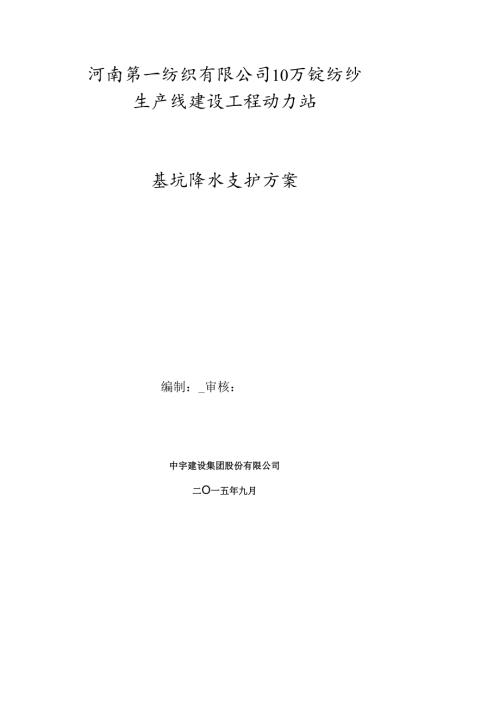

河南第一纺织有限公司10万锭纺纱生产线建设工程动力站基坑降水支护方案编制：_审核：中宇建设集团股份有限公司二O一五年九月第1章编制原则与依据2编制原则2编制依据3第2章工程概况3工程概况3工程地质资料31、地形地貌32、地层岩性43、水文地质条件4基坑特点4第3章管理目标5质量目标5平安文明5第4章基坑支护及降水设计方案5基坑支护型式选择与设计5土钉墙支护工艺设计及总说明6基坑土钉墙支护计算书6降水设计方案考虑的特征重点：12降水计算及现场布置13第5章施工方案14测量14基坑降水方案15施工准备15排水系统15供电系统15施工工艺流程15施工工序15抽降及维护16基坑支护方案17基坑监测18监测的内容18监测的目的19监测工程19监测仪器19监测方法19监测结果的处理20出现异常变化的应急预案20监测预警值20第6章各项保证措施21质量保证措施21质量管理机构及主要职责21技术组织措施21建立健全各项管理制度22信息施工措施22平安保证措施23平安管理目标23建立健全平安保证体系23现场施工平安管理23现场平安防护要点24工期25工期目标25确保工期的技术措施25确保工期的组织措施25赶工措施266.4文明施工26确保文明施工的技术组织措施27搞好施工的配合工作27第7章基坑施工平安风险分析及应急预案28周围环境分析28应急预案28应急预案组织措施28第8章进度、设备、劳动力方案29进度29施工总进度方案安排29工期保证措施29组织管理保证29科学合理安排工期29合理安排分项工程29选用优秀的施工队伍30外部条件保证30加强监控、及时调整30技术保证30分项质量保证308.1.11材料保证30主要施工机械设备31劳动力31第9章附图32第1章编制原则与依据编制原则平安第一，满足基础施工要求，确保地下室施工全过程的边坡稳定;(2)在确保平安完成基础施工的前提下，尽可能降低工程造价；(3)合理有效的利用现场条件，组织有序高效的文明标准化施工。(4)河南省建筑边坡与深基坑工程管理规定(试行)(豫建(201025号)(1)岩土工程勘察报告；(2)工程施工图纸(3)建筑基坑支护技术规程(JGJ120-2012)；(4)建筑地基基础设计标准(GBJ5007-2011)；(5)建筑地基基础工程施工质量验收标准(GB50202-2002)；(6)建筑地基基础处理技术标准(JGJ79-2012)；(7)建筑边坡工程技术标准(GB50330-2013)；(8)我公司已完成类似工程的技术总结及相关规程。(9)施工合同第2章工程概况河南第一纺织有限公司10万锭纺纱生产线建设工程动力站工程位于新乡市获嘉县亢村专业园区薄口路东、经二路西、纬四路南。2(不含地下水池)，地上总建筑面积1241.36m:本工程为单层钢筋混凝土框架结构，建筑高度6.55m,设计使用年限50年。基坑开挖深度2.67.5m,基坑四周除紧邻施工现场外其它为空地,没有建筑物，本方案针对动力站的消防水池开挖低于5米以下的局部进行降水和支护，降水期方案80天。工程地质资料根据河南华兴地质工程有限公司提供的河南第一(宏业)纺织有限公司10万锭纺纱生产线建设工程岩土工程勘察报告。1、地形地貌拟建工程场地地形较平坦，据区域地质资料，场地地貌单元属冲积平原。本建筑场地类别为HI类土，特征周期为0.45s,抗震设防烈度为8度第一组。2、地层岩性根据河南华兴地质工程有限公司提供的地勘报告，地基土构成与分布特性如下：第（1）单元层素填土：杂色，含碎砖屑、植物根系等，分布不均。本层底部为粉土，该层厚度0.31.50m,层底埋深0.31.5m,平均值0.63m。第（2）层粉质粘土夹粉土:褐黄色，稍湿，中密，无摇震反应，切面稍粗糙，干强度低，无韧性。上部一般有厚约0.5m左右的耕植土。该层厚度0.4-3.2m,平均值1.17m,层底埋深0.83.6m。第（3）层粉土：褐黄色，湿，中密，无光泽反应，摇震反应迅速，低干强度，低韧性，局部夹粉质粘土薄层。层底埋深1.40-4.70m,层厚0.50-3.30m,平均厚度1.22m,属中压缩性土层，本层局部尖灭。第（4-1）层细砂：褐黄色，湿一饱水，中密，成分以石英、长石为主，云母等其它暗色矿物次之，常相变为粉砂。层底埋深2.90-7.50m,层厚0.5-5.50m,平均厚度2.09m。属低压缩性土层。本层大局部尖灭。第（4）层细砂：褐黄色，湿一饱水，松散一稍密，成分以石英、长石为主，云母等其它暗色矿物次之,常相变为粉砂。层底埋深4.30-7.70m,层厚0.50-5.20m,平均厚度2.68m,平均厚度2.68m。属中压缩性土层。本层局部尖灭。第（5）层细砂：褐黄色，饱水，稍密-中密，成分以石英、长石为主，云母等其它暗色矿物次之，常相变为中砂。层底埋深8.5072.8OnI,层厚1.70-6.60m,平均厚度3.87m。属低压缩性土层。第（6）层中砂：黄灰色，饱水，中密，成分以石英、长石为主，云母等其它暗色矿物次之，见粘性土团，常相变为细砂。该层未穿透，已揭最大厚度11.5m。属低压缩性土层。3、水文地质条件拟建场地地下水稳定水位4.15.0m,为孔隙潜水类型，主要受大气降水补给,排泄以蒸发和侧向径流为主，水位年变幅在2m左右,本场地近3-5年最高水位埋深1.0m,动力站土方开挖基底标高为-6.6,局部最深基底标高-7.5m,宜采用管井降水，局部较深部位根据现场降水情况，必要时增设轻型井点降水。基坑周边环境比较空旷，降水及基坑开挖对周边建筑物影响较小;本基坑开挖深度大于5m,而且上局部布有软土层;本基坑地下水较为丰富，地下水主要为潜水。第3章管理目标质量目标基坑降水、支护确保基坑及周围环境平安；满足上部结构施工要求，并符合现行的地基与基础工程施工标准及平安要求到达合格工程标准。3. 2平安文明采取有效措施，加强平安防护，在本工程中杜绝死亡及重伤事故，轻伤频率控制在1%。以下。确保文明施工，创市级文明施工标准化工地。第4章基坑支护及降水设计方案根据现场工程实际，结合基坑开挖方案和我公司多年来基坑边坡支护经验，该工程拟采用土钉墙支护工艺。具体设计如下：基坑局部毗邻施工围墙，另一局部具有施工堆放材料荷载，平均开挖深度为6.6m,土钉选用18螺纹钢筋梅花形布置，放坡系数上部（开挖至-3m）为1：1,下部放坡系数为1:1.5,中间设置1.5m宽马道。本工程按4,设6钢筋纵横间距为250*250做网片筋，三级钢14钢筋做加强筋，混凝土面层厚度80mm。基坑上沿设1.Om宽滞水带，厚度80mm。基坑南侧、北侧、东侧设置排水总管，排水总管直径为30Omm的塑料波纹管，支管与总管交汇处设集水坑，共4个，集水坑深50cm,宽100Cn1,100cm,120砖砌坑壁，M5水泥砂浆砌筑，1:2防水水泥砂浆抹面。排水管应按排水方向预设2%-3%的坡度；由于基坑出水量大，在基坑东侧采用开挖L5*。基坑南侧、北侧、东侧周边做300*240。支护结构设计荷载为IOkpao土钉孔直径均为100mm,倾角向下10。15°,采用人工洛阳铲成孔。沿土钉轴线方向，每隔2. Om设置一居中支架。土钉孔注浆均采用32.5级复合硅酸盐水泥，采用纯水泥浆，水灰比为1：0.5o喷射碎网筋选用中6250。加强筋采用三级钢14钢筋，交叉压在钢筋网片外面并焊接在土钉头上，加强钢筋外面用5厘米16螺纹钢筋焊接在土钉头上顶住加强筋，当钢筋需要连接时，宜采用搭接焊、帮条焊；应采用双面焊，双面焊的搭接长度或帮条长度应不小于主筋直径的5倍，焊缝高度不应小于主筋直径的0.3倍。喷射碎强度等级不低于C20,选用32.5级复合硅酸盐水泥，配合比为C：S：G=I:2：2。(6)依据标准规定，基坑支护必须进行变形监测，坚持信息化施工，有异常情况应及时通知有关各方，共同协商解决。必要时应根据现场实际开挖与支护情况及变形监测情况随时对支护设计方案作出调整。基坑单边长度较长，开挖时应分层分段进行，分段长度不超过30m,每层开挖深度2m,由东到西流水作业。严格做到开挖一层支护一层，严禁超挖。(8)基坑开挖过程中，若发现基坑周边变形过大等异常情况，应立即停止开挖，并及时向该处回填土方反压，或其它措施控制基坑位移，待采取相应措施后再进行土方开挖。动力站工程基坑支护计算书参照建筑基坑支护技术规程JGJ120-2012中国建筑工业出版社出版建筑施工计算手册江正荣编著中国建筑工业出版社、实用土木工程手册第三版杨文渊编著人民教同出版社、地基与基础第三版中国建筑工业出版社、土力学等相关文献进行编制。土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。4. 3.1参数信息:根本参数：侧壁平安级别：三级基坑开挖深度h(m):6.6；土钉墙计算宽度b'(m)：；土体的滑动摩擦系数按照tane计算，为坡角水平面所在土层内的内摩擦角；条分方法：费伦纽斯法；条分块数：20；考虑地下水位影响；A.荷载参数：序号类型面荷载q(Kpa)基坑边线距离(m)宽度(m)1局布10B.地质勘探数据如下:序号土名称土厚度(m)坑壁土的重度(kNm3)坑壁土的内摩擦角(°)内聚力C(kPa)极限摩擦阻力(kPa)1粉质粘土C.土钉墙布置数据:放坡参数：序号放坡高度(m)放坡宽度(m)平台宽度(m)110土钉数据:序号孔径(mm)长度(mm)入射角(度)竖向间距(m)水平间距(m)1234土钉(含锚杆)抗拉承载力的计算：单根土钉受拉承载力计算，根据标准JGJ120-2012,R1.257°Tjk(1)其中土钉受拉承载力标准值Tjk按以下公式计算：G=圾/JA/cos'其中一荷载折减系数eajk一土钉的水平荷载SxjSZj土钉之间的水平与垂直距离aj-土钉与水平面的夹角按下式计算：其中B土钉墙坡面与水平面的夹角。少一土的内摩擦角eajk按根据土力学按照下式计算：e碘=Z(%XS额)+q"XKL2cx)土钉抗拉承载力设计值TUj按照下式计算Kj=血9NYs其中船土钉的直径。YS一土钉的抗拉力分项系数，取q.ik土与土钉的摩擦阻力。根据JGJ120-2012表和表选取。L一土钉在土体破裂面外的长度。层号有效长度(m)抗拉承载力(kN)受拉荷载标准值(kN)初算长度(m)平安性1满足2满足3满足43满足第1号土钉钢筋的直径ds至少应取：18mm；第2号土钉钢筋的直径ds至少应取：18mm；
