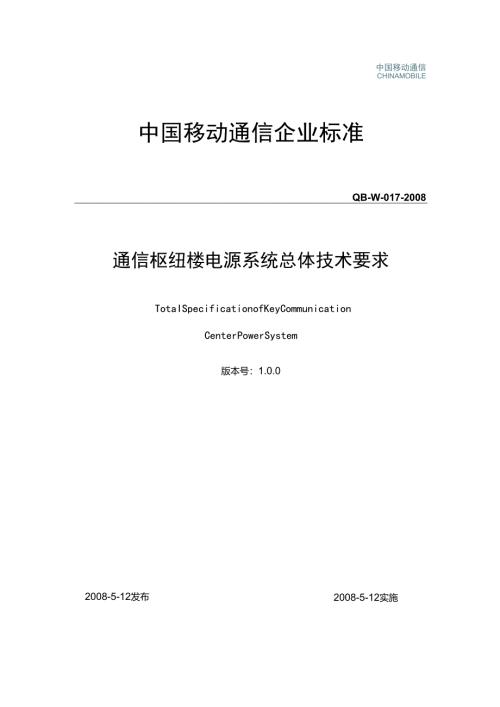

中国移动通信CHINAMOBILE中国移动通信企业标准QB-W-017-2008通信枢纽楼电源系统总体技术要求TotaISpecificationofKeyCommunicationCenterPowerSystem版本号：1.0.02008-5-12实施2008-5-12发布中国移动通信有限公司发布目录1 .范围32 .规范性引用文件33 .总则34 .通信枢纽楼电源系统的可靠性要求44.1. 交流电源系统的质量要求44.2. 直流电源系统的质量要求44.3. 不间断电源系统可靠性指标44.4. 市电的分类与可靠性54.5. 通信枢纽楼电源系统的基本配置要求55 .通信枢纽楼电源系统的组成和配置要求66 .通信枢纽楼的交流负荷容量测算137 .通信枢纽楼高压配电系统规划、设计原则148 .通信枢纽楼的低压配电系统规划、设计原则159 .通信枢纽楼固定发电机组的规划、设计原则1610 .通信枢纽楼电力机房规划、设计原则1611 .通信枢纽楼机房井道规划、设计原则1712 .通信枢纽楼机房空调的设计原则1713 .通信枢纽楼机房接地系统设计原则1814 .通信枢纽楼走线架与照明设计原则1915 .通信枢纽楼电源系统关键建设环节控制建议1916 .编制历史21-XX.刖5本标准旨在为中国移动通信有限公司在通信枢纽楼电源系统的规划、设计与建设各环节提供基本的技术要求和指导原则。本标准主要包括以下几方面内容通信枢纽楼电源系统的可靠性要求、组成和配置要求；交流负荷容量测算；高压配电系统规划、设计原则；固定发电机组的规划、设计原则；电力机房和机房井道规划、设计原则；机房空调、接地系统走线架与照明设计原则等。本标准由中移有限技2008)65号印发。本标准由中国移动通信有限公司技术部提出并归口。本标准由标准归口部门负责解释，具体细节由网络部负责解释。本标准起草单位：中国移动通信有限公司网络部、中国移动通信集团浙江有限公司、中国移动通信集团设计院有限公司本标准主要起草人：方力、俞龙云、杜琅、郭武、高健.范围本标准规定了通信枢纽大楼电源系统最主要、最基本的技术要求和原则性的指导意见，作为通信枢纽楼电源系统工程设计、安装和维护的技术依据，适用于通信枢纽楼电源系统新建和扩建工程，改建工程可视情况参照执行；供中国移动通信集团内部使用。2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，使用本标准的各方应探讨使用该标准最新版本的可能性。凡是不注日期的引用文件，其最新版本适用于本标准。表2-1引用标准1YD/1051-2000通信局（站）电源系统的总技中国信息产业部术要求2YD5040-2005通信电源设备安装设计规范中国信息产业部3.总则1.1 为保障移动通信枢纽楼电源系统稳定、可靠、安全地供电，规范通信枢纽楼电源系统的建设标准，确保通信枢纽楼各通信网络设备正常运行，结合目前各省移动通信枢纽楼的建设和机房运行状况，同时参考公司发展战略以及通信网络设备单位能耗和电源网络设备的技术发展趋势，拟定本标准，为各省移动通信机房电源系统的建设提供指导标准。1.2 本标准适用范围：适用于通信枢纽楼电源系统新建和扩建工程，改建工程可视情况参照执行。1.3 若本标准在实施过程中与国家、信息产业部和集团公司新颁布规范、规定相冲突时，以新颁布的规范、规定为准。同时本标准也将根据新颁布的规范、规定进行相应补充与修订。1.4 本标准未涉及到的内容或者由于机房条件的局限以及其他无法克服的原因难以实施时，应当以保证机房供电安全和通信网络运行安全的原则下，会同相关单位协商后制订修正方案，并将此类问题及解决方案及时上报，以备今后修订标准时参考补充。1.5 本规范参考依据：通信局（站）电源系统的总技术要求（YD/10512000）通信电源设备安装设计规范（YD5040-2005）中国移动蓄电池组后备时间配置指导意见1.6 本规范的解释权所属中国移动通信有限公司网络部。4 .通信枢纽楼电源系统的可靠性要求4.1 交流电源系统的质量要求表4T交流市电电源供电标准要求标称电压(V)受电端子电压变动范围(V)频率标称值(Hz)频率变动范围(Hz)功率因数100kVA>100kVA22018724250±20.850.9038032341850±20.850.90表4-1交流油机电源供电标准要求标称电压(V)受电端子电压变动范围(V)频率标称值(Hz)频率变动范围(Hz)功率因数22020923150±10.838036139950±10.8三相供电电压不平衡度不大于4%。电压波形正弦畸变率不大于3%。4.2 直流电源系统的质量要求直流供电质量标准1)直流电源电压变动范围，脉动电压和全程最大允许压降应符合下表要求:标准电压(V)通信设备受电端子上电压变动范围(V)杂音电压(mV)m供电回路全程衡重杂音峰一峰值宽频杂音(有效值)最大允许压降(V)-48-40-572400mV0300HZ<100mV3.415OkHZ<30mV150kHz-30MHz3注：-48V电压的离散频率杂音电压允许值：(有效值)3. 4kHz-150kHz,W5mV有效值150kHz-200kHz,3mV有效值200kHz-500kHz,W2mV有效值500kHz-30MHz,WlmV有效值2)直流供电回路接头压降(直流配电屏以外的接头)应符合下列要求，或温升不超过70o(1) 1000A以下，每百安培W5mV。(2) 1000A以上，每百安培W3mV4.3 不间断电源系统可靠性指标不间断电源系统的可靠性指标用不可用度表征。电源系统的不可用度是指电源系统故障时间与故障时间和正常供电时间之和的比，即电源系统不可用度=故障时间故障时间+正常供电时间通信枢纽楼不间断电源系统不可用度不应大于5x10-7,即平均20年时间内，每个电源系统故障的累计时间不应大于5mino4.4 市电的分类与可靠性4.4.1 一类市电供电为从两个稳定可靠的独立电源各自引入一路供电线。该两路电源不应同时出现检修停电，平均每月停电次数不应大于1次，平均每次故障时间不应大于0.5小时，市电的年不可用度不应大于6.8xl0-4o两路供电线路宜配置备用市电电源自动投入装置。4.4.2 二类市电供电线路允许有计划检修停电，平均每月停电次数不应大于3.5次，平均每次故障时间不应大于6小时，市电的年不可用度不应大于3x10-2o供电应符合下列条件之一的要求。(1)由两个以上独立电源构成稳定可靠的环形网上引入一路供电线。(2)由一个稳定可靠的独立电源或从稳定可靠的输电线路上引入一路供电线。4.4.3 三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数不应大于4.5次，平均每次故障时间不应大于8小时，市电的年不可用度不应大于5x10-2。4.4.4 四类市电供电应符合下列条件之一的要求：(1)由一个电源引入一路供电线，经常昼夜停电,供电无保证，达不到第三类市电供电要求。(2)有季节性长时间停电或无市电可用。通信枢纽楼市电供电类别要求为一类市电供电，如达不到一类市电，则必须为二类及二类以上市电供电类别。4.5 通信枢纽楼电源系统的基本配置要求4.5.1 一类市电供电条件下：枢纽楼配电系统备用固定发电机组配置预留一台备份固定发电机组，即备用固定发电机组按N+1方式配置，则配套蓄电池组后备供电时间为：0.5-1小时。4.5.2 一类市电供电条件下：枢纽楼配电系统备用固定发电机组配置无备份固定发电机组，即备用固定发电机组按N+0方式配置，则配套蓄电池组后备供电时间为：1-2小时。4.5.3 二类市电供电条件下：枢纽楼每套配电系统配置主备份固定发电机组，即每套配电系统备用固定发电机组按1+1方式配置，则配套蓄电池组后备时间为：1-2小时。454二类市电供电条件下：枢纽楼每套配电系统配置1台备用固定发电机组，则配套蓄电池组后备时间为：2-4小时。4.5.5 集中备份车载发电机组配置原则：各省分公司可根据所属各地市分公司地理位置，各枢纽楼市电、发电机组配置情况，配置一定数量的车载发电机组，车载发电机组功率一般情况应根据最大保证负荷的局确定（也可采用多台车载分供方式）。4.5.6 直流系统的蓄电池组要求两组或两组以上并联，蓄电池组最多的并联组数不超过4组。不同厂家、不同容量、不同型号的蓄电池组严禁并联使用。5 .通信枢纽楼电源系统的组成和配置要求5.5 通信枢纽楼的电源系统是指为各种通信设备、建筑负荷等提供用电的设备和系统的总称，包括交流电源供电系统、直流供电系统和相应的接地系统组成。5.6 通信枢纽楼电源系统的设计、配置与建设总体要求：为各通信网络设备提供安全、稳定、可靠、不间断的供电保障。具体目标：通信枢纽楼电源供电系统的全程中，任何一个设备故障、任何一条线缆故障、任何一个熔丝或开关中断，都不应影响通信设备的正常运行。5.7 高低压配电系统：包括高压配电系统设备、变压器、低压配电系统设备、固定备用发电机组、油机/市电切换设备、应急油机接入/切换设备、燃油贮存和供给系统；图1高低压配电系统示意图5.8 高低压配电系统的配置要求5.4.1 高压配电系统配置要求(1) 采用两路IOKV市电供电方式，两路市电取自不同的变电所，采用两路独立的引入路由；(2) 高压配电系统具备两段独立母线，配置母联开关；(3) 配电系统中两台变压器分别从两段母线取电；(4) 二类市电供电的通信枢纽楼，如今后具备一类市电供电条件，则应在现高压配电系统中预留母联开关。5.4.2 低压配电系统配置要求(1) 具备两段独立母线，配置母联开关；(2) 固定柴油发电机组输出与变压器输出采用ATS切换后，接入低压配电母线；(3) 配置应急油机接入装置；(4) 开关电源系统、UPS系统、机房专用空调系统的供电，必须分别从两段低压母线各取一路，形成主备用供电输入模式；5.5 高低压配电系统容量设计及配置要求5.5.1 高压配系统容量(1) 高压引入容量：每路市电的引入容量和高压线缆容量满足枢纽大楼终期用电容量需求；(2) 高压设备容量： 每个高压进线开关、每段主母排容量满足枢纽大楼终期用电容量需求； 高压出线开关容量满足变压器容量需求； 高压出线开关柜的配置(预留)数量，满足枢纽大楼终期用电所需的变压器数量；5.5.2 变压器容量： 每台变压器都能独立承担该套低压配电系统中的所有通信生产负荷； 每台变压器容量不宜大于2000KVA；某套低压配电系统中，如两台变压器需同时运行时，则每台变压器最大负载不宜超过75%; 办公负荷等系统宜5.5.3 低压配电系统容量 单个低压配电系统容量不宜大于2000KVA；大楼终期容量大于2000KVA的，宜采用多个低压配电系统； 每个低压进线开关、每段主母排容量满足变压器容量需求； 低压出线开关数量配置(预留)满足该个低压配电系统终期用电所需的开关电源、UPS和机房空调用电及其他负
