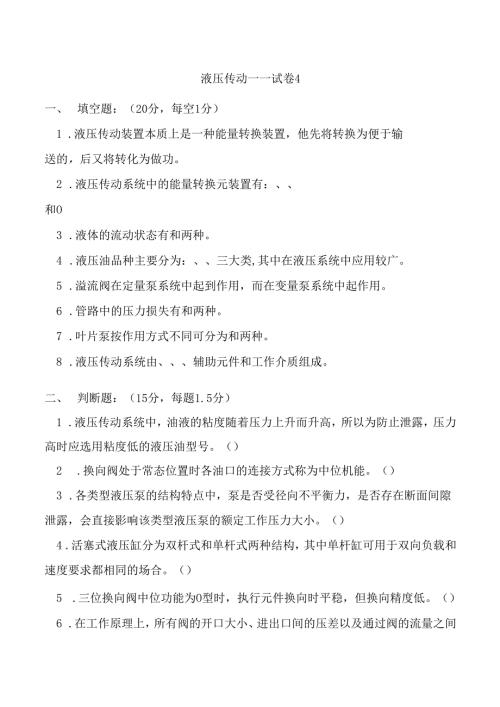

液压传动一一试卷4一、 填空题：（20分，每空1分）1 .液压传动装置本质上是一种能量转换装置，他先将转换为便于输送的，后又将转化为做功。2 .液压传动系统中的能量转换元装置有：、和O3 .液体的流动状态有和两种。4 .液压油品种主要分为：、三大类,其中在液压系统中应用较广。5 .溢流阀在定量泵系统中起到作用，而在变量泵系统中起作用。6 .管路中的压力损失有和两种。7 .叶片泵按作用方式不同可分为和两种。8 .液压传动系统由、辅助元件和工作介质组成。二、 判断题：（15分，每题1.5分）1 .液压传动系统中，油液的粘度随着压力上升而升高，所以为防止泄露，压力高时应选用粘度低的液压油型号。（）2 .换向阀处于常态位置时各油口的连接方式称为中位机能。（）3 .各类型液压泵的结构特点中，泵是否受径向不平衡力，是否存在断面间隙泄露，会直接影响该类型液压泵的额定工作压力大小。（）4 .活塞式液压缸分为双杆式和单杆式两种结构，其中单杆缸可用于双向负载和速度要求都相同的场合。（）5 .三位换向阀中位功能为O型时，执行元件换向时平稳，但换向精度低。（）6 .在工作原理上，所有阀的开口大小、进出口间的压差以及通过阀的流量之间的关系都符合孔口流量公式。（）7 .工作温度较高的系统应选用粘度较大的液压油。（）8 .直动式溢流阀因为其油液压力直接作用在阀芯上，故可控制较高的压力。（）9 .由于液压泵对油液有较高要求，所以在其入口处应设置精度较高的过滤器。（）10 .节流阀通过控制阀口面积来控制流量，按其流量的稳定性受油液温度和负载变化的影响较大。（）三、问答题：（20分）1 .何为液体的粘性？粘度表示方法有哪几种？2 .压力有哪几种表示方法？并作图表示其相互关系。3 .节流阀的正常工作受哪两个因素影响？与其相比调速阀有什么优势？4 .液压传动系统各组成部分的作用是什么？四、计算题：（25分）1 .两个相同的液压缸串联起来，他们无杆腔和有杆腔的面积分别是A1=ZA2=100cm2?两缸负载为昂F2,缸1的输入压力片=09"2,输入流量qv=12Lnin0试求：（1）两缸承受相同负载（K=B）时，该负载的数值及两缸的运动速度（8分）。（2）缸1不承受负载（耳二°）时，缸2能承受多少负载？（5分）_FlF2二Al一PiQv2 .图示液压回路，限压式变量泵调定后的流量压力特性曲线如图所示，调速阀调定的流量为2.5Lmin,液压缸两腔的有效面积A=24=50c不计管路损失,求：(1)缸的大腔压力P1；(2)当负载方=0和尸=90OoTQV时的小腔压力；(3)设泵的总效率为0.75,求系统在前述两种负载F下的总效率。图4-2五、分析题：(20分)按图示液压回路回答下列问题：1. 分析并简述此回路动作过程？2. 此回路工进时的调速回路为调速回路，其速度由调定。3. 三位五通换向阀的中位机能是什么型的？
