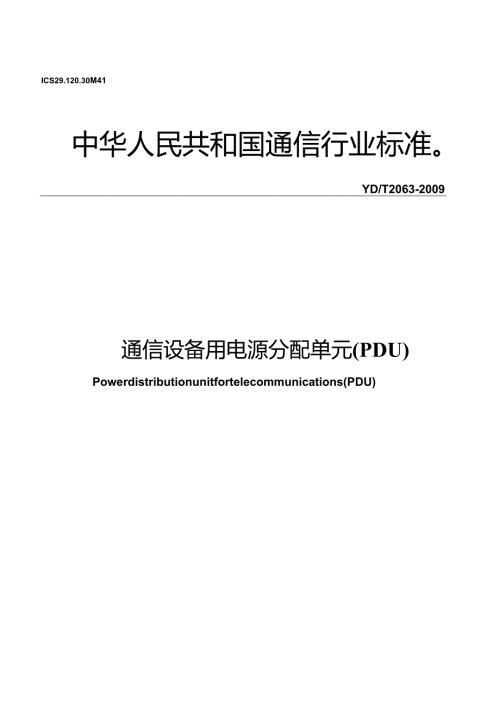

ICS29.120.30M41中华人民共和国通信行业标准。YD/T2063-2009通信设备用电源分配单元(PDU)Powerdistributionunitfortelecommunications(PDU)2010-01-01实施200972Tl发布前言II1范围12规范性引用文件13术语和定义14分类及规格25要求2W6试验方法67检验规则128标志、鳗、运输、贮存13附录A（规范性附录）试验用仪表和设备14户CQLO中9OZ归-JL-刖S本标准主要依据了GB2099.3-1997家用和类似用途插头插座第二部分：转换器的特殊要求(IEC60884-2-5-1995,IDT),并结合通信行业的需求及特点制定。本标准的附录A为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、北京突破电气有限公司、常州太平电器有限公司、华为技术有限公司、上海贝尔股份有限公司、中国卫星通信集团公司、中国联合网络通信有限公司、温州市创力电子有限公司、广东易事特电源股份有限公司、上海非凡电源系统有限公司、广州珠江电信设备制造有限公司、深圳日海通讯技术股份有限公司、中达电通股份有限公司、艾默生网络能源有限公司。本标准主要起草人：熊兰英、朱松涛、王轶群、吴京文、林海青、马向民、潘军魁、牛志远、李峙、张婉、刘平、陈由春、叶子红、刘卫东、蒋涛、李军波。通信设备用电源分配单元（PDU）本标准规定了通信设备机柜内部使用的交流电源分配单元的定义、分类和规格、要求、试验方法、检验规则及标志、包装、运输、贮存等。本标准适用于局站通信设备用电源分配单元（简称PDU）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志GB1002家用和类似用途单相插头插座型式、基本参数和尺寸GB2099.1-2008家用和类似用途插头插座第1部分：通用要求dGB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检查）GB/T3873-1983通信设备产品包装通用技术条件4GB5169.10-2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法一灼热丝装置和通用试验方法4LGB5169.11-2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法一成品GB11918的灼热丝可燃性试验方法工业用插头插座和耦合器第1部分：通用要求GB14536.1-2008家用和类似用途电自动控制器第1部分：通用要求20GB/T16842-2008外壳对人和设备的防护检验用试具寸GB/T16895.15-2002建筑物电气装置第5部分：电气设备的选择和安装第523节：布线系统载流量20GB17465.1家用和类似用途的器具耦合器第一部分：通用要求QGB17465.2家用和类似用途的器具耦合器第二部分：家用和类似设备用互连耦合器YD/T282-2000通信设备可靠性通用试验方法OOYD/T944-2007通信电源设备的防雷技术要求和测试方法3术语和定义下列术语和定义适用于本标准。3.1交流电源分配单元ACpowerdistributionunit（PDU）为通信设备机柜内部提供交流电源分配和管理的接口设备。3.25.9插拔式PDU的要求5.9. 1分断容量插拔式PDU插销与插套间应有足够的分断容量。5.9.2正常操作（插拔寿命）分别用制造商明示的所有适用插头插拔插座，5000次正常插拔后，PDU应不出现插孔的损坏、电气或机械连接的松脱、密封胶的渗漏、外壳等的劣化及机械、电和热应力造成的过度磨损或其他有害影响。5.9.3插头拔出力电器附件的结构应能使插头容易插入和拔出，并能防止插头在正常使用时脱出插座。其插头从插座拔出所需的最大力和最小力应符合表2的规定值。表2拔出力对应表额定值（八）拔出力（N）多插销量规（最大力）单插销量规（最小力）额定值WIo501.5额定值W16542额定值167025. 9.4软线及其连接5.1.1.1 PDU应装有软缆固定件，使导线在端子或端头之处不受包括拧绞在内应力，并使导线的护套受到保护而不被磨损。5.1.1.2 经过6.9.4试验后，软缆的位移不应大于2mm。导线端在端子里不应有明显的移动或电气连接点不应断开。5. 9.5机械强度电器附件应能承受使用过程中产生的机械应力： 在一15°C±2°C环境下，PDU应能承受足够的机械强度，不应损坏； 对于带保护门的插座，其保护门应能承受正常使用时（如当插头插销无意地被强压在插座插孔的保护门时）可能出现的机械应力； 应能承受施加力300N的机械压力，不应损坏。5. 9.6耐热5.1.1.1 PDU在温度为100°C±2°C的条件下，Ih后不应出现影响使用的变化，不可触及的带电部件不应有被触及的危险，标志应清晰可辨；密封胶不应流动到露出带电部件，试验后能用量规插拔。5.1.1.2 PDU的绝缘材料部件，应能承受GB2099.b2008中图37所示设备进行的球压试验，钢球压痕的直径不应超过2mm。5.1.1.3 PDU应能承受80°C±2°C的热压缩试验，不应损坏。5.9.7螺钉、载流部件及其连接5.9.7.1不论电气连接还是机械连接，均应能经受正常使用中出现的机械应力：在电器附件的安装过程中要用的机械连接，可以用自攻锁紧螺钉或自切螺钉来完成（但条件是上述这两种螺钉必须是与它们要插入的工件一起供货的）；安装过程中要用的自切螺钉必须是电器附件的相关部件来锁紧；传递接触压力的螺钉或螺母应与金属螺纹啮合。20寸20OC8出5.9.7.2对与绝缘材料螺纹相啮合的螺钉和安装过程中连接电器附件时要拧动的螺钉，应保证将它们正确地导入螺孔或螺母里。5.9.7.3用刺穿金属扁芯软线绝缘的办法进行的连接应是可靠的。5.9.7.4螺钉不论作电气连接还是机械连接，均应加以锁紧，以防松动和旋转。注1：弹簧垫圈可以起到良好的锁紧作用。对于钾钉，只要有非圆形的钾钉体或合适的V型凹槽即可。注2:受热时会软化的密封胶，只有对正常使用过程中不会受到扭力的螺钉连接才会起良好的锁定作用。5.9.7.5载流部件，包括端子（以及接地端子）上的载流部件，应由在电器附件工作时可能发生的条件下能满足所需的机械强度、导电性和耐腐蚀性等要求的金属制成。注：本条不适用于端子中的螺钉、螺母、垫圈、夹板和类似部件。5.9.7.6在正常使用时有滑动动作的触头应由能耐腐蚀的金属制成。5.9 .7.7自攻锁紧螺钉和自切螺钉不应用来连接载流部件；正常使用且不需要拧动时，可以用自攻螺钉提供接地的连续性，要求每个连接至少有两个螺钉。5.10 爬电距离、电气间隙5.10.1除通过密封胶的距离外，爬电距离和电气间隙应不小于表3所示的值。表3爬电距离和电气间隙表OMMM序号部位爬电距离mm电气间隙mm1不同极性的带电部件之间33带电部件与本表未提及的易触及绝缘材料部件和接地金属部件之间332带电部件与：在插座处于最不利位置时专门接地的金属盒”之间；在插座处于最不利位置时无绝缘衬垫的不接地金属盒之间4.533带电部件与接地电路部件之间：带电部件与外部装配螺钉之间，除转换器插合面上及与接地电路相隔离的螺钉334当完全插合时，转换器的插销及与插销连接的金属部件与插座中易触及的未接地金属部件b之间，而且这些易触及部件是处于最不利结构”的情况下4.55插座中易触及的未接地金属部件中与具有按最不利结构“制造的插销及连接插销的金属部件的完全插合的转换器之间4.520ST6（不插插头）转换器的插座部分的带电部件与其易触及的未接地金属部件”之间3QdCslOOa专门接地的金属盒是指电气装置里要求将其接地的金属盒。b螺钉及其类似零件除外。C最不利结构可以通过有关系统的相应标准中规定的量规来检查5. 10.2绝缘密封胶不应突出盛放该密封胶的腔穴的边缘。5.11 绝缘材料的耐异常热、耐燃对经受电热应力、劣化将损害电器附件安全的绝缘材料部件，应能承受6.11灼热丝试验，正常热和火的试验过程中不应受到过度地影响。5.12 防锈性能在经受非出铁质部件，包括盖和表面安装盒，均应妥为保护，以防生锈。5.13防护功能（可选）5.13.1 告警功能PDU宜具有LED数字式电流指示；负载过流时，PDU可发出告警信号。5.13.2防雷保护PDU应具有防雷保护功能，防雷等级应符合YD/T944-2007中5.2.1防雷分级M级的规定。5.13.3过载保护PDU应具有过载保护功能，应符合GB14536.1-2008的相关要求。5.13.4线缆管理功能PDU宜具有线缆管理装置，固定和理顺电线电缆。5.14可靠性PDU平均无故障间隔时间（MTBF）应不小于100ooOh。6试验方法6.1 标准大气条件除规定的试验条件外，试验应在表4所列的标准大气条件下进行，试验用仪表和设备见附录A。表4标准大气条件温度（）相对湿度大气压力（kPa）25±245%75%86-1066.2 型式与尺寸通过观察和测量，应符合5.2的要求。6.3 防触电保护按以下步骤进行试验：电器附件额定电流（八）标称横截面积（mH）额定电流WlO110额定电流W161.516额定电流W252.525额定电流W324额定电流32按照GB/T16895.15的规定表5导线标称横截面积对应表20寸20OC?a）试样按正常使用状态安装，分别连接符合表5规定横截面积的导线;b）用电压为40V50V的电子指示器显示探针/试验指与相关部件的接触情况；c）对于使用弹性或热塑性材料的电器附件，应在40C±2°C的环境温度下达到温度平衡后进行试验；d）用与标准试验指相同尺寸、直而无节的试验指的端部对绝缘材料变形会损坏电器附件安全的所有位置（不包括膜片）施加75N的力Imin,对薄壁敲落孔施加的力为ION;e）将插头或插座的每一个试样都参照GB2099.1-2008中图8所示的办法，用150N的力压在两扁平表面之间5min,试样从试验装置拆卸15min后进行检查；f）电器附件及其有关安装部件不应过度压陷变形，而且任何带电部件不应变为易触及部件。g）对插头完全拔出状态下的插座用GB2099.1-2008中图9所示的探针检查，对插头部分插入状态下的插座用GB/T16842-2008试具11的试验指检查，在最不利的条件下施加IN的力，独立垂直碰触保护门三次，每次碰触后均要拔出探针或试验指；h）使插座的插套处于垂直的位置，将与插座类型配套的试验插头用150N的力插入插座中并保持
