YD T 585-1999通信用配电设备.docx

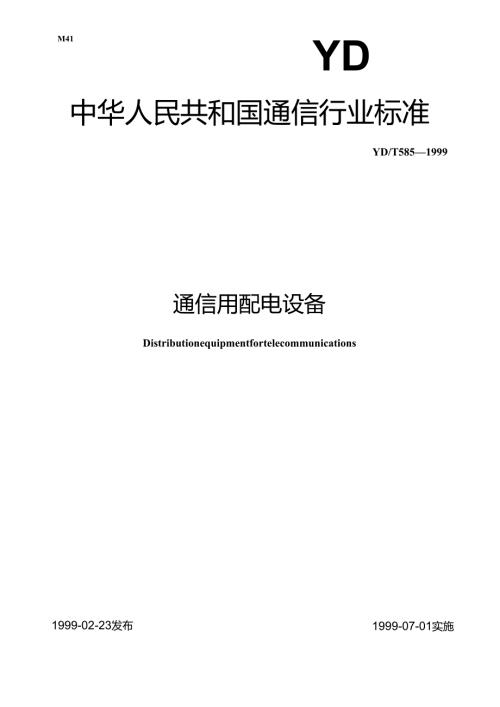

M41YD中华人民共和国通信行业标准YD/T5851999通信用配电设备Distributionequipmentfortelecommunications1999-07-01实施1999-02-23发布中华人民共和国信息产业部发布前言II1范围12引用标准13定义14产品分类15要求26试验方法67检验规则88标志、鳗、运输、贮存10前言YD/T585-92通信用配电设备行业标准实施已5年。随着通信技术发展，对通信用配电设备的技术性能要求提高。本标准在通信用配电设备的电压和电流等级、防雷、监控及可靠性等性能上对原YD/T585-92版本进行修订。本标准由邮电部电信科学研究规划院提出并归口。本标准由武汉洲际通信电源集团有限责任公司负责起草。本标准主要起草人：李伟安潘清华徐瑞舫黄渊本标准于1992年7月首次发布，于1998年第一次修订。中华人民共和国通信行业标准YD/T585-1999代替YD"585-92通信用配电设备Distributionequipmentfortelecommunications1范围本标准规定了通信用配电设备（以下简称配电设备）的技术条件。本标准适用于交流额定电压等级不超过380V、频率等级不超过60Hz、直流额定电压等级不超过48V、以低压电器和电子器件组成的向通信设备供电的配电设备。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB156-93标准电压GB191-90包装储运图示标志GB762-1996标准电流GB2423.9-89电工电子产品基本环境试验规程试验Cb:设备用恒定湿热试验方法GB2681-81电工成套装置中的导线颜色GB2682-81电工成套装置中指示灯和按钮的颜色GB/T3047.1-1995高度进制为20mm的面板、架和柜的基本尺寸系列GB3873-83通信设备产品包装通用技术条件GB4720-84电控设备第一部分：低压电器电控设备GB3797-89电控设备第二部分：装有电子器件的电控设备GB7251-87低压成套开关设备XT-005-95通信局（站）电源系统总技术要求YD/T731-94通信用高频开关整流器YD/T944-1998通信电源设备的防雷技术要求和测试方法YDN023-1996通信电源和空调集中监控系统技术要求（暂行规定）YD/T638.3-93通信电源设备型号命名方法YD282-82邮电部通信设备可靠性通用试验方法3定义直流配电设备电压降VoltagedropofbatterydischargecircuitinaD.C.distibutionequipment从直流配电设备的蓄电池端子到直流配电设备的负载端子通以该设备额定电流时的电压降。4产品分类4.1 产品品种、型式、规格4.1.1 配电设备可按其电流性质、功能、结构形式分类。中华人民共和国信息产业部1999-02-23批准1999-07-01实施4.1.1.1配电设备按其电流性质可分为两种：a）交流配电设备；b）直流配电设备。4.1.1.2配电设备按其功能可分为6种：a）交流配电设备；b）直流配电设备；c）交直流合用配电设备；d）控制配电设备；e）切换配电设备；f）分路配电设备。4.1.1.3配电设备按其结构形式可分两种：a）集中式配电设备；b）组合式配电设备。4. 1.2配电设备的型式和规格按各类通信主机的配套要求和本标准规定的额定值系列选配定型。5. 1.2.1直流电流额定值等级50、100、200、400、800、1600、2000、2三A0注：当用户提出要求与制造厂协商后，可以生产上列数值以外的产品，但不允许超出GB762规定的范围。6. 1.2.2直流电压额定值等级48、（24）Vo注：1当用户提出要求与制造厂协商后，可以生产上列数值以外的产品，但不允许超出1砌定的范围。2不推荐使用24V等级。4.1.2.3交流电压额定值等级单相三线制：220V三相五线制：380V4.1.2.4交流电流额定值等级50、100、200、400、630、800、100oA。注：当用户提出要求与制造厂协商后，可以生产上列数值以外的产品，但不允许超出GB762规定的范围。4.1.2.5交流额定频率配电设备的交流额定频率（不包括无级或有级调节频率）应在下列数值中选取：50（60）Hzo注：括号内的数值仅供用户提出要求按协议生产时用。4.2产品代号产品命名和型号编制方法应遵循YD/T638.3的规定。4. 3结构尺寸配电设备的外形结构应考虑到通信电源设备成套性的要求。配电设备的外形结构的设计尺寸须符合GB/T3047.1的有关规定。5要求4.1 环境条件4.1.1 正常使用条件5. 1.1.1环境温度为040;相对湿度W90%（20°C±5°C时）。5.1.1.2海拔高度W100Om。5. 1.1.3无剧烈振动和冲击，垂直倾斜度W5%。5.1. 1.4工作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘的气体或蒸气。5.1.2特殊使用条件如果配电设备在异于5.1.1条规定的正常使用条件下使用，用户应在订货时提出并与制造厂取得协议。例如：a）非正常的机械应力，如在冲击和振动的环境中工作的移动式通信设备使用的配电设备；b）在高湿度或高温度等热带气候条件下工作的配电设备；c）海拔高度100Om环境下使用的配电设备；d）船用或在海洋性气候条件下工作的配电设备。5.2对输入交流电网的要求5.2.1频率变化W±5沆5.2.2电压波形正弦畸变率W5%。5.2.3电压允许变动范围为额定电压值的85%110%。注：当用户提出要求与制造厂协商后，可以生产上列数值以外的产品。5.3交流配电设备的使用性能5.3.1输入电源转换交流配电设备可用手动或自动实现输入交流电源的转换。5.3.1.1交流配电设备实现输入交流电源自动转换时，应具有电气及机械联锁装置。在自动转换失效时，应能实现应急的手动转换。5.3.1.2交流配电设备实现输入交流电源的自动转换时，交流电源输入电路应具有短路保护性能。5.3.2事故照明5.3.2.1根据产品使用需要，交流配电设备一般应设事故照明电路。5.3.2.2事故照明用蓄电池组供电。5.3.2.3交流电源停电时，能自动闭合事故照明电路，在交流电源恢复供电时，应能自动断开事故照明电路。5.3.3交流配电设备应具有中性线装置和保护接地装置。5.3.3.1交流配电设备保护接地装置与配电设备的金属壳体的接地螺钉间应具有可靠的电气连接。其连接电阻值W0.10。5.3.4交流配电设备应具有防雷保护装置。5.3.4.1交流配电设备的防雷等级（按冲击电流分级）与户外低压电力线相连接的交流配电设备入口处应符合YD/T944第4.2.1中防雷分级第3级的规定，不与户外低压电力线相连接的交流配电设备入口处应符合防雷分级第2级的规定。5.3.4.2在交流配电设备内部防雷地线应符合YD/T944第4.2.3的规定。5.4直流配电设备的使用性能1.1.1 4.1直流配电设备应具有能接入两组蓄电池的装置。注：直流电流额定值W400AB寸，根据用户需要，直流配电设备可以在蓄电池电压低时自动断开蓄电池，而在该设备的输出电压升高后自动或人工再接入蓄电池。具有蓄电池电压低时断开蓄电池性能的直流配电设备，应设置能禁止断开蓄电池的操作性能。1.1.2 直流配电设备电压降W500mV（环境温度20时）。注：对直流配电设备设有限流电阻的输出分路的负载端子不进行直流配电设备电压降试验。1.1.3 直流配电设备应在输出设置浪涌吸收装置，浪涌吸收装置的工作电压不小于直流配电设备额定电压的125%。1.1.4 输出电压监测5.4.4.1直流配电设备输出电压及其告警整定范围应符合表1的规定(系统采用铅酸蓄电池)。表1直流配电设备输出电压及其告警整定范围(V)额定电压48(24)输出电压范围40571929输出电压告警下限整定范围404720.626输出电压告警上限整定范围5558.52529注：若用户需要可与制造厂协商，加宽输出电压告警下限和上限整定范围。5.4.4.2设备出厂时，按表1范围整定输出电压及输出电压告警上限和下限值。5.4.4.3根据通信设备的负载和直流电源馈电线路电压降值，在表1规定的整定范围内，可以重新整定输出电压及输出电压告警上限和下限值。5.4.5直流配电设备应具有工作接地和保护接地装置。5.4.5.1直流配电设备通常用正极做工作接地。若直流配电设备用负极做工作接地时必须专项说明。5.4.5.2直流配电设备保护接地装置与配电设备的金属壳体的接地螺钉间应具有可靠的电气连接，其连接电阻值WO.1Q。5.4.6并联工作性能通信设备额定电压48V的直流配电设备具有和同型号的设备并联工作的性能。5.5输出分路5.5.1输出分路的数量和容量的配置应满足通信设备的需要。5.5.2输出分路同时使用的负载之和不得超过配电设备的额定容量。5.5.3直流配电设备输出分路5.5.3.1直流配电设备输出分路一般应设有保护装置。5.53.2容量630A的直流输出分路可不设保护装置。5.5.4交流配电设备输出分路交流配电设备输出分路应设有保护装置。5.6遥信和遥测5.6.1 配电设备根据通信设备的要求可以遥信、遥测以下内容。5.6.1.1 交流配电设备可以遥信、遥测以下内容。遥信：主要开关的开关状态、市电故障。遥测：辎入电压、辎入电流。5.6.1.2 直流配电设备可以遥信、遥测以下内容。遥信：直流输出电压过高、过低；熔断器故障；电池低压断路开关断开。遥测：直流输出电压、直流输出总电流；蓄电池组充放电电流。注：根据用户需要，直流配电设备可以遥测主要分路电流。5.6.2遥信和遥测的接口要求5.6.2.1非智能配电设备应提供遥信和遥测的接口。遥信性能一般提供与配电设备电气隔离的动合接点(接点容量：24VDC>100mA)o遥测性能一般提供与配电设备电气隔离的DC05V或DCo20mA、420mA等标准信号。5.6.2.2配电设备的监控单元，其通信接口和通信协议应符合YDN023有关规定。5.7 可靠性配电设备的可靠性指标，平均无故障工作时间(MTBF)如下：交流配电设备：MTBF>105h直流配电设备：MTBF10oh5.8 告警信号5.8.1直流配电设备的告警5.8.1.1直流配电设备监测输出电压整定值的允许误差为土IV。5.8.1.2直流配电设备输出电压达到或超过告警上限或下限整定值时，应具有可闻、可见告警信号。5.8.1.3直流配电设备输出分路熔断器熔断时，应具有可闻、可见告警信号。5.8.2交流配电设备的告警5.8.2.1交流电源停电和恢复时，一般应有可闻、可见告警信号。5.9主电路接头间的相序和极性排列配电设备主电路接头间的相序和极性排列应符合国家标准GB4720的有关规定。注：只有在受结构限制，不能完全符合上述有糊定时，允许例外，但应有明
