QCT2461-2012中国电信240V直流电源供电总体技术要求.docx

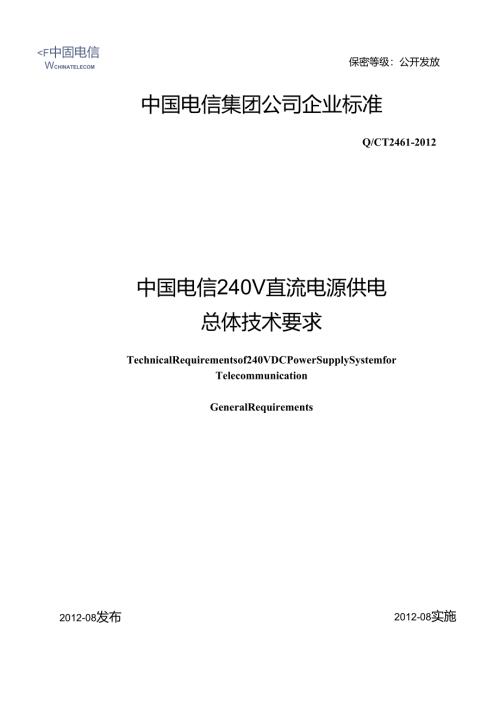

<F中固电信WCHINATELECOM保密等级：公开发放中国电信集团公司企业标准Q/CT2461-2012中国电信240V直流电源供电总体技术要求TechnicalRequirementsof240VDCPowerSupplySystemforTelecommunicationGeneralRequirements2012-08发布2012-08实施中国电信集团公司发布目次前言II引言III1范围12规范性引用文件13术语和定义14基本原则35系统技术要求36整流要求67监控告警能力要求68绝缘监察要求69直流配电要求710安全要求911受电设备电源要求1012受电通信设备电源适应性要求1113运行维护管理要求11附录A（资料性附录）部分基础标准、规范清单13附录B（资料性附录）专用用仪表工具清单16-XX.刖SQ/CT2462-2012中国电信240V直流电源供电总体技术要求与Q/CT2461-2012中国电信240V直流电源供电总体技术要求共同构成通信用240V直流供电系统的系列标准。本标准参考了中国电信2010851号关于印发通信用240V直流供电系统节能试点技术指导意见（暂行）的通知的相关内容。本标准按照GB"1.12009给出的规则起草。本标准包含中国电信的专利等知识产权，相关厂商需经中国电信授权方可使用本标准。本标准由中国电信集团公司提出并归口。本标准起草单位：本标准由中国电信集团公司网络运行维护部组织制定，中国电信股份有限公司广州研究院起草。本标准主要起草人：杨世忠、杜民、侯福平、赖世能、孙文波本标准于2012年8月首次发布。引言长期以来，用交流电供电的通信设备都是采用交流UPS设备做供电保障，但由于交流UPS自身特点决定了其无法满足电信级供电保障要求，给通信网络运行保障带来了很大的困难，交流UPS供电掉电事故层出不穷。通信用240V直流供电技术有效解决了供电保障难题，既体现了比交流UPS更高的供电可靠性和可维护性，又能兼容原来使用220V交流供电的通信设备，成为通信业界替代交流UPS、提高通信网络设备安全供电保障的一项重要技术手段。为了更好的适应通信网络和业务需求的发展，保证通信设备的用电安全可靠，更好的体现中国电信安全用电、节能降耗理念，从根本上解决通信设备交流供电可用性不高的困境，中国电信大胆地开展了通信用240V直流电源供电技术的应用研究，从现网实际试用的规模和广泛性来说，均已经走到业界的前列。本标准提出了通信用240V直流供电系统的组成、系列以及在设计、设备采购、工程管理及验收和割接、运行维护等各个阶段的技术要求。本标准在认真消化、吸收过去几年来中国电信在240V直流供电技术应用的大量实践经验和中国通信标准化协会制定通信240V直流供电系统标准内容的基础上，确定了满足中国电信集团公司需要的240V直流供电标准体制。中国电信240V直流电源供电总体技术要求1范围本标准规定了通信用240V直流供电系统的总体技术要求。主要规定了：通信用240V直流供电系统的基本原则、系统组成和系统总体要求。根据通信用240V直流供电系统的特点，本标准规定了供电系统中整流部分的要求、监控告警能力要求、绝缘监察要求、直流配电要求，并特别强调了安全方面要求。本标准中还提出了受电设备电源要求和受电通信设备电源适应性要求以及运行维护管理中的原则要求。本标准适用于在中国电信范围内通信用240V直流供电系统的应用。在进行系统规划、设备采购、工程设计建设、工程验收及运营维护时，可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3859.2半导体变流器应用导则GB42082008外壳防护等级（IP代码）GB49432001信息技术设备的安全GBb196662005阻燃和耐火电线电缆通则GB"19822005电力工程直流电源设备通用技术条件及安全要求YD"9831998通信电源设备电磁兼容性限值及测量方法YD"1235.12002通信局（站）低压配电系统用电涌保护器测试方法YD23782011通信用240V直流供电系统YD50982005通信局（站）防雷与接地工程设计规范3术语和定义本标准界定的下列术语和定义适用于本文件。为了便于使用，以下重复列出了YD"237-2011中的某些术语和定义。3.1标称电压directnominalvoltage直流系统被指定的电压。3.2通信用240V直流电源系统240VdirectcurrentpowersystemfortelecommunicationsYD2378-2011,定义3.23.11熔断器fuse当电流超过规定值足够长时间后通过熔断一个或几个特殊设计的和相应的部件，断开其所接入的电路，并分断电流的电器。熔断器包括组成完整电器的所有部件。GB14048.12006,定义2.2.43.12隔离开关switch-disconnector在断开位置上能符合规定隔离功能要求的一种开关电器。GB14048.12006,定义2.2.8,2.2.103.13断路器circulteaker能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件（例如短路条件下）接通、承载一定时间和分断电流的一种机械开关电器。GB14048.12006,定义2.2.113.14负荷开关loadbreakswitch,loadswitch负荷开关是介于断路器和隔离开关之间的一种开关电器，又称开关熔断器组。用以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。通断电路由触刀完成，过载与短路保护由熔断器完成。4基本原则4.1 通信用240V直流供电系统为使用交流220V电源的通信网络设备供电，以获得通信级的安全供电保障，可用于替代交流UPS供电系统。4.2 通信用240V直流供电系统应具有比交流UPS供电系统更高的供电可靠性和可维护性。4.3 对于双电源模块或多电源模块的通信网络设备宜采用单套240V直流电源系统供电。4.4 通信用240V直流供电系统宜采用全程独立双物理路由方式为通信网络设备供电。4.5 通信用240V直流供电系统直流输出应采用悬浮方式。4.6 通信用240V直流供电系统应具有可靠的绝缘监察功能。5系统技术要求5.1 基本要求系统应满足通信网络设备安全供电保障的要求。Q/CT24612012除本标准的相关要求外，系统还应满足通信电源技术的基础要求，以及中国电信集团公司的通信电源专业的基本要求。附录A给出了供参考的部分基础标准、规范的清单。5.2 使用环境条件5. 2.1温度范围要求：工作温度：-540oCo储运温度：-4070。6. 2.2相对湿度范围要求：工作相对湿度：W90%（40±2°C时）。储运相对湿度：W95%（40±2°C时）。7. 2.3海拔高度要求海拔高度应不超过100Om;若超过100Om时应按照GB/T3859.2的规定降容使用。8. 2.4振动性能要求应能承受频率为1055Hz、振幅为0.35mm的正弦波振动。9. 3系统输入电压10. 3.1交流输入电压额定值及变动范围三相380V:允许变动范围为323V418V0单相220V:允许变动范围为187V242V0注1：交流输入电压超出上述范围但不超过额定值的±2三f,系统可降容使用。11. 3.2输入频率及变动范围输入频率及变动范围为50Hz±2.5Hz.12. 3.3输入电压波形失真度交流输入电压总谐波含量不大于5%时，系统应能正常工作。5.4 系统输出电压系统输出的直流标称电压为240V,电压变化范围如表1。表1输出电压变化范围标称电压系统输出电压范围受电端子电压范围全程允许最大压降240V204V288V192V288V12V系统运行时，浮充、均充电压应根据蓄电池的技术参数确定，可在一定范围内调整。Q/CT24612012系统的直流输出电压值在其可调范围内应能手动或自动连续可调。系统在稳压工作的基础上，应能与蓄电池并联以浮充或均充工作方式向通信设备供电。监控模块失效后，整流模块输出电压应恢复至出厂缺省值(265V270V)。5.5 蓄电池配置要求单组电池串联的个数如表2。表2蓄电池串联个数单体电压(V)2612蓄电池个数(只)12040205.6系统组成5.6.1系统主要由在一个或多个机架中的交流配电部分、整流模块、直流配电部分、监控单元以及绝缘监察、接地部分等组成。5.6.2系统可分为一体化组合式系统和分立式系统两种。5 .6.3一体化组合式系统的交流分配部分、高频开关电源整流器、直流分配部分、蓄电池接入等可以安装在同一机架内，蓄电池单独安装。一体化组合式系统容量不应超过400A。6 .6.4分立式系统的交流分配部分、高频开关电源整流器、直流分配部分应分别安装在不同的机架，蓄电池单独安装。监控单元可安装在某个机架内。容量在40OA以上或需要较好的扩充性能的系统应使用分立式系统。5.7系统容量配置571系统宜采用分散供电方式，容量不宜过大。单个系统容量不宜大于1200A,最大不应大于1600A。5.7.2 系统总输出容量应根据系统设计总负荷和蓄电池组的均充容量之和进行合理选择。5.7.3 系统中整流模块的额定输出电流（八）:5、10、20、30、40、50、80。模块的额定输出容量应根据系统设计容量大小合理选择，根据目前技术发展应用情况和需求，一体化系统宜采用10、20A模块;分立式系统宜采用20、40A模块。57.4 一个系统中，整流模块总数不应少于3个；并联使用的整流机架不宜超过3个。在一个整流机架内安装的整流模块不宜多于20个。57.5 5系统最大输出电流应按设计的最大负载电流加上蓄电池充电电流计算。充电电流一般按RO(0.1CiO)计算。当蓄电池后备时间配置大于2小时且系统交流输入中断的间隔时间大于48小时，充电电流可以按120(0.05Clo)计算。576整流模块配置根据系统最大输出电流采用N+1冗余配置。其中N个主用，NSlo个时，一个备用；N>10个时，每10个备用一个。5.8蓄电池组配置5.8.1 蓄电池组容量配置：蓄电池后备时间应满足系统满载时对通信系统供电保障的需要。重要通信系统的后备时间宜12Omin以上；一般通信系统的后备时间宜60min以上。5.8.2 蓄电池单体电压和组数确定：根据系统容量大小和后备时间长短，蓄电池单体电压可选2V、6V、12V,宜选择单体电压为2V的蓄电池组。5.8.3 每个系统的蓄电池组一般设置两组并联，最多的并联组数不应超过4组。表3绝缘电阻整定值系统电压(V)绝缘告警整定值范围(kQ)2401530（缺省值28）9直流配电要求9.1 基本要求9.1.1 直流输出配电装置包括直流总配电屏、直流二级配电屏和直流电源列柜及网络机柜的PDU等。9.1.2 输出全程正负极各级配电都应安装过流保护装置进行保护，过流保护装置应采用熔断器或直流断路器(末级除外)O熔断器或直流断路器的耐压水平应与系统的最高直流
