JGJ 284-2012 金融建筑电气设计规范【住建部2012年发布】.docx

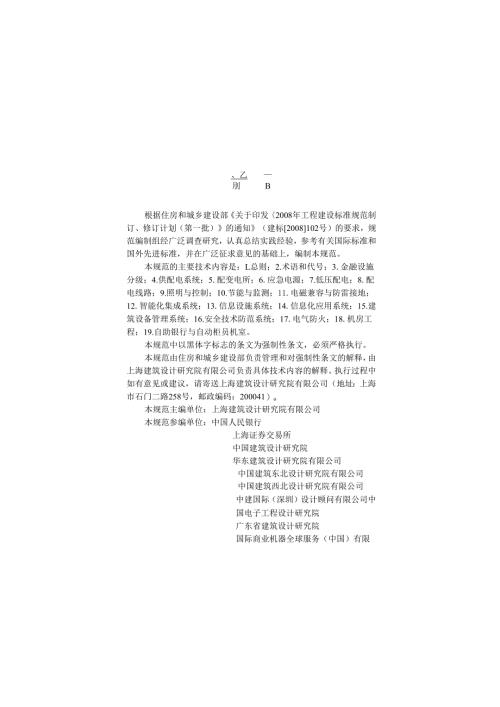

、乙刖B根据住房和城乡建设部关于印发2008年工程建设标准规范制订、修订计划（第一批）的通知（建标2008102号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规范。本规范的主要技术内容是：L总则；2.术语和代号；3.金融设施分级；4.供配电系统；5.配变电所；6.应急电源；7.低压配电；8.配电线路；9.照明与控制；10.节能与监测；11.电磁兼容与防雷接地；12.智能化集成系统；13.信息设施系统；14.信息化应用系统；15.建筑设备管理系统；16.安全技术防范系统；17.电气防火；18.机房工程；19.自助银行与自动柜员机室。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由上海建筑设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送上海建筑设计研究院有限公司（地址：上海市石门二路258号，邮政编码：200041）o本规范主编单位：上海建筑设计研究院有限公司本规范参编单位：中国人民银行上海证券交易所中国建筑设计研究院华东建筑设计研究院有限公司中国建筑东北设计研究院有限公司中国建筑西北设计研究院有限公司中建国际（深圳）设计顾问有限公司中国电子工程设计研究院广东省建筑设计研究院国际商业机器全球服务（中国）有限公司上海银欣高新技术发展股份有限公司霍尼韦尔（天津）有限公司溯高美索克曼电气（上海）有限公司本规范主要起草人员：陈众励李军朱文王力坚陈琪李炳华钟景华杨德才郭晓岩陈建飕陆振华陈志堂胡戎叶海东邓清成红文翁晓翔赵济安邵民杰俞勤潮陈亮黄文琦陈维克本规范主要审查人员：张文才侯维栋孙兰温伯银王金元程大章杜毅威周爱农王东林俞志敏海青胡毅Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols33 ClassificationofFinancialFacilities44 ElectricPowerSupplySystem54.1 GeneralRequirements54.2 loadGradingandPowerSupplyRequirements54.3 TheDistributionSystemanditsMonitoring75 Substation85.1 GeneralRequirements85.2 TheSubstationLocation85.3 DistributionTransformer95.4 TheElectricPowerCapacitorDevices96 EmergencyPowerSupply106.1 EmergencyGenerators106.2 UninterruptedPowerSupplySystem(UPS)117 LowVoltageElectricalPowerDistribution147.1 GeneralRequirements147.2 Low-voltageDistributionSystems147.3 Low-voltageElectricAppliance158 DistributionLine168.1 GeneralRequirements168.2 CableandInstallation169 LightingandControl179.1 GeneralRequirements179.2 LightingQuality179.3 LightingDesign189.4 EmergencyLighting189.5 LightingControl1910 EnergySavingandMonitoring2110.1 GeneralRequirements2110.2 LoadCalculation2110.3 DataCenterEnergyEfficiency(PUE)2210.4 EnergyMeasurementandMonitoring2211 ElectromagneticCompatibility,LightningProtectionandGrounding2411.1 GeneralRequirements2411.2 PowerQualityandInterferencesuppression2411.3 LightningProtectingforInformationSystemsOfFinancialFacilities2412 IntelligentSystemIntegration2612.1 GeneralRequirements2612.2 SystemFunctions2613 InformationFacilitySystem2713.1 GeneralRequirements2713.2 CommunicationandNetworkFacilities2713.3 IntegratedWiringSystem2813.4 Calling&.DemonstratingSystem2814 InformationApplicationSystem3014.1 GeneralRequirements3014.2 PropertyManagementSystem3015 BuildingManagementSystem3115.1 GeneralRequirements3115.2 ECCMonitoringSystems3116 SecurityTechnicalSystem3316.1 GeneralRequirements3316.2 SystemDisposition3316.3 SystemDesign3417 FireProtection3517.1 GeneralRequirements3517.2 AutomaticFireAlarmSystem3517.3 FireLinkageControlSystem3617.4 ElectricalFireMonitoringSystem3617.5 TheElectricalFirePreventionMeasuresofDataCenter3718 DateCenterEngineering3818.1 GeneralRequirements3818.2 ArchitecturalRequirements3818.3 AirConditioning3918.4 FireProtection4018.5 Grounding4018.6 Anti-staticMeasure4018.7 ECCRoom4119 Self-serviceBank&.AutomaticTellerMachineRoom4219.1 PowerDesign4219.2 Security42AppendixACalculationforReliabilityIndexofElectricPowerSupplySystem43AppendixBCalculationofGeneratorCapacityMatchingUPSSystem46ExplanationofWordinginThisCode48ListofQuotedStandards49Addition:ExplanationofProvisions511总贝!l1.0.1为规范金融建筑的电气设计，做到安全可靠、经济合理、技术先进、节能环保，制定本规范。1.0.2本规范适用于新建、扩建和改建的金融建筑及其设施的电气设计，不适用于银行金库、货币发行库等特殊金融场所的电气设计。1.0.3金融建筑电气设计应采取有效的节能措施，降低电能消耗；应选用符合国家现行有关标准的电气设备，严禁使用已被国家淘汰的电气产品。1.0.4金融建筑中的非金融设施的电气设计，可按现行行业标准民用建筑电气设计规范JGJ16执行。1.0.5金融建筑的供配电、安全技术防范、信息设施、电磁兼容与防雷接地等系统应与该建筑物中金融设施的等级相适应。1.0.6金融建筑电气设计除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和代号2.1 术语2.1.1 金融建筑financialbuilding为银行业及其衍生品交易、证券交易、商品及期货交易、保险业等金融业务服务的建筑物。2.1.2 金融设施financialfacilities金融建筑物中直接服务于金融业务的各种设备及其场所，包括计算机房、电源室、专用空调设备、营业厅等。2.1.3 数据监控中心enterprisecommandcenter(ECC)数据中心中用于对电源、空调、消防设备等辅助设备实施集中监测、集中操作和集中管理的场所。2.1.4 银行营业场所bankingbusinessplace办理现金出纳、有价证券、会计结算等业务的物理区域，包括营业厅(室)、与营业厅(室)相连通的库房、通道、办公室及相关设施。2.1.5 自动柜员机automatictellermachine(ATM)银行提供给客户用于自行完成存款、取款、缴费和转账等业务的设备。2.1.6 自助银行selfservicebank(SSB)银行设立的电子化无人值守营业场所，由客户使用银行提供的自动柜员机、自动存款机等设备，通过计算机、网络通信等信息技术，自行完成取款、存款、转账、缴费和查询等金融服务。2.1.7 银行金库bank-vaults中央银行货币发行库与主要存在于商业银行的现金业务库。2.1.8 货币发行库issuance-vaults保管国家待发行的货币一一发行基金暨黄金储备的金库，是5配变电所5.1 一般规定5.1.1 本章适用于交流电压为35kV及以下的配变电所设计。5.1.2 配变电所的设计方案应根据工程特点、负荷性质、用电容量、所址环境、供电条件和节约电能等因素确定，并宜适当考虑发展的余地。5.1.3 配变电所设计应符合现行国家标准3UOkV高压配电装置设计规范GB5OO6O>QOkV及以下变电所设计规范GB50053>并联电容器装置设计规范GB50227的有关规定。5.2 所址选择5.2.1 配变电所位置选择应符合下列规定：5.2.2 级金融设施应设数据中心专用配变电所，且应接近负荷中心；2特级、一级金融设施的专用配变电所不宜设置在地下室的最底层，当设在地下室的最底层时，应采取预防洪水及消防用水淹渍配变电所的措施；3特级金融设施专用配变电所至主机房电源室的低压线路应双路径敷设，一级金融设施专用配变电所至主机房电源室的低压线路宜双路径敷设。5.2.3 当配变电所设置在建筑物的地下室时，宜设置空调设备或机械通风与去湿设备。5.2.4 分期实施的金融设施的配变电所应预留后续配变电设备的安装空间、设备搬运及线缆敷设通道；后续工程施工时不得危及既有金融设施的安全运行。5.2.5 特级金融设施的专用配变电所中，不同电源的配变电设备应分别设置房间；控制（值班）室中，不同电源的监控设备之间宜采取隔离措施。5.3 配电变压器选择5.3.1
