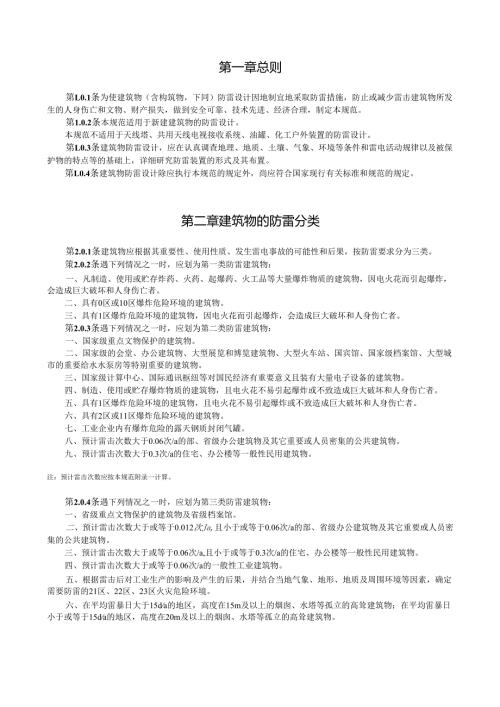

第一章总则第L0.1条为使建筑物（含构筑物，下同）防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。第1.0.2条本规范适用于新建建筑物的防雷设计。本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。第L0.3条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。第L0.4条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。策2.0.2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。二、具有0区或10区爆炸危险环境的建筑物。三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。五、具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。六、具有2区或11区爆炸危险环境的建筑物。七、工业企业内有爆炸危险的露天钢质封闭气罐。八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。注：预计雷击次数应按本规范附录一计算。第2.0.4条遇下列情况之一时，应划为第三类防雷建筑物：一、省级重点文物保护的建筑物及省级档案馆。二、预计雷击次数大于或等于0.012次Ja,且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。三、预计雷击次数大于或等于0.06次/a,且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物。五、根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。六、在平均雷暴日大于15da的地区，高度在15m及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15da的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。第三章建筑物的防雷措施第一节一般规定第3.1.1条各类防雷建筑物应采取防直击雷和防雷电波侵入的措施。第一类防雷建筑物和本规范第2.0.3条四、五、六款所规定的第二类防雷建筑物尚应采取防雷电感应的措施。第3.1.2条装有防雷装置的建筑物，在防雷装置与其它设施和建筑物内人员无法隔离的情况下，应采取等电位连接。第二节第一类防雷建筑物的防雷措施第321条第一类防雷建筑物防直击雷的措施，应符合下列要求：一、应装设独立避雷针或架空避雷线(网)，使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内。架空避雷网的网格尺寸不应大于5mx5m或6mx4m0二、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内，当有管帽时应按表321确定；当无管帽时，应为管口上方半径5m的半球体。接闪器与雷闪的接触点应设在上述空间之外。三、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等，当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧时，及发生事故时排放物才达到爆炸浓度的通风管、安全阀，接闪器的保护范围可仅保护到管帽，无管帽时可仅保护到管口。有管帽的管口外处于接闪器保护范围内的空间隔表3.2.1装置内的压力与周围空气压力的压力差(kPa)排放物的比重管帽以上的垂直高度(m)距管口处的水平距离(m)<5重于空气12525重于空气2.5525轻于空气2.55>25重或轻于空气55四、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设一根引下线。对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱，宜利用其作为引下线。五、独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离(图3.2.1),应符合下列表达式的要求，但不得小于3m：1.地上部分：当z<5R时，Sai0.4(Ji+0.1x)(3.2.1-1)当年三5吊时，Sal0.1(i+x)(3.2.1-2)当补加垂直接地体时，其长度应按下式确定:式中：Zv补加垂直接地体的长度（m）。(3.2.4-2)2.当土壤电阻率"为500m至3000m时，对环形接地体所包围的面积的等效圆半径大于或等于Up-360°m的情况，环形接地体不需补加接地体；对等效圆半径d小于-3600m的情况,袱。V11RXf）每一引下线处应补加水平接地体。当补加水平接地体时，其总长度应按下式确定：(3.2.4-3)(3.2.4-4)7/10-3600、A当补加垂直接地体时，其总长度应按下式确定：JlP-3600、AtJ380Fv7注：按本款方法敷设接地体时，可不计及冲击接地电阻值。七、当建筑物高于30m时，尚应采取以下防侧击的措施：1 .从30m起每隔不大于6m沿建筑物四周设水平避雷带并与引下线相连；2 .30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。八、在电源引人的总配电箱处宜装设过电压保护器。第3.2.5条当树木高于建筑物且不在接闪器保护范围之内时，树木与建筑物之间的净距不应小于5m。第三节第二类防雷建筑物的防雷措施第3.3.1条第二类防雷建筑物防直击雷的措施，宜采用装设在建筑物上的避雷网（带）或避雷针或由其混合组成的接闪器。避雷网（带）应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于IOmXIOm或12m×8m的网格。所有避雷针应采用避雷带相互连接。第332条突出屋面的放散管、风管、烟囱等物体，应按下列方式保护：一、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等管道应符合本规范第3.2.1条二款的要求。二、排放无爆炸危险气体、蒸气或粉尘的放散管、烟囱，1区、11区和2区爆炸危险环境的自然通风管，装有阻火器的排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管，本规范第3.2.1条三款所规定的管、阀及煤气放散管等，其防雷保护应符合下列要求：1 .金属物体可不装接闪器，但应和屋面防雷装置相连；2 .在屋面接闪器保护范围之外的非金属物体应装接闪器，并和屋面防雷装置相连。第3.3.3条引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于18mo当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应大于18m。第334条每根引下线的冲击接地电阻不应大于10o防直击雷接地宜和防雷电感应、电气设备、信息系统等接地共用同一接地装置,并宜与埋地金属管道相连；当不共用、不相连时，两者间在地中的距离应符合下列表达式的要求，但不应小于2m：Se220.3上Ai(3.3.4)式中Se2地中距离(m);上一分流系数，其值按附录五确定。在共用接地装置与埋地金属管道相连的情况下，接地装置宜围绕建筑物敷设成环形接地体。说明增加“信息系统”，因为信息系统防雷击电磁脉冲时接地必须连接在一起才能起到保护效果，而且应采用共用接地系统。将分流系数院选值的规定移至附录五。注：本条按局部修订条文(2000)已作修改。第335条利用建筑物的钢筋作为防雷装置时应符合下列规定：一、建筑物宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线。本规范第2.0.3条二、三、八、九款所规定的建筑物尚宜利用其作为接闪器。二、当基础采用硅酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层或有沥青质的防腐层时，宜利用基础内的钢筋作为接地装置。三、敷设在混凝土中作为防雷装置的钢筋或圆钢，当仅一根时，其直径不应小于IOmrno被利用作为防雷装置的混凝土构件内有箍筋连接的钢筋，其截面积总和不应小于一根直径为IOmm钢筋的截面积。四、利用基础内钢筋网作为接地体时，在周围地面以下距地面不小于0.5m,每根引下线所连接的钢筋表面积总和应符合下列表达式的要求：S4.24V(3.3.5)式中：S钢筋表面积总和(m五、当在建筑物周边的无钢筋的闭合条形混凝土基础内敷设人工基础接地体时，接地体的规格尺寸不应小于表3.3.5的规定。第二类防雷建筑物环形人工基础接地体的规格尺寸表3.3.5闭合条形基础的周长(m)扁钢(mm)圆钢X根数之直径(mm)三604×252x010240至<604×504x010或3x2<40钢材表面积总和4.24m2注：当长度相同、截面面相同时，宜优先选用扁钢；采用多根圆钢时，其敷设净距不小于直径的2倍；利用闭合条形基础内的钢筋作接地体时可按本表校验。.除主筋外，可计入箍筋的表面积。六、构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋的连接，钢筋与钢筋的连接应采用土建施工的绑扎法连接或焊接。单根钢筋或圆钢或外引颈埋连接板、线与上述钢筋的连接应焊接或采用螺栓紧固的卡夹器连接。构件之间必须连接成电气通路。第336条当土壤电阻率2小于或等于300m时，在防雷的接地装置同其它接地装置和进出建筑物的管道相连的情况下，防雷的接地装置可不计及接地电阻值，但其接地体应符合下列规定之一：一、防直击雷的环形接地体的敷设应符合本规范第324条六款1项的要求，但土壤电阻率2的适用范围应放大到小于或等于3000mo二、在符合本规范第3.3.5条规定的条件下利用槽形、板形或条形基础的钢筋作为接地体，当槽形、板形基础钢筋网在水平面的投影面积或成环的条形基础钢筋所包围的面积A大于或等于8011?时，可不另加接地体。三、在符合奉规范第335条规定的条件下，对6m柱距或大多数柱距为6m的单层工业建筑物，当利用柱子基础的钢筋作为防雷的接地体并同时符合下列条件时，可不另加接地体：1 .利用全部或绝大多数柱子基础的钢筋作为接地体；2 .柱子基础的钢筋网通过钢柱，钢屋架，钢筋混凝土柱子、屋架、屋面板、吊车梁等构件的钢筋或防雷装置互相连成整体；3 .在周围地面以下距地面不小于0.5m,每一柱子基础内所连接的钢筋表面积总和大于或等于0.8211第337条本规范第203条四、五、六款所规定的建筑物，其防雷电感应的措施应符合下列要求：一、建筑物内的设备、管道、构架等主要金属物，应就近接至防直击雷接地装置或电气设备的保护接地装置上，可不另设接地装置。二、平行敷设的管道、构架和电缆金属外皮等长金属物应符合本规范第3.2.2条二款的要求，但长金属物连接处可不跨接。三、建筑物内防雷电感应的接地干线与接地装置的连接不应少于两处。第338条防止雷电流流经引下线和接地装置时产
