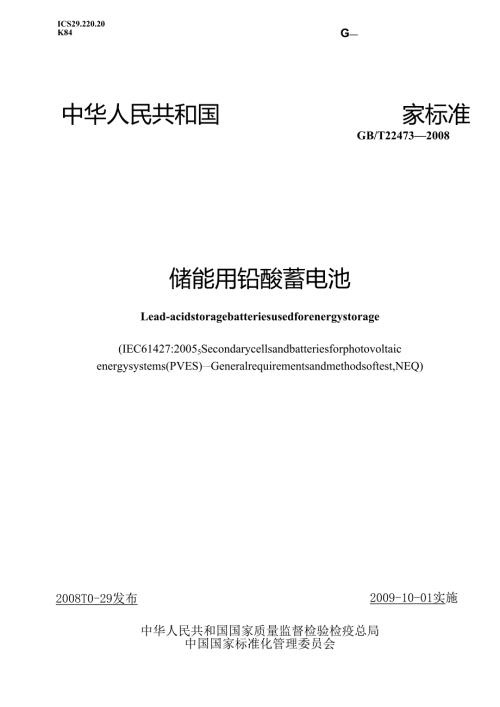

ICS29.220.20K84G中华人民共和国家标准GB/T224732008储能用铅酸蓄电池Lead-acidstoragebatteriesusedforenergystorage(IEC61427:20055Secondarycellsandbatteriesforphotovoltaicenergysystems(PVES)一Generalrequirementsandmethodsoftest,NEQ)2008T0-29发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会目次前言III1范围12规范性引用文件13术语、定义和符号14产品分类15技术要求26试验条件37试验方法48检验规则69标志、鳏、运输、贮存7本标准对应于IEC61427:2005太阳能光伏能量系统用蓄电池和蓄电池组一般要求和测试方法，与IEC61427:2005的一致性程度为非等效，主要差异如下：-按照我国国情对于IEC61427:2005的部分章、条进行重新编排；增加“产品分类”；增加“低温容量”一增加“容量一致性”；增加“触!性能”；增加“水损耗”增加“检验规则”增加“标志、簸、运输、贮存”；修改“充电接受能力”（缄“运彳5W；一删除“非酸性电解质蓄电池（镉银蓄电池）”项目技术要求和试验方法。本标准由中国电器工业协会提出。本标准由全国铅酸蓄电池标准化技术委员会（SAaTC69）归口。本标准主要起草单位：沈阳蓄电池研究所、山东圣阳电源股份有限公司、江苏双登集团有限公司、浙江古越蓄电池有限公司、浙江南都电源动力股份有限公司、绍兴汇同蓄电池有限公司、江苏福力特电源有限公司、上海复鑫电源科技有限公司、超威电源有限公司、浙江天能电池有限公司、江苏统博电气有限公司、丰日电器集团股份有限公司、江苏优德电源科技有限公司、江苏舜天松日新能源科技有限公司。本部分主要起草人：陈玉松、周庆申、王景川、曹苗根、李春林、朱文武、朱明海、向炳恩、周明明、杨制、刘粤荣、宋永江、钱学海、钱照旺。储能用铅酸蓄电池1范围本标准规定了供太阳能发电设备和风力发电机以及其他可再生能源的储能用铅酸蓄电池的产品分类、技术要求、试验条件、试验方法、检验规则、标志、包装、运输贮存等。本标准适用于额定电压为2V,6V和12V,储能用铅酸蓄电池(以下简称蓄电池)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.11蓄电池名词术语(GB/T2900.111988,eqvIEC60486:1986)3术语、定义和符号排气式储能用铅酸蓄电池ventedlead-acidbatteriesforenergystorage电池盖上有能够补液和析出气体装置的蓄电池(简称：排气式蓄电池)。阀控式储能用铅酸蓄电池valve-regulatedlead-acidbatteriesforenergystorage各个电池是密封的，但都带有在内压超出预定值时允许气体逸出的阀的储能用铅酸蓄电池(简称：阀控式蓄电池)。注：这种电池在正常情况下不能添加电解液。蓄电池周围温度ambienttemperatureofbatteries蓄电池外壁距离5cm以内的温度。C1oIOh率额定容量，单位为安时(Ah)OC12o120h率额定容量，单位为安时(Ah)。I1o-10h率放电电流，数值为CIo/10,单位为安培（八）。1120120h率放电电流，数值为C12o120,单位为安培（八）。Ce实际容量，单位为安时(Ah)。Ia充电接受能力试验在充电到10min的电流值，单位为安培（八）。4产品分类4.1产品名称及定义X-UlNP-XXy-IOh率额定容量阀控式一储能-蓄电池单体数目，每单体为2V例如：6-CNF-100含义6个单体，12V,储能阀控式，10h率额定容量100Ah。4.2产品的型号、规格及容量蓄电池产品的型号、规格及尺寸、10h率容量、12Oh率容量应符合表1中技术要求。表1型号额定电压/V10h率额定容量/Ah120h率额定容量/Ah最大外形尺寸/mm长宽高6-CN-101210141551001036-CN-201220241931681346-CN-601260602701732356-CN-651265723501661746-CN-100121001204101772406-CN-150121501805132222506-CN-20012200240521278270CN-3002300360175155370CN-4002400480215175370CN-5002500600245175370CN-100O210001200480175370CN-2000220002400500355370CN-300023.0003.6007103553705技术要求1.1 运行环境蓄电池必须在下列环境中平稳运行：温度：-3050、湿度小于90%、最高海拔高度4500mo1.2 容量5. 2.1IOh率容量蓄电池按7.2.1试验时，10h率实际容量在第六次或之前应不低于额定容量Clo。6. 2.2低温容量蓄电池按7.2.2试验时，10h率实际容量在第四次或之前应不低于额定容量的80%。5. 2.3120h率容量蓄电池按7.2.3试验时，120h率实际容量在第七次或之前应不低于额定容量的90虬5.3 容量一致性同批蓄电池120h率容量试验时，最大实际容量与最小实际容量差值不应大于5%。5.4 密封性能蓄电池按7.4试验时，蓄电池在与空气隔断后5s内电池内部压力稳定不变。5.5 充电接受能力蓄电池按7.5试验时，充电电流Ia与Ci0/10的比值，排气式蓄电池不应小于3.0;阀控式蓄电池不应小于2.0。5.6 荷电保持能力完全充电的蓄电池在环境温度为25°C±2°C开路贮存28d,贮存后剩余容量不应低于IOh率实际容量的85%。5.7 水损耗蓄电池按7.7试验时，按实际容量C。计算，蓄电池质量损失不得大于2g/Ah。5.8 循环耐久能力蓄电池按7.8试验时，阀控式蓄电池循环周期3次；排气式蓄电池循环周期4次。6试验条件1.1 测量仪器的精度1.1.1 仪表量程所用的仪表量程随被测电压和电流的量值而定，指针式仪表读数应在量程的后三分之一范围内。1.1.2 电压测量电压测量用的仪表准确度等级不应低于0.5级，内阻不应小于1kQVo1.1.3 电流测量电流测量用的仪表准确度等级不应低于0.5级。1.1.4 温度测量温度测量用的温度计应具有适当的量程，其分度值不应大于1,精度不低于05o1.1.5 电解液密度测量电解液密度测量用的密度计应具有适当的量程，其分度值不应大于0.005gc111.1.6 时间测量时间测量用的仪表应按时、分、秒分度，至少应具有±1%的准确度。1.1.7 尺寸测量尺寸测量用的量具，其分度值不应大于1n三o1.1.8 密封性能测量密封性能测量用的仪表，精度应不低于0.25级。1.1.9 质量测定称量蓄电池质量的衡器，应具有±0.05%以上的精度。1.2 电解液1.2.1 用于试验的完全充电排气式蓄电池的电解液密度为1.260gcm0.005gcm3(25°C)也可执行制造厂规定。1.2.2 蓄电池在完全充电状态时，电解液液面高度应高于保护板15mm20mm,也可执行制造厂规定。1.2.3 电解液应符合JB/T10052标准的规定。1.2.4 蓄电池用水应符合JB/T10053标准的规定。1.3 试验前的准备试验应在新的完全充电的蓄电池上进行。6. 3.1蓄电池的完全充电7. 3.1.1排气式蓄电池a)蓄电池在20°C25°C条件下，初充电用0.5010（八）电流；补充电用0.70口O（八）电流充电。当单体蓄电池平均电压达到2.4OV时，初充电改用0.2510（八）电流；补充电改用0.35（八）电流充电。在充电末期连续2h内蓄电池端电压变化每小时不大于0.05V,电解液密度无明显变化，认为蓄电池是完全充电。b)按制造厂规定的技术条件进行充电。c)调整蓄电池电解液密度至1.260gcm3±0.005gcm3(25°C)o8. 3.1.2阀控式蓄电池a)蓄电池在20°C25°C条件下，以单体蓄电池2.40V±0.01V(限流2.5IK)的恒电压充电至电流值5h稳定不变时，认为蓄电池是完全充电。GB/T224732008b)按制造厂规定的技术条件进行充电。7试验方法9. 1尺寸检查用分度值为1mm的直尺及量具检查蓄电池外形尺寸。10. 2容量试验7. 2.1Ioh率容量将完全充电蓄电池在充电结束后Ih24h内，蓄电池用IlO（八）电流放电，电池周围温度保持在25°C±5°C之间。在放电时间内电流值的变化应不大于1%,放电过程中每隔1h记录一次蓄电池电压；每隔2h记录一次蓄电池周围温度。当蓄电池单体电压达到1.90V时，每隔5min记录一次，当蓄电池单体电压达到1.80V时，停止放电并记录放电时间和周围温度。并按公式(1)换算到基准温度25时的实际容量。Q=L-Z(1)cl÷(i-25)式中：Ce实际容量，单位为安时(Ah);1. 10h率放电电流或120率放电电流，单位为安培（八）;T一初始温度为t时放电时间，单位为小时（三）;t初始温度，单位为摄氏度();0.006:10h率容量温度系数，单位为每摄氏度T试验后，蓄电池应再次完全充电。7.2.2低温容量将完全充电蓄电池在充电结束后1h内，置于-10°C±2°C环境中IOh以上，用IO（八）电流进行放电，电池周围温度保持在-10°C±2°C之间。在放电时间内电流值的变化应不大于1%,放电过程中每隔2h记录一次蓄电池电压。当电压达到1.90V时，每隔5min记录一次，当电压达到1.80V时，停止放电并记录放电时间。7.2.3120h率容量将完全充电蓄电池在充电结束后Ih24h内，蓄电池用匕2O（八）电流放电，电池周围温度保持在25°C±5°C之间。在放电时间内电流值的变化应不大于1%,放电过程中每隔10h记录一次蓄电池电压；每隔20h记录一次蓄电池周围温度。当蓄电池单体电压达到1.95V时，每隔30min记录一次，当蓄电池单体电压达到1.85V时，停止放电并记录放电时间。并按公式(1)换算到基准温度25。C时的实际容量。7.3容量一致性蓄电池按7.2.2进行12Oh率容量试验后，
