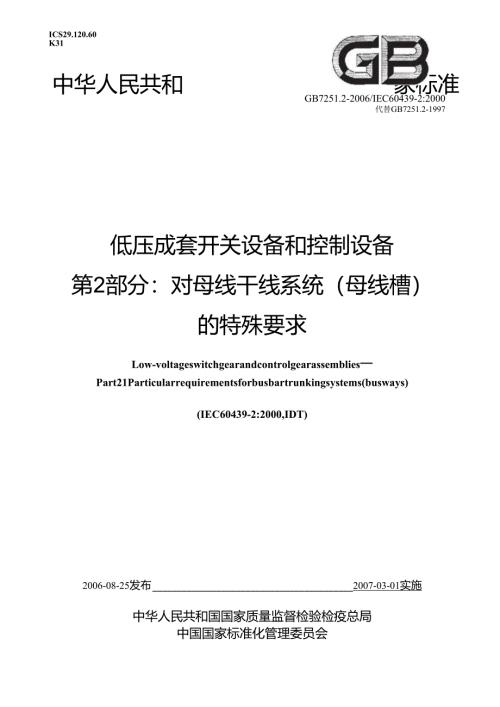

ICS29.120.60K31中华人民共和家标准GB7251.2-2006/IEC60439-2:2000代替GB7251.2-1997低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求Low-voltageswitchgearandcontrolgearassemblies一Part21Particularrequirementsforbusbartrunkingsystems(busways)(IEC60439-2:2000,IDT)2006-08-25发布2007-03-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会低压成套开关设备和控制设备第2部分：对母线干线系统(母线槽)的特殊要求1总则1.1 范围与目的增加以下段落：本部分适用于居民区、商业区、公共场所、农业和工业房屋建筑的母线干线系统(BTS)及馈电和配电的辅助设施。本部分也适用于装有通讯和/或控制系统的母线干线系统或者通过分接单元提供照明的母线系统，但不适用于符合GB“139612003的供电线路系统。本部分所述的母线干线系统(包括各种长度单元和弯曲单元在内)，如果按照本部分第8章进行了试验则认为是型式试验成套设备(TTA)。分接单元可认为是部分型式试验成套设备(PTTA)。1.2 规范性引用文件增加：GB/T5169.101997电工电子产品着火危险试验试验方法灼热丝试验方法总则(idtIEC60695-2-1/0:1994)GB/T5169.111997电工电子产品着火危险试验试验方法成品的灼热丝试验和导则(idtIEC60695-2-1/1:1994)GB/T5169.121999电工电子产品着火危险试验试验方法材料的灼热丝可燃性试验(idtIEC60695-2-1/2:1994)GB/T5169.131999电工电子产品着火危险试验试验方法材料的灼热丝起燃性试验(idtIEC60695-2-1/3:1994)GB7251.12005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备(IEC60439-1:1999,IDT)GB13539.1低压熔断器第1部分：基本要求(GB13539.12002,IEC60269-1:1998,IDT)GB13539.2低压熔断器第2部分：专职人员使用的熔断器的补充要求(主要用于工业的熔断器(GB/T13539.22002,IEC60269-2:1986,IDT)GB13539.3低压熔断器第3部分：非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔断器(GB13539.31999,idtIEC60269-3:1987)GB/T139612003灯具用电源导轨系统安全要求(IEC60570:1995,IDT)GB14048.22001低压开关设备和控制设备低压断路器(idtIEC60947-2:1997)GB/T18380.32001电缆在火焰条件下的燃烧试验第3部分：成束电线或电缆的燃烧试验方法(idtIEC60332-3:1992)IEC60269-4低压熔断器IEC60269-5低压熔断器IEC60909:1988三相交流系统短路电流计算ISO834-kl999耐火试验建筑结构部件2术语和定义2.1.1.2部分型式试验的低压成套开关设备和控制设备partiallytype-testedlow-voltageswitchgearandcontrolgearassembly(PITA)用下文代替原文：仅适用于分接单元。2.3.4母线干线系统(母线槽)busbartronkingsystem(busway)在条款末尾增加：用于通讯和/或控制的附加导体。增加以下术语和定义：2.3.5母线干线单元pusbartrunkingunit母线干线系统的一个单元，它由母线、母线支撑件和绝缘件、外壳、某些固定件及与其他单元相接的连接件组成。它可具有分接装置也可无分接装置。注：干线系统的单元有不同的几何形状，例如；直形、肘形、T形或十字形。2.3.6带分接装置的母线干线单元bosbartrumkingunitwithtap-offfacilities由制造商预先制造成可在一点或多点上安装分接单元的母线干线单元。分接单元连接到母线干线单元时，可要求也可不要求母线系统与电源断开。2.3.7滑触式分接母线干线单元busbartrunkingamitwithtrolley-typetap-offfaeilitfes允许使用滚轮型或滑触型分接单元的母线于线单元。2.3.8母线干线变容单元busbartrunkingadapteronit用于连接同一系统中不同型号或不同额定电流的两种单元的母线干线单元2.3.9母线于线热膨胀单元hisbartrunkingthermalexpansionunit允许母线由于系统的热膨胀在轴向有一定移动量的母线干线单元。注：按照设计，膨胀体可用于外壳内的导体或同时用于外壳和导体，2.3.10母线换相单元busharphasetransppsitionunit用于改变相导体的相应位置以平衡电抗或改变相的排列位置的一种母线干线单元(如：L1-Lz-L3-N转换成N-La-L2-L)。2.3.11母线干线弯曲单元flexiblebusbartrunkinganit导体和外壳设计成安装时可以转换方向的一种母线干线单元。2.3.12母线干线馈电单元busbartrunkingfeederunit用作任何进线单元的母线下线单元。该单元与电源连接时可要求或不要求电源断开。2.3.13分接单元tap-offunit用于从带分接装置的母线干线单元（见2.3.6）中分接出电源的一种输出装置。如：滚轮装置、滑触装置或插人装置。分接单元可以永久连接而且可以用于与一个或任何电源、通讯或控制电路的组合装置连接。分接单元可带有附件，如保护器件（熔断器、熔断开关、开关熔断器、断路器、剩余电流断路器）、通讯或遥控电子设备、接触器、接线插座和连接器件（预制线，螺钉型或非螺钉型端子）等。分接单元可以是部分型式试验成套设备（PTTA）。2.3.14用于建筑移动结构的母线于线单元busbartrunkingunitforbuildingmovements一种允许建筑物由于热影胀和收缩面移动的母线于线单元。2.3.15母线干线火焰挡振单元busbartrunkingfirebarrierunit火焰条件下，用于在规定时间内陈业火焰变延的一种带或不带附加部件的母线干线单元或其一部分。2.3.16母线干线耐火单无busbartrunkingfireresistantunit火焰条件下，用于在规定时间内保持电路完整性的一种带或不带附加部件的母线于线单元。3成套设备的分类在已有破拼号后增加：使用时可耐受的机械负载（见7.1.1.1至7.1,1.3）耐火和火焰蔓延，（如果适用（见7.1.1.4至7/1.1.7）。增加下面新段：母线干线慕统却他们的附件要依据设计类型（户内和户外场所，各种位置，不同的安装条件）进行安装：因止Lbts制造晦应说明使用条件。4成套设备的电气性能4.5 额定限制短路电流在注下增加注3:注3:如果有相应的保护器件（见8,2.3.2.4）:有必要说明额定限制短路电流（12）（例如分接单元）。增加以下新条款：4.9 母线干线系统的电气性能4.9.1 系统的电阻、电抗和阻抗值制造商应按照第5章的规定给出下列系统中相导体的特性：每米相导体平均电阻值：R2o在温度为+20°C时的电阻值；Ri在额定电流I、稳定状态下工作温度为1时的电阻值。每米相导体平均电抗值：Xi在额定电流J、额定频率为F时的电抗值。每米相导体平均阻抗值：Z1在稳定状态下工作温度为1时的阻抗值。注：这些值是按照8.2.9通过直接测量或通过测量计算确定的观附录N的N.1）。系统电压降可通过这些电阻和电抗值的计算确定（见附录J）。稳定状态下工作温度I等于额定电流L时的温升ABl加母线干线系统的一般环境温度35Z1=（R1斗Xi2）也是稳定状态下工作温度81时的系统相序阻抗（正或负）。4.9.2 故障条件下系统的电阻、电抗和阻抗值下面规定适用于额定电流大于100A的母线干线系统。为了计算母线干线系统中每个电气安装点的短路电流和故障电流，制造商应按照第5章的规定给出以下故障回路阻抗值。下面任一种方法可用作这类故障电流的计算：a）对称法：（见IEC60909:1988）在温度为+20时考虑每米导体的零序阻抗：ZophN相对NZoPEX相对PENZohPE相对PEb）阻抗法在温度为+20时考虑每米导体的平均电阻：Rophph相对相RhophN相对NRomFEN相对PENRbophPF相对PE在系统稳定状态下工作温度，额定电流In时考虑每米导体的平均电阻：Rbphph相对相Rb1phN相对NRbphPEN相对PENRbJPh随相对PE在额定频率E额定电流In时考虑每米导体的平均阻抗：Xbpbph相对相XbN相对NXbphPEN相对PENXbphPE相对PE注：这些值可通过直接测量或通过测量计算来确定（见附录N.2）。4. 9.3系统的短路特性制造商应给出下面一个或多个母线干线系统中导体的额定短路特性；Im额定限制短路电流（八）Iw额定短时耐受电流（八）（按照7.5.2和8.2.3的规定）Ik额定峰值耐受电流（八）（按照7.5.2和8.2.3的规定）5提供成套设备的资料5. 1铭牌第一段后增加下段：铭牌应放在每个母线干线单元靠近一端的地方和每个分接单元上。如果母线干线外壳被用作PE导体，而且只提供一个端子与外壳外部连接，则该端子应按7.6.5.2进行标注。增加U）和V）：U）系统的电阻、电抗和阻抗值（见4.9.Dov)故障条件下系统的电阻、电抗和阻抗值(见4.9.2)o6使用条件6.1.1周围空气温度增加以下新条款：6.1.1.3母线干线系统基准周围空气温度如无其他规定，制造商应根据表2和8.2.1.3给出在35C基准周围空气温度时的母线干线系统的额定电流。如果适用，制造商应给出额定系数k(35时kj=l),以便根据安装条件的温度范围确定系统的允许电流(I=k×Ia)06.2特殊使用条件增加以下新条款：6.2.11母线干线系统安装条件如果一条母线干线系统可以在不同的安装条件下使用(例如：导体方位的改变)，根据第3章，制造商应给出相应的安装系数(k2)如果有的话，以确定系统最后允许电流等于I=L×k2XIo6.2.12工频磁场在某些安装条件下，可能需要了解母线干线周围的工频磁场强度(例如：高速数据网站，辐射设备工作站监控器等)。母线干线周围磁场强度的测量和计算方法在附录K中给出。7设计和结构7.1 机械设计7.1.1 总则增加以下部分：母线干线系统应按照型式试验成套设备和控制设备(TTA)进行设计。根据制造商的规定，母线干线系统应能耐受：7.1.1.1 载(见7.1.1.1);7.1.1.2 载(见7.1.1.2);或特殊机械负载(见7.1.1.3)。7.1.1.3 正常机械负载对
