GB 7260.1-2008 不间断电源第1-1部分 一般规定和安全要求.docx

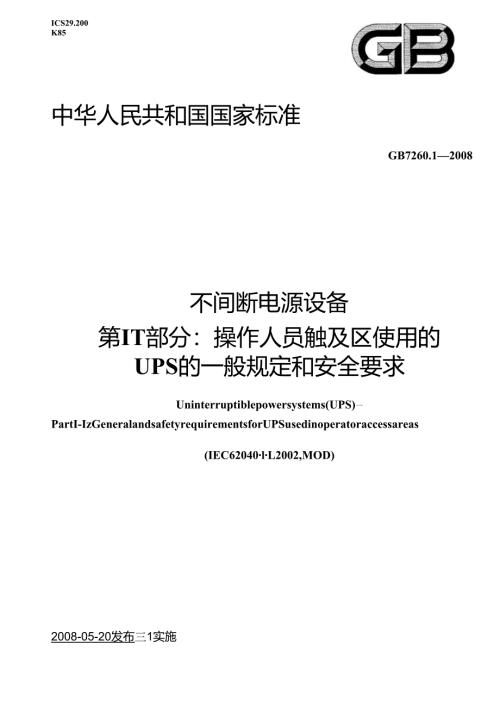

ICS29.200K85中华人民共和国国家标准GB7260.12008不间断电源设备第IT部分：操作人员触及区使用的UPS的一般规定和安全要求Uninterruptiblepowersystems(UPS)一PartI-IzGeneralandsafetyrequirementsforUPSusedinoperatoraccessareas(IEC62040lL2002,MOD)2008-05-20发布三1实施J三中华人民共和国国家质量监督检验检疫总局岩希中国国家标准化管理委员会及布-JL-刖S本部分的全部技术内容为强制性。GB7260不间断电源设备(UPS)分为以下几个部分：第1-1部分：操作人员触及区使用的UPS的一般规定和安全要求；一第1-2部分：限制触及区使用的UPS的一般规定和安全要求；一第2部分：电磁兼容性(EMC)要求；第3部分：确定性能的方法和试验要求。本部分为GB7260的第1-1部分。本部分修改采用IEC62040-1-1:2002不间断电源设备第IT部分：操作人员触及区使用的UPS的一般规定和安全要求。本部分与IEC62040-1-1:2002相比，存在如下技术性差异：本部分的4.5.15修改为“除非用户另有要求，提供给最终用户的文件资料、人机交互界面以及标识均应使用规范中文。”本部分的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录K、附录L、附录M和附录N为规范性附录，附录H、附录J和附录X为资料性附录。本部分由中国电器工业协会提出。本部分由全国电力电子学标准化技术委员会(SAC/TC60)归口。本部分负责起草单位：艾默生网络能源有限公司、上海复旦复华科技股份有限公司。本部分参加起草单位：中达电通股份有限公司、青岛整流器制造有限公司、西安电力电子技术研究所、青岛经济技术开发区创统科技发展有限公司。本部分主要起草人：邱见青、王敖生、江伟石、张希范、蔚红旗、隋学礼、吴胜章、邵明乐、周观允、王英、王伟辉。本部分是首次发布。不间断电源设备第IT部分：操作人员触及区使用的UPS的一般规定和安全要求1范围和特殊应用1.1 范围GB7260的本部分适用于直流环节具有储能装置的电子式不间断电源设备。本部分引用了GB49432001及IEC60950-1:2001的相关内容。本部分包括的不间断电源设备(UPS)的主要功能是保证交流电源输出的连续性。UPS也可使电源保持规定的特性，从而提高电源质量。GB49432001及IEC60950-1:2001相关章节中关于地区差异的注释同样适用。本部分适用于预定安装在操作人员触及区内、用于低压配电系统的移动式、驻立式、固定式或嵌装式的UPS。本部分规定了保证操作人员和可能触及设备的外行人员安全的要求。当特别说明时，也适用于维修人员。本部分旨在保证按制造商规定的方法安装、操作和维修UPS的安全。UPS可是单一UPS单元，也可是内部互连的UPS系统。本部分不包括直流供电的电子镇流器(IEC60924和IEC60925)和基于旋转电机的UPS。有关预定安装在限制触及区的UPS的一般要求和安全要求见GB7260.4,电磁兼容性(EMC)要求和定义见GB7260.2o1.2 特殊应用尽管本部分并未包括所有类型的UPS,但仍可作为其指导性文件。对于一些特定用途的UPS,可能需要对本部分规定附加一些要求。这些特定用途有：-预定暴露工作在如下环境中的UPS:极端温度，过量粉尘、潮湿或振动，可燃性气体，腐蚀性或爆炸性气氛等；处于患者身体触及区1.5m内、配备有UPS的医疗电子设备；UPS承受的瞬态过电压超过GB/T16935.11997中的过电压类别11的规定时，UPS的供电部分可能需要附加保护措施；UPS用于可能浸水和异物侵入的场合需要附加要求。这些要求的导则和相关试验见附录H;一长时间(超过30min)方波输出运行的UPS应符合GB/T7260.32003中的5.3.12电压波形失真试验，以验证负载的兼容性。注：预定在车辆、轮船或飞行器上或热带区域使用的UPS,或海拔高度100Om以上地区使用的UPS,可能需要不同的要求。2规范性引用文件下列文件中的条款通过GB7260的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包含勘误的内容)或修订版均不适用于本部分，然而，鼓励按本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB4208外壳防护等级(IP代码)(GB42082008,IEC60529:2001,IDT)GB49432001信息技术设备的安全(eqvIEC60950:1999)GB/T5465.2电气设备用图形符号(GB/T5465.21996,idtIEC60417:1994)GB68291995剩余电流动作保护器的一般要求(eqvIEC60755及其修正件1:1986和修正件2:1992)GB7260.2不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求(GB7260.22003,IEC62040-2:1999,MOD)GB/T7260.3不间断电源设备(UPS)第3部分：确定性能的方法和试验要求(GB/T7260.32003,IEC62040-3:1999,MOD)GB7260.4不间断电源设备(UPS)第1-2部分：限制触及区使用的UPS的一般规定和安全要求(GB7260.42008,IEC62040-1-2:2002,MOD)GB16916.12003家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部分：一般规则(IEC61008-1:1996,MOD)GB16917.12003家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分：一般规则(IEC61009-1:1996,MOD)GB/T16935.11997低压系统内设备的绝缘配合第一部分：原理、要求和试验(idtIEC60664-1:1992)GB/T170452006:电击防护装置和设备的通用部分(IEC61140:2001,IDT)IEC60950-1:2001信息技术设备安全第1部分：一般要求IEC61000-2-2:2002电磁兼容第2-2部分：环境公用低压供电系统低频传导骚扰及信号传输的兼容水平3定义3.1总则本部分采用下列定义。GB49432001和IEC60950-1:2001的相关定义也适用于本部分。除非另有规定，本部分使用的“电压”和“电流”均为方均根值(RMS值)。注：当存在非正弦波信号时，应使用能给出真实方均根读数的测量仪器。3.1.1不间断电源设备UnintemlPtiblepowersystemUPS由变流器、开关和储能装置(如蓄电池)组合构成的，在输入电源故障时维持负载电力连续性的电源设备。3.1.2旁路bypass替代间接UPS的内部或外部供电通路。3.1.3主电源primarypower由公用供电系统或用户的发电机提供的电力。3.1.4反向馈电backfeed在储能运行方式和主电源不可用的情况下，UPS内的一部分电压或能量直接或通过泄漏通路反向馈送到任一输入端子。3.1.5反向馈电保护backfeedprotection减小反向馈电引起的电击危险的控制方案。3.1.6储能供电运行方式storedenergymodeUPS在下列供电情况下运行：主电源断开或超出给定的允差；蓄电池正在放电；负载在给定范围内；输出电压在给定允差内。3.2 UPS电气参数3.2.1额定电压ratedvoltage制造商声明的输入或输出电压（三相供电系统指线电压）。3.2.2额定电压范围ratedvoltagerange制造商声明的输入或输出电压范围，以额定电压的下限值和上限值表示。3.2.3额定电流ratedcurrent制造商声明的UPS最大输入或输出电流。3.3 负载类型3.3.1正常负载normalload尽可能接近制造商操作说明规定的正常使用中最严酷条件的运行方式。但是，当实际使用条件比制造商推荐的最大负载条件明显严酷时，应使用能施加的最大负载。注：UPS基准正常负载条件的例子见附录M。3.3.2线性负载linearload来自电源的电流由下述关系式描述的负载：I=UZ式中：1负载电流；u电源电压；Z负载阻抗。3.3.3非线性负载non-linearload负载阻抗参数（Z）不再是恒定常数，而是随诸如电压或时间等其他参数变化的负载（参见附录M）。3.4 与电源的连接GB49432001的1.2.5的定义与下述条款一并适用。3.4.1电源软线powercord用于互连目的的柔性软线或多芯导线。3.5电路和电路特性circuitsandcircuitcharacteristicsIEC6095OT:2001的1.2.8的定义适用。3.5.1危险电压hazardousvoltageGB49432001的L2.8.4的定义适用。3.6绝缘insulationGB49432001的L2.9的定义适用。3.7设备可移动性equipmentmobilityGB49432001的L2.3的定义适用。3.8UPS的绝缘类别insulationclassesofUPSGB49432001的1.2.4的定义适用。3.9外壳enclosuresGB49432001的L2.6的定义适用。3.10可触及性accessibilityGB49432001的L2.7的定义适用。3.11零部件componentsIEC60950-1:2001的1.2.11的定义适用。3.12配电系统powerdistributionGB49432001的1.2.8的定义适用。3.13可燃性flammabilityIEC60950-1:2001的1.2.12的定义适用。3.14其他miscellaneousGB4943-2001的L2.13的定义与以下条款一并适用。3.14.1型式试验typetestGB49432001的1.4.2的定义与以下内容一并适用。在本部分范围内，如果通过检验或特性试验来检查材料、元器件、部件的符合性，允许通过检查任何相关数据或适用的以往试验结果代替规定的型式试验。注：对于大型或大功率设备，可能不具备合适的试验设施进行某些型式试验。上述情况也存在于某些电气试验。这些试验的模拟设备无法从商业途径获得或特殊的试验设施超出了制造商所能解决的范围。3.15通讯网络telecommunicationnetworks下列定义适用：GB49432001的1.2.8.9,1.2.8.10,1.2.8.11,1.2.8.12,1.2.13.8。4试验的一般条件GB49432001的1.4.1,L4,2,1.4.3,1.4.6,1.4.7,1.4.10,1.4.11,L4.13,L4.14及IEC60950-1:2001的L4.8,1.4.12与以下条款一并适用。只有漏电流和温升试验应在输入电压的允差内进行，其他试验均在标称输入电压下进行。4.1 试验时的工作参数除非本部分其他条款中规定了特定试验条件，且这些条件显然
