GB 50343-2004 建筑物电子信息系统防雷设计规范条文说明.docx

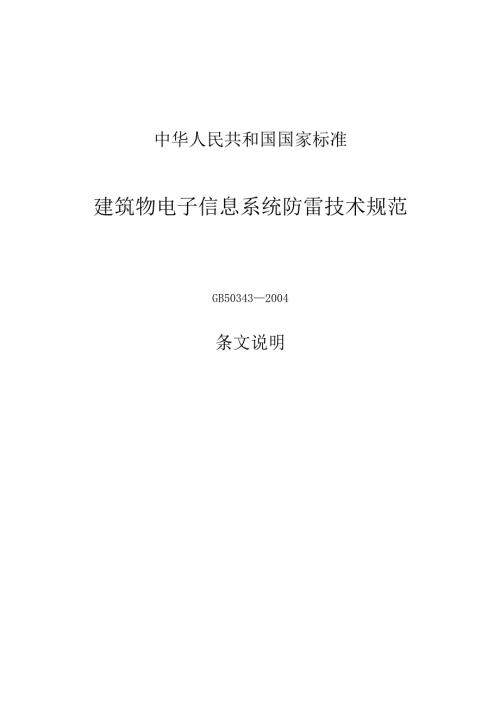

中华人民共和国国家标准建筑物电子信息系统防雷技术规范GB503432004条文说明目次1总则13 雷电防护分区33.1 地区雷暴日等级划分33.2 雷电防护区划分34 雷电防护分级44 .1一般规定45 .2按雷击风险评估确定雷电防护等级4按雷击风险评估确定雷电防护分级计算实例55 防雷设计105.1 等电位连接与共用接地系统设计105.2 屏蔽及布线155.3 防雷与接地166 防雷施工216.1 接地装置安装216.4 等电位接地端子板（等电位连接带）216.5 浪涌保护器217施工质量验收227 .1验收项目228维护与管理228 .1维护223雷电防护分区3.1 地区雷暴日等级划分3. 1.2关于地区雷暴日等级划分，国家还没有制定出一个统一的标准，不少行业根据需要，制定出本行业标准，如DL/T620-1997,YD/T5098等，这些标准划分地区雷暴日等级都不统一。本规范主要用于电子信息系统防雷，由于电子信息系统承受雷电电磁脉冲的能力很低，所以对地区雷暴日等级划分较之电力等行业的标准要严。在本标准中，将年平均雷暴日超过60天的地区定为强雷区。3.2雷电防护区的划分3.2.2雷电防护区的分类及定义，引用IEC61312-1规定的分类和定义。34雷电防护分级4. 1一般规定4.1.2雷电防护工程设计的依据之一是雷电防护分级，其关键问题是防雷工程按照什么等级进行设计，而雷电防护分级的依据，就是对工程所处地区的雷电环境进行风险评估，按照风险评估的结果确定电子信息系统是否需要防护，需要什么等级的防护。因此，雷电环境的风险评估是雷电防护工程设计必不可少的环节。雷电环境的风险评估是一项复杂的工作，要考虑当地的气象环境、地质地理环境；还要考虑建筑物的重要性、结构特点和电子信息系统设备的重要性及其抗扰能力。将这些因素综合考虑后，确定一个最佳的防护等级，才能达到安全可靠、经济合理的目的。4.2按雷击风险评估确定雷电防护分级4.2.2电子信息系统设备因雷击损坏可接受的最大年平均雷击次数NC值，至今，国内外尚无一个统一的标准。国际电工委员会标准IEC61024-1：“建筑物防雷”指南A和IEC61662：1995-04雷击危害风险评估指出：建筑物允许落闪频率Nc在雷击关系到人类、文化和社会损失的地方，NC的数值均由IEC成员国国家委员会负责确定。在雷击损失仅与私人财产有关联的地方，NC的数值可由建筑物所有者或防雷系统的设计者来确定，由此可见，NC是一个根据各国具体情况确定的值。法国标准NFC-17-102：1995附录B：“闪电评估指南及ECPl保护级别的选择”中，将NC定为5.8×o-3c,C为各类因子，它是综合考虑了电子设备所处地区的地理、地质环境、气象条件、建筑物特性、设备的抗扰能力等因素进行确定。若按该公式计算出的值为IOT数量级，即建筑物允许落闪频率为万分之几，而一般情况下，建筑物遭雷击的频率在强雷区为十分之几或更大，这样一来，几乎所有的雷电防护工程，不管是在少雷区还是在强雷区，都要按最高等级A设计，这是不合理的。在本规范中，将NC值调整为Nc=5.8X10T5c,这样得出的结果：在少雷区或多雷区，防雷工程按A级设计的概率为10%20%左右；按B级设计的概率为70%80%；少数设计为C级和D级。这样的一个结果我们认为是合乎我国实际情况的，也是科学的。按雷击风险评估确定雷电防护等级计算实例按附录A中Nl式计算程序如下：一、建筑物年预计雷击次数N1=KXNgXAe（次/年）1 .建筑物所处地区雷击大地的年平均密度Ng=0.024×Tdk3（次/平方公里年）附表1Ng按典型雷暴日Td的取值Td值Td1-3Ng=O.024×Td1-3(次/平方公里年)202013=49.1291.179404013=120.972.90606013=204.934.918808013=297.867.1492 .建筑物等效截收面积Ae的计算（按附录A图A.1）建筑物的长（L）、宽（W）、高（三）（m）1)当HVlOOm时，按下式计算每边扩大宽度D=H(200-H)建筑物等效截收面积Ae=LXW+2X(L+W)×H(200-H)+11×H(200-H)×106(W)2)当HNlOOm时Ae=(L×W+2H(L+W)+JrH2×106(km2)3 .校正系数K的取值1.0、1.5、1.7、2.0(根据建筑物所处的不同地理环境取值)4. Nl值计算N1=K×NgXAe分别代入不同的K、%、Ae值，可计算出不同的Nl值。二、建筑物入户设施年预计雷击次数M计算1.-=NgXALAze=AL+A，式中：AL电源线入户设施的截收面积(W),见附表2A，一信号线入户设施的截收面积(W)，见附录20均按埋地引入方式计算M值附表2入户设施的截收面积(km?)线缆敷设方L(m)ds(m)备注100250500低压电源埋地线缆2000.040.100.20Ael=2XdsXLXlO-65000.100.250.5010000.200.501.0高压电源埋地电缆2000.0020.0050.01AJ=O.1XdsXLXIO_65000.0050.01250.02510000.010.0250.05埋地信号线缆2000.040.100.2Aze2=2XdsXLXlO-65000.100.250.510000.200.51.0三、建筑物及入户设施年预计雷击次数N的计算N=Nl+N2=KXNg×Ae+Ng×A=Ng×(KAe+Ae)四、电子信息系统因雷击损坏可接受的最大年平均雷击次数Nc的确定。Nc=5.8×IOTsc式中：C为各类因子，取值按附表3附表3C的取值C值大中小备注C12.51.50.5C23.02.51.0C33.01.00.5C42.01.00.5C52.01.00.5C61.41.20.8G+G+C3+C4+C5+C613.98.23.8五、雷电电磁脉冲防护分级计算防雷装置拦截效率的计算公式：E=l-NcNE>0.98定为A级0,90<E0.98定为B级0,80<E0.90E0.8定为C级定为D级1、取外引高压电源埋地线缆长度为500m,外引埋地信号线缆长度为200m,土壤电阻率取250m,建筑物如附表3中所列6种C值，计算结果列入附表4中。2、取外引低压电源埋地线缆长度为500m,外引埋地信号线缆长度为200m,土壤电阻率取500m,建筑物如附表3中所列6种C值，计算结果列入附表5中。附表4风险评估计算实例建筑物种类电信大楼通信大楼医科大楼综合办公楼高层住宅宿舍楼建筑物外形尺寸(m)L6054741403660W402252603613H130971451606824建筑物等效截收面Ae(Km2)0.08150.04780.10640.15280.04310.0235入户设施截收面积Aze(Km2)Azel0.01250.01250.01250.01250.01250.0125Aze20.10.10.10.10.10.1建筑物及入户设施年预计雷击次数(次/年)Td(日)200.2290.1890.2580.310.1840.16400.5630.4650.6360.770.450.395600.9540.791.081.300.760.67801.391.151.571.891.110.97电子信息系统设备因雷击损坏可接受的最大年平均雷击次数NC(次/年)各类因子C0.01320.01320.01320.01320.01320.01320.02230.02230.02230.02230.02230.02230.04820.04820.04820.04820.04820.0482注：外引高压电源埋地电缆长500m、埋地信号电缆长200m,P=250Qm,NC=5.8×10-15C,C=Ci+C2+C3+C4+C5+C电信大楼E值(E=bNcN)鸿信大莺E值(E=1-NJN)204060802040608013.90.9420.9770.9860.99113.90.9300.9720.9830.9898.20.9030.9600.9770.9848.20.8820.9520.9720.9813.80.7900.9140.9490.9653.80.7750.8960.9390.958医科大楼E值(E=I-NJN)综合办公娄E值(E=1-NC小)20406080X、2040608013.90.9490.9790.9890.99213.90.9560.9830.9900.9938.20.9140.9650.9790.9868.20.9280.9710.9830.9883.80.8130.9240.9550.9693.80.8450.9370.9630.974高层住宅E值(E=1-NcN),宿舍楼,E值(E=I-Nc/N)N20406080X.2040608013.90.9280.9710.9830.98813.90.9180.9670.9800.9868.20.8790.9500.9710.9808.20.8600.9440.9670.9773.80.7380.8930.9370.9573.80.6990.8780.9280.950附表5风险评估计算实例建筑物种类电信大楼通信大楼医科大楼综合办公楼高层住宅宿舍楼建筑物外形尺寸(m)L6054741403660W402252603613H130971451606824建筑物截收面积Ae(Km2)0.08150.04780.10640.15280.04310.0235入户设施截收
