GB 13028-91 隔离变压器和安全隔离变压器 技术要求.docx

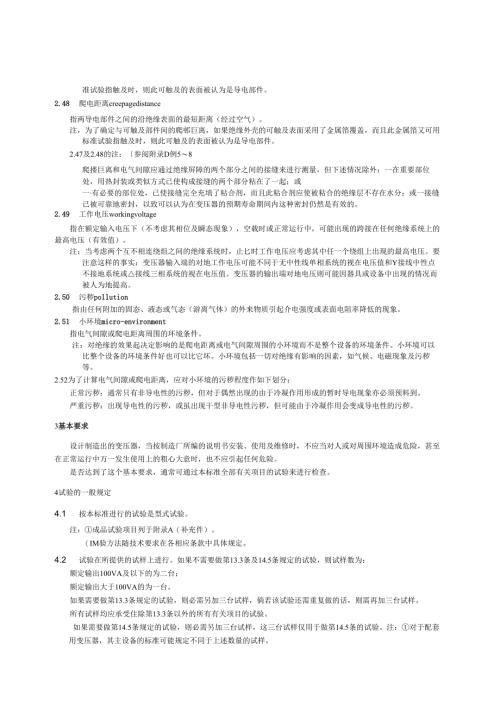

准试验指触及时，则此可触及的表面被认为是导电部件。2.48 爬电距离creepagedistance指两导电部件之间的沿绝缘表面的最短距离（经过空气）。注，为了确定与可触及部件间的爬邨巨离，如果绝缘外壳的可触及表面采用了金属箔覆盖，而且此金属箔又可用标准试验指触及时，则此可触及的表面被认为是导电部件。2.47及2.48的注：参阅附录D例58爬搂巨离和电气间隙应通过绝缘屏障的两个部分之间的接缝来进行测量，但下述情况除外：一在重要部位处，用热封装或类似方式已使构成接缝的两个部分粘在了一起；或一有必要的部位处，已使接缝完全充填了粘合剂，而且此粘合剂应使被粘合的绝缘层不存在水分；或一接缝已被可靠地密封，以致可以认为在变压器的预期寿命期间内这种密封仍然是有效的。2.49 工作电压workingvoltage指在额定输入电压下（不考虑其相位及瞬态现象），空载时或正常运行中，可能出现的跨接在任何绝缘系统上的最高电压（有效值）。注：当考虑两个互不相连绕组之间的绝缘系统时，止匕时工作电压应考虑其中任一个绕组上出现的最高电压。要注意这样的事实：变压器输入端的对地工作电压可能不同于无中性线单相系统的视在电压值和Y接线中性点不接地系统或接线三相系统的视在电压值。变压器的输出端对地电压则可能因器具或设备中出现的情况而被人为地提高。2.50 污秽pollution指由任何附加的固态、液态或气态（游离气体）的外来物质引起介电强度或表面电阻率降低的现象。2.51 小环境micro-environment指电气间隙或爬电距离周围的环境条件。注：对绝缘的效果起决定影响的是爬电距离或电气间隙周围的小环境而不是整个设备的环境条件。小环境可以比整个设备的环境条件好也可以比它坏。小环境包括一切对绝缘有影响的因素，如气候、电磁现象及污秽等。2.52为了计算电气间隙或爬电距离，应对小环境的污秽程度作如下划分：正常污秽：通常只有非导电性的污秽，但对于偶然出现的由于冷凝作用形成的暂时导电现象亦必须预料到。严重污秽：出现导电性的污秽，或虽出现干型非导电性污秽，但可能由于冷凝作用会变成导电性的污秽。3基本要求设计制造出的变压器，当按制造厂所编的说明书安装、使用及维修时，不应当对人或对周围环境造成危险，甚至在正常运行中万一发生使用上的粗心大意时，也不应引起任何危险。是否达到了这个基本要求，通常可通过本标准全部有关项目的试验来进行检查。4试验的一般规定4.1 按本标准进行的试验是型式试验。注：成品试验项目列于附录A（补充件）。（IM验方法随技术要求在各相应条款中具体规定。4.2 试验在所提供的试样上进行。如果不需要做第13.3条及14.5条规定的试验，则试样数为：额定输出100VA及以下的为二台；额定输出大于100VA的为一台。如果需要做第13.3条规定的试验，则必需另加三台试样，倘若该试验还需重复做的话，则需再加三台试样。所有试样均应承受住除第13.3条以外的所有有关项目的试验。如果需要做第14.5条规定的试验，则必需另加三台试样，这三台试样仅用于做第14.5条的试验。注：对于配套用变压器，其主设备的标准可能规定不同于上述数量的试样。如果其他试验会使受试变压器受到局部破坏时，亦可能需要补加试样。4.3 除非另有规定，试验应按本标准的条款的顺序进行。4.4 如果试验结果会受空气温度的影响时，则试验时的室温一般应保持在20±5。但是如果任何部分所达到的温度受温度传感装置限制时，或者温度的影响会使其状态发生变化时，则在有疑问的情况下，室温应保持在23±2°C。试验是在受试变压器或其任何一部分置于正常运行时可能遇到的最不利的位置上进行的。4.5 对于交流试验电压，应是实际上的正弦波形。4.6 当变压器设计成能在多个额定电压、额定频率或一个额定电压范围下使用时，其试验应在使变压器受到最苛刻条件的电源电压和频率下进行（本标准中另有规定者除外）。4.7 应采用对被测值无明显影响的仪器来进行测量。如有必要，应对其影响进行数据校正。4.8 带有电源线的变压器，试验时应包括电源线（本标准中另有规定者除外）。4.9 如果I类变压器上有双重绝缘或加强绝缘的部件时，则这些部件应按II类变压器的相应要求进行检查。4.10 10嵌入式变压器，试验时应装在用绝缘材料制成的合适的嵌入式安装盒内，此盒是置于如图1所示的用20mm厚胶合板制成的封闭式外壳内，壳的内层涂深黑色，安装盒背面与外壳后壁之间的距离为4.11 mmo图1嵌入式变压器用安装盒4.11 对于专用变压器，若所接的器具或设备无标准时（或有标准而无对变压器的具体要求时），其试验要求与通用型变压器相同，但其额定值应按所接器具或设备的功率消耗和功率因数来考虑。4.12 对配套用的变压器,当其主设备有标准时，变压器应在主设备标准所规定的条件及要求下进行试采用说明：1）IBC742原文君舌号中的内容。验。因此，下列条款的规定可以不予采用。如果主设备标准中有内容合适的条款，则下列条款可以用主设备标准中的相应条款来取代。这些条款是：4.8、4.9、4.10、4.13、5、6.3、6.4、7.1、7.3、7.4、7.5、7.6、7.7、7.8、7.10、7.11、7.12、8.1、8.3、8.4、8.5、8.7、9、10、11、12、13.2（保留测量绕组温升部分）、14.1（仅指表1-3中除绕组以外的部分）、14.3、15、16、17.3（仅指表6的项2及项3）、18.2、18.3、18.4、18.5、18.6、18.7、18.8、18.9、18.10、18.12、18.13、19.1、19.2、19.4、19.5、19.6、19.7、20,21、22、23,24、25（仅指表1-15的项Ib及项3、4、5、6）、26、27、附录A（补充件）。4.13对于没有外壳防护等级的变压器，若其使用条件并不明确时，试验应是在不带外壳的情况下进行。对于这些变压器，下列条款中的有关要求是不适用的：第8.1及8.3条,第16及20条。当变压器具有外部金属部件（绕组引出线及端子除外）时，第20条是适用的。5额定值额定值在各类变压器的相应篇章中分别给出。注：如果选本标准规定的优先值以外的量值时，应按RIO系列选取。6分类变压器的分类如下：6.1 按电击防护方式分： I类变压器； 11类变压器 11I类变压器。注，内装式配套用甄器的频将根据其内确定。6.2 按短路保护分类： 固有耐短路变压器； 非固有耐短路变压器，一非耐短路变压器； 无危害式变压器。6.3 按照外壳防护等级分类（按GB4208的规定）。6.4 按照移动性分类：固定式使携式；手持式。7标志7.1 变压器应有下列标志：额定电源电压或额定电源电压范围，V;额定输出电压，V;注：对于装有整流元件的变压器，其额定输出电压是指整流后的，并用算术平均值来表示，如需用有效值表示时，应予以说明。VA或Ai对于裳T整流元件的变压器，可用W标志。-输出电流，可作为额瑜出的另一种标志方式，Af额定Hz额定功率因数（等于1的可以不标志）：对于装有整流元件的变压器，应有标志其输出电流类型的符号；一表明变压器网用途的符号（如有），双重绝缘结构符号（只适用于II类变压器），回一额定环境温度（L）,+35的可以不标志；当6小于50时，以5为一档标志，4大于50时，以10为一档标志。外壳防护等级，以IPXX标志（IPOO或IP20可以不标志）;一短路电压，以额定电压的百分数来表示（仅在额定输出大于100OVA的固定式变压器上标志）。若变压器的输出绻且不止一个，其标出的短路电压应是各绕组中的最小者。对于三相变压器，建议标出其绕组联结组合符号。变压器允许用符号表示其电气功能（隔离变压器、安全隔离变压器、耐短路变压器、非耐短路变压器、无危害式变一制造厂名或商标；一产品型号出厂序号。7.2 对于IPoo等级的变压器或配套用变压器，若体积较小，允许仅标出制造厂（或商标）和类型，其他特征应在变压器的技术说明书中注明。注：某些情况下，制造厂及类型可用规定的数字代码代替。7.3 如果变压器有几个不同的额定电源电压可供选调时，则这些电源电压值应标志得清晰易鉴。7.4 当变压器带抽头或有多个输出绕组时，应标有：每一抽头或每一输出绕组的额定电压（输出电压经常变动的专用变压器除外）。每一抽头或每一输出绕组的额定输出（各抽头或各输出绕组的额定输出均相同时可不逐个标志）。应在变压器上明确地表示出获得各种输出电压的接线方式及相应的线端标记。7. 5耐短路变压器还应加标相应的符号。带熔断器的非固有耐短路变压器及非耐短路变压器应加标熔断器的额定电流（A或mA）,如果可能，还应接着标出该熔断器的电流时间特性代号。带有非熔断器的其他可更换的短路保护装置的非固有耐短路变压器，应加标这种保护装置的型号及额定参数。标志应齐全，以确保正确地更换保护装置。注：若保护装置为不可更换的，则不需加标相应符号。7.6 专用于连接中性线的端子，应有中性线标志。接地端子应有相应的接地标志。输入及输出绕组端子应能明显地识别。如果端子或绕组的任意一点与铁心（或框架）相连接时，它应该用相应的符号加以标志。7.7 变压器应明确地标志其接线方式及相应的线端标记。7.8 对于具有M、Y、Z型连接的变压器，其说明书应有下列说明。对于M型连接应写上：“若变压器电源线受损需要更换时，必须用制造厂或其代理人供应的专用电源线，并按厂方的要求安装好”。对于Y型连接应写上：“若变压器电源线受损需要更换时，必须将变压器送回制造厂或其代理人处进行更换”。对于Z型连接应写上:“变压器的电源线不能更换；如果电源线受损，则这台变压器应报废”。说明：D根据我国的地理条件及现行的有关国标，将EC742的+25改为+35。注：最后三个符号中的任何一个，可以与隔离变压器或安全隔离变压器的符号组成一个新符号，如：可用来标志耐短路的安全隔离变压器。双重绝缘结构符号的外正方形边长约为其内正方形边长的二倍。外正方形边长不应小于5m11若变压器最大尺寸小于15皿则外正方形边长可以减少，但最小不得小于3m117.10应使用数字、字母或其他便于识别的方法表示出调节装置的不同调节位置和开关的不同工作位置。如果用数字表示不同位置时，“断开”位应使用数字0表示，输出、输入值越大时，其表示数字也越大，数据0不能用来作其他的表示。7.11标志不应标在螺钉或其他易被移动的部件上。当变压器准备使用时，标志应是明显可辨的。如果需要移去变压器盖板后才能辨认端子标志时，则标志的位置应位于容易辨认之处，以保证接线不会混淆。对于可更换的保护器件的标志，应位于其底座附近，并在移去任何覆盖物和该保护器件后，仍能明显地辨认出。双重绝缘结构符号应作为技术标志的一部分标在显著位置，而且不应与制造厂名或商标相混淆。是否满足了7.17.11条的要求应采用外观检查的方法来判断。7.12标志应是清晰耐久的。检查方法：用手拿一块沾满水的软布擦15s,然后再用一块沾满汽油的软布擦15s,擦拭后标志仍应清晰。另外，试样在经过本标准所要求的全部试验以后，标志仍应清晰，铭牌不掉，且无任何卷缩现象。8电击防护8.1 变压器的外壳除了正常工作而必须开的孔之外，不应该有其他能触及带电部分的孔。另外，除了外壳防护等级为IPOO的变压器外，其他变压器的结构和包封应做到能防止偶然触及带电部分（对11类
