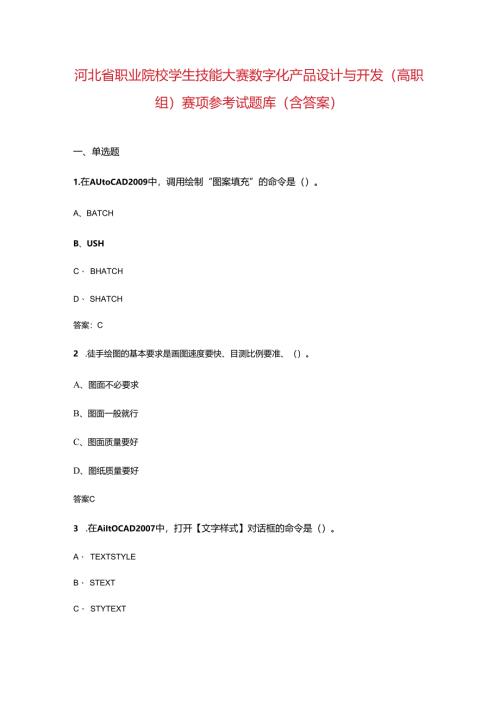

河北省职业院校学生技能大赛数字化产品设计与开发（高职组）赛项参考试题库（含答案）一、单选题1.在AUtoCAD2009中，调用绘制“图案填充”的命令是（）。A、BATCHB、USHC、 BHATCHD、 SHATCH答案：C2 .徒手绘图的基本要求是画图速度要快、目测比例要准、（）。A、图面不必要求B、图面一般就行C、图面质量要好D、图纸质量要好答案C3 .在AiItOCAD2007中，打开【文字样式】对话框的命令是（）。A、 TEXTSTYLEB、 STEXTC、 STYTEXTD、 STYLE4 .AutoCAD文件名的默认扩展名为()oA、*.dwgB、*.dwsC、*.dxfD、*.dwt答案：A5 .画0的正等测图，一般采用切割法。A、组合体B、装配体C、圆柱D、切割体答案：D6 .AutoCAD使用样例图纸集中的结构创建了新的图纸集框架，包括三个子集，错误的是()。A、顶层部件B、零件图纸G表达视图图纸D、中层部件答案：D7 .标准直圆柱齿轮的()等于齿数Z减2.5的差再乘以模数嗅A、全齿圆直径daB、分度圆直径dC、齿顶圆直径daD、齿根圆直径df答案:D8 .在AUtoCAD2009中，调用【镜像】的命令是()。A、REOORB、MIRRORC、MIRD、ROOR答案：B9 .形体分析法和()是看组合体视图的基本方法。A、组合分析法B、切割分析法C、线面分析法D、基本分析法答案:C10 .在AUtOCAD2009中创建新图层之前打开【图层特性管理器】对话框有()种方式。A、5B、4C、3D、2答案：B11 .用计算机绘图时，一条水平直线的起始点绝对坐标()，长度为30,终点在起点的左边，终点的相对极坐标表示为()。(A、3(K0)(B、30<180)(C>30+a<o)D、30+A<180答案：B12 .在AUtOCAD2009中，激活图块的命令是()。A、BMAKB、WBLKC>INSERTD、MEASURE答案：A13 .局部剖视图()标注。A、一般要B、不允许C、必须D、一般不答案：D14 .利用与圆锥轴线()的辅助平面，可求解圆柱与圆锥轴线正相交时的相贯线。A、平行B、垂直C、相交D、倾斜答案：A15 .()主要用于在项目完成之后对图纸集进行归档前，将图纸集中的全部图纸进行清点并列出一份图纸清单。A、图纸一览表B、图纸C、图纸集D、图表答案：A16 .当光标停留在图纸编号或图纸标题上时将出现超级链接的图标，此时若按住()键并单击该图标，即可直接打开相应的图形文件。A>uCtrl+T5B、“Shift+1”C、“Shift”D>nCtr,答案：D17 .尺寸合理是指标注的尺寸能满足()要求，又便于加工和测量。A、制造B、工艺C、加工D、设计21 .形位公差代号的标注采用带箭头的指引线盒用()画出并分成两格或多各的框格表示。A、粗实线B、细实线C、点画线D、任意线答案：B22 .圆锥截割，截交线的形状为。时，截平面与圆锥面的所有素线相交。A、圆B、椭圆G双曲线D、抛物线答案:B23 .选择一组视图，表达组合体的()是既制图简便，又看图方面。A、最好要求B、基本要求C、最要求D、最低要求答案：B24 .对较小物体()时，可用铅笔直接放在实物上测定各部分的大小，然后按测定的大小画出草图。A、加工B目测G检验D、包装答案:B25 .形位公差中圆度形位公差的符号画法是O。A、B、C、“0”D、“'，答案：c26 .用不平行于任何基本投影面的()平面剖开机件的方法称为斜剖视图。A、平行B、相交C、剖切D、倾斜答案:C27 .轴侧装配图的剖切形式和方法及0更灵活、多样。A、剖切种类B、剖切手段C、剖切位置D、剖切数量28 .特殊情况下，装配图中的明细栏可作为装配图的续页，按A4幅面单独制表，但应()填写。A、自左往右B、自右往左C、自下而上D、自上而下答案：C29 .按图样完成的方法和使用特点，图样分为：原图、底图、副底图、()、CAD图。A、复制图B、复印图C、翻印图D、套印图答案:A30 .若要更改选定对象的线型比例，双击该线型或按0快捷键可打开【特性】面板。A、CtrkOB、Ctrl+NC、trl+2D、Ctrl+1答案：D31 .圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为()双曲线。D、中心投影法答案:A35 .形位公差中垂直度位置公差的()画法是“L”。A、标注B、符号G字母D、图形答案:B36 .画剖视图时，最好配置在箭头所指的方向，并符合O关系。A、方位B、长对正C、宽相等D、投影答案:D37 .下面选项中属于反射贴图特点的是O。A、主要用于控制材质的反射程度B、主要用于定义材质的透明区域和不透明区域C、使用凸凹贴图可以控制物体表面纹理的凹凸D、可以使用文件中的图像答案:A38 .在渲染新模型时，AUtoCAD2007的渲染器会自动使用“与肩齐平”的虚拟()光，这个光源不能移动或调整。A、皿B、平行光C、直射光D、折射光答案：B39 .在某些菜单项后面有()，则表示该菜单还有下一级菜单项。A、省略号B、箭头C、感叹号D、没有符号答案：B40 .当需要嵌套至少一级的外部参照时，可以使用附加型的()命令。A、XEDGESB、RFC、XFD、XREF答案:D41 .分解式轴侧装配图也称()装配图。A、二维B、三维C、轴侧D、麟答案:D42 .在AUtoCAD2009中，打开【选择样板】对话框的快捷键是()。A、 CTRL+AB、 CTRL+0C、 TRL+BD、 CTRL+N答案:D43 .立体感很强的()为工作者提供了非常形象的装配线路和线路上个零件的确切位置。A、轴测图B、轴侧装配图C、装配图D、剖视图答案：C44 .用0画大圆时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持垂直。A、B、圆规G铅笔D、图板答案:B45 .画轴测装配图，一般先画出完整的()，然后进行剖切。A、零件图B、三视图C装配图D、全剖视图答案:C46 .在AUtOCAD2007中常用的贴图方式，下列说法不正确的是0。A、漫射贴图B、反射贴图C、不透明贴图D、透明贴图答案：D47 .在AUtOCAD2007中打开“捕捉模式”的组合键是0。A、F8B、F6C、F11D、F9答案:A48 .画旋转剖切的剖视图时，将被剖切平面剖开的结构及其有关部分()到与选定的投影面平行后，再进行投影。A、平移B、旋转D、切割体答案:C56 .圆规使用铅芯的硬度规格要比画直线的铅芯OA、软一级B、软两级C、硬一级D、硬二级答案：A57 .按制图标准规定，表示斜视图名称的字母应为()A、大写欧拉字母B、大写拼音字母C、大写英语字母D、大写拉丁字母答案：C58 .为表达物体内部形状，在轴测图上可采用()。A、剖视图B、轴测剖视图C、断面图D、局部视图答案：B59 .在AUtoCAD2009中，打开【选择样板】对话框的快捷键是O。A、CTRL+AB、CTRL+0C、TRL+BD、CTRL+N答案：D60 .形位公差中基准符号由基准字母、圆圈、粗的短横线和0组成。A、横线B、竖线C连线D、指引线答案：B61 .用0阅读组合体方法时，可采用画出它们的结构分解图。A、投影法B、形体分析法C、中心投影法D、轴测图答案:B62 .垂直于H面的直线称0A、水平线B、铅垂线C、正垂线D、侧垂线答案：B63 .四心圆法画椭圆，实际上就是用()段画圆弧相切连接起来。A、2B、3C、4D、6答案：C64 .打印样式表文件的扩展名为O。A、styB、ObdC、StbD、wg答案:C65 .在AUtoCAD2009中激活创建三维网格的命令是0。A、 3DMESHB、 3DRULEC、 BUSHD、 RULE答案：A66.画移出断面图时，当剖切平面通过回转面形成的孔或凹坑的0时，这些结构应按剖视图绘制。A、转向线B、点划线答案：A70 .一般情况下，圆柱与圆锥轴线正交相贯，相贯线应向O方向弯曲A、直径大的轴线B、直径小的轴线C、直径大的转向线D、直径小的转向线答案：A71 .同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注O代号。A、同一B、不同C顺序D、主次答案：A72 .局部视图最好画在有关视图的()，并按基本视图配置的形式配置。必要时,也可以画在其他适当的位置。A、一边B、前边C、上边D、附近答案:D73 .圆锥与圆球相贯(圆锥轴线通过球心),相贯线的几何形状为()A、双曲线A、三视图B、斜视图C、剖视图D、向视图答案：D85.在AUtOCAD2007中启动调整视距命令的方法是0。A、3DMESHB、3DDISTANCEc、MsconfigDIMPORT答案：B86 .若要更改选定对象的线型比例，双击该线型或按0快捷键可打开【特性】面板。A、CtrkOB、Ctrl+NC、trl+2D、Ctrl+1答案：D87 .为便于看图和图样管理，对装配图中所有零、部件均必须编写序号。同时，在标题栏上方的明细栏中与图中字号0地予以给出。A、大一号B、小一号91 .当机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面时，可将这些结构()画出。A、旋转到剖切平面上B、平移到剖切平面上C直接投影D、按外形答案：A92 .在AUtOCAd2009矩形阵列中，如果在列文本框内输入的数值为负值，则阵歹IJ后的列将在原对象0。A、上侧B、下侧C、左侧D、右侧答案：C93 .根据机件的轴测图画视图的步骤是：形体分析、选择视图、0、画视图底稿。A、定比例，选图幅B、画定位线C、画轮廓线D、画剖视图答案：A94 .用()法画组合体的正等轴测剖视图，可先画出其完整的正等轴侧图。A、换面A、仪器绘制平面图形B、仪器绘制立体图形C、徒手绘制平面图形D、徒手绘制立体图形答案：C106.在AUtoCAD2009中，打开【文字样式】对话框的命令是0。A、 TEXTSTYLEB、 STEXTC、 STYTEXTD、 STYLE答案：D107 .徒手画椭圆时，先画出椭圆的长短轴，并用目测的方法定出其4个端点的位置，再过这4个端点画一矩形，然后徒手作椭圆与矩形0。A、相加B、相减C、相切d相交答案:C108 .()只是AUtOCA
