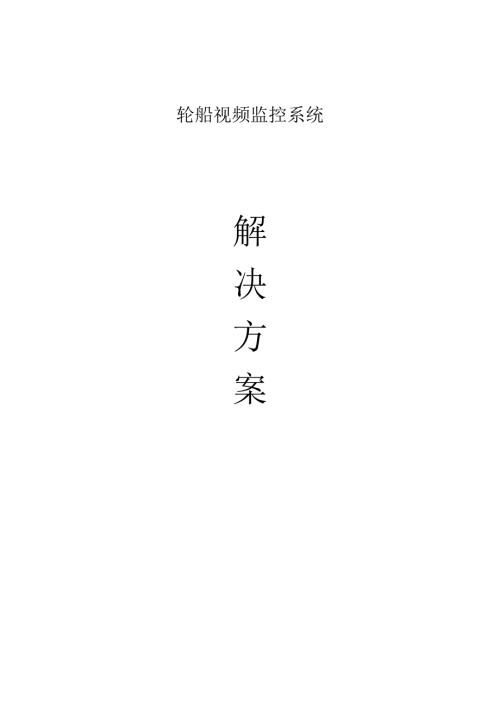

轮船视频监控系统解决方案..docx

轮船视频监控系统解决方案目录1、概述41.1 项目概况41.2 建设需求41.2 .1监控总体要求41.3 .2图像质量及存储要求41. 2.3监控中心51.3 设计原则51.4 设计依据62、系统总体设计72.1 总体系统结构拓扑图72.2 单船本地监控82.2.1 本地监控拓扑图8222布点方案82.2.3 硬盘录像机93、系统详细设计103.1 图像采集103.2 传输系统113.2.1 模拟传输系统11322数字传输网络123.3 存储系统143.4 显示系统143.4.1 单船本地监控显示系统143.4.2 总控中心显示系统144、施工组织方案164.1 项目组织结构164.2 项目人员岗位职责174.3 工程施工管理174.3.1 施工进度管理174.3.2 施工质量管理184.4 施工总体计划204.4.1 工程质量目标204.4.2 施工总体进度计划204.4.3 工程实施流程图214.5 工程进度保证措施254.6 施工质量保证措施254.6.1 我公司工程质量控制内容按照施工行为来分为254.6.2 工程质量检验274.6.3 工程防护与交付274.7 安全生产与文明施工保证措施294.7.1 安全生产控制体系294.7.2 文明施工保证措施355、售后维护365.1 维修组织简介365.2 售后服务准则36521月艮务内容365.2.2服务模式375.3 保修期及保修期后收费标准385.3.1 保修期的确认385.3.2 保修期限385.3.3 其他391、概述Ll项目概况根据轮船视频监控系统项目的要求，为了安全需要，计划建设一个覆盖整个航运公司其中8艘轮船的闭路监控系统，以实现全天候24小时对周边的活动情况进行监视，以确保区域内的人身及车辆等安全。建设闭路电视监控系统，是要把以现代化数字监控系统为代表的现代信息技术运用到航运公司轮船视频监控系统项管理工作中，实现航运公司轮船管理自动化、智能化、现代化管理，提高工作效率和工作水平，以满足日常管理信息化、智能化的要求。1.2 建设需求系统的主要目标是应用视频技术和计算机网络技术，组成数字化网络监控系统，对航运公司轮船内相关场所实施实时视频监控及远程巡查并存储备查，以加强对管辖区域的监督和管理。1. 2.1监控总体要求系统由管理服务器器、流媒体服务器、数字矩阵(视频解码器)、分控客户端、DVR和前端摄像设备和传输网络构成。系统的视频信息、控制信息和管理信息可以在监控中心和前端设备之间上传下达。监控中心通过监控网络，可随时调阅前端任何一支摄像机的实时图像、历史录像等数据，可对中心的现场图像进行PTZ控制。2. 2.2图像质量及存储要求本着实用、高效的原则，本项目建议采用DVR等设备进行录像，该设备可以进行130万像素(1280*720)分辨率、4CIF(704X574)分辨率或CIF(352X288)分辨率编码，在512kbps-2MbPS码流的时候，可以保证比较理想的图像效果又可以合理使用硬盘空间的占用。由于考虑到投入成本，本系统采用前端录像方式。录像保存时间要求达到15天全天录像。在配置存储容量时，要充分考虑到录像保存周期和回放图像质量之间的平衡关系。3. 2.3监控中心在监控中心要求做到可随时调用前端分所的任意实时图像，便于进行监管。同时确保可通过网络随时调阅保存在个分中心硬盘录像机中的录像数据。同时根据领导要求，可实时将重点图像显示在监控中心的显示器上。同时可实现按照预定的方案自动切换显示，或管理员手工切换显示。1.3 设计原则根据招标文件技术部分要求，在本方案设计时，将秉承以下设计原则：1）实用原则：充分考虑和利用现有（如有）的视频监控系统及传输资源，白下而上，先内后外，坚持先进，兼容传统，实现系统集成和系统互联、资源整合、信息共享。把实用性放在第一位，边建设边应用，把系统建设成“实用工程”;2）先进性原则：系统建设需要充分参考国内外先进的产品和技术，结合实际情况，使建成的系统不但能反映当今的先进水平，而且具有相当的发展潜力；3）标准化原则：采用开放式架构、标准化接口和协议，具有良好的兼容性和可扩展性,其中平台软件的设计采用分层的模块化结构，以达到设置修改灵活,扩充方便，适应业务的发展变化。4）安全原则：网络环境下信息传输和数据存储注重安全，保障系统网络的安全可靠性，避免遭到恶意攻击和数据被非法提取的现象出现。5）开放性原则：系统建设必须按照开放性和标准性原则设计和提供全套的技术资料和全面的技术培训，以满足系统与其它系统协同运行以及系统功能扩展的需求。6）扩展性原则：技术选型除了考虑先进、实用，还必须考虑系统的扩展性,系统容量应该有可持续发展的考虑；7）稳定性原则：从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面保障系统的可靠性和稳定性;8、前瞻性：即设计不仅要考虑现在需求的满足还要考虑将来发展的需要，具有较强的适应性与可扩充性；9)易操作原则：提供清晰、简洁、友好的中文人机交互界面，操控简便、灵活，易学易用，便于管理和维护；10)可维护性原则：系统应具备自检、故障诊断及故障弱化功能，在出现故障时,应能得到及时、快速的修复。1.4设计依据 智能建筑设计标准(GB/T50314) 智能建筑设计标准(GBJ08-47-95) 安全防范工程技术规范(GB50348-2004) 民用建筑电气设计标准(JGJ/T16-92) 电气装置安装工程施工及验收规范GBJ232-82 中华人民共和国公共安全行业标准GA/T76-94 民用闭路监视电视系统工程技术规范(DBJO8-21-91) 建筑设计防火规范(GB50016-06) 安全防范工程程序与要求(GA2/T75-94) 彩色电视图像质量主观评价方法(GB7401) 电气装置安装工程电气设备交接试验标准(GBJ50150-91) 电气装置安装工程施工及验收规范(GBJ232-82) 电气装置的电测量仪表装置设计规范(GBJ63-90) 电力装置的继电保护和自动装置设计规范(GBJ50062-92) 电子计算机房设计规范(GBOI74-93) 建筑物防雷设计规范，(GBJ50057-94) 建筑物电子信息系统防雷技术规范GB50343-2004 关于广州市建筑工地安装视频监控装置的通知(穗建筑2006)551号)2、系统总体设计系统可分为二级管理架构，分别是岸上指挥调度中心、单船分控中心监控。2.1 总体系统结构拓扑图本系统是典型的二级架构，并设置二级监控中心，用DVR进行本地录像、预览回放；在监控中心设置管理服务器、流媒体服务器和电视墙服务器进行管理和解码上墙。本系统包括监控中心、二级监控中心监控部分，如下图所示：由图可知，系统分为前端摄像机、分控中心，总控中心和网络客户端四部分。前端摄像机包括了各类枪机、半球和智能高速球，负责从现场采集图像，通过视频信号线传输到网络硬盘录像机(DVR)o分控中心以网络硬盘录像机为核心组成，由本地显示器输出预览画面，为操作人员提供本地图像预览、云台操作、录像回放等功能。总控中心部署在中心监控机房，是整个系统的核心和关键部分。中心机房部署平台服务器，对全系统内的设备进行管理。通过数字矩阵解码显示前端DVR各个通道的视频信号，可通过网络键盘进行数字矩阵的解码、切换、前端通道的云台控制等操作。网络客户端是指计算机通过接入监控局域网，使用客户端软件访问平台服务器的IP地址，获得用户权限下的设备通道预览、回放、云台控制等功能，方便为各个相关部门提供便捷高效的远程监控客户端。2.2 单船本地监控221本地监控拓扑图七地分控同身直汽2.2.2 布点方案在车辆甲板、旅客甲板、驾驶甲板出入口、过道、车库或者两舷范围安装监控点。摄像机是前端摄像系统的关键设备，其作用是将前端的现场图像转换成视频图像信号，并通过硬盘录像机采集为数字信号并采用H.264视频压缩标准进行编码压缩，并存储到硬盘中，供日后查证。另外可通过网络系统传到上级监控中心。本系统中前端图像的采集包括高速球型摄像机、宽动态摄像机和高解析红外摄像机。每一个监控点，如何合理地配置摄像机是监控系统能否起到有效作用的关键因素。摄像机布点设计遵循重点区域“全方位、无死角”的监视原则，在以下场景布置相应摄像机：在车库外空旷地带，由于现场范围较广，枪式摄像机监控范围有限，因此需要配置高速智能球形摄像机（智能快球）；在两舷处采用红外高清枪式摄像机，可以看清楚室外场景。在过道、客舱、走廊等地方由于要考虑到晚上效果，采用红外半球摄像机保证晚上效果。关于摄像机的供电，可考虑采用集中供电方式，上述推荐的摄像机型号支持12VDC24VAC电源供电，可实现较远距离供电。2.2.3 硬盘录像机如上所述，网络硬盘录像机担负看编码、压缩、录像和网传四大主要功能，是单船监控中心的核心设备。本项目中，采用嵌入式混合网络硬盘录像机，通道支持全实时4CIF等分辨率编码。该系列网络硬盘录像机可实现高分辨率的录像和网传功能，支持内置超大容量SATA硬盘，满足较长时间的录像需求。另外，最重要的是，它采用嵌入式软硬件体系，用户一经购买，无需再在硬件和软件上做额外投入，操作简单，运行稳定。可实现365天X24小时无人职守监控。该系列网络硬盘录像机采用专有的硬盘管理技术，在不增加存储投资的前提下，可实现数据安全存储，且不会出现磁盘碎片。嵌入式混合网络硬盘录像机具备面板按钮、遥控器、鼠标等多种操作方式，易学易用。支持联网功能，可方便地接入网络，实现远程监控功能。确保将来能够接入网络平台，保护用户投资。嵌入式混合网络硬盘录像机符合国家标准GB20815-2006,是视频监控通用产品，在众多国家级重点联网监控项目中得到广泛应用。存储配置：根据需求，在各中心录像必须至少要全天24小时保存15天。根据这些信息，我们可以计算出如何配置所需的存储。3、系统详细设计3.1 图像采集作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。1）图像真实清晰一一摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”，针对不同的行业有完全不同的优化方案。比如：广播电视系统的图像处理偏艳丽，这是符合观众的视觉需求。相对而言，视频监控系统对图像的要求是真实还原，尤其是图像的色彩应与现场一致，比如：人的肤色、衣着颜色、车辆颜色等。其次，图像清晰度主要取决于图像传感器线数，线数越高，图像解析力越高，能获取更多的图像细节。此外镜头倍数也将影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。当然，在特殊场景下还需要特殊功能进行匹配，比如：超低照度、逆光等等。2）适应复杂环境一一与硬盘录像机、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66,内部电路应该具备防浪涌保护设计，抗300OV雷击。3）安装调试简便一一
