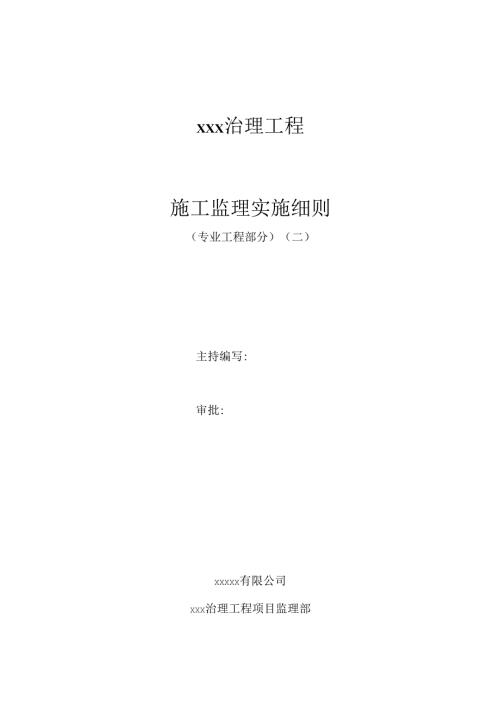

XXX治理工程施工监理实施细则（专业工程部分）（二）主持编写:审批:XXXXX有限公司XXX治理工程项目监理部2024年10月一、施工导（截）工程监理实施细则1二、土石方开挖工程监理实施细则7三、土石方填筑工程监理实施细则14四、混凝土工程监理实施细则20五、碎预制块护坡工程监理实施细则30六、草皮护坡工程监理实施细则38七、混凝土路面工程监理实施细则42八、河道疏浚工程监理实施细则49九、抛石固脚工程监理实施细则62十、围堰填筑工程监理实施细则70十一、金属结构及启闭机安装监理实施细则75一、施工导(截)工程监理实施细则1.1、 适用范围本细则适用于XXX治理工程施工图纸所示主体工程的施工导(截)流工程，包括施工导(截)流、建筑物、度汛、基坑降排水工作内容等。1.2、 编制依据L2.1招投标文件、工程施工合同文件、施工监理合同文件；L2.2工程设计文件、图纸及技术要求；L2.3工程监理规划，施工组织设计；1.2.4国家及水利部和地方水行政主管部门制定颁发的施工技术及工程验收规范、规程和质量标准。1 .防洪标准(GB50201-2014)；2 .水利水电建设工程验收规程(SL223-2008)；3 .堤防工程施工规范(SL260-2014)；4 .水利工程施工监理规范(SL288-2014)54 .水利水电工程施工组织设计规范(SL303-2017)；55 建筑工程施工质量验收统一标准(GB50300-2013)；56 建筑地基基础工程施工质量验收标准(GB50202-2018)；57 水工混凝土施工规范(SL677-2014)；58 水利水电工程等级划分及洪水标准(SL252-2017)；59 .水利水电工程混凝土防渗墙施工技术规范(SLl74-2014)；1.3、 专业工程特点施工导(截)流属于临建项目，施工费用包含在项目措施费用中。1.4、 专业工程开工条件检查1.4.1、 施工导(截)流工程布置和建筑物设计在导(截)流工程开工前，施工单位提交一份施工布置以及导(截)流建筑物结构设计成果及其说明，报送监理部审批，其内容包括：（1）施工导（截）流布置图；（2）导（截）流工程建筑物结构布置图（包括防渗结构）；（3）导（截）流工程建筑物结构设计计算成果和设计报告；（4）监理部要求提交的其他资料。1.4.2、 施工措施计划在导（截）流工程开工前，承包人应按监理部批准的施工导（截）流布置和合同规定的内容和要求，提交一份施工导（截）流工程的施工措施计划，报送监理部审批。1.4.3、 导（截）流建筑物施工图纸承包人应在每项导（截）流工程建筑物施工前，向监理部提交按本合同规定由承包人负责的导（截）流工程建筑物施工图纸，报监理部审批。1.4.4、 安全度汛措施计划在合同实施期间，承包人应在汛期前，按本细则规定，提交安全度汛措施计划，报送监理部审批。1.5、 现场监理工作内容、程序和控制要点1.5.1、 监理工作内容（1）施工过程中，承建单位应按报经批准的施工计划，按章作业，文明施工，安全生产，并不得影响其它标段的施工。（2）施工中若发现土料不合格、铺土厚度、相邻标段搭接不符合要求,监理工程师有权令施工单位返工处理。（3）每层填筑压实完成，报监理工程师验收合格并签字方可进行下一个工序。（4）施工过程中，承建单位应实行三检制，并认真对施工质量进行检验、检查，加强技术管理，做好原始资料的记录、整理。（5）施工过程中，发现施工技术措施的效果不符合或达不到设计要求时，应及时向监理部报告，提出调整措施报监理部批准后实施。（6）施工过程中，当监理工程师需查阅资料和现场记录或者需作检验时，承建单位及其各级施工单位不得拒绝。（7）监理部的巡视和现场监理的旁站、监督和检查，发现施工违反设计及技术要求时，有权采取口头违规警告、书面违规警告，直至指令返工、停工等方式予以制止，由此而造成的工期延误与经济损失由承建单位承担合同责任。（8）施工单位编制的安全度汛措施，报监理部审批。其内容如下：1）施工单位编制的施工期度汛措施；2）永久和临时工程建筑物的防护措施；3）施工区和生活区安全防护措施；4）汛期期间施工现场值班表。1.5.2、 导（截）流施工程序及控制要点（1） 土料检查：导（截）流一期导（截）流土料优先利用本标段管线沟槽弃土作为建筑填料，二期导（截）流优先利用一期导（截）流拆除弃料作为填筑材料。（2）设备选型1）为满足截流施工要求，在设备选型上优先选用大容量、高功率、机动性好的设备，检查施工机械合格、年检等相关证明。2）根据本工程总体施工部署，截流施工设备与开挖和填筑设备是否统一配置，开挖和填筑设备是否满足截流要求。3）挖装：主要选用L20?的反铲。4）运输：主要选用15t为主的自卸汽车。（3）设备布置1）导（截）流土石方挖运配备1台1.2m3的反铲和5台自卸汽车。2）在堤头配备1台D85型推土机，以满足抛投要求。（4）导（截）流施工导（截）流填筑施工采用人机配合填筑。先由机械在河流一侧进行填土，采用进占法施工，人工在已进占区域码放两排装土草袋，上下游横向导（截）流同时进行，横向导（截）流进占完成后，进行导（截）流内抽排水，将水抽排至导（截）流下游，基坑晾干后采用推土机清理河底，并在导（截）流内侧砌筑浆砌石进行防护。（5）导（截）流拆除1）施工单位必须按监理部指示，以不妨碍永久或临时建筑物的安全运行为前提，提交导（截）流拆除措施报监理部审批。2）施工单位应及时拆除导（截）流至监理部认为合格为止。3）导（截）流建筑物的拆除废渣必须运到监理部指定的地点堆放，残渣也必须按监理部的要求清理干净。1.6、 检查和检验项目、标准和工作要求1.6.1、 巡视检查要点（1）总监理工程师要进行现场质量、安全巡视活动，巡视检查工作内容包括：1）监理机构监理人员实施工程监理工作情况；2）施工单位的施工质量进度、投资各方面实施情况；3）跟踪检查上次巡视发现问题，发出指令执行落实情况。（2）驻地监理组应每天进行巡视，巡视内容应包括：1）人员、材料、施工设备动态；2）主要施工内容；3）存在的问题；4)承包人处理意见及处理措施、处理效果。(3)对于巡视发现问题，应指令有关方面及时整改；确需研究决定的或需进一步协调的工作可利用监理例会、专题会议等各种方式，对发现问题作出处理以及对下一步工作作出安排。1.6.2、 旁站监理的范围、内容、控制要点和记录(1)旁站监理范围：土料填筑的碾压试验。(2)旁站监理内容：控制填筑土料、铺土厚度和宽度、碾压遍数、层间结合面处理、土料含水量。(3)旁站监理控制要点：根据监理合同内容实施旁站。(4)旁站监理记录：旁站监理值班记录必须如实填写，监理人员应按照旁站监理值班记录要求的内容客观、认真填写填筑过程记录(包括施工过程出现的异常情况)。(5)当导(截)流施工过程中出现较大质量问题时，应立即通知总监理工程师，并做客观、详细的记录。1.6.3、 检测项目标准和检测要求，跟踪检测和平行检测的数量和要求单元工程质量检验项目与标准见下表：项次检验测目质量要求(允许偏差)检验方法检验数量主控项目1土料土质符合设计和规范要求观察、试验全数、每料源取样1组2水上土方压实压实度：三0.9或符合设计要求相对密度：三0.6或符合设计要求密度法每层100nl215(rf测1点3迎水面闭气材料和方法符合设计要求观察全数4堰顶高程不低于设计高程水准仪每20m测1般项目1堰底清障、清淤符合设计要求检查全数2堰顶宽度不小于设计宽度钢卷尺每IonI测13迎水面坡度不陡于设计坡度全站仪测4点4背水面坡度1:(l-10%)n全站仪测4点5水上铺料厚度-50mm0mm钢直尺每100m2测16两岸接头处理符合设计要求检查全数7堰后渗漏水无渗漏水或渗水微量且清澈观察全数注1：依据SL260。注2：l:n为设计坡度。L7、资料和质量评定工作要求1.7、 K资料整理施工单位应及时做好已完成合格工程的单元工程质量评定工作，在各种资料齐备的情况下，依据施工承包合同、设计文件、水利水电工程施工质量检验与评定规程（SLI76-2007有关规定进行。1.7.22、 质量评定执行水利水电建设工程质量评定和水利水电建设工程验收规程的现行文件。1.8、 采用的表式清单评定表采用水利工程施工监理规范（SL288-2014）、水利水电工程施工质量检验与评定规程（SLI76-2007相关用表:1.8.K承包人用表序号表格名称表格类型表格编号1施工技术方案申报表CBOl承包技案号2坝身土料填筑工序质量评定表表B.53堤（坝）外形尺寸工序质量评定表表B.61.8.22、 监理机构用表序号表格名称表格类型表格编号1批复表JL05监理批复号根据实际操作需要，使用规范中其它合适表二、土石方开挖工程监理实施细则2.1、 适用范围本细则适用于XXX治理工程河道岸坡加固、自排闸、冲砂闸等建筑物基础的土石方开挖。2.2、 编制依据2.2.1 工程施工合同文件、施工监理合同文件；2.2.2 工程设计文件、图纸及技术要求；2.2.3 工程监理规划，施工组织设计；2.2.4国家及水利部和地方水行政主管部门制定颁发的施工技术及工程验收规范、规程和质量标准。1 .碾压式土石坝施工技术规范(DLT51292013),2 .水工建筑物岩石基础开挖工程施工技术规范(SL47-2020),3 .水工建筑物地下开挖工程施工规范(SL378-2016),4 .水利水电工程施工测量规范(SL52-2015),5 .水利水电建设工程检验与评定规程(SL176-2007),6 .水利工程施工监理规范(SL288-2014)7 .水利水电建设工程验收规程(SL223-2008),8 .水利水电单元工程施工质量验收评定标准(土石方工程SL631-2012)9 .其它有关管理法规。2.3、 开工许可证申请程序1 .3.1承包单位应在施工放样7天以前，完成施工测量控制网设计和建立，并将下列成果资料报监理部批准。(1)控制网布置图及测量技术设计书。(2)控制网测量平差计算成果。(3)施工控制网加密测量技术设计书，技术总结及成果表。2 .3.2承包单位应在施工放样前21天，根据设计文件要求及施工条件，完成放样测量措施计划，并报送监理部批准。措施计划应包括下述内容：(1)开挖场区周围平面和高程控制点设置、校测、编号及平面图。(2)计算放样数据。（3）放样方法及其点位精度估算。（4）放样程序、技术措施及要求（5）数据记录及资料整理制度。（6）测量专业人员设置，设备配置及其检验和校正情况。（7）质量控制与验收措施。2.3.3承包单位在具备了土石方开挖的开工条件时，承包单位应根据合同文件技术条款、设计文件和相应技术规范，结合自然条件和施工技术水平编制施工技术措施计划报监理部批准。施工技术措施计划应包括下述主要内容：（1
