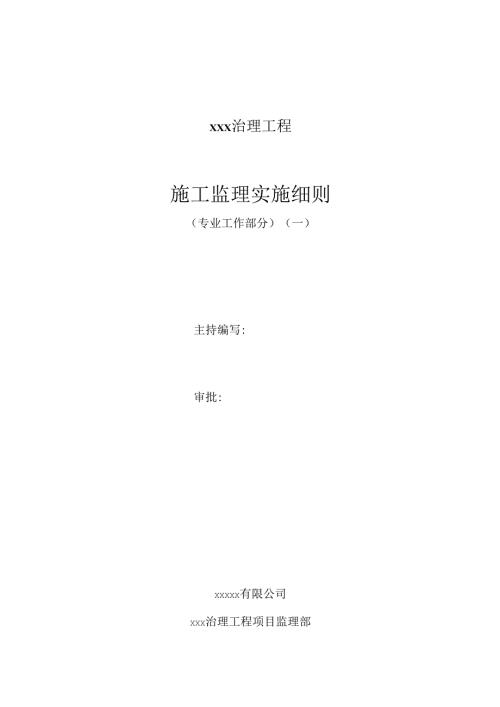

XXX治理工程施工监理实施细则（专业工作部分）（一）主持编写:审批:XXXXX有限公司XXX治理工程项目监理部2024年10月一、总纲1二、工程施工测量监理实施细则3三、地质工作监理实施细则8四、检测、试验工作监理实施细则13五、图纸审核、签发监理实施细则18六、合同计量与支付监理实施细则22七、信息管理监理实施细则30八、施工进度计划监理实施细则37九、工程变更监理实施细则45十、索赔工作监理实施细则50H-一、工程验收监理实施细则58一、总纲1.1 工程概况1.1.1 工程概述XXX治理工程位于XXX流域XX镇和XX乡境内，起点位于火烧蜡村附近陂坝，经XX河干流，止于XX水电站，本工程治理长度约29.615km（其中治理XX河道长xxkm,治理支流河道长XXkin）；治理岸线长度32.87km（其中治理澄江流域岸线长度25.14km,治理支流岸线长度7.73km）；根据防洪标准（GB50201-2014）、水利水电工程等级划分及洪水标准（SL252-2017）的有关规定，确定本工程等别为V等，本工程主要建筑物级别为5级，临时建筑物为5级。堤防防洪标准为10年一遇；岸坡治理标准为10年一遇洪水防冲不防淹。设计枯水位为12月至次年2月多年平均枯水位。本工程建设内容为：新建堤防L65km,岸坡治理32.87km,河道疏浚15.6km,新建游步道4.0km,改造陂坝2座（新建冲沙闸），新建自排闸1座，新建排水涵8座。1.1.2 监理工作范围与内容LL2.1监理工程范围：本合同工程施工项目全部（工程项目施工阶段）LL2.2监理内容：根据监理合同约定的主要监理内容：（1）全面管理工程施工合同（2）督促发包人按工程建设合同的规定，落实必须提供的施工条件。（3）审批承包人提交的施工组织设计、施工进度计划、技术措施，工程使用的原材料等。（4）组织设计施工图纸进行设计交底。（5）签发补充设计文件，技术规范等。（6）根据施工合同进度计划，编制控制性进度目标和年度施工计划，并据此进行工程进度控制。（7）施工质量控制，审查施工单位的质量保证体系和措施，依据工程合同文件，设计文件，技术标准及有关规范等，对工程施工的全过程，进行跟踪监督，对工程重要部位和主要工序进行旁站监理。（8）工程投资控制，协助发包人，编制投资控制目标和年度投资计划，审查施工单位提交的资金流计划，签发工程计量和工程支付证书。(9)施工安全监督，检查施工安全措施等。(10)主持监理合同授权范围内工程建设各方的协调工作，编制施工协调会议纪要。(11)协助发包人按国家规定进行工程各阶段验收和竣工验收。(12)信息管理，做好施工现场记录，按照监理合同文件的要求编制监理月报,按期整理工程资料和工程档案。1.2 编制目的为了使XXX治理工程的监理工作，规范化、程序化、制度化，使监理工作在本工程项目中顺利开展。确保工程项目的顺利开工，确保工程质量、进度、资金在施工过和中得到切实有效的控制，确保工程项目总目标的如期实现，特编制本工程细则。1.3 编制依据1. 3.1水利工程施工监理规范(SL288-2014)1.2.2 水利水电工程施工质量检验与评定规程(SL176-2007)1.2.3 水利水电建设工程验收规程(SL223-2008)L3.4xxx治理工程初步设计报告及批复文件L3.5xxx治理工程招、投标文件L3.6xxx治理工程监理合同文件L3.7xxx治理工程施工合同文件L3.8xxx治理工程设计文件、图纸及技术要求1.3.9xxx治理工程监理规划二、工程施工测量监理实施细则2.1 总则测量监理是工程质量控制的基本环节之一，贯穿于施工监理控制的全过程，实施有效监督，控制和管理、切实使施工严格按施工技术规范、招标文件及设计图纸的要求进行，避免发生质量事故，返工重建，给国家和单位造成经济损失。2.1.1 适用范围本细则适用于本细则适用于XXX治理工程项目的施工测量监理工作。2.1.2 编制依据1 .工程合同文件，招投标文件，工程设计文件，图纸及设计技术要求。2 .水利水电工程施工测量规范(SL52-2015),3 .水利工程施工监理规范(SL288-2014)4 .水利水电建设工程检验与评定规程(SL176-2007),5 .水利水电建设工程验收规程(SL223-2008),6 .中小型水利水电工程单元工程施工质量验收评定规范(堤防工程DB36/T943.4-2017)7 .国家和部委颁布的其他有关规程、规范和标准。8 .工程监理规划，施工组织设计。2.2过程监理2. 2.1工程测量技术交底根据设计图纸提供控制点成果表，控制点布置图，为测量依据。资料准备测量成果计算说明及要求，在进行内业交接时要填好交接记录表，资料要分类写明，并由各参与方签字，对遗留问题应在开工令下达前解决，在进行外业交桩时，应初步审查控制点的点位情况，并随后对控制点进行全面复测，把被破坏或被扰动的点及复测成果于开工前上报监理部。3. 2.2控制网点复测监理1 .复测过程：主要复测各合同段间共同的点位和各合同段的连接段、位于道路、桥梁、民房附近的点位、位于耕地内的点位、位于河流或极易被雨水冲刷地段的点位。2 .审核批复复测报告：在开工前要求承包人以正式文件形式提交复测报告（一式三份），其内容包括：1）全部复测记录,2）控制网点、水准点，3）精度计算书及角度、坐标、高程比较表；4）复测结果说明。3 .对于导线控制点的计算纵横坐标差值（x、y）,点位误差f=JAX2+y2,求其坐标闭合差相对精度：1/（fs）要求为1/15000。对于水准点计算每公里高差中误差：m=±1dn（2l）（式中，d水准线路测段高差不符值，L水准测段线路长度，n水准线路测段数）即：每公里高差误差±30JL审核完成后,要对其成果进行批复，确认正确的点位，超限的点位要求承包人对其平差视加密点使用。控制点位一经确认，要求承包人妥善加以保护。施工期间应定期（一般半年）对导线控制点特别是水准点进行复测。2.2.3控制网点加密监理根据设计图纸提供的控制点，往往满足不了工程的正常施工需要，因此承包人要对控制网点进行加密，作为施工测量的基准点。点位埋设，加密点埋设要稳固，点位埋置深度应三50Ciib钢筋要外露1cm,并刻有“十”字，在钢性地段可用钢钉打入并用油漆作好标记，布设点位视线要开阔，边长按200300m控制，其距离要大致相等，不宜有过长或过短的边，尤其要避免相邻边长的急剧变化，边长和角度观测应分别为二测同和四测回，角度观测主要限差规定；半测回归零差12，一测回中两倍照准差（2C）较差18，同一方向各测同间较差12，边长观测主要限差规定：一测同读数较差WlOnIm,单程各测回较差W15mm,临时加密点可直接在原控制点支点，但连续支点不得超过2个，且角度宜观测左右角，边长须往返观测，导线测量的精度取决于角度测量和边长测量的精度，而目标偏心误差和仪器对中误差直接影响观测精度，因此，树立严肃认真的科学态度，高度负责的精神，精确瞄准和对中尤其至观重要，测量结束后，应及时整理、检查所有成果和计算是否符合各项限差及技术要求，经复核人员复核无误并签署后，方能交付使用，加密导线点技术要求，见下表。等级导线长度平均边长测角中误差测距中误差测距相对中误差测回数方位角闭合差导线全长相对闭合差一级40.55151300002IOn1/15000二级2.40.25815114000116n1/10000三级1.20.11215l700124n1/5000水准测量每公里高差中误差±10mm,往返较差按±20L控制，水准路线应尽量沿地势平缓的地方布设，以减小前后视折光的影响，测站点至立尺点距离宜控制在70m以内，并尽可能布设成环状且必须与高级水准点闭合，一般每100Om应有一个点，临时水准点一般每200300m应布设1个，以满足工程施工需要。2.3施工测量监理施工测量包括横断面测量，施工放样、岸基、自排闸、冲砂闸、分部控制测量。2.3.1横断面复测：在基础清量施工前，要督促承包人进行原地面横断的复测工作，以复核图纸提供的设计工程量。沿路线方向每20m测一断面（地形变换或特殊地段加测若干断面，地貌特征要作好记录和说明，测量完成后应提交土石方开挖、土方填筑工程量计算表，土堤横断面图等资料，监理对地形变化大，复测结果与设计出入大的段落进行重点检测。2.3.2施工放样测量：XXX治理工程坐标计算相对复杂，且计算过程重复全部编程进行计算，经第二人对算复核无误后，才能用于施工放样，在测量前承包人必须提供放样报告，其内容应包括：放样基准点和放样点的坐标，放样示意图及相关尺寸。监理应对其点位进行全面检测，并用钢尺校验相对位置尺寸，对超限的点位一律返工重测。2.3.3河道岸坡基础施工测量：岸基施工，监理督促承包人控制岸坡基纵断高程，中线偏位，等指标，并重点对填土前碾压（或岸基清表）后的指标进行检测，要求承包人提交其横断面图测量结果统计表，填挖工程量计算表等资料。2.3.4建筑物施工测量:XXX治理工程建筑物主要有冲砂闸、自排闸、排水涵等工程，图纸分类较杂，监理应同施工测量人员认真审核图纸，并对图纸上相关几何尺寸及坐标进行细致的换算和复查，特别要搞清楚大堤中心线的位置，堤下涵管中心与里程桩号的纵向偏移位置等，计算涵位坐标，核对其自排涵上、下部分标高是否吻合，对发现的问题要及时上报请设计单位加以澄清，避免因此影响施工进度，拖延工期。基坑开挖，自排闸基础浇筑等分部工程，在施工前及施工完毕要对其尺寸标高，轴线偏位作全面检测，为保证建基面满足设计要求，标高一般控制在负误差范围之内。2. 4监理工作的方法及措施监理程序的实现是承包人质检体系的建立并能有效的运转，即督促承包人建立一个完整的以自检为主的质量保证体系，各级自检人员应由富有施工经验，具有专业技术职称，熟悉规范和图纸，有高度责任感且工作作风优良的技术人员担任，能及时检测各工程部位的位置，高程和几何尺寸，并提供准确无误的资料以获得监理人员的认可。2.4.1监理工作方法：按照监理规范，采用巡查旁站和抽检相结合的方法对工程质量实行全面监控。检查承包人测量人员的测量记录，工作日志，检查或旁站测量放样工作。开工前，向承包人书面提供图纸中的原始基准点，基准线和基准高程等资料，进行现场交验并验收，检查承包人的测量组人员数量，资质，测量仪器种类，数量、精度级别及工作状态，掌握监理范围内控制桩恢复情况及复核精度,检查即将开工路段和构造物的施工测量及放样结果，以及桩的制作，埋设、保护情况。施工中检查批复承包人路基施工测量放样自检报告，按合同、规范和路基施工监理程序要求复核承包人路基施工中边桩位置和高程测量结果，检查批复承包人路基验收测量报告，按要求组织部份或全部路段复核测量。对闸、涵、构造物重要工程部的测量放样进行复核测量。竣工后，检查承包人全线恢复定线和路线竣工验收测量工作，审批竣工测量报告，按质量检验评定标准进行抽检，检查承包人全线桥涵及其它设施竣工验收的测量资料，如测定中线，丈量跨径及墩台各部尺寸，检查涵面高程，为防止差错，必须由两个人相互检查核对并作出测量和检查核对记录，核实因变更设计引起工程数量变动所需的测量内容。2.4.2监理工作措施：为保障监理工作正常进行，需要承包人的密切配合,大力支持，必须坚持工程报检制度，首先施工单位必须自检合格后再报监理部检验复核。L
