XX集团有限责任公司开关柜、变压器采购招标文件（2024年）.docx

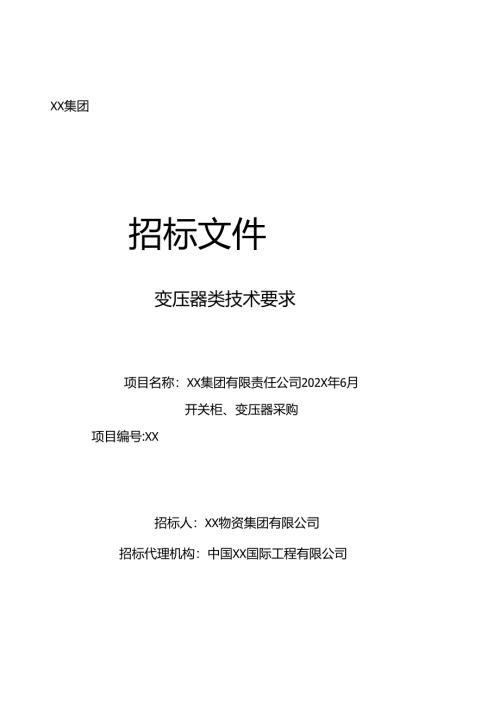

XX集团招标文件变压器类技术要求项目名称：XX集团有限责任公司202X年6月开关柜、变压器采购项目编号:XX招标人：XX物资集团有限公司招标代理机构：中国XX国际工程有限公司二OXX年七月第6包第7包第8包第9包第10包第九章设备技术规格、参数与要求三绕组油浸式整流变压器第一节供货范围序号名称规格型号单位数量使用单位1三绕组油浸式整流变压器1600KVA10KV1903VAC±10%1903VAC±10%UK%>8%台1寸草塔二矿2质保期内备品备件批13技术资料与质检资料套/台6第二节技术规格一、工作环境1、设备安装地点：户内2、海拔高度：不超过1400m3、地震烈度：7级4、环境温度:-25°C+405、环境相对湿度：90%(+25)二、技术要求设备使用地点：上仓胶带机配电室配套主机及用途：为1250KW中压变频器提供3.3KV电压*L1、网侧容量：160OkVA；电压组合：10KV1903VAC±10%1903VAC±10%;额定频率：50Hzo*L2、使用条件：户内。*1.3、变压器接线方式采用上进上出，一次、二次绕组间设屏蔽，并接地。* 1.4、绝缘耐热等级：F级。* 1.5、冷却方式：油浸自冷(ONAN)。* 1.6,空载损耗、负载损耗符合JB/T8636-1997标准有关规定。* L7、过载能力:200%10So* L8、变压器两副边绕组在额定负载下输出的电压偏差不大于0.5%UN.* L9、变压器两幅边绕组的短路阻抗压降偏差不大于3%。* L10、整流变压器带下列保护装置及附件：* 1.10.1带接点输出的轻重瓦斯继电器，将输出接点引至端子箱。* 1.10.2带接点输出的控制温度控制计，温度计满足JB/T6302变压器用压力式温度计的要求，并提供报警、跳闸输出接点，并将输出接点引至端子箱。* 1.10.3带接点输出压力释放阀，压力释放阀应符合JB7065的要求，并将压力释放阀输出接点引至端子箱。油枕及油位指示器，油位指示器提供高、低油位报警接点，并将输出接点引引至端子箱。* 1.11、线圈采用高纯度NOMEX®纸包无氧扁铜线,铁芯采用优质硅钢片，使整流变压器损耗降低最小,进一步提高效率。* L12、变压器采用隔膜袋式储油柜，其容积应保证在周围气温最高为40。C满负载状态下油不溢出，未投入运行时，储油柜应有油。变压器储油柜应配指针式油位计，油枕应有吸湿器。* LI3、变压器油箱顶部留有油温测孔。* L14、所有二次走线全部引进端子箱，端子箱接线完整正确，有明显标识。* L15、瓦斯、油温、油位等在变压器外部应便于观察。* L16、温升限值：额定工作条件下，环境温度最高为40,变压器各部分温升限值应符合GB1094或IEC标准的规定，并应不超过下面所列数据：线圈V65K油顶层55K铁芯、油箱及结构件表面80K* L17、电器外壳防护等级不低于IP54o* 1.18、质保期1年。* L19、使用寿命不小于20年。* L20、产品符合GB645086矿用隔爆型移动变电站国家标准和其它有关标准。三、特殊技术要求：* 3.1、必须对标书的技术条款分项逐条解释并满足工作环境要求。* 3.2、未说明事项必须符合国家相关标准。*3.3、上表分项报价合计价格与投标报价设备总价格必须一致。三绕组油浸式整流变压器第一节供货范围序号名称规格型号单位数量交货期使用单位1三绕组油浸式整流变压器630KVA10KV1903VAC±10%1903VAC±10%UK%>8%台1202X.7.30寸草塔二矿2质保期内备品备件批13技术资料与质检资料套/台6第二节技术规格一、工作环境1、设备安装地点：户内2、海拔高度：不超过1400m3、地震烈度：7级4、环境温度：-25°C+405、环境相对湿度：90%(+25)二、技术要求设备使用地点：上仓胶带机配电室配套主机及用途：为400KW中压变频器提供3.3KV电压* 1.1>网侧容量：630kVA;电压组合：10KV1903VAC+10%1903VAC+10%;额定频率：50Hzo* 1.2、使用条件：户内。* 1.3、变压器接线方式采用上进上出，一次、二次绕组间设屏蔽，并接地。* L4、绝缘耐热等级：F级。* 1.5、冷却方式：油浸自冷(ONAN)。* 1.6,空载损耗、负载损耗符合JB/T8636-1997标准有关规定。* L7、过载能力:200%10So* L8、变压器两副边绕组在额定负载下输出的电压偏差不大于0.5%UN.* L9、变压器两幅边绕组的短路阻抗压降偏差不大于3%。* L10、整流变压器带下列保护装置及附件：* 1.10.1带接点输出的轻重瓦斯继电器，将输出接点引至端子箱。* 1.10.2带接点输出的控制温度控制计，温度计满足JB/T6302变压器用压力式温度计的要求，并提供报警、跳闸输出接点，并将输出接点引至端子箱。* 1.10.3带接点输出压力释放阀，压力释放阀应符合JB7065的要求，并将压力释放阀输出接点引至端子箱。油枕及油位指示器，油位指示器提供高、低油位报警接点，并将输出接点引引至端子箱。* 1.11、线圈采用高纯度NOMEX®纸包无氧扁铜线,铁芯采用优质硅钢片，使整流变压器损耗降低最小,进一步提高效率。* L12、变压器采用隔膜袋式储油柜，其容积应保证在周围气温最高为40。C满负载状态下油不溢出，未投入运行时，储油柜应有油。变压器储油柜应配指针式油位计，油枕应有吸湿器。* LI3、变压器油箱顶部留有油温测孔。* L14、所有二次走线全部引进端子箱，端子箱接线完整正确，有明显标识。* L15、瓦斯、油温、油位等在变压器外部应便于观察。* Ll6、温升限值：额定工作条件下，环境温度最高为40,变压器各部分温升限值应符合GB1094或IEC标准的规定，并应不超过下面所列数据：线圈65K油顶层55K铁芯、油箱及结构件表面80K* L17、电器外壳防护等级不低于IP54o* 1.18、质保期1年。* L19、使用寿命不小于20年。* L20、产品符合GB645086矿用隔爆型移动变电站国家标准和其它有关标准。三、特殊技术要求：* 3.1、必须对标书的技术条款分项逐条解释并满足工作环境要求。* 3.2、未说明事项必须符合国家相关标准。*3.3、上表分项报价合计价格与投标报价设备总价格必须一致。三相油浸风冷双绕组铜芯有载调压降压变压器(SFZ11-M-25000/35)物资需求一览表序号名称规格型号数量备注1三相油浸风冷双绕组铜芯有载调压降压变压器SFZ11-M-25000/352台灵武矿区水电分公司2随机技术资料8套灵武矿区水电分公司3质保期内备品备件1套灵武矿区水电分公司一、总则令本技术条件的使用范围为夏煤业集团有限责任公司金家渠煤矿地面35kV变电所的35kV主变压器。它包括变压器本体及辅助设备的功能设计、结构、性能、安装、试验等方面的技术要求。令本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。投标方应保证提供符合本技术条件书和国家标准及行业标准的产品。令本技术条件书为订货合同的附件，与合同正文具有同等效力。令投标者应具备生产符合以上招标文件所规定要求产品，并已成功运行3年及以上;应通过IS09000认证。令本技术条件书以外的未尽事宜，应由采购方与投标方共同解决。 1、执行标准合同设备应至少符合但不限于以下最新版的国家标准：GB1094电力变压器GB6451三相油浸式电力变压器技术参数和要求GB311.1高压输变电设备的绝缘配合GB311.26高电压试验技术GB2536变压器油GB7328变压器和电抗器的声级测定GB5582高压电力设备外绝缘污秽等级 2、投标书中应提供的资料投标者应在投标书中提供下列技术文件资料：/产品鉴定文件/技术数据表和有关技术资料/设备外形尺寸图、组装图/型式试验报告/提供突发短路试验报告或计算报告。/同类设备的成功供货记录（具有设备简要参数、安装地点名称、投运时间、运行情况的记录）/与评标有关的其他技术文件资料 3、备品备件：投标商应提供随设备配备的备品备件。 4、技术文件：中标商在签订合同后必须在规定时间内向买方和设计单位提供下列技术文件资料。图纸1. 组装图：应表示设备总的装配情况，包括外形尺寸、轨距、设备的重心位置、总重量、油重；绝缘子的爬电距离、干弧距离、顶盖及高低压套管的布置尺寸图、接线柱的位置、大小尺寸、材料及允许作用力。运输尺寸和重量，起吊位置，起吊高度和重量，油枕，油位指示器位置，放油阀位置。2. 铭牌图应标明全部额定数据（包括阻抗、损耗），接线组别，变比，重量（包括总重、油重、上节油箱吊重），油品牌（包括油号、油源、生产厂家），顶盖布置图及出厂编号。3. 二次接线图信号回路图、端子箱的接线图、气体继电器接线图、压力释放阀接线图、温度计的接线图。说明书应包括以下内容：1. 概述：简述结构、接线、铁芯型式和绕组设计等。2. 铁芯、绕组、高低引线布置、分接开关及冷却器等不同侧面的照片。3. 安装维护与检查说明。4. 分接开关的详图和维护须知5. 所有其它附件的说明包括温度计、压力释放器、油位计、气体继电器、油枕及呼吸器等。6. 其它说明资料（包括不同过载情况下的温度时间特性曲线）。试验报告1. 变压器的例行试验报告。2. 分接开关、套管及其它附件的试验报告。5图纸的交付和时间 在合同签字之日起2周内，卖方应将图纸和资料发送给有关单位。卖方应在合同生效后一个月内，提供设计文件和图纸。买方收到文件和图纸后，将尽快派人到厂方进行第一次设计联络会，以便审查设计文件和图纸。 在设备装运前1周，卖方应将说明书及试验报告发送给有关单位。 每台设备应附有6套安装说明及试验报告并随设备一起发送。 要求的技术文件份数及发送单位：发送单位图纸资料说明书及试验报告买方单位88设计单位11*二、使用环境条件a）安装地点：户外b）海拔高度：+1440mC）环境温度：最高气温：+36.6；最低气温：-25°Cd）日温差：25e）最大风速：15msf）污秽等级：IV级，爬电比距3.Icm/kV（按系统最高电压计算）g）地震设防烈度：8度三、技术条件*1、型式、额定值 型式及型号： SFZ11-M-25000/35型三相油浸风冷双绕组铜芯有载调压降压变压器 设备数量：2台 额定容量：25000kVA 额定电压比：35±3×2.5%10.5kV 频率：50Hz 接线组别：YN,dll 短路阻抗百分数（主分接）：Ud=8% 绝缘水平： h.V.线路端子：LI/AC20085kV h.V.中性点：LI
