XX小区综合楼工程配电系统技术标书（2024年）.docx

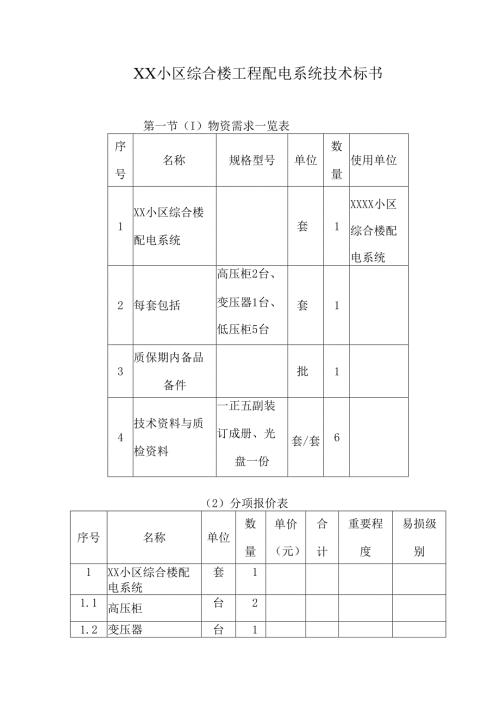

XX小区综合楼工程配电系统技术标书第一节（I）物资需求一览表序号名称规格型号单位数量使用单位1XX小区综合楼配电系统套1XXXX小区综合楼配电系统2每套包括高压柜2台、变压器1台、低压柜5台套13质保期内备品备件批14技术资料与质检资料一正五副装订成册、光盘一份套/套6（2）分项报价表序号名称单位数量单价（元）合计重要程度易损级别1XX小区综合楼配电系统套11.1高压柜台21.2变压器台11.3低压柜台52其它项1说明：1、重要程度分为A、B、C三级，A为极重要关键件；B为一般重要件;C为普通件。2、易损等级分为1,2,3三级，1级为易损件；2为周期损耗件（定期需更换的备件）；3为非常规损耗件。3、分项报价表中分项报价合计价格与投标报价设备总价格必须一致。（2）技术规格1、使用环境李家畔综合楼室内1300m-20oC-+40oCLl安装地点:12海拔高度:1. 3环境气温:L4湿度：日平均相对湿度不大于95%月平均相对湿度不超过90%15地震烈度：8级（中国12级度标准）16污秽等级：II级；周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染2、技术要求2.1 6KV开关柜技术要求*2.L1型式KYN28A-12型开关柜12kV*2.1.2额定电压（最高工作电压）：*2.1.4额定频率：50Hz630A*2.1.3额定电流：2.1.5额定短路开断电流和关合电流*2.L51额定短路开断电流：31.5kA*2.1.5.2额定短路关合电流：80kA(峰值)*2.1.5.3额定短时耐受电流：31.5(4S)*2.1.5.4额定峰值耐受电流：80kA*2.1.5.5辅助和控制回路短时工频耐受电压：2KV2. L5.6供电电源:2.1.5.6.1控制回路：AC220V*2.1.5.6.2辅助回路:AC220V*2.1.5.7设备尺寸：800*1450*2365*2L58防护等级：*2.1.5.8.1柜体外壳：IP4X*2.L5.8.2隔室间（小车室）：IP2X*2L59额定工频Imin耐受电压（相对地）：42KV*2.1.5.10额定雷电冲击耐受电压峰值（1.250s）（相对地）:75KV2.1.6分、合闸线圈和辅助回路的额定电压*2.1.6.1分、合闸线圈：AC220V*2.1.6.2操作机构电机:AC220V*2.1.7加热器：AC220V*2.1.8主接线方式：单母线分段*2.1.9中性点接地方式：不接地2.1.10结构要求* 2.1.10.1开关柜的防护等级为：外壳IP4X,断路器室门打开时为IP2X* 2.1.10.2柜体采用敷铝锌板，柜面为冷轧钢板，厚度N2mm* 2.1.10.3开关柜有可靠的机械或电气防误操作的功能，即具有“五防”功能.* 2.1.10.4开关柜断路器辅助接点应与主触头同步，闭合应可靠牢固，断开应有足够的距离* 2.1.10.5开关柜内应设照明，照明灯的开关在柜门外，灯泡为节能灯电压为AC220V;开关柜内设防凝露加热器和升温加热器，DJR-150W* 2.1.10.6电压小母线采用圆紫铜棒，柜内采用阻燃铜端子2.1.10.7观察窗位置应使观察者便于观察必须监视的组件及关键部位的任意工作位置。观察窗须达到外壳所规定的防护等级* 2.1.10.8母线采用搭接面镀银或搪锡，母线采用绝缘母线。* 2.1.10.9开关柜应设置铭牌，铭牌的位置应易于运行操作人员观察* 2.1.10.10开关柜应有眉头,准确反映该柜的用途及位置编号* 2.1.10.12柜体颜色：乳白色* 2.1.10.13仪表及微机综合保护器安装于柜面上* 2.1.10.14开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验2. 1.11断路器*2.1.11.1型号：VB2-12T630A31.5KA*2.1112操动机构型式：弹簧2. 1.11.3额定参数：* 2.1.11.3.1额定电压（最高工作电压）：12kV* 2.L11.3.2额定电流：630A* 2.1.11.3.3额定频率：50Hz* 2.L11.3.4额定短路开断电流：31.5KA* 2.1.11.3.5额定短路关合电流：80kA（峰值）* 2.L11.3.6额定短时耐受电流：31.5kA（4s）* 2.1.11.3.7额定峰值耐受电流：80kA* 2.L11.38额定工频Imin耐受电压：断口、对地42KV* 2.L11.3.9额定雷电冲击耐受电压峰值（L250s）:断口、对地75KV* 2.1.11.3.10合、分闸操作电源：AC220V,带有分、合闸位置指示器* 2.1.12电流表、电度表:YD9200三相一线电流表2块;DSSD3366电度表1块* 2.L13主母线参数：TMY-3*（60X6）* 2.1.14出线方式：铜排出线* 2.1.15接地开关：JN15* 2.L16开关状态显示器：DXN-T* 2.L17避雷器：BSTG-B-17/600* 2.L18电流互感器：LZZBJ9-10C300/5* 2.1.19保护方式：选用施耐德保护S402.2变压器单元SCB11-1600/6.3/0.4KV* 2.2.1额定容量：1600KVA* 2.2.2高压额定电压：6.3KV* 2.2.3低压额定电压：0.4KV* 2.2.4阻抗电压:6%* 2.2.5连接方式：D,ynll* 2.2.6冷却方式：风冷* 2.2.7调压方式：无载±2X2.5%* 2.2.8频率：50HZ* 2.2.9绝缘等级:H级* 2.210外壳：不锈钢，防护等级IP20* 2.2.11带有测温仪，变压器加装冷却风机和温控器，可以显示温度值并能按温度自动启停风机。* 2.2.12服务寿命:20年2.3低压开关柜* 2.3.1电压等级：400V* 2.3.2开关柜数量：5台。其中进线柜1面，出线柜3台,电容器柜1台。* 2.3.3开关柜型号：MNS* 2.3.4开关柜出线配置情况如图，空开型号及容量大小选用如图，统配分合闸指示灯。* 2.3.5每条馈出线配一块液晶电流表。一块深圳浩宁达电度表DTS122,统配分合闸指示灯。* 2.3.6进线配一块液晶三相电流表和一块深圳浩宁达多功能三相电度表母表，液晶三相电压表，统配分合闸指示灯。* 2.3.7每台馈出线柜空开配电流互感器。电流互感器型号为BH-0.66,变比如图。* 2.3.8空气开关的额定电流1.2倍以上铜母排,零线也选用铜母排60*10。* 2.3.9主母排为铜母线，3*2*(100*10)+2*2*(100*10)* 2.3.10柜体颜色：乳白色2. 4特殊要求* 2.4.1必须对标书的技术条款分项逐条解释并满足工作环境要求。* 2.4.2未说明事项必须符合国家相关标准。* 2.4.3上表分项报价合计价格与投标报价设备总价格必须一致。* 2.4.4如有异议以书面澄清函方式解决，图纸与技术要求不符部分以技术要求高为准。2.4.5、厂家负责指导安装，配6套图纸资料，随带所有合格证、试验报告等，(所有资料要求1正5副装订成册，光盘一份)，长期售后服务，保质期1年。
