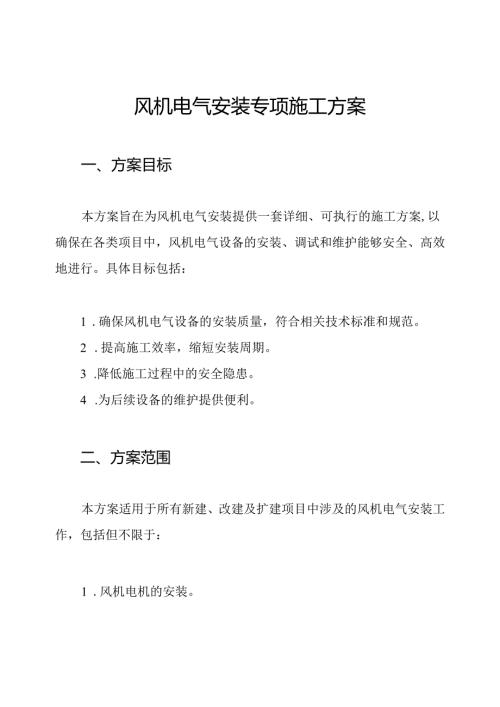

风机电气安装专项施工方案.docx

风机电气安装专项施工方案一、方案目标本方案旨在为风机电气安装提供一套详细、可执行的施工方案,以确保在各类项目中，风机电气设备的安装、调试和维护能够安全、高效地进行。具体目标包括：1 .确保风机电气设备的安装质量，符合相关技术标准和规范。2 .提高施工效率，缩短安装周期。3 .降低施工过程中的安全隐患。4 .为后续设备的维护提供便利。二、方案范围本方案适用于所有新建、改建及扩建项目中涉及的风机电气安装工作，包括但不限于：1 .风机电机的安装。2 .控制柜及配电系统的安装。3 .电气连接及接地系统的搭建。4 .风机的调试及运行测试。三、组织现状与需求分析3.1 组织现状在当前的项目管理中，风机电气安装工作常常面临以下问题:- 缺乏系统化的安装流程，导致施工质量参差不齐。- 施工人员对设备的了解不够深入，影响调试效率。- 安全管理不到位，存在一定的安全隐患。3.2 需求分析为解决上述问题，组织需要：1 .制定标准化的施工流程。2 .加强施工人员的培训，提高其专业技能。3 .完善安全管理制度，确保施工安全。四、实施步骤与操作指南4.1施工准备1 .材料准备-确认风机电气设备的型号、规格，制定材料清单。-所有材料需经技术负责人审核合格后方可进场。2 .人员培训对参与施工的人员进行风机电气安装及安全操作培训，确保每位人员了解施工要求和安全注意事项。3 .现场布置-确定施工区域，设置警示标志，确保施工区与其他区域隔离。4.2安装过程4.2.1 风机电机的安装1 .基础处理检查基础的平整度与承载能力，确保符合风机型号的要求。-对基础进行必要的加固和处理。2 .风机安装-将风机电机搬运至指定位置，使用吊装设备进行安装。确保风机电机与基础的连接牢固，使用适当的紧固件进行固定。4.2.2控制柜及配电系统的安装1 .控制柜安装将控制柜安装在干燥、通风良好的位置，避免阳光直射及水汽侵入。使用水平仪确保控制柜安装平整，固定牢靠。2 .配电系统安装根据电气设计图纸，布置配电线路，确保线路的合理性与安全性。-所有电缆接头需使用绝缘材料进行处理。4.2.3电气连接与接地1 .电气连接-按照电气设计图纸，完成风机电机与控制柜的电缆连接。-确保电缆的绝缘性良好，避免短路。2 .接地系统搭建-按照标准要求，布置接地线，确保风机电机的安全接地。-检查接地电阻，确保在合格范围内（通常应小于4Q）。4.3调试与运行测试1 .初步调试-在完成电气连接后，进行初步的电气测试，检查各项指标是否符合要求。-确认风机的各项开关、指示灯等是否正常工作。2 .负载测试-在实际工况下进行负载测试，观察风机的运行情况。收集运行数据，进行分析，确保设备在额定负荷下运行稳定。3 .故障排查-如发现异常，及时进行故障排查，记录问题并进行整改。4.4安全管理1 .施工安全制度-制定施工安全管理制度，要求所有人员遵守。-施工期间配备必要的安全防护设备，如安全帽、手套等。2 .安全检查-每日进行安全检查，发现安全隐患及时整改。-设立专门的安全员，对施工现场进行监督。五、成本效益分析5.1成本预算根据项目规模和设备型号，制定详细的成本预算，包括:1 .材料费用：风机、电缆、控制柜等材料费用。2 .人工费用：施工人员的工资及其他相关费用。3 .设备费用：施工设备的租赁或购置费用。4 .安全管理费用：安全防护设备及培训费用。5 .2效益预测本方案的实施将带来以下效益：1 .提升施工效率：通过标准化流程，缩短施工周期，预计减少施工时间20%o2 .降低安全隐患：完善的安全管理可将安全事故发生率降低50%o3 .提高设备运行稳定性：规范的安装及调试流程可提高设备的运行效率，降低故障率。六、总结与展望本专项施工方案为风机电气安装提供了系统化的指导，确保了施工的安全性、效率和质量。后续将在实施过程中不断收集反馈，优化方案，以适应不同项目的需求，推动组织的可持续发展。本方案自发布之日起生效，具体实施细则由项目负责人根据实际情况进行调整和补充。希望通过本方案的实施，能够在风机电气安装领域树立起良好的施工标准与形象。
