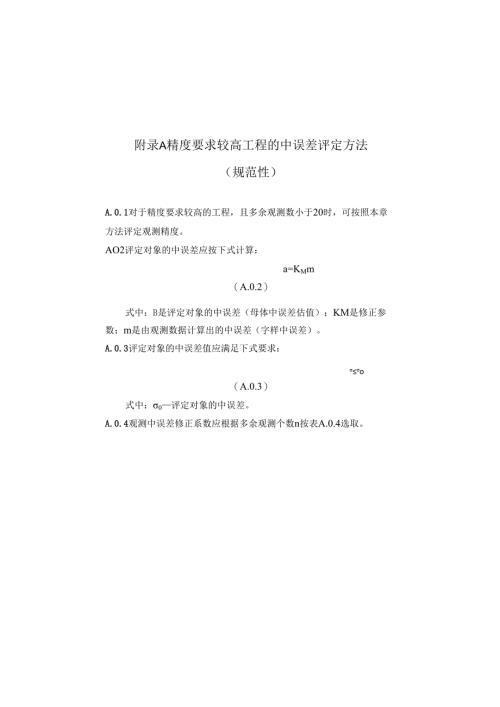

附录A精度要求较高工程的中误差评定方法（规范性）A.0.1对于精度要求较高的工程，且多余观测数小于20时，可按照本章方法评定观测精度。AO2评定对象的中误差应按下式计算：a=KMm（A.0.2）式中：B是评定对象的中误差（母体中误差估值）；KM是修正参数；m是由观测数据计算出的中误差（字样中误差）。A.0.3评定对象的中误差值应满足下式要求：o（A.0.3）式中：0评定对象的中误差。A.0.4观测中误差修正系数应根据多余观测个数n按表A.0.4选取。表A.0.4观测中误差修正数值表多余观测个数（或自由度）nKM值12.2221.4731.2841.2051.1561.1271.1081.0891.07101.05111.04121.04131.03141.02151.02161.01171.01181.01191.00201.00附录B大地坐标系有关说明（规范性）B.0.1WGS-84大地坐标系的地球椭球基本参数以及主要的几何和物理常量因符合下列规定：1 地球椭球基本参数应符合下列规定：1） 长半径a=6378.137km。2）地球引力常数（含大气层）GM=3.986005×108m3s203）正常化二阶协系数C20=-484.16684Xio6O4） 地球自转角速度=7292.115×IO11rads102主要几何和物理常数应符合下列规定：1）短半径b=6356752.3142m。2）扁率=1/298.257223563-3）第一偏心平方e2=0.00669437999013。4）第二偏心平方e2=0.006739496742227o5）椭球正常重力位U0=62636860.8497m2s-2。6）赤道正常重力Yo=9.9703267714ms-203WGS84（G730）大地坐标系GM=3.986005xl08n?s-2,其他地球椭球基本参数以及主要几何和物理常数应符合附录B第B.0.1条规定。B.0.21980西安坐标系的参考椭球基本参数以及主要的几何和物理常量应符合下列规定：1参考椭球基本参数应符合下列规定：1）长半径a=6378140m。2）地球引力常数（含大气层）GM=3.986005×108m3s203）二阶协系数人=1082.63x10-6。4)地球自转角速度=7292.115×10-llrads102主要几何和物理常数应符合下列规定：1）短半径b=6356755.2882m。2）扁率=1/298.257o3）第一偏心平方e2=0.00669438499959。4）第二偏心平方e?=0.00673950181947。5）椭球正常重力位U0=62636860.8497m2s-206）赤道正常重力0=9.780318ms-2o31954年北京坐标系参考椭球的基本几何参数应符合下列规定：1）长半径a=6378245m,短半径b=6356863.0188m。2）扁率=1/298.3-3）第一偏心平方e?=0.006693421622966。4）第二偏心平方e'2=0.006738525414683。C.0.1点之记范例应符合表CO1-1,C.0.1-2的规定:C.0.1-1点之记范例（正面）点名点名类别等级B级所在图幅点位略图概略纬度概略经度概略高程所在地最近住所供电情况电信情况地类土质比例尺：1:3000冻土深度解冻深度交通路线图最近水源石子来源沙子来源交通情况地质概要、构造背景地形地质构造图C.0.1-2点之记范例（背面）点位环视图标石类型点位环视图说明便于连测的水准点点名、点号、等级及连测里程原有l等级大地、重力、形变便于连测的重力点等级、点名、点号及连测里程点位利用情况选点情况选点者埋石情况埋石者单位单位地质员单位埋石时间选点时间委托保管情况保管人天气地址气温邮编能见度电话备注C.0.2标石建造完成后，应在现场绘制大地控制点点之记，若选点时已经绘制点之记则需根据实际埋设的情况完善选点点之记所需内谷°C.0.3点之记共两页，纸质文档须双面打印，点之记绘制说明应符合下列规定：1 “概略位置”由手持北斗卫星信号接收机测定经纬度按手持北斗卫星信号接收机的显示填写至0.1"概略高程采用大地高标注至整米。2 “类别”填写国家北斗卫星定位大地控制点。3 “等级”填写相应等级。4 “点位略图”须在现场绘制，应能明确表达点位所在位置与周边特征地物的相对关系，点位略图比例尺可根据实地情况确定。5 “电信情况”填写距点位最近的固定电话位置、点位所处位置的移动电话收发情况。6 “地类”按如下类别填写：荒地、耕地、园地、林地、草地、沙漠、戈壁，“土质”按如下类别填写：黑土、红土、黄土、沙土、沙砾土、盐碱土、粘土、基岩。7 “最近水源”填写最近水源位置及距点位的距离。8 “交通路线图”在公开出版的全国（省市）电子交通图上绘制，图上除明显表示点位，点位所在县城所在地到点位的交通路线外，尽量表达清楚点位所在县城与相邻城市的交通路线。9 “交通情况”填写自点位所在地县级城市至本点的汽车运行路线，交通路线图与说明文字保持一致，并注明交通工具到点情况。10 ”地质概要、构造背景”和“地形地质构造图”由专业地质人员填写（绘制）。11 "点位环视图”点位四周遮挡高度角小于10。时环视图中不表示；当遮挡高度角大于10。时，应在环视图中从10。开始用阴影线绘制遮挡物的范围，见B.2的样式。12 "点位环视图说明”填写点位周围遮挡地貌（地物）的方向、高度角及其对观测的影响，并填写点位附近有无强磁场和强振动源。13 “标石类型”按埋设的实际类型填写，选择裸露基岩标石、土层覆盖基岩标石、一般地区土层标石、沙漠地区土层标石四种类型之一填写。14 "标石剖面图”按埋设的实际尺寸填绘，填写至0.01m；标石上下标志高差填写至0.001moC.0.4北斗卫星定位点环视图，当周围有高于10°的障碍物时绘制。图C.0.4北斗卫星定位点环视图C.0.5点位类型根据其埋设地点、制作材料和埋石规格的不同，按下表所列共分为4种标石类型。具体类型见表C.0.5-1与表C.0.5-2o表C.0.5-1标石类型序号分类标石类型1基岩、水准共用标石裸露基岩标石土层覆盖基岩标石2土层、水准共用标石一般地区土层标石沙漠地区土层标石序号类型符号备注1基岩、水准共用标石外圆直径4mm,中间圆直径2mm,内圆直径1mm2土层、水准共用标石©外圆直径4mm,中间圆直径2mm,内圆直径1mmC.0.6标石规格，裸露基岩标石见图C.0.6-1,土层覆盖基岩标石见图CO6-2,一般地区土层标石见图CO6-3,沙漠地区土层标石见图C.0.6-4,其他标石见图C.0.6-5至C.0.6-10o基岩面图C.0.6-1裸露基岩标石地面基岩面图C.0.6-2土层覆盖基岩标石地面地面图C.0.6-5岩层普通标石清除风化层的岩层面0.60图C.0.6-6.普通基本标石,5图C.0.6-9普通标石图C.0.6-10建（构）筑物上标石附录D基于北斗卫星定位技术的桥梁变形监测手簿记录表(规范性)点号点名图幅编号观测记录员观测日期时段号监测接收机型号天线类型存储介质类型监测接收机编号天线编号存储介质编号原始观测数据文件Rinex格式数据文件近似纬度近似经度近似高程采样间隔开始记录结束记录天线高测定天线高测定方法及略图点位略图测前(m)测后(m)测定值修正值天线高平均值时间(UTC)跟踪卫星数位置精度因子(PDOP)记事附录E监测日报表(规范性)监测项目名称：本次监测时间：天气:监测人员:监测报表编号:上次监测时间:监测点水平位移垂直位移预警等级位移量(mm)位移速率(mmd)控2位移量(mm)位移速率(mmd)控制值xAyxy位移量(mm)位移速率(mmd)z位移量(mm)位移速率(mmd)本次变化量累计变化量本次变化量累计变化量本次变化量累计变化量本次位移变化量本次变化量累计变化量本次位移速率仪器设备设备名称：仪器型号：设备编号：-17-附录F仪器管理要求（规范性）F.0.1为加强测量仪器和测量工具的管理，提高测量仪器及工具的使用质量，延长使用寿命，降低维修费用，特制定本管理规定。F.0.2各种仪器、工具的质量和性能应定期进行检修，严禁超期使用，以保持良好状态，并将送检仪器合格报告单及时报工程中心备案。F.0.3测量仪器要建立档案（说明书、出厂合格证、履历书、开箱检查表、年检证等），并及时填写，做到帐、物、型三符合。F.0.4新购测量设备在验收合格后，应及时将开箱检查表、说明书、履历表
