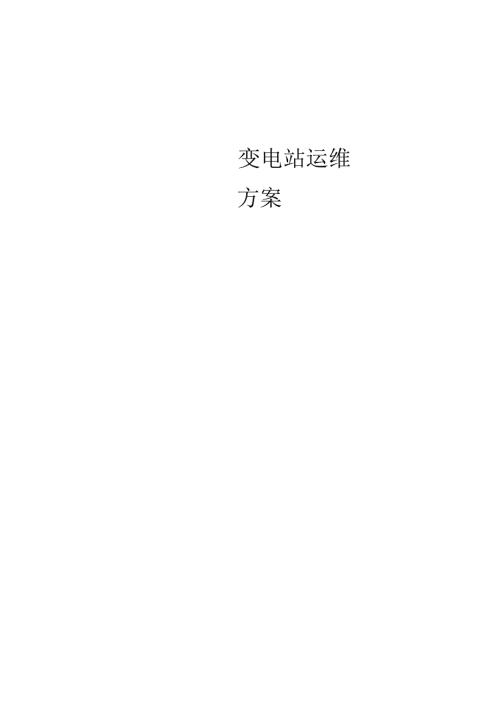

变电站运维方案.docx
变电站运维方案一、总则二、工程概况三、规范性引用文件四、各级人员岗位责任制五、安全管理六、运维管理七、设备管理八、技术管理九、变电站设备验收及启动阶段管理十、培训工作十一、班组建设和文明生产十二、运维成本附录A（规范性附录）变电运维站（变电站）应具备的规程、制度、标准A.1变电运维站应配备的规程和规范A.2变电运维站应配备的管理制度A.3变电运维站应配备的记录簿A.4变电运维站应具备的技术图纸、图表A. 5变电站应具备的记录簿A. 6变电站应具备的制度、技术图纸、图表附录B（资料性附录）变电站台帐管理B. 1各种设备台帐应按下列单元分类建立8. 2每个单元应有以下内容B. 3设备更换后应重新填写设备台帐并替换旧台帐一、总则1.1 本规范适用于昌吉市电力公司各供电企业所辖的，由调控中心实施监控由变电运维站实施现场操作、设备巡视和维护的35千伏-500千伏值班变电站管理及变电运维站管理。1.2 昌吉市电力公司各供电企业、进入变电运维站（变电站）工作的所有单位及人员应执行本规范。1.3 本规范由市公司生产技术部负责解释。二、工程概况：工程名称：委托单位：运维单位：工程名称：工程规模：工程位于，终期规模建设台_KVA主变，电压等级为220/35KV。1、220KV主接线方式为（双母线）接线，采用（户外）配电装置。本期建设220KV线路1回，接入220KV变电站，其220KV母线设备间隔为2回。2、35KV主接线方式为（单母线）分段接线，采用户内成套高压开关柜，35KV出线（16回），母线设备1回，站用电2回。无功补偿kVar0三、规范性引用文件3.1 国家电网公司电力安全工作规程、（变电站和发电厂电气部分）3.2 国家电网公司变电站管理规范3.3 昌吉市电力公司工作票操作票管理规定（试行）3.4 昌吉市电力公司工作票操作票填写规定（试行）3.5 昌吉电力公司操作票管理及填写规定实施细则（试行）3.6 昌吉市电力公司防止电气误操作装置管理制度（试行）3.7 昌吉市电力公司输变电运维一体化管理办法（试行）3.8 国家电网公司电网设备状态信息收集工作标准3.9 昌吉市电力公司输变电设备状态管理办法（试行）四、各级人员岗位责任制机构设置及人员职责分配表序号职位姓名班组人员配置工作任务站长监管组1人站内运行及维护总负责及协调技术负责监管组1人技术及安全管理总负责班长检修1组1人检修值班总负责人技术员检修1组1人维护及缺陷处理、监察巡视记录检修员检修1组3人电气设备及线路维护及缺陷处理班长检修2组1人检修值班总负责人技术员检修2组1人维护及缺陷处理、监察巡视记录检修员检修2组3人电气设备及线路维护及缺陷处理班长检修3组1人检修值班总负责人技术员检修3组1人维护及缺陷处理、监察巡视记录检修员检修3组3人电气设备及线路维护及缺陷处理后勤人员2人站内值班及检修人员食宿保洁人员1人负责区域内清洁卫生工作4.1岗位设置4.1.1 变电运维站应设站长、技术专责。4.1.2 变电运维站运维人员按技术等级分为正班、副班和实习人员。只有正班可以接受调控命令和办理变电站工作许可手续。4.1.3 变电运维站运维人员按值班期间职责分为值班长、正值班员、副值班员。其中值班长和正值班员必须由技术等级达到本站正班人员资格的人员担任。副值班员必须由技术等级达到本站副班资格及以上的人员担任。4.1.4 变电运维站长、副站长、技术专责必须由技术等级达到本站正班资格的人员担任。4. 2变电运维站站长的职责站长为全站行政领导人和安全第一责任人对所辖各站的安全运行、设备管理、人员培训I、班组建设、生活安排等各方面工作全面负责。主要职责：4.2. 1落实全站人员的岗位责任制贯彻执行各种规章制度（组织政治）、安全和业务学习。编制年、季、月度工作计划和值班轮值表并组织实施。按时报送有关总结和报表。4.2.2组织或参加对所辖变电站事故、障碍及运行异常的分析制定并组织实施控制异常和未遂的措施。组织本站安全活动，开展季节性安全检查、安全性评价、危险点分析等工作。参与所辖变电站事故调查分析。主持所辖变电站障碍、异常和运行分析会组织对所辖各变电站的巡视及维护策略提出修改建议并报上级审批。4.2.3定期到现场巡视设备、查阅运行维护记录，掌握生产运行状况。检查值班质量，督促并检查“两票”“三制”及“两措”的执行。核实并掌握设备缺陷，组织维护类检修消缺处理，联系有关部门及时进行非维护类检修消缺。4.2.4组织新、扩、改建工程的运行准备工作，组织起草或修编现场运行规程和典型操作票经批准后贯彻执行。组织或参加工程验收。组织运维人员进行技术培训。4.2.5主持较大范围停电工作或复杂操作的准备工作并参加现场监督。当站内发生事故或异常时站长应协助值班长处理。4.2.5.1站长每月按上级下达的工作计划，提前对本站可能进行的倒闸操作和工作、组织运维人员进行准备，提出操作的注意事项、危险点分析及防范措施。42.5.2变电运维站同时有几个操作任务时，站长、技术专责，应在相对较复杂的操作现场进行安全监护。4.2.6组织开展所辖各站运行类维护工作及维护类检修工作，负责编制工作计划并对工作质量进行检查考评。4.2.7组织变电运维站技术管理、班组建设、文明生产等项工作。4.2.8负责变电运维站交通安全管理工作。4.3变电运维站技术专责的职责变电运维站技术专责是本站技术负责人，协助站长做好技术管理和技术培训工作。主要职责：4.3.1 掌握设备运行情况，负责设备缺陷管理、可靠性管理、设备评级工作、设备评价工作、PMS.ERP等信息系统应用及技术报表的填写和上报工作，组织运行分析并对所辖各站的巡视及维护策略提出修改建议。4.3.2 参加或组织新、扩、改建工程或检修设备的验收工作。掌握变电站修、试计划完成情况并督促完成。4.3.3 参加或组织较大范围停电、复杂操作的准备工作并进行现场监督把关，组织编制针对大型、复杂工作的运行控制措施方案组织处理变电站技术问题。协助当值运维人员进行事故或异常处理。4.3.4 编制、修改现场运行规程、典型操作票和运维工作标准化作业指导书并监督其执行情况编制保证安全的组织措施和技术措施方案并督促执行。4.3.5 3.5编制年度培训计划组织运维人员维护类检修工作技能培训L并按培训计划完成人员的培训和考核工作。4.3.6 3.6检查和监督各种技术记录簿的填写建立健全设备技术档案和台帐、审查和分析各种图纸、技术资料，保持其正确、完整、符合实际。4.3.7 站长不在站期间，代行站长职责。4.3.8 4值班长的职责4. 4.1值班长为本值安全生产第一责任人。负责当值期间各项工作。在当值期间负责完成管辖变电站设备的安全运维组织完成当值期间管辖变电站设备的倒闸操作、工作许可和验收、巡视、运行类维护、维护类检修及资料收集等工作。5. 4.2值班长应督促并领导本值全体运维人员严格遵守规程制度，严格执行调控命令。当调控命令危及人身或设备安全时值班长有权拒绝执行并向调控中心说明拒绝执行的理由同时向上级报告。6. 4.3领导全值人员接受、执行调控命令，正确并迅速地组织倒闸操作和事故处理。4.6.6保管好工具、仪表、钥匙、保险、备件等器具。五、安全管理5.1安全目标管理5.1.1 变电运维站每年应根据三级安全目标的要求结合本站实际情况,确定年度安全管理目标并上报主管运维车间站长与站内人员签订安全生产目标责任书。若人员变动，则需重新签订安全生产目标责任书。5.1.2 安全管理目标应根据年度变电站检修、操作情况、设备缺陷及反事故措施情况以及管辖变电站设备状况及变电运维站人员情况等实际情况制定。结合安全管理目标制定应采取的组织措施和技术措施。5.1.3 3安全管理目标应纳入变电运维站工作计划并按期对完成情况进行总结，并对出现的问题进行分析提出改进措施。5. 2工作票和操作票管理5. 2.1工作票管理5.2. 1.1工作票的使用应严格按照国家电网公司电力安全工作规程变电站和发电厂电气部分以及市公司的有关规定执行。5.3. 1.2工作票的管理按昌吉市电力公司工作票操作票管理规定（试行）执行。5.4. 1.3工作票的填写按市电力公司昌吉市电力公司工作票操作票填写规定（试行）要求执行。5. 2.2操作票管理5 .2.2.1操作票的使用应严格按国家电网公司电力安全工作规程变电站和发电厂电气部分以及市公司的有关规定执行。6 .2.2.2操作票的管理及填写按市电力公司昌吉市电力公司操作票管理及填写规定实施细则（试行）执行。5 .2.2.3操作票格式按市公司统一格式要求执行。使用前应编号,一年内编号不得重复。使用过的操作票保存一年半备查。6 .2.2.4手工填写操作票应统一印刷。使用计算机开操作票一般应采用图形开票的方式，不得直接使用典型票进行操作。使用计算机开操作票。各单位必须加强管理制定专门的管理制度并严格执行。5 .2.2.5倒闸操作必须根据调控中心或变电运维站值班长的指令，受令人复诵无误后执行。发布指令应准确、清晰，使用规范的调度术语和设备双重名称（设备名称和编号）。发令人和受令人应先互报单位和姓名发布指令的全过程（包括对方复诵指令）和听取指令的报告时双方都要录音并作好记录。操作人员（包括监护人）必须应了解操作目的和操作顺序。对指令有疑问时应向发令人询问清楚无误后执行。6 .2.2.6变电运维站自调设备由值班长下达命令。变电运维站自调设备操作，发令人和监护人可以由同一人担任。此时发令人和受令人可为同一人。7 .2.2.7手工填写的倒闸操作票应在使用前进行编号，计算机生成的倒闸操作票在打印前编号。一般情况下操作票编号应按调控命令顺序编号。54 .2.2.8倒闸操作票填写应填写双重编号。填写双重编号（调度名称在前、编号在后）填写数字，原则上应采用阿拉伯数字。1.1.1. 2.2.9变电运维站站长每月应对执行过的倒闸操作票进行检查分析并定期组织运维人员对操作情况进行分析。每年年底变电运维站站长应汇总并总结全年倒闸操作情况。1.1.2. 10一张操作票只能填写一个操作任务。变电运维站填写的操作票操作任务前应带所操作的变电站名称且两个站的操作不得写入一个操作任务中。1.1.3. 11操作票填写完毕后，应进行模拟操作无误后方可到现场进行操作。操作票在执行中不得颠倒顺序，也不能增减步骤、跳步、隔步。如需改变应重新填写操作票。在操作中每执行完一个操作项后应在该项后面“执行”栏内划执行勾。整个操作任务完成后在操作票上加盖“已执行”章。执行后的操作票应按值移交每月由专人进行整理收存。5.2.2. 12倒闸操作任务内容改变设备运行状况，改变系统运行方式、继电保护和自动装置的投入、退出和改变定值,地线的装设和拆除、接地刀闸的分、合，直流系统切换操作、站用系统操作、其他操作。5.2.2.13操作票在使用过程中如作废、操作中断等应按昌吉市电力公司操作票管理及填写规定实施细则（试行）规定正确使用相关图章，对如操作中断等情况，除按规定使用图章外，应在“备注”栏中注明原因。5.2
