DL／T-1983—2019-湿式冷却塔高位收水装置技术要求.docx

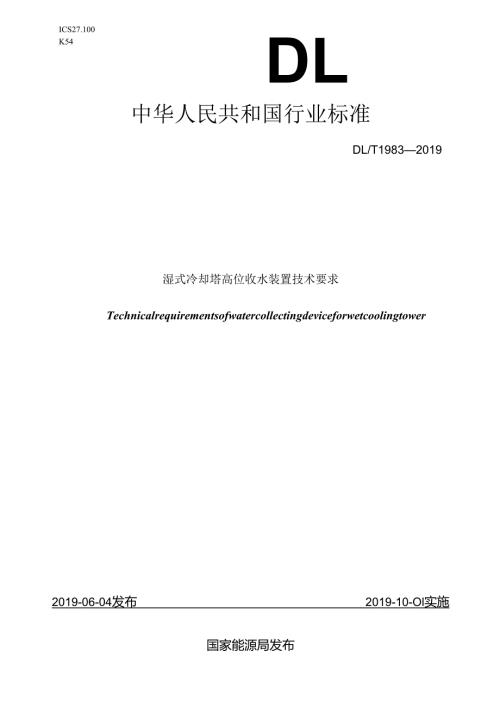

ICS27.100K54DL中华人民共和国行业标准DL/T19832019湿式冷却塔高位收水装置技术要求Technicalrequirementsofwatercollectingdeviceforwetcoolingtower2019-06-04发布2019-10-Ol实施国家能源局发布目次前言II1范围12规范性引用文件13术语及定义14总则25技术要求25.1 防溅器25.2 收水斜板35.3 收水槽36检验46.1 防溅器46.2 收水斜板56.3 收水槽57包装、标志和贮运6附录A（规范性附录）收水槽渗水性能试验7附录B（规范性附录）收水槽满水变形率试验8附录C（资料性附录）防溅器取样8附录D（资料性附录）收水槽产品留样8-XX-1刖后本标准按照GB/T1.1-2009标准化工作导则第1部分：标准的结构和编写给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准为首次发布。II湿式冷却塔高位收水装置技术要求1范围本标准规定了湿式冷却塔高位收水装置有关产品的生产制造、质量检验以及包装贮运等的基本要求。本标准适用于湿式冷却塔高位收水装置中聚丙烯材料的防溅器、聚氯乙烯材料的收水斜板以及纤维增强塑料（玻璃钢）材料的收水槽等产品。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T1040.2塑料拉伸性能的测定第2部分:模塑和挤塑塑料的试验条件GB/T1447纤维增强塑料拉伸性能试验方法GB/T1449纤维增强塑料弯曲性能试验方法GB/T1462纤维增强塑料吸水性试验方法GB/T1463纤维增强塑料密度和相对密度试验方法GB/T2406.1塑料用氧指数法测定燃烧行为第1部分：导则GB/T2576纤维增强塑料树脂不可溶分含量试验方法GB/T2577玻璃纤维增强塑料树脂含量试验方法GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T3854纤维增强塑料巴柯尔硬度试验方法GB/T6671热塑性塑料管材纵向回缩率的测定GB/T8924纤维增强塑料燃烧性能试验方法氧指数法DL/T933冷却塔淋水填料、除水器、喷溅装置性能试验方法3术语及定义3.1高位收水装置Watercollectingdevice安装在高位收水冷却塔淋水填料下方收集落水实现高位截流的组合体，由收水斜板、防溅器、收水槽等部件组成。3.2防溅器Anti-splashingpacks铺设在收水斜板上，阻止从淋水填料下落的水滴溅澈的装置。3.3收水斜板Claddingplate按一定倾角安装在淋水填料与收水槽之间，将从淋水填料落下的水滴截获并导流到收水槽的波纹板。3.4收水槽Collectinggutter安装在收水斜板下方，收集收水斜板流出的冷却水的玻璃钢水槽，一般为U型过流断面。3.5溅水率Splashingwaterrate单位时间内防溅器的外溅水量占循环水量的百分比。4总则4.1 湿式冷却塔高位收水装置产品在长期生产运行中应符合下列要求：分在65水温条件下不软化变形；B具有足够的刚度、强度及良好的耐老化性能。在正常运行使用条件下，产品的几何形状、性能指标及安装连接均应保持长期稳定；0在正常使用年限内不破裂、不漏水；d）应具有良好的阻燃性能；e）防溅器正常使用年限应不少于12年；收水斜板正常使用年限应不少于20年；收水槽正常使用年限应不少于30年。42收水斜板、收水槽及其支撑件的整体力学性能应符合结构强度设计计算要求，保证冷却塔的运行安全。4.3湿式冷却塔高位收水装置产品除应符合本标准外，还应符合国家及行业现行的有关规程、规范及有关规定。5技术要求5.1 防溅器5.1.1 一般技术要求：a）防溅器应防紫外线、耐腐蚀，在正常使用年限内淋水冲刷下不变形、不破损；b）防溅器外观色泽应均匀一致，塑化均匀，无明显色差及过热色泽。不应有明显的划伤、杂质、分解变色线等缺陷；c）各几何尺寸应符合设计要求。模块轮廓规整，宽度尺寸允许偏差为±3mm,长度尺寸允许偏差为±5mm,高度尺寸允许偏差为±2mm。5.1.2 物理力学性能防溅器的物理力学性能应符合表1的规定。表1防溅器的物理力学性能序号项目名称符号单位指标检验方法备注1密度Pgcm30.96GB/T1033.12拉伸强度tMPa225GB/T1040.2拉伸速度20mmmin3断裂伸长率%220GB/T1040.2拉伸速度20mmmin4氧指数OI三28GB/T2406.15.1.3防溅性能：在各种运行条件下，防溅器外溅水的溅水率应不大于0.004%。溅水率可按照DL/T933中除水器飘滴测试方法进行测试。5.2 收水斜板5.2.1 一般技术要求：a）收水斜板应防紫外线、耐腐蚀，在长期淋水的冲刷下不变形、无裂纹；b）收水斜板外观色泽应均匀一致，塑化均匀，无明显色差及过热色泽；c）收水斜板的表面应光洁、平整。表面上不应有直径2mm以上的气泡及粒径Imm以上的杂质，直径2mm以下的气泡及粒径Imm以内的杂质个数应不超过30个/n?,分散度应不超过5个/（IOcmxlOcm）;d）收水斜板的几何尺寸应符合设计要求，外周轮廓应呈规整矩形，宽度允许偏差为±3mm,长度允许偏差为±4mm,厚度应不小于3mm05.2.2 物理力学性能收水斜板的物理力学性能应符合表2的规定。表2收水斜板的物理力学性能序号项目名称符号单位指标检验方法备注1密度Pgcm31.55GB/T1033.12拉伸强度（纵向）tMPa230GB/T1040.2拉伸速度5mmmin3断裂伸长率（纵向）t%225GB/T1040.2拉伸速度5mmmin4纵向回缩率S%5.0GB/T66715氧指数OI240GB/T2406.15.3收水槽5.2.3 一般技术要求：a）收水槽内表面应有胶衣层，表面应光滑、无裂纹；b）收水槽外表面应有耐候抗紫外线富树脂层，表面应平整、无裂纹、无杂质、无脱胶分层、无纤维外露现象，色泽均匀一致；c）收水槽内外表面不应有明显划痕。表面上不应有直径大于5mm的气泡，直径小于5mm的气泡不应超过3个/n?；d）收水槽几何尺寸应根据设计要求确定，长度偏差驾，宽度偏差±2mm；e）收水槽连接法兰边、上边缘及下边缘应整齐，厚度均匀，无纤维外露、无脱胶分层现象，断面应采用树脂胶封处理；f）收水槽厚度应不小于8mm,连接法兰厚度应均匀，法兰厚度应不小于12mmo法兰与水槽过渡段长度应大于100mnb厚度应不小于10mm；g）收水槽宜采用敞开式U形截面，槽壁应设置纵、横加强肋。加强肋内应填充增强材料，增强材料宜采用聚氨酯发泡材料；h）各段收水槽之间应采用与工质相适应的不锈钢螺栓连接，连接螺栓间距应不大于120mmo水槽法兰连接处应采用止水带密封，螺栓连接处可采用三元乙丙橡胶固定垫，收水槽U型口之间可采用硅酮胶密封，胶厚应不小于5mmo5.2.4 收水槽的物理力学性能应符合表3的规定。表3收水槽的物理力学性能序号项目名称符号单位指标检验方法备注1拉伸强度tMPa2150GB/T1447拉伸速度5mmmin2弯曲强度tMPa2147GB/T1449弯曲速度5mmmin3巴氏硬度Bh222GB/T38544密度Pgcm31.8GB/T14635氧指数OI228GB/T89246吸水率W%1GB/T14627固化度Sd%280GB/T25768树脂含量%45-55GB/T2577533收水槽出厂前应进行渗水性能试验，槽体及槽间连接法兰不得有渗水现象。试验方法见附录Ao534收水槽出厂前应进行满水变形率试验，侧壁和底部的变形率不应超过0.5%。试验方法见附录Bo6检验6.1 防溅器6.1.1 组批防溅器的验收以批为单位，以同一原料、配方、规格及工艺连续生产的防溅器为一批,每批数量不得超过5000块。6.1.2 抽样防溅器外观、规格的检验以“块”为单位，采用GB/T2828.1中规定的一般检查水平IL=L合格质量水平AQL=6.5,正常一次抽样方案。6.1.3 检验判别规则防溅器检验判别规则如下：女防溅器的外观、规格应符合5.1.1的要求，凡不符合上述任一条要求的即为不合格品。各种批量的检查批按表4规定的抽样数量和判别标准实施抽检判定。表4抽样方案批量（块）N抽样数量合格质量水平AQL6.5检查项目字码n合格判定数Ac不合格判定数Re151280E13235.1.1281500F20345011200G325612013200H50783201-10000J801011b）防溅器材质的物理力学性能应符合表1的规定。验收时在每批中任取两块样本（取样方法见附录C）进行材质性能检验，只要有一项指标达不到要求，则应在原批中加倍取样对该项目进行复验，如仍不合格，则判该批防溅器的材质不合格。6.2 收水斜板6.2.1 组批收水斜板的验收以批为单位，以同一原料、配方、规格及工艺连续生产的收水斜板为一批,每批数量不得超过5000块。6.2.2 抽样收水斜板外观、规格的检验以“块”为单位，采用GB/T2828.1中规定的一般检查水平IL=L合格质量水平AQL=6.5,正常一次抽样方案。6.2.3 检验判别规则收水斜板检验判别规则如下：分收水斜板的外观、规格应符合5.2.1的要求，凡不符合上述任一条要求的即为不合格品。各种批量的检查批按表5规定的抽样数量和判别标准实施抽检判定。表5抽样方案批量（块）N抽样数量合格质量水平AQL6.5检查项目字码n合格判定数Ac不合格判定数Re151280E13235.2.1281500F20345011200G325612013200H50783201-10000J801011b）收水斜板材质的物理力学性能应符合表2的规定。验收时在每批中任取两块样本进行材质性能检验，只要有一项指标达不到要求，应在原批中加倍取样对该项目复验，如仍不合格，则判该批收水斜板的材质不合格。6.3 收水槽6.3
