空气绝缘,电动,弹簧,共箱式.docx

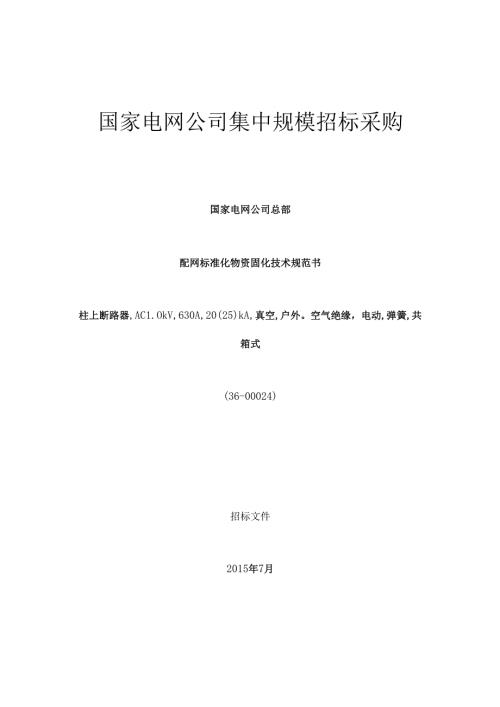

国家电网公司集中规模招标采购国家电网公司总部配网标准化物资固化技术规范书柱上断路器,AC1.OkV,630A,20(25)kA,真空,户外。空气绝缘，电动,弹簧,共箱式(36-00024)招标文件2015年7月第1部分：通用技术规范11范围12规范性引用文件13术语和定义24总则25技术参数和性能要求66试验107技术服务、工厂检验和监造15第2部分:专用技术规范161标准技术参数162主要组部件材料223使用环境条件表24附件：一二次设备连接25第1部分：通用技术规范1范围本部分规定了12kV户外柱上断路器招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。本部分适用于12kV户外柱上断路器招标。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。GB311.1高压输变电设备的绝缘配合GB1207电磁式电压互感器GB1208电流互感器GB1984高压交流断路器GB1985高压交流隔离开关和接地开关GB3309高压开关设备常温下的机械试验GB4208外壳防护等级GB8905SF6电气设备中气体管理和检测导则GB50150电气装置安装国内工程电气设备交接试验标准GB/T11022高压开关设备和控制设备标准的共用技术要求GB/T12022工业六氟化硫GB/T22071.1互感器试验导则第1部分：电流互感器GB/T22071.2互感器试验导则第2部分：电磁式电压互感器D1./T40312kV-40.5kV高压真空断路器订货技术条件D1./T486交流高压隔离开关和接地开关D1./T593高压开关设备的共用技术要求D1./T615交流高压断路器参数选用导则D1./T84412kV少维护户外配电开关设备通用技术条件3术语和定义下列术语和定义适用于本文件。3. 1招标人bidder提出招标项目，进行招标的法人或其他组织。3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。3. 3卖方（供方）se1.1.er（supp1.ier）提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。3.4买方（需方）buyer（purchaser）购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。4总则4. 1一般规定4. 1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。4. 1.2投标人需仔细阅读本标准（包括通用和相关专用技术规范）的全部条款。4. 1.3本部分提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本部分引用标准的最新版本标准和本部分要求的全新产品。4. 1.4如果投标人没后以书面形式对本部分的条文提出差异，则意味着投标人提供的设备完全符合本部分的要求。如有及本部分要求不一致的地方，应逐项在技术差异表中歹U出4. 1.50本部分将作为订货合同的附件，及合同具有同等的法律效力。本部分未尽事宜,由合同签约双方在合同谈判时协商确定。4.1.6本部分中涉及有关商务方面的内容，如及招标文件的商务部分有矛盾时，以商务部分为准。4.1.7本部分中各条款如及专用部分有冲突，以专用部分为准。4.2 投标人应提供的资格文件4. 2.1投标人或制造商投标产品的销售记录及相应的最终用户的使用情况证明。5. 2.2投标人或制造商应提供权威机关颁发的ISO9000系列的认证书或等同的质量保证体系认证证书。6. 2.3投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料。7. 2.4投标人应提供有能力履行合同设备维护保养、修理及其他服务义务的文件。8. 2.5投标人或制造商应提供投标产品全部有效的型式试验报告和省级及以上的产品鉴定证书。9. 2.6投标人或制造商应提供一份详细的投标产品中重要外购或配套部件供应商清单及检验报告。10. 2.7投标人或制造商应提供投标产品中进口关键元件供应商的供货承诺函。11. 2.8投标人或制造商应提供投标产品中组部件的供应商及原产地。4.3 适用范围4.3.1本部分的适用范围仅限于本工程的投标产品，内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。4.3.2工作进度如有延误，卖方应及时向买方说明原因、后果及采取的补救措施等。1 .4设计图纸、说明书和试验报告要求4 .4.1图纸及图纸的认可和交付a）所有需经买方确认的图纸和说明文件，均应由卖方在合同生效后的2周内提交给买方进行审定认可。这些资料包括负荷开关总装图、铭牌图、结构图等。买方审定时有权提出修改意见。买方在收到需认可图纸2周后，将一套确认的或签有买方校定标记的图纸（买方负责人签字）返还给卖方。凡买方认为需要修改且经卖方认可的，不得对买方增加费用。在未经买方对图纸作最后认可前任何采购或加工的材料损失应由卖方单独承担。b）卖方在收到买方确认图纸（包括认可方修正意见）后，应于2周内向4.4.4所列有关单位提供最终版的正式图纸和一套供复制用的底图及正式的光盘，正式图纸应加盖工厂公章或签字。c）完工后的产品应及最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。设备在现场安装时，如卖方技术人员进一步修改图纸,卖方应对图纸重新收编成册，正式递交买方，并保证安装后的设备及图纸完全相符。d）图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文，并使用S1.国际单位制。对于进口设备以中文为主，当买方对英文局部有疑问时，卖方应进行书面解释。卖方免费提供给买方全部最终版的图纸、资料及说明书。其中图纸应包括4.4.4所涉及的图纸，并且应保证买方可按最终版的图纸资料对所供设备进行维护和更换零部件。e）柱上断路器所需图纸：1）总装图。应表示设备总的装配情况，包括外形尺寸、设备的重心位置及总质量、受风面积、固有频率、端子尺寸及附件。2）铭牌图。应符合GB1984的规定。3）基础图：应标明设备作用于基础上的静负荷及操作时的动负荷、基础螺栓的位置和尺寸等。4.4.2说明书的要求a）断路器的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据。b）断路,和所有附件的全部部件序号的完整资料。c）表示断路器和操动机构断面的结构图以及对基础的技术要求。d）灭弧装置的装配图及剖视图。e）详细的润滑说明，包括可能的磨损点，润滑剂型号以及建议的润滑期限。f）典型的空载操作时间特性，包括分、合以及分一合操作时间及行程一时间特性曲线、辅助触点和主触头的时间配合以及允许的误差。g）备件、易损件的简图和图号及仪器、仪表的简图。4.4.3试验报告卖方应提供下列试验报告：a）型式试验报告。b）出厂试验报告。c）主要部件试验报告，包括断路器套管、灭弧室、环氧浇注件、绝缘拉杆、机构及控制器等。d）如果产品进行了局部改进或改变应补充提供相应的验证性试验报告。4.4.4图纸、说明书、试验报告等资料的交付时间、数量a）卖方应向买方提供的资料、图纸和试验报告见表1,但不限于表1的内容。表1卖方向卖方提供的资料、图纸和试验报告序号内容序号内容1图纸类4)详细的润滑说明1)总装图5)典型空载操作时间特性2)基础图3试验报告3)铭牌图1)型式试验报告4)瓷套图2)出厂试验报告5)全套安装图纸3)主要部件试验数据（包括断路器套管、灭弧室、环氧浇注件、绝缘拉杆、机构及控制器等）2安装使用说明书4其他资料1)断路器安装、运行、维护、修理调整和全部附件的完整说明和技术数据1)断路器及主要附件标准2)断路器和所有附件的全部部件序号的完整资料及说明2)焊接标准3)表示断路器和操动机构断面的结构图外型尺寸和安装尺寸以及对基础的技术要求3)断路器所用材料标准序号内容序号内容4)断路器所用瓷套标准8)维修指南5)断路器检查调试标准9)检修周期6)断路器运输、包装储存规定10)设备中使用的润滑剂、油脂和液压油的清单7)现场高压试验规定和标准b)投;标人应提供详细的装箱清单。4.5标准和规范4.5.1合同中所有设备、备品备件，包括卖方从第三方获得的所有附件和设备，除本规范中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（D1.）、国家标准（GB）和IEC标准及国际单位制（SI）,这是对设备的最低要求。卖方如果采用自己的标准或规范，应向买方提供中文和英文（若有）复印件并经买方同意后方可采用，但不能低于D1.、GB和IEC的有关规定。4. 5.2所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。4.6卖方提交的技术参数和信息4.6.1技术参数响应表、技术偏差表及相关技术资料。4.6.2投标产品的特性参数和特点。4.6.3及其他设备配合所需的相关技术文件和信息。4.7备品备件4.7.1卖方应提供必备和推荐的备品备件，并分别列出其单价（商务部分填写）。4.7.2所有备品备件应为全新产品，及已经安装同型号设备的相应部件能够互换。4.7.3所有备品备件应单独装箱，包装应能防尘、防潮、防止损坏等，及主设备一并发运，并标注“备品备件”以区别本体。4.8专用工具及仪器仪表4.8.1卖方应提供必备和推荐的专用工具及仪器仪表，并列出其单价（商务部分填写4.8.°2所有专用工具及仪器仪表应是全新的，并附详细的使用说明资料。4.8.3专用工具及仪器仪表应单独装箱，注明“专用工具”、“仪器仪表”，并标明“防潮”、“防尘”、“易碎”、“向上”、“勿倒置”等字样，同主设备一并发运。4.9安装、调试、性能试验、试运行和验收4.9.1合同设备的安装、调试将由买方根据卖方提供的技术文件和说明书的规定在卖方技术人员指导下进行。4.9.2合同设备的性能试验、试运行和验收根据本部分规定的标准、规程规范进行。4.9.3完成合同设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作证明书，共2份，双方各执1份。4.9.4设备安装、调试和性能试验合格后方可投入试运行。试运行后买卖双方应签署合同设备的验收证明书（试运行时间在合同谈判中商定）。该证明书共2份，双方各执1份。4. 9.5如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。5. 10满足的标准设备至少应满足GB311.KGB1207、GB1208、GB1984、GB1985、GB3309、GB4208、GB8905、GB50150、GB/T11022、GB/T12022、GB/T22071.KGB/T22071.2、D1./T403、D1./T486、D1./T593、D1./T615、D1./T844中所列标准的最新版本的要求，但不限于上述所列标准。5技术参数和性能要求5.1 断路器技术参数断
