锚杆质量检测仪检定规程.docx

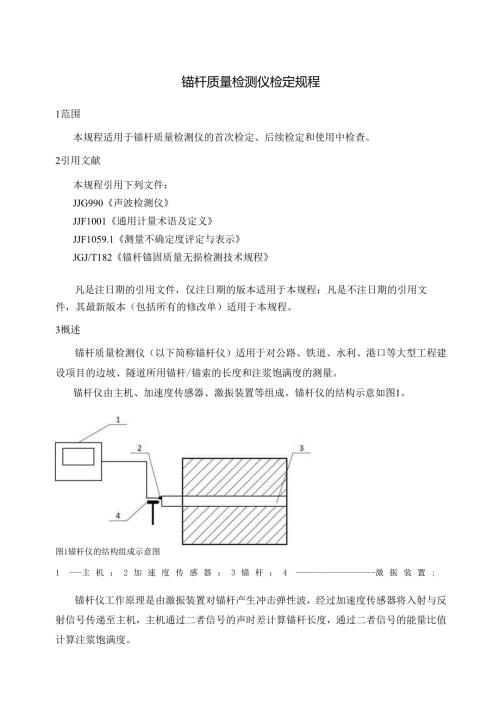

锚杆质量检测仪检定规程1范围本规程适用于锚杆质量检测仪的首次检定、后续检定和使用中检查。2引用文献本规程引用下列文件：JJG990声波检测仪JJF1001通用计量术语及定义JJF1059.1测量不确定度评定与表示JGJ/T182锚杆锚固质量无损检测技术规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3概述锚杆质量检测仪（以下简称锚杆仪）适用于对公路、铁道、水利、港口等大型工程建设项目的边坡、隧道所用锚杆/锚索的长度和注浆饱满度的测量。锚杆仪由主机、加速度传感器、激振装置等组成。锚杆仪的结构示意如图1。图1锚杆仪的结构组成示意图1主机；2加速度传感器；3锚杆；4激振装置;锚杆仪工作原理是由激振装置对锚杆产生冲击弹性波，经过加速度传感器将入射与反射信号传递至主机，主机通过二者信号的声时差计算锚杆长度，通过二者信号的能量比值计算注浆饱满度。4计量性能要求4.1 声时相对误差声时相对误差不大于±1%。4.2 频率响应频率响应优于±6dBo4.3 幅值线性幅值线性优于±0.9dB.4.4 锚杆长度测量误差锚杆长度测量误差不大于±5%o4.5 锚杆长度重复性锚杆长度重复性不大于2%。4.6 注浆饱满度准确度等级锚杆注浆饱满度误差在±10%内视为满足检测仪准确识别注浆饱满度能力o注浆饱满度满足条件等级能正确识别注浆饱满度为40%±10%、60%±10%80%±10%的锚固能力A能正确识别注浆饱满度为40%±10%、60%±10%的锚固能力B能正确识别注浆饱满度为40%±10%的锚固能力C5通用技术要求5.1 外观锚杆仪外观应无明显缺陷，显示界面应完整清晰。5.2 铭牌锚杆仪应具有清晰的铭牌，铭牌内容应包括产品仪器名称、型号、制造厂和出厂编号等。6计量器具控制6.1 检定条件6.1.1 检定环境条件检定环境条件要求如下：a)环境温度：(23+5)；b)环境相对湿度：不大于85%RHo6.1.2 检定设备6.1.2.1 信号发生器频率范围：应至少包含IkHZ25kHz,总失真系数小于1%,频率准确度优于5XIOt可输出猝发音信号。6.122锚杆长度标准工作台用稳定材料制作的，可以将锚杆嵌入其中，通过工作台自带直尺，分度值ICm,实现锚杆长度的测量。6.1.2.3注浆饱满度标准工作台用稳定材料制作的，长度2m,可以将锚杆嵌入其中,并配有模拟注浆饱满度为20%、40%、60%、80%、100%,5种规格的锚固工装。6.124样本锚杆Im、2m、3m和5m样本锚杆标准试件各一件。6.2检定项目检定项目见表1,检定记录表见附录A。表1检定项目一览表检定项目首次检定后续检定使用中检查通用技术要求+-声时相对误差+-频率响应+-幅值线性+-锚杆长度示值误差+锚杆长度重复性+注浆饱满度准确度等级+注：凡需检定的项目用表示，不需要检定的项目用“表示。6.3检定方法6.3.1 通用技术要求用目测和手感检查锚杆仪。6.3.2 声时相对误差试验过程如下：a）连接锚杆仪主机与信号发生器，启动设备；b）信号发生器依次输出标准周期脉冲信号，读取锚杆仪相邻的周期脉冲信号，按照式（1）计算声时相对误差外。fer-r×100%式中:。声时相对误差，;。信号发生器脉冲周期，ms；t锚杆仪测量的脉冲周期，msoc）分别在锚杆仪信号带宽的频率范围内选择不少于3个频率点测量，重复步骤a）-b）,计算出对应的声时相对误差，以相对误差绝对值的最大值作为本次测量结果。6.3.3 频率响应试验过程如下：a）连接锚杆仪主机与信号发生器；b）使信号发生器输出固定参考电压，在（1kHz、5kHz、10kHz>15kHz、25kHz）内依次调节信号发生器输出频率；c）记录每个频率点下锚杆仪输出电压值区。代入式（2）中计算。1.=201g上K-式中：i测量点个数；¼>¼+相邻频率点锚杆仪输出电压值，V；1.频率响应，dBo6.3.4 幅值的线性误差试验过程如下：a）连接锚杆仪主机与信号发生器；b）信号发生器给定频率信号，从锚杆仪工作电压的（20%100%）进行检定，共选取5个测量点；c）记录锚杆仪采集的信号电压。计算相邻测量点的幅值比值；计算对应幅值标准值的比值，根据公式（5）计算计算幅值线性误差。S=201.g§2式中：V幅值测量值，V;V信号发生器输出的幅值标准值，V；z测量点个数；4测量幅值的比值；§2标准幅值的比值；S幅值线性误差，dBo6.3.5 锚杆长度测量误差a）选定锚杆，将锚杆固定到锚杆长度标准工作台上，测得锚杆实际长度（。b）将锚杆仪中加速度传感器固定在样本锚杆端部，连接加速度传感器与锚杆仪主机，标定波速、设置采样间隔等参数。c）对样本锚杆进行长度测量并记录测量结果，重复测量3次，通过式（6）算得锚杆长度平均测量值，j。通过式（7）计算锚杆长度测量误差由Zj=1.j-（6）3/7I3=1_1.×100%（7）IS式中：Is锚杆标准值，m；Zj锚杆长度平均测量值，m；&锚杆长度测量误差，%;d）分别对1米、2米、3米、5米锚杆进行测量，并分别计算锚杆长度测量误差小636锚杆长度重复性试验过程如下：a）将锚杆仪中加速度传感器固定在样本锚杆端部，连接加速度传感器与锚杆仪主机，设置锚杆仪波速、采样间隔等参数。b）对样本锚杆进行长度测量并记录测量结果，重复测量10次，根据式（8）得到样本锚杆长度的测量结果7j,并代入式（9）中计算锚杆长度测量重复性。(8)(9)式中：Ii锚杆长度单次测量值，m；Zj锚杆长度平均测量值，m；S锚杆长度重复性，m；C）需分别对1米、2米、3米、5米锚杆进行测试，并分别计算锚杆长度测试误差小6.3.7注浆饱满度准确度等级试验过程如下：a）将模拟40%饱满度的锚杆锚固工装固定到注浆饱满度标准工作台上，记录此时注浆饱满度标准值Dsob）将锚杆仪中加速度传感器固定在样本锚杆端部，连接加速度传感器与锚杆仪主机，设置波速、采样间隔等参数。c）对样本锚杆进行注浆饱满度测量并记录测量结果，重复测量3次，通过式（IO）算得锚杆注浆饱满度平均值万。通过式（11）计算锚杆注浆饱满度误差-Y3p4=产（10）J3Ds式中：DS锚杆注浆饱满度标准值，%;Dj锚杆注浆饱满度平均值，%;一一注浆饱满度误差，%;d）分别对40%、60%、80%,3种规格的模拟注浆饱满度分别进行测试，并计算注浆饱满度误差Q6.4检定结果的处理检定合格的锚杆仪发给检定证书，检定证书内页格式见附录B。检定不合格的锚杆仪。发给检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录C。6.5检定周期锚杆仪的检定周期一般不超过1年。附录A记录编号：第页共页样品名称样品编号型号规格出厂编号制造单位检定依据检定地点检定前样品状态检定后样品状态环境条件温度：；相对湿度：%;其他：所用的计量标准器具/主要设备名称测量范围不确定度/准确度等级/最大允许误差证书编号证书有效期使用前情况使用后情况序号检定项目检定结果1通用技术要求2声时相对误差单位技术指标声时标准值（ms）%±1%示值（ms）示值相对误差3频率响应dB6频率点（kHz）15101525对应幅值（V）（参考幅值为：）频率响应4幅值线性%±10幅值测量点（mV）标准比值测囊电压（mV）幅值比值幅值线性记录编号：第页共页序号检定项目单位技术指标检定结果5锚杆长度示值误差m±5%参考长度实际长度测量值相对误差(%)123均值12356锚杆长度重复性m±2%参考长度12345678910重复性12357注浆饱满度误差%±10%注浆饱满度标准值测量值误差123均值40%60%80%注浆饱满度准确度等级附录B锚杆质量检测仪检定证书内页格式检定证书第2页证书编号XXXXXX-XXXX检定机构授权说明检定依据检定环境条件及地点：温度地点相对湿度%其他检定使用的计量标准装置/主要仪器名称测量范围不确定度/准确度等级/最大允许误差证书编号有效期至检定证书第3页证书编号XXXXXX-XXXX检定结果序号被检项目检定结果结论1通用技术要求2声时相对误差3频率响应4幅值线性5锚杆长度示值误差6锚杆长度重复性7注浆饱满度等级注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“XXXXXX”无效；3下次检定时请携带（出示）此证书。未经授权，不得部分复印本证书。以下空白附录C锚杆质量检测仪检定结果通知书内页格式检定结果通知书第2页证书编号XXXXXX-XXXX检定机构授权说明检定依据检定环境条件及地点：温度地点相对湿度%其他检定使用的计量标准装置/主要仪器名称测量范围不确定度/准确度等级/最大允许误差证书编号有效期至检定结果通知书第3页证书编号XXXXXX-XXXX检定结果序号被检项目检定结果结论1通用技术要求2声时相对误差3频率响应4幅值线性5锚杆长度示值误差6锚杆长度重复性7注浆饱满度等级注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“XXXXXX”无效；3下次检定时请携带（出示）此证书。未经授权
