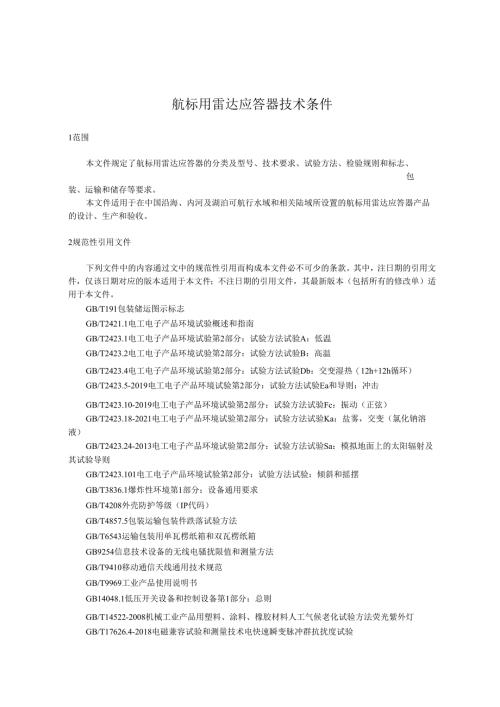

航标用雷达应答器技术条件.docx

航标用雷达应答器技术条件1范围本文件规定了航标用雷达应答器的分类及型号、技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。本文件适用于在中国沿海、内河及湖泊可航行水域和相关陆域所设置的航标用雷达应答器产品的设计、生产和验收。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2421.1电工电子产品环境试验概述和指南GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）GB/T2423.5-2019电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.10-2019电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.18-2021电工电子产品环境试验第2部分：试验方法试验Ka：盐雾，交变（氯化钠溶液）GB/T2423.24-2013电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则GB/T2423.101电工电子产品环境试验第2部分：试验方法试验：倾斜和摇摆GB/T3836.1爆炸性环境第1部分：设备通用要求GB/T4208外壳防护等级（IP代码）GB/T4857.5包装运输包装件跌落试验方法GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB9254信息技术设备的无线电骚扰限值和测量方法GB/T9410移动通信天线通用技术规范GB/T9969工业产品使用说明书GB14048.1低压开关设备和控制设备第1部分：总则GB/T14522-2008机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧光紫外灯GB/T17626.4-2018电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5-2019电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T17626.29电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验GB/T17765航标术语JT/T788航标遥测遥控系统技术规范3术语和定义GB/T9410、GB/T17765界定的以及下列术语和定义适用于本文件。3. 1雷达应答器racon；radarresponder与船用雷达配合使用，工作在航海雷达频段内的接收和发射设备。来源：GB/T177652021,5.2,33.2固态雷达应答器newso1.idstateracon在指定范围内，能响应磁控管船载导航雷达询问，也能响应固态船载导航雷达询问的航标用雷达应答器。1.1 3磁控管雷达应答器magnetronracon在指定范围内，能响应磁控管船载导航雷达询问，但不能响应固态船载导航雷达，或者尽管能响应，但作用距离减小到同等条件下响应磁控管船载导航雷达的50%以下的航标用雷达应答器。3.4旁瓣抑制Side-IObesuppression雷达应答器对旁瓣询问的鉴别和抑制应答的技术。来源：GB/T177652021,5.2,153.5标称作用距离nominaIrange雷达应答器在安装高度为5m的情况下（以海平面为基准），对天线高度3m、发射机功率4kW的磁控管船载雷达的理想工作距离。3.6天线增益gain天线在某一规定方向上的辐射功率通量密度与参考天线（通常采用无损耗半波偶极子）在相同输入功率时最大辐射功率通量密度的比值。注1：天线增益用符号G表示。通常，天线增益均指最大辐射方向的增益。能的还应包括通信协议。5.2产品性能5.2.1天线5.2.1.1雷达应答器在X波段，应使用水平极化波对船载导航雷达进行响应；在S波段,应使用水平极化波和垂直极化波对船载导航雷达进行响应。5.2.1.2雷达应答器天线的主要技术性能要求见表I0表1雷达应答器X/S波段天线主要技术性能要求项目S波段X波段工作频率2,900MHz-3,100MHz9,300MHZ9,500MHz电压驻波比2:12:1增益25dBi26dBi极化方式水平、垂直水平方位面方向图圆度-1.5dB+1.5dB-1.5dB+1.5dB俯仰面半功率波束宽度218°5.2.1.3天线在加天线罩与不加天线罩时，半功率波束宽度变化应不大于10%；天线罩功率传输系数不小于75%,平均值不小于85%o5.2.2接收机5.2.2.1雷达应答器接收灵敏度范围为-50dbm0dbm05.2.2.2雷达应答器的工作与休止时间应能设置。磁控管雷达应答器休止期应在响应结束后100US以内。固态雷达应答器休止期应在响应结束后150s以内。5.2.2.3雷达应答器应能响应脉冲宽度不大于0.05s的船载导航雷达询问。在繁忙或重要港口的雷达应答器，还应能响应脉冲压缩船载导航雷达询问。5.2.3发射机5.2,3.1对磁控管雷达应答器，雷达询问脉冲宽度小于0.2s时，频率误差范围为-2MHZ+2.0MHz；雷达询问脉冲宽度等于或超过0.2s时，频率误差范围为-1.oMHZ+1.0MHz。5.2.3.1对固态雷达应答器，响应的频率误差范围为-200kHz+200kHz。5.2.3.2雷达应答器的有效发射功率应不小于IW(30dbm)05.2.4响应机制5.2.4.1磁控管雷达应答器收到询问信号后的响应延迟应不大于0.7s,固态雷达应答器收到询问信号后的响应延迟应不大于1.0so5. 4.2介电强度在GB/T2421.1规定的测量和试验标准大气条件下，雷达应答器应能承受表3规定的试验电压，历时1min无击穿或闪络现象。表3雷达应答器介电强度电源电压试验电压V试验频率Hz60VDC100050>60VDC220VAC20005.5环境适应性5.5.1曷6雷达应答器在最高环境温度为70oC时应能正常工作。5.5.2低温雷达应答器在最低环境温度为-40。C时应能正常工作。5.5.3湿热雷达应答器在95%的极限湿热环境下应能正常工作，绝缘电阻应符合表2的规定，外观应符合5.1.1的要求。5.5.4摇摆雷达应答器按GB/T2423.101规定的最严酷等级进行首摇、纵摇和横摇以及纵荡、横荡和垂荡等摇摆试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.5振动雷达应答器应能承受频率范围为10Hz150Hz、最大加速度为20m/s?的三个相互垂直方向的振动试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.6冲击在浮动助航标志上使用的雷达应答器，应能承受峰值加速度为500mAz的三个相互垂直方向的冲击试验，在固定助航标志上使用的应能承受峰值加速度为300mAz的三个相互垂直方向的冲击试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.7碰撞雷达应答器应能承受峰值加速度为250ms2的三个相互垂直方向的碰撞试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.8盐雾海上应用的雷达应答器应按GB/T2423.18-2021规定的试验方法1进行耐盐雾试验，试验后应能正常工作，外观变化应无过分的腐蚀、质变现象。5.5.9外壳防护雷达应答器的外壳防护等级，应同时满足GB/T4208-2017规定的IP66和IP67。5.6电磁兼容性5.6.1无线电骚扰5.6.1.1雷达应答器的电源端子传导骚扰限值应符合GB9254-2008对A级信息技术设备的规定。5.6.1.2雷达应答器的辐射骚扰限值应符合GB9254-2008对A级信息技术设备的规定。5.6.2抗扰度5.6.2.1雷达应答器的静电放电抗扰度应符合GB/T22451的规定。5.6.2.2雷达应答器的射频电磁场辐射抗扰度应符合GB/T22451的规定。5.6.2.3雷达应答器的电快速瞬变脉冲群抗扰度应符合GB/T17626.4-2018中试验等级3的规定。5.6.2.4雷达应答器的浪涌抗扰度应符合GB/T17626.5-2019中试验等级3的规定。5.6.2.5雷达应答器的射频场感应的传导骚扰抗扰度应符合GB/T22451的规定。5. 6.2.6雷达应答器电压暂降、短时中断和电压变化的抗扰度应符合GB/T17626.29o5.7运输跌落雷达应答器的运输包装件按GB/T4857.5的规定进行跌落试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。6试验方法6. 1外观采用手感、目测等方法对5.1.1、5.1.35.1.5所列内容逐项进行检查。7. 2零部件试验7.2. 1采用目测方法逐项检查5.1.2a)C)所列内容。6.2.2具有防爆要求的雷达应答器按GB/T3836.1对零部件进行试验。6.3材料1.1.1 3.1天线材料天线材料按GB/T145222008规定的方法及其表C.1中“暴露周期类型5”的严酷条件进行暴露试验，共进行56个循环。1.1.2 零部件材料其他零部件材料按GB/T2423.242013中规定的程序A进行试验，共进行56个循环。1.1.3 电路元器件和电源电缆6.4.3.1频率精度的测试使用频谱分析仪和微波信号源，将信号源按雷达应答器的工作频率Ei输入微波脉冲信号，X波段的雷达应答器从9,300MHZ9,500MHz,S波段的雷达应答器从2,900MHZ3,100MHz,以IOM的频率间隔连续测试雷达应答器输出的信号频率工,频率精度F1=E1-Ri,测试数据按表4所示填写，频率精度的算术平均值即为雷达应答器的频率跟踪精度。表4跟踪频率精度测试记录表信号源发射频率Ei响应频率R1要求频率精度A（偏差值）6.4.3.2对于非固态雷达应答器，应输入窄脉冲和宽脉冲分别测试。6.4.3.3雷达应答器的发射功率采用峰值功率计直接测量。6.4.4响应机制任意指定至少三种莫尔斯识别码，在船载导航雷达显示屏上显示的识别码应符合5.2.4的要求。6.4.5旁瓣抑制在室外无遮断的条件下，将雷达应答器放置在距离船载导航雷达约OSnmiIe-InmiIe的位置，在雷达显示屏上响应识别码时，测试旁瓣抑制功能，应效果明显，如图4所示。a）无旁瓣抑制b）有旁瓣抑制图4旁瓣抑制功能显示效果示意6.4.6作用距离6.4.6.1观测船应为雷达应答器所设水域的设计船型，当所设水域设计船型大于5万吨级时，或位于公共航路附近时，应选用装有固态船载导航雷达的船舶进行测试试验。6.4.6.2试验船舶的雷达应在正确的波段上工作，并将雷达转换到合适的显示量程。6.4.6.3在观测雷达的增益调节到刚好出现背景噪声的情况下进行，当雷达应答器信号在雷达荧光屏上处于初始可见状态时，即可确定雷达应答器的实际作用距离，其结果应符合本规范第5.2.6的要求。6. 4.6.4应从雷达应答器到最远作用距离间来回每隔InmiIe进行测试记录，记录每一个雷达应答器扫描
