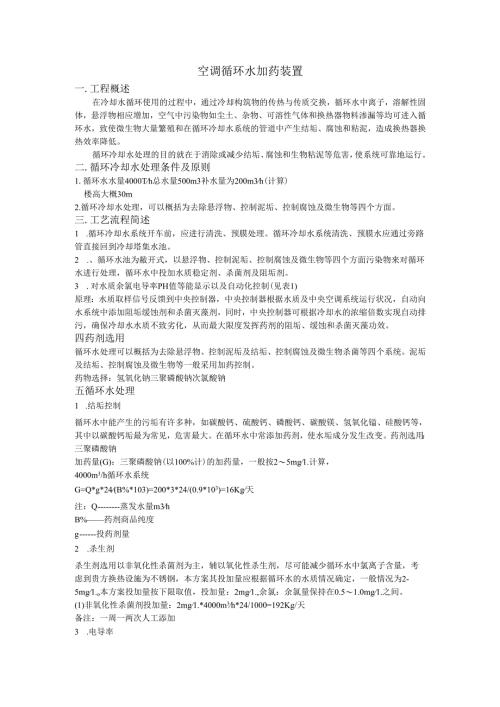

空调循环水加药装置.docx

空调循环水加药装置一.工程概述在冷却水循环使用的过程中，通过冷却构筑物的传热与传质交换，循环水中离子，溶解性固体，悬浮物相应增加，空气中污染物如尘土、杂物、可溶性气体和换热器物料渗漏等均可进入循环水，致使微生物大量繁殖和在循环冷却水系统的管道中产生结垢、腐蚀和粘泥，造成换热器换热效率降低。循环冷却水处理的目的就在于消除或减少结垢、腐蚀和生物粘泥等危害，使系统可靠地运行。二.循环冷却水处理条件及原则1.循环水水量4000Th总水量500m3补水量为200m3h(计算)楼高大概30m2.循环冷却水处理，可以概括为去除悬浮物、控制泥垢、控制腐蚀及微生物等四个方面。三.工艺流程简述1 .循环冷却水系统开车前，应进行清洗、预膜处理。循环冷却水系统清洗、预膜水应通过旁路管直接回到冷却塔集水池。2 .、循环水池为敝开式，以悬浮物、控制泥垢、控制腐蚀及微生物等四个方面污染物来对循环水进行处理，循环水中投加水质稳定剂、杀菌剂及阻垢剂。3 .对水质余氯电导率PH值等能显示以及自动化控制(见表1)原理：水质取样信号反馈到中央控制器，中央控制器根据水质及中央空调系统运行状况，自动向水系统中添加阻垢缓蚀剂和杀菌灭藻剂，同时，中央控制器可根据冷却水的浓缩倍数实现自动排污，确保冷却水水质不致劣化，从而最大限度发挥药剂的阻垢、缓蚀和杀菌灭藻功效。四药剂选用循环水处理可以概括为去除悬浮物、控制泥垢及结垢、控制腐蚀及微生物杀菌等四个系统。泥垢及结垢、控制腐蚀及微生物等一般采用加药控制。药物选择：氢氧化钠三聚磷酸钠次氯酸钠五循环水处理1 .结垢控制循环水中能产生的污垢有许多种，如碳酸钙、硫酸钙、磷酸钙、碳酸镁、氢氧化镒、硅酸钙等，其中以碳酸钙垢最为常见，危害最大。在循环水中常添加药剂，使水垢成分发生改变。药剂选用：三聚磷酸钠加药量(G)：三聚磷酸钠(以100%计)的加药量，一般按25mg1.计算，4000m3/h循环水系统G=Q*g*24(B%*103)=200*3*24/(0.9*103)=16Kg天注：Q蒸发水量m3hB%药剂商品纯度g投药剂量2 .杀生剂杀生剂选用以非氧化性杀菌剂为主，辅以氧化性杀生剂，尽可能减少循环水中氯离子含量，考虑到贵方换热设施为不锈钢，本方案其投加量应根据循环水的水质情况确定，一般情况为2-5mg1.o本方案投加量按下限取值，投加量：2mg1.,余氯：余氯量保持在0.51.0mg1.之间。(1)非氧化性杀菌剂投加量：2mg1.*4000m3h*24/1000=192Kg/天备注：一周一两次人工添加3 .电导率定期排污来降低电导率4 .PH值控制通过加氢氧化钠在控制PH值，安徽水质PH值大概为7补充水的PH值7与国家循环水标准PH值9o加药量：配氢氧化钠浓度30%(300g1.)V=A×10(-5)13.33×1000V=31.h3*300*24=21.6Kg药量为21.6Kg六.投药设备1、缓蚀阻垢剂加药装置根据前面计算可知，本系统缓蚀阻垢剂加药量为320kg天，(90%纯度按每天溶药二次，药剂配制浓度按20%设计，则每天的溶药量为320÷0.2=1600kgd,一天溶两次。每次的溶药量为1600kg次。每小时投加量为1600÷24=661.ho据此，加药装置选用参数如下：溶解搅拌罐：V=1.m3贮液箱：V=2.0m3缓蚀阻垢计量泵最小投加量：661./H2、杀菌剂加药装置根据前面计算可知，本系统杀菌剂加药量为192kg天，(I(X)%纯度按每天溶药一次，药剂配制浓芳按20%设计，则每天的溶药量为192÷0.2=960kgd,每次的溶药量为960kg次。每小时投加量为960÷24=401.ho据此，加药装置选用参数如下：溶解搅拌罐：V=1.m3贮液箱：V=2.0m3杀菌剂计量泵最小投加量：401./H3.药量：配氢氧化钠配氢氧化钠浓度30%(300g1.)V=A×10(-5)13.33×1000V=31.h3*300*24=21.6Kg药量为21.6Kg据此，加药装置选用参数如下：溶解搅拌罐：V=0.05m3贮液箱：V=O.1.m3加碱计量泵最小投加量：31./H4.1813115零267(博特环保)
