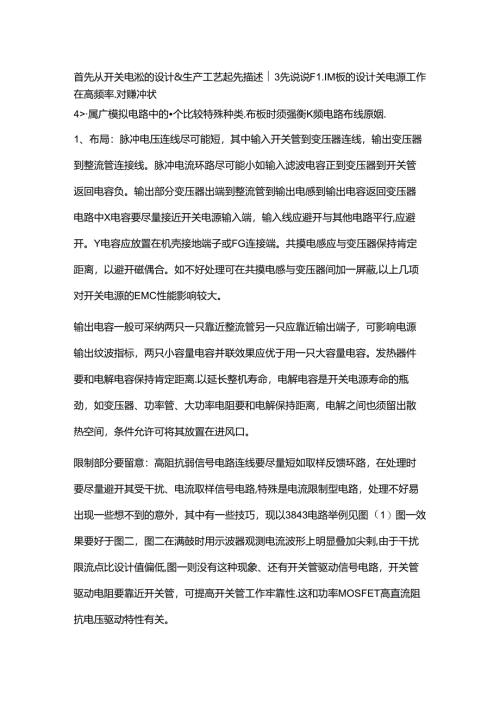

首先从开关电淞的设计&生产工艺起先描述3先说说F1.IM板的设计关电源工作在高频率.对赚冲状4>属广模拟电路中的个比较特殊种类.布板时须强衡K频电路布线原姻.1、布局：脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端，输入线应避开与其他电路平行,应避开。Y电容应放置在机壳接地端子或FG连接端。共摸电感应与变压器保持肯定距离，以避开磁偶合。如不好处理可在共摸电感与变压器间加一屏蔽,以上几项对开关电源的EMC性能影响较大。输出电容一般可采纳两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解电容保持肯定距离.以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口。限制部分要留意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避开其受干扰、电流取样信号电路,特殊是电流限制型电路，处理不好易出现一些想不到的意外，其中有一些技巧，现以3843电路举例见图（1）图一效果要好于图二，图二在满鼓时用示波器观测电流波形上明显叠加尖剌,由于干扰限流点比设计值偏低,图一则没有这种现象、还有开关管驱动信号电路，开关管驱动电阻要靠近开关管，可提高开关管工作牢靠性.这和功率MOSFET高直流阻抗电压驱动特性有关。3843电路例图下面谈一谈印制板布线的一些原则。线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于Simm已经不存在什么问题，完全能够满意大多数应用场合。考虑到开关电源所采纳的元器件与生产工艺，一般双面板最小线间距设为03mm,单面板最小线间距设为0.5mm,焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为Q5mm,可避开在焊接操作过程中出现桥接1现象。，这样大多数制板厂都能够很轻松海意生产要求，并可以把成品率限制得特别高，亦可实现合理的布线密度与有一个较经济的成本。最小线间距只适合信号限制电路和电压低于63V的低压电路，当线间电压大于该值时一般可依据500V1.mm阅历值取线间距。鉴于有一些相关标准对线间距有较明确的规定.则要严格依据标准执行.如沟通入口端至熔断器端连线。某些电源对体积要求很高，如模块电源。一般变压器输入侧线间距为Imm实践证明是可行的。对沟通输入，（隔离）直流输出的电源产品，比较严格的规定为平安间距要大于等于6mm,当然这由相关的标准与执行方法瑜定。一般平安间距可由反馈光播两侧距离作为参考，原则大于等于这个距离。也可在光耦下面印制板上开槽，使爬电距离加大以满意绝缘要求。一般开关电源沟通输入侧走线或板上元件距非绝缘的外壳、散热器间距要大于5mm,输出侧走线或器件距外壳或散热器间距要大于2mm.或严格依据平安规范执行。常用方法：上文提到的线路板开槽的方法适用于一些间距不够的场合.顺便提一下，该法也常用来作为爱护放电间隙，常见于电视机显象管尾板和电源沟通输入处。该法在模块电源中得到了广泛的应用，在灌封的条件下可获得很好的效果：方法二：垫绝缘纸，可采纳青克纸、聚脂膜、聚四氟乙烯定向膜等绝缘材料。一般通用电源用青壳纸或聚脂膜垫在线路板于金属机壳间，这种材料有机械强度高，有有肯定抗潮湿的实力。聚四氯乙烯定向膜由于具有耐高温的特性在模块电源中得到广泛的应用。在元件和四周导体间也可垫绝缘薄膜来提高绝缘抗电性能。留意：某些器件绝缘被覆套不能用来作为绝缘介质而减小平安间距，如电解电容的外皮，在高温条件下,该外皮有可能受热收缩。大电解防爆槽前端要留出空间，以确保电解电容在特别状况时能无阻碍地泻压.下面谈一谈印制板铜皮走线的一些事项：走线电流密度：现在多数电子线路采纳绝缘板缚铜构成。常用线路板铜皮厚度为35m,走线可依据1.A/mm阅历值取电流密度值，具体计算可参见教科书。为保证走线机械强度原则线宽应大于或等于03mm（其他非电源线路板可能最小线宽会小一些）。铜皮厚度为70m线路板也常见于开关电源.那么电流密度可更高些。补充一点，现常用线路板设计工具软件一般都有设计规范项.如线宽、线间距，旱盘过孔尺寸等参数都可以进行设定。在设计线路板时，设计软件可自动依据规范执行,可节约很多时间，削减部分工作量.降低出错率。一般对牢靠性要求比较高的线路或布线线密度大可采纳双面板。其特点是成本适中，牢靠性高，能满意大多数应用场合。模块电源行列也有部分产品采纳多层板，主要便于集成变压器电感等功率器件.优化接线、功率管散热等。具有工艺美观一样性好,变压器散热好的优点，但其缺点是成本较高，敏捷性较差，仅适合于工业化大规模生产。单面板，市场流通通用开关电源几乎都采纳了单面线路板，其具有低成本的优势,在设计,与生产工艺上实行一些措施亦可确保其性能。今日谈谈单面印制板设计的一些体会,由于单面板具有成本低廉,易于制造的特点，在开关电源线路中得到广泛应用，由于其只有一面缚铜，器件的电器连接.机械固定都要依靠那层铜皮.在处理时必需当心。为保证良好的焊接机械结构性能，单面板焊盘应略微大一些,以确保铜皮和基板的良好缚着力，而不至于受到振动时铜皮剥离、断脱。一般焊环宽度应大于03mm。焊盘孔直径应略大于器件引脚直径，但不宜过大，保证管脚与焊盘间由焊锡连接距离最短，盘孔大小以不阻碍正常查件为度，焊盘孔直径一般大于管脚直径01.-02mm°多引脚器件为保证顺当查件,也可更大一些。电气连线应尽量宽，原则宽度应大于焊盘直径，特殊状况应在连线于与焊盘交汇必需将线加宽（俗称生成泪滴），避开在某些条件线与焊盘断裂。原则最小线宽应大于05mm°单面板上元器件应紧贴线路板。须要架空散热的器件，要在器件与线路板之间的管脚上加套管,可起到支撑器件和增加绝缘的双重作用，要最大限度削减或避开外力冲击对焊盘与管脚连接处造成的影响，增加焊接的坚固性。线路板上重量较大的部件可增加支撑连接点，可加强与线路板间连接强度，如变压器，功率器件散热器，单面板焊接面引脚在不影响与外壳间距的前题条件下，可留得长一些，其优点是可增加焊接部位的强度,加大焊接面积、有虚焊现象可即时发觉。引脚长剪腿时，焊接部位受力较小。在台湾、日本常采纳把器件引脚在焊接面弯成与线路板成45度角,然后再焊接的工艺，的其道理同上。今日谈一谈双面板设计中的一些事项，在一些要求比较高，或走线密度比较大的应用环境中采纳双面印制板,其性能与各方面指标要比单面板好很多。双面板焊盘由于孔已作金属化处理强度较高，焊环可比单面板小一些,焊盘孔孔径可比管脚直径略微大一些，因为在焊接过程中有利于焊锡溶液通过焊孔渗透到顶层焊盘，以增加焊接牢靠性。但是有一个弊端，假如孔过大，波峰焊时在射流锡冲击下部分器件可能上浮，产生一些缺陷。大电流走线的处理，线宽可依据前帖处理，如宽度不够，一般可采纳在走线上镀锡增加厚度进行解决，其方法有好多种：1 .将走线设置成焊盘属性，这样在线路板制造时该走线不会被阻焊剂覆盖，热风整平常会被镀上锡。2 .在布线处放芭焊盘，将该焊盘设置成须要走线的形态，要留意把焊盘孔设置为零。3 .在阻焊层放置线，此方法最敏捷，但不是全部线路板生产商都会明白你的意图.需用文字说明。在阻焊层放置线的部位会不涂阻焊剂。线路镀锡的几种方法如上,要留意的是，假如很宽的的走线全部镀上锡，在焊接以后，会粘接大量焊锡,并且分布很不匀称，影响美观。一般可采纳瘦长条镀锡宽度在1.1.5mm,长度可依据线路来确定，镀锡部分间隔0.5-1.mm双面线路板为布局、走线供应了很大的选择性，可使布线更趋于合理。关于接地，功率地与信号地肯定要分开，两个地可在滤波电容处汇合，以避开大脉冲电流通过信号地连线而导致出现不稳定的意外因素，信号限制回路尽量采纳一点接地法，有一个技巧，尽量把非接地的走线放置在同一布线层，最终在另外一层铺地线。输出线一般先经过滤波电容处,再到负裁，输入线也必需先通过电容，再到变压器，理论依据是让纹波电流都通过旅滤波电容。电压反馈取样，为避开大电流通过走线的影响，反馈电压的取样点肯定要放在电源输出最末梢，以提高整机负载效应指标。走线从一个布线层变到另外一个布线层一般用过孔连通，不宜通过器件管脚焊盘实现.因为在插装器件时有可能破坏这种连接关系，还有在每IA电流通过时，至少应有2个过孔，过孔孔径原则要大于0.5mm,一般0.8mm可确保加工牢靠性。器件散热，在一些小功率电源中，线路板走线也可兼散热功能，其特点是走线尽量宽大，以增加散热面积，并不涂阻焊剂，有条件可匀称放置过孔.增加导热性能。接着谈谈铝基板在开关电源中的应用和多层印制板在开关电源电路中的应用。铝基板由其本身构造，具有以下特点：导热性能特别优良、单面缚铜、器件只能放置在缚铜面、不能开电器连线孔所以不能依据单面板那样放置跳线。铝基板上一般都放置贴片器件，开关管，输出整流管通过基板把热量传导出去.热阻很低，可取得较高牢靠性。变压器采纳平面贴片结构,也可通过基板散热，其温升比常规要低，同样规格变压器采纳铝基板结构可得到较大的输出功率。铝基板跳线可以采纳搭桥的方式处理。铝基板电源一般由由两块印制板组成，另外一块板放置限制电路,两块板之间通过物理连接合成一体。由于铝基板优良的导热性,在小量手工焊接时比较困难，焊料冷却过快.简洁出现问题现有一个简洁好用的方法，将一个烫衣服的一般电熨斗（最好有调温功能）,翻过来.熨烫面对上,固定好，温度调到150C。左右，把铝基板放在熨斗上面，加温一段时间，然后依据常规方法将元件贴上并焊接，熨斗温度以器件易于焊接为宜,太高有可能时器件损坏.甚至铝基板铜皮剥离，温度太低焊接效果不好，要敏捷驾驭。最近几年，随着多层线路板在开关电源电路中应用，使得印制线路变压器成为可能，由于多层板，层间距较小,也可以充分利用变压器窗口截面.可在主线路板上再加一到两片由多层板组成的印制线圈达到利用窗口，降低线路电流密度的目的，由于采纳印制线圈，削减了人工干预，变压器一样性好，平面结构，漏感低，偶合好。开启式磁芯，良好的散热条件。由于其具有诸多的优势.有利于大批量生产，所以得到广泛的应用。但研制开发初期投入较大，不适合小规模生。开关电源分为，隔离与非隔离两种形式，在这里主要谈一谈隔离式开关电源的拓扑形式，在下文中.非特殊说明，均指隔离电源。隔离电源依据结构形式不同，可分为两大类：正激式和反激式。反激式指在变压器原边导通时副边截止，变压器储能。原边截止时，副边导通,能量释放到负裁的工作状态，一般常规反激式电源单管多，双管的不常见。正激式指在变压器原边导通同时副边感应出对应电压输出到负载，能量通过变压器干脆传递。按规格又可分为常规正激，包括单管正激，双管正激。半桥、桥式电路都属于正激电路。正激和反激电路各有其特点，在设计电路的过程中为达到最优性价比.可以敏捷运用。一般在小功率场合可选用反激式。略微大一些可采纳单管正激电路.中等功率可采纳双管正激电路或半桥电路,低电压时采纳推挽电路，与半桥工作状态相同。大功率输出，一般采纳桥式电路，低压也可采纳推挽电路。反激式电源因其结构简洁，省掉了一个和变压器体积大小差不多的电感.而在中小功率电源中得到广泛的应用。在有些介绍中讲到反激式电源功率只能做到几十瓦,输出功率超过100瓦就没有优势.实现起来有难度。本人认为一般状况下是这样的，但也不能一概而论，PI公司的ToP芯片就可做到300瓦.有文章介绍反激电源可做到上千瓦,但没见过实物。输出功率大小与输出电压凹凸有关。反激电源变压器漏感是一个特别关键的参数，由于反激电源须要变压器储存能量,要使变压器铁芯得到充分利用,一般都要在磁路中开气隙，其目的是变更铁芯磁滞回线的
