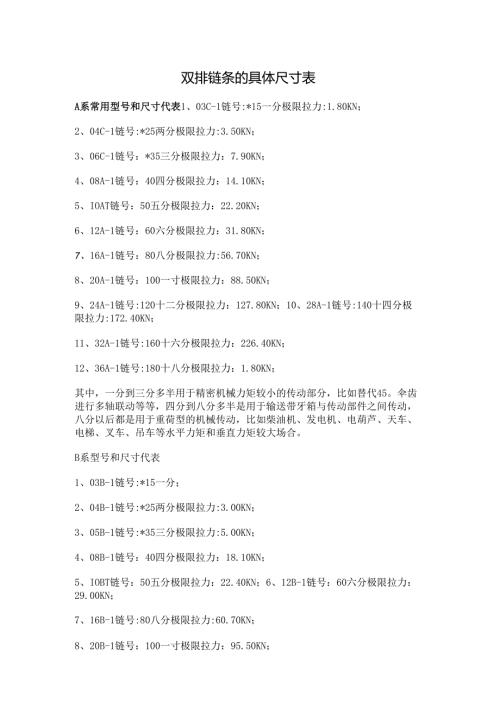

双排链条的具体尺寸表.docx
双排链条的具体尺寸表A系常用型号和尺寸代表1、03C-1链号:*15一分极限拉力:1.80KN；2、04C-1链号:*25两分极限拉力:3.50KN；3、06C-1链号：*35三分极限拉力：7.90KN；4、08A-1链号：40四分极限拉力：14.10KN；5、IOAT链号：50五分极限拉力：22.20KN；6、12A-1链号：60六分极限拉力：31.80KN；7、16A-1链号：80八分极限拉力:56.70KN；8、20A-1链号：100一寸极限拉力：88.50KN；9、24A-1链号:120十二分极限拉力：127.80KN；10、28A-1链号:140十四分极限拉力:172.40KN；11、32A-1链号:160十六分极限拉力：226.40KN；12、36A-1链号:180十八分极限拉力：1.80KN；其中，一分到三分多半用于精密机械力矩较小的传动部分，比如替代45。伞齿进行多轴联动等等，四分到八分多半是用于输送带牙箱与传动部件之间传动，八分以后都是用于重荷型的机械传动，比如柴油机、发电机、电葫芦、天车、电梯、叉车、吊车等水平力矩和垂直力矩较大场合。B系型号和尺寸代表1、03B-1链号:*15一分；2、04B-1链号:*25两分极限拉力:3.00KN；3、05B-1链号:*35三分极限拉力:5.00KN；4、08B-1链号：40四分极限拉力：18.10KN；5、IOBT链号：50五分极限拉力：22.40KN；6、12B-1链号：60六分极限拉力：29.00KN；7、16B-1链号:80八分极限拉力:60.70KN；8、20B-1链号：100一寸极限拉力：95.50KN；9、24B-1链号：120十二分极限拉力：160.00KN；1。28B-1链号:140十四分极限拉力：200.00KN；11、32B-1链号:160十六分极限拉力:250.40KN；注：1分约等于0.33厘米；1、带有前缀的链号(I)RS系列直板滚子链RRo1.1.erSStraight例如：RS40即08A滚子链(2) RO系列弯板滚子链RRo1.1.er0Offset例如：R060即12A弯板链(3) RF系列直边滚子链RRo1.1.erFFair例如：RF80即16A直边滚子链(4) SC系列齿形链(无声链)S-Si1.entCChain来自ANS1.B29.2M齿形链和链轮标准。例如：SC3即C1.O6齿形链,节距为9.525(5) C系列输送链C-Conveyor例如：C2040即08A双节距输送链C2040S1.S1.-Sma1.1.ro1.1.er小滚子C20601.1.一1.argero1.1.er大滚子CA650C一ConveyorA一Agricu1.ture,农机输送链小滚子型Sma1.iro1.1.ertype大滚子型1.argero1.1.ertype(6) 1.系列板式链1.一1.eafchain例如A1.422即A型板式链，节距12.7,组合2X2美国链号1975年取消B1.546即B型板式链，节距15.875,组合4X6美国链号1.H0822即B1.422,H-Heavy重型ISO链号1.1.1044,1.-1.ight轻型ISO链号M系列公制链条MMetricmeasure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。(8) W系列焊接链W-We1.ded例如：W78即节距66mm焊接链，WH为窄系列，WD为宽型(9) HyVo系列高速齿形链HyHeavyduty,HightSpeedVo一Invo1.ute(Io)PIV系列齿链式无级变速链(11)ST系列自动扶梯梯级链STStepchain例如：131即节距131.33梯级滚子链(12) PT系列自动人行道输送链PPassengerTStepchain(13) MR系列可锻铸铁滚子链Mma1.1.eab1.eRRo1.1.erchain(14) TOP系列平顶链，例如：TT型，TT635普通型平顶链，板条宽63.5TS型，TS550一带平顶的钢滚子链，板条宽55.0TP型，TP762一平顶板为聚醛树脂，基础链为弯板链，板条宽76.2TTUP型，TTUPn43一顶板为聚醛树脂，销轴为不锈钢，板条宽114.3TNU型，TNu826一聚醛树酯顶板，板条宽82.6(15) Super系列特级链，例如：SUPer80即强度、耐磨、疲劳特别优秀的16A滚子链(16)US系列超级链USU1.traSuper例如：US100即20A超级滚子链，级速度可达50米/分以上。2、带有后缀的链号(I)H系列加重型滚子链H一Heavy例如：CSBH即08B加强链(2)HP系列空心销轴链HHo1.1.owP-Pin例如：40HP>08A空心销轴滚子链(3) SS系列不锈钢链S1.Stain1.essS2Stee1.例如：60SS即12A不锈钢滚子链(4) NP系列镀银链NNicke1.P-Piated例如：80NP即16A镀锌05B滚子链(5) ZP系列镀锌链Z-ZincP-P1.ated例如：05BZP即镀锌05B滚子链(6) SB系列侧弯链SSideBBow；也表示粉末冶金套筒链SSinteredBBushing例如：10AISB即IOA单排侧弯滚子链，40SB即08A自润滑链(7) CU系列同SB系列，CU一Curved例如：50CU即IOA侧弯滚子链(8) C系列开口销连接型滚子链C-Cotter例如：204OC即08A双节距传动滚子链，用开口销环接R系列用佛头环接之滚子链R-Riveted例如：206OR即12A双节距滚子链，环节处用开口销或卡簧，其余钾死。(IO)MO系列免维修0型密封圈链条M一Maintenancefree0-0Ringchain例如：428MO即4280型密封圈摩托车链(11)w系列倍速链C2050W即IOA双节距倍速输送链，为日本KANA编号(WR系列管钳链WRWrenchchain例如：50WR即节距15.875管钳链3、采用汉语拼音的链号(I)BS系列倍速链BBeiSSu例如：BS25C210A即C2050W、IOA双节距倍速链(2)1.T系列立体车库链1.1.iTTi
