厂房屋顶分布式光伏发电示范项目主要实施方案.docx

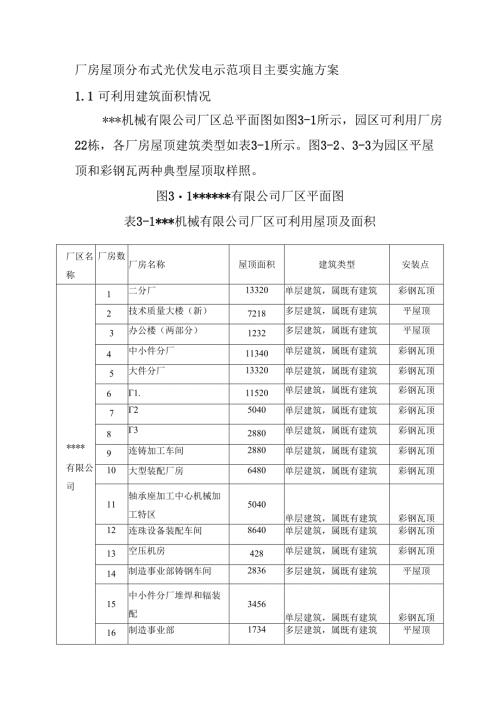

厂房屋顶分布式光伏发电示范项目主要实施方案1.1 可利用建筑面积情况*机械有限公司厂区总平面图如图3-1所示，园区可利用厂房22栋，各厂房屋顶建筑类型如表3-1所示。图3-2、3-3为园区平屋顶和彩钢瓦两种典型屋顶取样照。图31*有限公司厂区平面图表3-1*机械有限公司厂区可利用屋顶及面积厂区名称厂房数厂房名称屋顶面积建筑类型安装点*有限公司1二分厂13320单层建筑，属既有建筑彩钢瓦顶2技术质量大楼（新）7218多层建筑，属既有建筑平屋顶3办公楼（两部分）1232多层建筑，属既有建筑平屋顶4中小件分厂11340单层建筑，属既有建筑彩钢瓦顶5大件分厂13320单层建筑，属既有建筑彩钢瓦顶61.11520单层建筑，属既有建筑彩钢瓦顶725040单层建筑，属既有建筑彩钢瓦顶832880单层建筑，属既有建筑彩钢瓦顶9连铸加工车间2880单层建筑，属既有建筑彩钢瓦顶10大型装配厂房6480单层建筑，属既有建筑彩钢瓦顶11轴承座加工中心机械加工特区5040单层建筑，属既有建筑彩钢瓦顶12连珠设备装配车间8640单层建筑，属既有建筑彩钢瓦顶13空压机房428单层建筑，属既有建筑彩钢瓦顶14制造事业部铸钢车间2836多层建筑，属既有建筑平屋顶15中小件分厂堆焊和辐装配3456单层建筑，属既有建筑彩钢瓦顶16制造事业部1734多层建筑，属既有建筑平屋顶17制管工具事业部机加工车间4284多层建筑，属既有建筑平屋顶18制管工具事业部铸铁车间1836单层建筑，属既有建筑彩钢瓦顶19热处理厂13786单层建筑，属既有建筑彩钢瓦顶20热处理厂21530单层建筑，属既有建筑彩钢瓦顶2143366单层建筑，属既有建筑彩钢瓦顶22机电仓库3086单层建筑，属既有建筑彩钢瓦顶总计115252图3-2平屋顶图3-3彩钢瓦顶1.2 示范区域内用电负荷情况根据园区提供的最近一年园区各用电单位各时段平均负荷数据，统计整理后如表，其全年用电负荷分布曲线图如图3-5O从图可以看出整个园区用电负荷较平稳属于典型重工业高耗能情况，8:00-20:00都处于用电高峰期，而此时间段正是电网用电的高峰时段。如果光伏电站建立，将缓解该区域的用电负荷状况，缓解电网高峰用电压力。表3-2*厂区分时段用电负荷统计表月份08:09:10:11:12:13:14:15:16:17:18:19:20:00000000000000000000000000237246242248245248250244244245250244239月88004239839695989826384101M15215815515915816016115715715716015715392588468040532494967961265三191198195200198200202197197197201197192月76864223176930484871840367四月23545244172399524586243322464224839242482424824276247832419223657五230239235240238241243237237237242236231月5913OO79313427484876729370六259269264271268271273267267267273266260月72346920418299484879378696七264274269276273276279272272272278271265月58376327439012484879488584八269279274281278281284277277277283276270月43415834449824484880598372九228236232238235238240234234235240234229月17625325808071989825164426十211219215220218221222217217217222216212月18OO215124O1.78484873289818十203211207212210213215209209210214209204月89447991713910989823615087十二216224220225223226227222222222227221217月03031658261090484874399706平225233229235232235237231231232236231226均13474408666250868613973221图3-5*区全年分时段统计负荷曲线图1.3 电网接入情况1.1.1 示范区电力系统概况1）江苏电网概况江苏电网是华东电网的重要组成部分，到2006年底，江苏电网总装机容量53040MW（含望亭电厂，不含阳城电厂）,其中统调电厂89座，机组285台，装机容量共47600MW。至2006年底，江苏电网拥有：50OkV变电所（含开闭所）22座，变压器35台（组）,主变压器总容量27250MVA;50OkV线路81条，总长度7412km（含省际联络线和阳城送出专线）;22OkV变电所（含开闭所）258座，变压器469台，主变压器总容量65700MVA;22OkV线路682条，总长度13520km。目前22OkV电网仍是江苏省的主要电网，原有的8条与相邻省、市联络的22OkV线路已全部断开。由此可见，近年来江苏省电力电量一直呈现出快速增长的趋势。但是，现状江苏电网存在一些不足，主要包括：电力供求不平衡，能源供应协调压力加大，500kV主网潮流分布不均衡，部分地区高峰时段电力供应严重不足，断路容量增长过快。2）常州电网概况常州电网处于苏南电网中部，占据枢纽地位，是江苏电网的重要组成部分。常州电网的供电范围包括常州市区（含原武进市）及所辖金坛、滦阳二市。常州市电网受进电源（见图3-7）主要构成是：常州市范围内华电戚墅堰发电有限公司和镇江谏壁发电有限公司的7条22OkV线路、三峡电站到武进的2条50OkV线路、扬州江都变的2条50OkV线路、宜兴东善桥2条50OkV线路等。图3-7常州输送电网概况2006年常州市全社会最高供电负荷为3557MW,全社会用电量为212.68亿kWh,分别比上年增长14.38%、16.44%0统调用电量（供电量）为196.57亿kWh,统调最大负荷为3350MW,分别比上年增长16.24%、15.68%o2007年全市全社会最大负荷约3885MW,统调最大负荷约3728MW。到2006年底常州市装机总容量3307.6MW,其中常州电厂1200MW、戚墅堰电厂440MW、戚厂燃机780MW,沙河抽水蓄能100MW、地方及自备小机787.6MW（统调448.6MW,非统调339MW）。市区（含武进）有地方及自备小机721.6MW（统调448.6MW,非统调273MW）。2006年常州电网的最高运行电压为500kV,拥有50OkV变电站2座，主变4台，总容量3500MVA,500kV线路直流1条、交流17条，线路总长度约327km。常州电网目前仍以22OkV电网为主干电网，有22OkV变电站23座，主变41台，总容量6540MVA（另有22OkV用户变电站2座，容量330MVA）,22OkV线路63条，长度约936km（含用户线路）。常州电网的特点如下：华东、江苏电网北电南送、西电东送的交汇点，500kV系统短路水平较高，电网接线密集；电网发供不能自我平衡，所缺电力主要从50OkV变电站和镇江谏壁电厂受进；常武22OkV电网高度密集，短路电流水平接近50kA,500kV晋陵变电站投运后常武22OkV电网武南、武北分片运行，有效控制了短路电流。“十二五”期间，江苏省电力公司与常州市政府将根据常州经济社会和城乡发展规划目标，共同为加快常州电网发展努力。重点推进500千伏漂阳输变电工程的建设和500千伏常州南输变电工程的前期工作；加快推进220千伏常化、新龙、Y河、金坛洪湖、漂阳东郊等一批重点输变电工程，加强常州市北部新城、科教城、新北工业园、武进高新区等重点发展区域电网的规划建设，形成以坚强500千伏电网为核心，220千伏电网灵活可靠、分区运行的目标网架，城乡电网供应能力显着增强。通过“十二五”的建设，新增35千伏及以上变电容量1769万千伏安，线路1528公里。常州电网已基本形成了“网架结构合理、供电安全可靠、运行经济灵活、电能质量合格、降损节能增效、技术可靠先进”的坚强电网。本项目中光伏电站所发电量全部送入江苏省常州电网。1.1.2 接入系统方式1）系统接入方案太阳能光伏发电系统由光伏组件、直流监测配电箱、并网逆变器、计量装置及上网配电系统组成。太阳能通过光伏组件转化为直流电力，通过并网逆变器，将直流电能转化为与电网同频率、同相位的正弦波电流。项目建设点为新北区*厂房机械有限公司厂区，两个区域各分散用户自身耗电很大，采用中压就近并网，新增输电线路的投资较小，接入系统条件较好，电力输送损耗较小，太阳能光伏发电就近消化。本项目位于常州新北区*厂房机械有限公司厂区，区域各屋顶集中装机容量为IOMWP,最大发电功率为IOMWP,根据国家电网公司光伏电站接入电网技术规定(Q/GDW617-2011)和江苏省电力公司光伏电站接入系统导则等相关光伏电站接入
