公路LED照明灯具第2部分：公路隧道LED照明灯具.docx

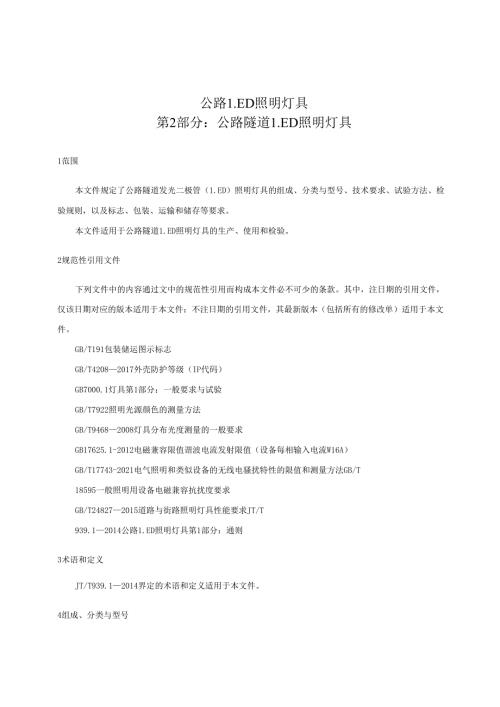

公路1.ED照明灯具第2部分：公路隧道1.ED照明灯具1范围本文件规定了公路隧道发光二极管（1.ED）照明灯具的组成、分类与型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求。本文件适用于公路隧道1.ED照明灯具的生产、使用和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T42082017外壳防护等级（IP代码）GB7000.1灯具第1部分：一般要求与试验GB/T7922照明光源颜色的测量方法GB/T94682008灯具分布光度测量的一般要求GB17625.1-2012电磁兼容限值谐波电流发射限值（设备每相输入电流W16A）GB/T17743-2021电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T18595一般照明用设备电磁兼容抗扰度要求GB/T248272015道路与街路照明灯具性能要求JT/T939.12014公路1.ED照明灯具第1部分：通则3术语和定义JT/T939.12014界定的术语和定义适用于本文件。4组成、分类与型号4.1组成公路隧道1.ED照明灯具（以下简称“灯具”）一般由1.ED发光光源、配光组件、驱动电源、机架、外壳、安装连接件等组成，其组成示意见图1。标引序号说明:11.ED发光光源；3安装连接件；5外壳;2配光组件;4驱动电源;6机架。图1公路隧道1.ED照明灯具组成示意图4.2分类4. 2.1灯具按照环境温度适用等级分为S2型、A型、B型三种:a）S2型为常温型，适用温度范围-5°C+55；b）A型为低温型，适用温度范围-20°C+55；c）B型为超低温型，适用温度范围-40+50。4.2.2灯具按照色温类型分为可调色温型灯具（K）和不可调色温型灯具（B）。4.2.3灯具按照驱动方式分为直流驱动1.ED照明灯具（DC）和交流驱动1.ED照明灯具（AC）o4.2.4灯具按照输入交流电压分为单相220V电压输入1.ED照明灯具（三）和三相380V电压输入1.ED照明灯具（T）。4.3型号灯具产品型号命名见图2：1位阿拉伯数字,表示设计顺序号；II分类：色温，可调一K,不可调一B；“II"一分类：隧道；，灯具额定光通量，单位为流明(Im);灯具额定功率，单位为瓦特(W)；“分类：驱动方式，直流一DC,交流220VACS,交流380VACT；"厂家产品标识。，图2灯具产品型号命名5技术要求5.1 适用条件安装环境：户外。5.2 材料要求灯具产品的外壳、机架等结构件在保证结构稳定的条件下宜采用轻质材料。发光二极管焊脚温度(Ts)为85时的使用寿命不小于50OOOh,其他电子元器件的平均无故障时间(MIBF)不小于30OOOh05.3 结构应符合JT/T939.12014中5.3的要求。5.4外观质量应符合JT/T939.12014中5.4.1、5.4.2、5.4.3和5.4.4的要求。5.5噪声应符合JT/T939.12014中5.6的要求。5.6灯具结温应符合JT/T939.12014中5.7的要求。5.7 显色指数灯具显色指数应不小于70o5.8 灯具功率5.8.1功率等级灯具额定功率等级宜分为20W、30W、40W、50W、60W、70W、80W、100W、120W、140W>160W、180W200W、240W、300W等系列。5.8.2功率允差在额定工作条件下，不可调色温灯具实测功率应不小于标称额定功率的95%,且不大于标称额定功率的105%；可调色温灯具在标称色温范围内任一色温条件下的实测功率应不小于标称额定功率。5.9 功率因数不可调色温交流供电灯具在额定工作条件下的功率因数值不应低于0.95,可调色温交流供电灯具在标称色温范围内任意色温条件下的功率因数不应低于0.85o5.10 相关色温5.10.1不可调色温型灯具在额定工作条件下的相关色温宜在300OK500OK范围内，且满足表1白馁求。表1相关色温要求名义值K目标值K容差范围边界点名称边界点色品坐标Xy27002700+145中心点0.45780.4101右上点0.48130.4319左上点0.45620.4262左下点0.43730.3893右下点0.45930.394430003045+175中心点0.43380.4030右上点0.45620.4260左上点0.42990.4165左下点0.41470.3814右下点0.43730.389335003465+245中心点0.40730.3917右上点0.42990.4165左上点0.39960.4015左下点0.38890.3690右下点0.41470.3814表1相关色温要求（续）名义值K目标值K容差范围边界点名称边界点色品坐标Xy40003985+275中心点0.38180.3797右上点0.40060.4044左上点0.37360.3874左下点0.36700.3578右下点0.38980.371645004503+243中心点0.36110.3658右上点0.37360.3874左上点0.35480.3736左下点0.35120.3465右下点0.36700.357850005028+282中心点0.34470.3553右上点0.35510.3760左上点0.33760.3616左下点0.33660.3369右下点0.35150.348757005665+355中心点0.32870.3425右上点0.33750.3618左上点0.32050.34755.10.2可调色温型灯具的相关色温应覆盖3000K5000K范围，可调最低色温值不低于2700K,可调最高色温值不高于6500K,且色品坐标满足表1的要求。5.11初始光通量灯具的初始光通量（0）应不低于额定光通量（），且不高于额定光通量的120%,即。应满足公式（1）：o1.20（1）5.12光通量维持率灯具经老化试验后，其光通量维持率应符合表2的规定。表2灯具光通量维持率老化时间h光通量维持率3000298%6000三96%10000293%5.13灯具初始光效灯具的灯具初始光效分为三级，见表3o表3灯具初始光效等级等级初始光效（11）1.mW相关色温W3500K350OKV相关色温I>170>180II150<170160<180III140<150145<1605.14灯具配光分布灯具宜采用中投射、短投射或超短投射类型，且空间光强分布满足GB/T248272015中I类、11类、In类或IV类的要求。5.15机械力学性能应符合JT/T939.12014中5.11的要求。5.16电磁兼容性5.16.1骚扰电压骚扰电压限值应符合GB/T177432021中A级限值的要求。5.16.2谐波电流采用交流220V驱动的灯具，其谐波电流限值应符合GB17625.12012中C类设备的限值要求。采用交流380V和直流驱动的灯具，其谐波电流限值应符合GB17625.12012中A类设备的限值要求。5.16.3浪涌抗扰度对灯具的电源输入端口进行浪涌抗扰度试验，产品应工作正常。5.16.4静电放电抗扰度对操作人员正常使用灯具时可能接触的点和表面，以及用户维修点进行静电放电抗扰度试验，产品应工作正常。5.16.5射频电磁场辐射抗扰度对正常运行的灯具四个侧面分别在发射天线垂直极化和水平极化位置进行射频电磁场辐射抗扰度试验，产品应工作正常。5.16.6电快速瞬变脉冲群抗扰度对灯具的电源端口、信号和控制端口以及机箱的接地线进行电快速瞬变脉冲群抗扰度试验，产品应工作正常。5.17电气安全性能5.17.1绝缘电阻应符合JT/T939.12014中5.13.1的要求。5.17.2电气强度采用交流驱动的灯具，在产品的电源接线端子与机壳之间施加频率50Hz、有效值150OV正弦交流电压，历时Imin,应无火花、闪络和击穿现象，不引起电压下降的辉光放电可忽略不计。5.17.3接触电阻应符合JT/T939.12014中5.13.3的要求。5. 17.4电源适应性5.17. 4.1采用交流220V驱动的灯具应适应电网波动要求，在以下条件下应正常工作：电压：交流220VX(1±15%);频率：50Hz±2HzO5.17.4.2采用交流380V驱动的灯具应适应电网波动要求，在以下条件下应正常工作：电压：交流380VX(1±15%);频率：50Hz÷2HzO5.17. 4.3采用直流驱动的灯具应适应电网波动要求，在以下条件下应正常工作：电压：额定工作电压(UO)×(1.±10%)o5.17.5接触电流产品在额定电源电压和额定频率工作时电源接线端子对机壳的接触电流应小于3.5mAo5.18环境适应性能5.18.1耐低温工作性能灯具在通电状态下试验，产品应能正常工作，结构件不应产生变形和其他损伤。5.18.2耐高温工作性能灯具在通电状态下试验，产品应能正常工作，结构件不应产生变形和其他损伤。5.18.3耐湿热工作性能灯具在通电状态下试验，产品应能正常工作，结构件不应产生锈蚀和其他损伤。5.18.4耐温度交变性能灯具在通电工作状态下放入温度交变试验箱中，试验期间和试验结束后，产品应能正常工作，结构件不应产生变形和其它损伤。5.18.5耐机械振动性能灯具在通电工作状态下进行扫频振动试验，产品应能正常工作，结构不受影响，零部件无松动。5.18.6耐盐雾腐蚀性能灯具外壳防腐层经过试验后，应无明显锈蚀现象，金属构件应无红色锈点。5.19IP防护等级灯具防护等级应不低于GB/T42082017规定的IP65级。5. 205.20功能要求应符合JT/T939.12014中5.15的要求。5.21灯具寿命灯具产品的平均寿命应不低于40000h,其中单灯最低有效寿命应不低于30000h05.22眩光限制灯具应采用截光型灯具或半截光型灯具，采取措施抑制眩光避免对安全和视觉舒适性造成干扰。5.23开关试验灯具经过表4所示的周期性开关试验后，不应产生零部件脱焊、变形、龟裂及影响正常使用的缺陷，通电后应能正常工作，且1.ED发光单元无闪烁或失效现象。表4灯具开关试验周期数等级循环周期数，次I级1000000II级500000
