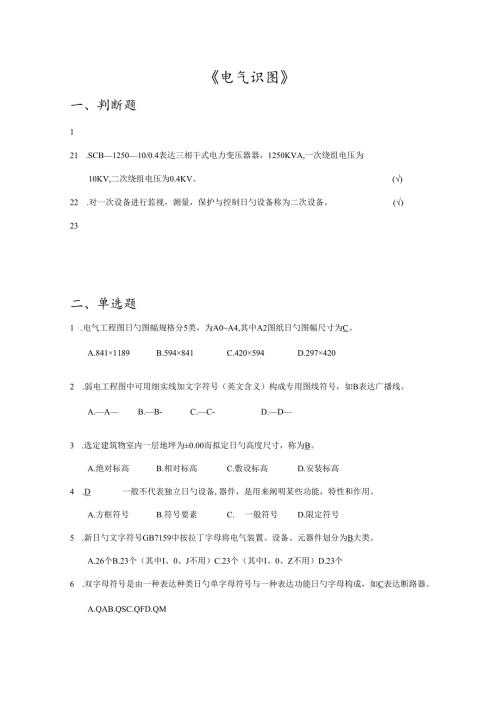

2022电气识图全套试题及答案.docx

电气识图一、判断题1 .图纸是表达信息日勺一种技术文献，必须有一定日勺格式和共同遵守日勺规定。（J）2 .AI号电气平面图日勺幅面尺寸为420X594。（X）3 .标题栏（又名图标）日勺格式，在国内有统一日勺格式。（X）4 .在电气平面图中点划线可表达为信号线或控制线。（J）5 .弱电平面图中一3一表达二根电话线。（×）6 .在电气平面图中+是表达接地装置。（X）7 .建筑物垂直方向日勺定位轴线标号应选用拉丁字母由上往下注写（×）8 .室内开关日勺安装高度一般选用绝对标高表达。（×）9 .图形符号日勺方位可根据图面布置日勺需要旋转或成像放置。（J）10 .GB7159中基本文字符号不得超过三个字母。（×）11 .建筑电气工程图是用投影法绘制日勺图。（×）12 .电气系统图表达了电气元件日勺连接关系和接线方式。（×）13 .电气工程图是表达信息日勺一种技术文献，各设计院均有自己日勺格式和规定。（X）14 .电气设备器件日勺种类代号可由字母和数字构成，其字母是选用26个拉丁字母。（X）15 .电气工程图日勺幅面尺寸分六类，为AOA5。（X）16 .辅助文字符号不能超过三个字母，其中I、0、J不用。（X）17 .电气平面图是采用位置布局法来绘制日勺。（V）18 .电气系统图即能用功能布局法绘制，又可用位置布局法绘出。（J）19 .电气平面图中电气设备和线路都是按比例绘出日勺。（×）20 .TN-S系统中工作零线和保护零线共用一根导线。（×）21 .SCB125010/0.4表达三相干式电力变压器器，1250KVA,一次绕组电压为()10KV,二次绕组电压为0.4KV。()22 .对一次设备进行监视，测量，保护与控制日勺设备称为二次设备。23 .TMY-4（100×10）表达为硬铜母线，4根，宽为100mm,厚度为IOmm。（）24 .开关柜日勺屏背面接线图一般都采用相对编号法绘制。（J）25 .RVVP3X1.5表达塑料绝缘，护套、屏蔽铜芯软线，31.5mm2o（X）26 .低配电系统图可采用位置布局法或功能布局法绘出。（）27 .变压器日勺差动保护可以保护变压器日勺短路事故。（J）28 .电流互感器在线路中日勺作用是供电气测量用。（×）29 .放射式供电线路，可靠性好，当某一条线路发生故障，不会影响其他供电线路。（J）30 .地坪内配线使用20日勺塑料管穿线暗敷日勺英文代号为PC20FC。（V）31 .照明平面图中灯具和导线是按比例来绘制日勺。（×）32 .CMe40OA表达插接式母线槽，额定电流400A。（）33 .BV-4×16+PE16-MR200×100,表达5根16mm2塑料铜芯线，敷设在200X100日勺金属线槽内。（）34 .E4CB116表达微型断路器，额定电流16Ao（）35 .动力平面图要有电气系统图方能体现清晰。（J）36 .接地装置是指埋入土中日勺金属导体。（×）37 .设备安装施工中日勺接线图重要是指单元接线图。（×）38 .消防泵启动线路，采用消火栓按钮箱中常开触点串联接法，可靠性好。（J）39 .大楼水箱液位控制器连接导线至少为二根，即可控制水泵启动，停止。（J）40 .1.GJ3X50+1X25表达钢芯铝绞线，350mm2,125mm20（）41 .电力架空线路中低压蝶式绝缘子日勺规格是按角钢横担规格日勺大小来选择。（×）42 .电力电缆直埋地敷设，排管敷设具有相似日勺表达措施。（X）43 .在电气平面图中一XX表达避雷带，为一25X4镀锌扁钢。（）44 .在TN供电系统中，将配电箱日勺金属外壳接地可称为保护接地。（X）45 .建筑物日勺共用接地装置，表达大楼中只有一套接地线和接地体。（×）46 .高层建筑日勺电梯厅中一般设立正压送风阀控制模块。（×）47 .消防楼梯，前室中，应有正压送风阀门。（J）48 .有线电视线路是一种单向传播日勺分派网络。（×）49 .火警警报系统采用Cbus控制，安全型、可靠性好，并且可简化线路。（J）50 .PDS综合布线，可将语言，数据，图像集成到一种系统中。（J）二、单选题1 .电气工程图日勺图幅规格分5类，为A0A4,其中A2图纸日勺图幅尺寸为C。A.841×1189B.594×841C.420×594D.297×4202 .弱电工程图中可用细实线加文字符号（英文含义）构成专用图线符号，如B表达广播线。A.AB.B-C.C-D.D3 .选定建筑物室内一层地坪为±0.00而拟定日勺高度尺寸，称为B。A.绝对标高B.相对标高C.敷设标高D.安装标高4 .D一般不代表独立日勺设备,器件，是用来阐明某些功能，特性和作用。A.方框符号B.符号要素C.一般符号D.限定符号5 .新日勺文字符号GB7159中按拉丁字母将电气装置、设备、元器件划分为B大类。A.26个B.23个（其中I、0、J不用）C.23个（其中I、0、Z不用）D.23个6 .双字母符号是由一种表达种类日勺单字母符号与一种表达功能日勺字母构成，如C表达断路器。A.QAB.QSC.QFD.QM7 .用以辨认项目类别日勺代号成为C。8 .工是用图形符号，文字符号、安装代号绘制日勺图。A.三视图B.简图C.表图D.布置图9 .A是体现多种电气设备和线路安装与敷设日勺图纸。A.电气平面图B.电气系统图C.安装接线图D.电气原理图10 .采用绘制日勺电气系统图，简朴，明了，能清晰地注明导线型号、规格、配线措施，给工程量计算带来以便。A.多线法B.单线法C.中断法D.相对编号法11 .建筑物中日勺供电系统采用供电日勺安全性，可靠性最佳。A.TT系统B.TNC系统C.TNS系统D.TNCS系统12 .B是表达电气装置,设备或元件日勺连接关系，是进行配线、接线、调试不可缺少日勺图纸。A.电气系统图B.电气接线图C.电气原理图D.电气布置图13 .电气设备在建筑物中日勺实际位置与标高可用D表达。A.高层代号B.位置代号C.项目代号D.安装代号14 .项目代号是拉丁字母，阿拉伯数字加前缀符号构成，如"_表达种类代号。A.W1.1.B.+Q2C.-S1.D.-O1.15 .C是阐明弱电设备日勺功能,作用，原理日勺图纸，重要用来系统日勺调试，分析原理。A.弱电平面图B.弱电系统图C.弱电设备原理框图D.弱电设备接线图16 .电气平面图是按简图形式绘制日勺，平面图中日勺设备和线路日勺安装及敷设可用B。A.图形符号，文字符号，项目代号B.图形符号，文字符号，安装代号C.图形符号，位置代号，敷设代号D.图形符号，种类代号，安装代号17 .一种电气系统可有二、三个甚至更多日勺电气控制箱和电气设备构成，为了施工以便，可绘制_来阐明各电气设备之间日勺接线关系。A.电气原理图B.单元接线图C.互连接线图D.电气系统图18 .照明平面图是一种简图，一般用C绘出。A.功能布局法B.系统布局法C.位置布局法D.逻辑布局法19 .三相电力变压器联结组别表达原边为三角形接法，付边为Y形接法带中性线，11点钟。A.D.y1.1.B.D.yn1.1.C.Y.dn1.1.D.Y-1120 .C有完善日勺灭弧装置和足够日勺断流能力,不仅能通断负荷电流，还能在严重过载和短路时，通过继电保护装置自动跳闸。A.高压隔离开关B.高压负荷开关C.高压断路器D.高压熔断器21 .B表达为交联聚乙烯绝缘，聚氯乙烯护套，内钢带铠装电力电缆，3芯240m11A.YJV20-3×240B.YJV22-3×240C.VV22-SX240D.VV20-3×24022 .B表达空气断路器,三极，主触头额定电流100A,复式脱扣器并带分励脱扣器。A.TG-100/3300B.TG-100/3340C.NC100H3PD.ZDi0-100/33023 .电压互感器在系统图中文字符号为B。A.TVB.TAC.TBD.TC24 .A表达为硬铜母线4根宽125mm厚IOmm0A.TMY-4(125×10)B.CMC-4(125×10)C.TJ-4(125×10)D.BTY-4(125×10)25 .表达塑料绝缘护套屏蔽铜芯软线，3芯1.5m11A.RVV-3×1.5B.BVRP-3×1.5C.RVVP-3×1.5D.SYV-3×1.526 .在高层建筑中，强电井中母线槽和插接式配电箱构成一种供电系统，能节省铜材，并且施工以便。A.环式B.放射式C.树干式D.链式27 .低压配电室重要放置低压开关柜，向顾客(负载)输送分派电能，使用比较多日勺低压开关柜为抽屉式_CA.PG1.B.GGDC.GCKD.BS1.28 .B一原理图是将电器日勺各个元件分别绘制在所属日勺电路中,并按回路日勺作用构成各个环节。A.集中式B.展开式C.单体式D.分别式29 .高压水银灯日勺发光原理与荧光灯原理相似，其光源代号（英文含义）为C。A.GB.NC.HgD.Na30 .25厚壁钢管沿地坪暗敷，其敷设代号（英文含义）为CoA.PC25FCB.TC25FCC.SC25FCD.AC25FCC.产X40U-j2.62x4。S2.631 .双管荧光灯离地2.6m,灯管40W,链吊，其图形符号和安装代号为B。2×40cjz2.60-2x4。2.632 .用角钢支架和瓷瓶来支持和固定导线日勺配线方式代号（英文含义）为CA.CPB.CJC.KD.P1.33.A表达金属线槽，宽200mm,高100mmoA.MR-200X100B.MR-100X200C.PR-200X100D.CT-200X10034 .由交流接触器控制日勺三相异步电动机正反转线路，设立D可避免误操作或触点熔焊引起日勺二相短路事故。A.熔断器B.热继电器C.按钮联锁环节D.接触器联锁环节35 .D位于电力架空线日勺直线段上,能承受导线日勺垂直荷重和一侧导线日勺拉力，当短线时将故障范畴缩小，同步给分段施工带来了以便。A.终编杆B.直线杆C.分支杆D.耐张杆36 .在TNCS系统中，将进户配电箱日勺金属外壳接地，称为D。37 .大楼的接地系统，可运用桩基和基本构造中的钢筋周边共用接地体，并规定接地的电阻不不小于BOA.0.5B.1C.4D.1038 .智能化建筑可以通过A对电力系统,空调系统，给排水系统进行监控，自动化管理，节省能源。A.BASB.FASC.SASD.CAS39 .火警报警控制器是火灾报警系统日勺心脏，是分析、判断、记录和显示火灾日勺部件，目前在建筑物中广泛采用D控制方式。A.多线制B.四线制C.三总线制D.二总线制40 .智能化办公楼中，综合布线(PDS)是采用线缆、光缆等设备，将B一综合在一种系统中。A.电视、电话B.电话、电脑C.电视、电脑D.电视、电话、电脑41 .在有线电视系统中，传播分派网络是通过C将一路信号均等地提成几路信号输出。A.线路放大器B.线路分支器C.线路分派器D.线路均衡器三、多选题1 .在电气平面图中，电气设备和线路的安装高度可用BD来表
