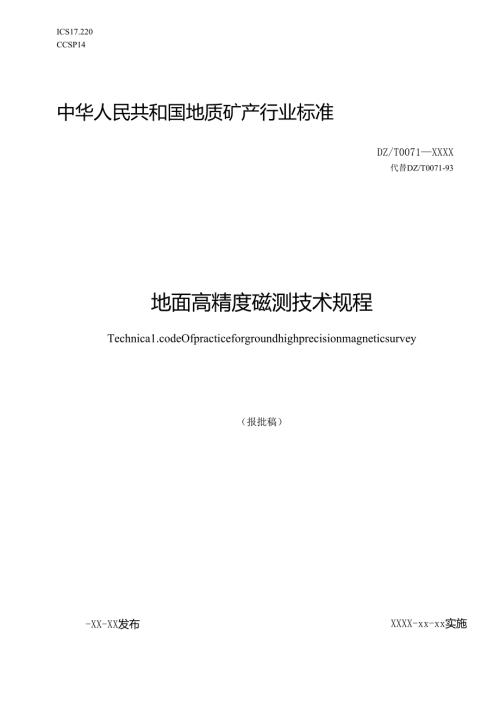

ICS17.220CCSP14中华人民共和国地质矿产行业标准DZ/T0071XXXX代替DZ/T0071-93地面高精度磁测技术规程Technica1.codeOfpracticeforgroundhighprecisionmagneticsurvey（报批稿）-XX-XX发布XXXX-xx-xx实施中华人民共和国自然资源部发布目次前言III1范围12规范性引用文件13术语和定义14总则14 .1应用条件15 .2应用范围24. 3基本要求25技术设计24.1 资料收集24.2 测区踏勘25. 3方法有效性分析25.4测区、比例尺和测网35.5磁测精度45.6 日变站45.7 基点45.8 剖面的设计55.9 测地工作55. 10磁性参数调查65.11 设计书编写65.12 设计书审批与变更76仪器设备76. 1基本要求76.2性能试验71.1 3保管与维护97野外工作101.2 1测地工作101.3 日变站、校正点的选择101.4 日变站联测111.5 日变观测111.6 测点观测121.7 岩（矿）石标本的采集和磁性参数的测定121.8 原始记录131.9 8质量检查与评价138资料整理与精度评价151.10 1资料整理158.2 日变站基本场北值的测定168.3 测点磁场值（北）计算188.4 AT磁异常值的计算198.5 AT磁异常总精度计算209数据处理与资料解释211. 1数据处理219. 2资料解释2110成果报告编写与资料提交2210. 1成果报告编写2211. 2资料提交23附录A（资料性）用质子磁力仪测定岩（矿）石标本的方法24附录B（资料性）磁性参数统计29附录C（规范性）高精度磁测工作用表32附录D（资料性）地磁正常场的计算38附录E（资料性）高精度磁测成果报告编写提纲45刖5本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是在DZ/T007193地面高精度磁测技术规程的基础上，结合我国当前高精度磁测工作现状进行了修订。与DZ/T007193相比较，除结构性调整和编辑性改动外，主要技术变化如下：a）更改了标准的适用范围（见第1章）；b）增加了测区踏勘条款、方法有效性分析条款（见5.2及5.3）；c）删除了磁测参数的选择部分及总基点内容（见93年版的521及5.3）；d）删除了生产技术试验工作条款（见93年版的5.7）,相关内容调整到方法有效性条款（见5.3）；e）更改了误差分配表中的单项构成及指标，增加了异常磁场区的精度衡量指标（见表2及551）；f）更改了日变站部分表述，确定了同测区多于一个日变站时，应进行日变站联测（见5.6）；g）删除了测地工作中有关地形图定点、航片定点部分（见93年版的5.5）,增加了全球卫星导航定位系统（GNSS）仪器及手持GNSS仪器应用部分（见5.9）；h）更改了磁性参数工作的部分表述，增加了磁性标本采集点三维坐标测量条款（见5.10）；i）增加了对连续磁测仪器要求条款（见6.1.4）；j）增加了仪器试验精度指标（见表5）,更改了仪器性能试验条款相关内容，重新确定了仪器性能试验的方法和内容（见6.2）,删除了测定磁力仪的一致性内容（见93年版的附录A）；k）增加了测地工作相关条款（见7.1）,增加了日变站联测相关条款（见7.3）；1）增加了测点磁场值、AT磁异常值、精度计算及磁异常数据处理资料解释条款（见8.39.2）；m）更改了球谐表达式，高斯系数更换为最新发布成果（见附录D）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国自然资源部提出。本文件由全国自然资源与国土空间规划标准化技术委员会（SAC/TC93）归口。本文件起草单位：中国地质科学院地球物理地球化学勘查研究所、陕西地矿第二综合物探大队有限公司、上海市城市建设设计研究总院（集团）有限公司、中国地质调查局天津地质调查中心、中国地质调查局地球物理调查中心。本文件主要起草人：郝国江、杨亚斌、肖都、都晓亮、邓友茂、董义国、徐梦龙、施苏利、袁桂琴、张振宇、韩革命、赵更新、王万忠、关新芳、廖桂香、郭友钊、韩沙沙、郭凯、杨涛。本文件及其所代替文件的历次版本发布情况为：DZ5687ODZ/T007193o地面高精度磁测技术规程1范围本文件规定了地面（含陆域、湖泊、河流）高精度磁测工作的技术设计、仪器设备、野外工作、资料整理与精度评价、数据处理与资料解释及成果报告编写等方面的技术要求。本文件适用于地质矿产勘查中的弱、中、强磁性目标物的地面勘查工作，其他领域的勘查可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DZ/T0069地球物理勘查图图式图例及色标DZ/T00822021区域重力调查规范DZ/T01532014物化探工程测量规范3术语和定义下列术语和定义适用于本文件。3. 1高精度4兹测highprecisemagneticsurvey磁测总精度优于±5nT（含±5nT）的磁测工作。3.2磁性参数parameterofmagneticproperties表征岩（矿）石磁性特征的物理量的参数。注：通常指剩余磁化强度力与磁化率左O3.3微磁测量micromagneticsurvey用高精度、密测点在特定小区域或小条带对磁场做精细测量，以获得其微细结构的专门性磁测工作。4总则4. 1应用条件勘查目标物具有一定的规模且与围岩（或周围介质）之间存在一定的磁性差异。4.2应用范围高精度磁测应用范围包括：a）区域地质调查；b）矿产远景调查、矿产勘查、详查以及矿区及外围勘查；c）油气资源勘查；d）环境地质、水文地质及工程地质勘查；e）煤田自燃、爆炸物、地下管道、考古调查。4. 3基本要求4.1.1 地面高精度磁测所用仪器应采用分辨率优于0.1nT、便于携带的质子磁力仪和光泵磁力仪等，可进行磁场总场测量。4.1.2 地磁正常场采用一级近似公式计算时，应设立基点。5技术设计5.1资料收集设计书编写前，应充分收集测区下列资料：a）区域地质、矿产及物化探资料；b）矿区及大比例尺资料；c）岩石矿石物性资料及钻孔资料；d）地形图、三角点成果等测绘资料及其他工作需要的资料。5. 2测区踏勘实地考察测区地形、地貌及通行条件；调查磁测干扰情况；了解测区气候、交通及经济、人文环境等情况。5. 3方法有效性分析5.3.1从物性前提条件、地形通行情况、磁干扰情况及人文活动情况等方面分析该区域是否具备开展磁测工作的条件。必要时可进行方法有效性试验工作。5.3.2查明重要干扰因素的大小和特征，了解消除和分辨干扰的可能性。5.3.3查明主要工作目标物的磁场特征，包括强度、规模等，确定工作精度、测网选择是否合理。5.3.4依据工作目标物的磁场特征的不同，进行磁测探头高度试验，探头最佳观测高度一经确定，全测区应保持不变。5.4测区、比例尺和测网5.4.1测区5.4.1.1测区范围应根据目标任务的具体要求及测区的地形、地质、人文环境情况确定。5.4.1.2区域地质调查和矿产远景区普查工作中的高精度磁测范围，以区域地质调查和矿产远景区普查工作范围确定。5.4.1.3异常查证、配合矿区勘查的高精度磁测范围，应保证覆盖探测目标物或异常区，并向周围延伸，至有一定面积的正常场背景区。5.4.2比例尺和测网5.4.2.1基础地质调查工作中的高精度磁测比例尺，应等于或大于相应地质工作比例尺，最小工作比例尺不应小于1:50000。点距可根据需要选定，一般为线距的1/101/2。5.4.2.2普查性高精度磁测工作，线距以不大于最小探测对象的长度确定，点距应保证至少有三个测点能反映最小探测对象产生的异常，一般点距为线距的1/10-12o5.4.2.3详查、异常查证、配合矿区勘查的高精度磁测工作，点线距应以已知地质、物探、化探等资料为依据，确保至少有3条测线穿过探测对象，点距应保证测线上能反映异常细节，以满足地质推断解释需要。在重点地段可进行精测剖面或连续测量工作。5.4.2.4比例尺与测网线、点距，详见表1。表1比例尺与测网线、点距工作比例尺线距m点距m工作比例尺线距m点距m1:5000050050-2501:2000205-101:2500025025-1001:100010251:1000010020-501:5005121:50005010-20连续测量<15.4.2.5测线布设方向宜垂直于探测目标物的走向。当探测目标物走向不稳定或多个目标物走向不尽相同时，测线走向宜垂直总体走向或主要探测目标物走向，必要时可在同一测区布置不同方向测线。5.4.2.6当测区地形条件特殊、通行困难时，可进行非规则测网测量。5.4,2.7在地质填图、构造研究、隐伏矿化地表标志确定、接触带热作用过程研究以及浮土的磁不均匀性研究等方面，可设计“微磁测量”，微磁测量设计要求：a）微磁测量工作应在全区合理布置，既要布置在已知情况较多的典型地段，也应包括需要研究解决地质问题的地段，其数量视需要而定；b）微磁测区取正方形，其两个边平行南北方向，或在研究有明显走向的目标物时也可使用垂直于走向的矩形；c）微磁测区使用的测网线、点距从1m×1m至3m×3m,应使观测结果能反映出研究对象的磁场精细结构及其典型统计特征量。5.5 磁测精度5.5.1 5.1依据现今磁力仪器设备性能指标及地质、矿产、水文、工程、考古等工作中对磁测方法的精度不同要求，现将磁测总精度确定为三档5nT、2nT.InTo异常磁场区域可用平均相对误差衡量，磁测总精度平均相对误差确定为5%o5.5.2 磁测总精度是测点检查观测误差、正常场改正误差、日变站基值测定误差三项误差的总均方误差（其中：检查观测误差包含操作及点位引起的误差、仪器本身性能引起的误差、日变改正引起的误差）。各分项精度误差分配，见表2。表2磁测误差分配表磁测总精度nT分项均方误差nT检查观测正常场改正误差日变站基值测定误差+5+4.4+1.5+1.8+2±1.7+0.7+0.7+1+0.9+0.3+0.3注：根据实际技术条件，在保证总精度的前提下，各分项精度指标可以进行调整。5.5.3 区域地质调查的磁测和大面积普查性磁测工作的精度，以满足综合找矿，综合研究需要为原则：a）一般普查性磁测工作的精度，应根据由目标物引起的可以从干扰背景中辨认的有意义的最弱异常极大值的1/61/5来确定。原则上总精度优于5nT；b）异常详查和配合矿区详查评价的磁测工作，其精度应根据异常特征和所需等值线间隔确定，并满足解释推断时可能用到的某些数据处理技术对磁测精度的特殊要求。5.6 日变站5.6.1 在日变改正中，要提高对地磁场短周期变化的改正精度，应按地电结构的差异分区
