《卫星数字广播电视监测规程》.docx

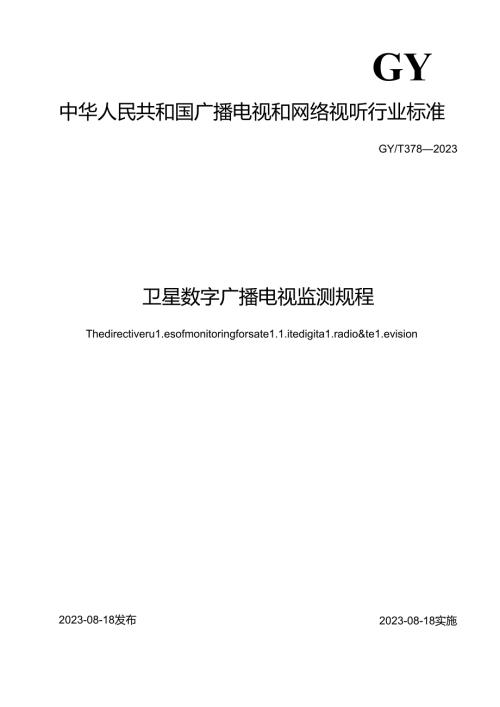

GY中华人民共和国广播电视和网络视听行业标准GY/T3782023卫星数字广播电视监测规程Thedirectiveru1.esofmonitoringforsate1.1.itedigita1.radio&te1.evision2023-08-18实施2023-08-18发布国家广播电视总局前言III1池围12规范性引用文件13术语和定义14缩略谙25卫星数字广播电视监测系统组成及技术要求25.1 系统构成5.2 信号输入5.3 频诣监测模块5.4 信道监测模块5.5 码流监测模块5.6 音视频而测模块5.7 录制存储模块5.8 业务处理模块45.9 显示模块55. 10信息输出模块55.11校时模块56卫星数字广播电视节目监测规程56. I广播电视节目卷数表更新6.2 运行状态更核检查6.3 节目日常监刈6.4 节目异态监测6.5 轮巡赛听监看66.6 监测设符运维67监测指标参数67.1 频谱监测参数设置67.2 信道监测多数设黄77.3 码流雅测77.4 音视频监测参数设置77.5 录制存储参数设置77.6 显示单元参数设置8附录A（资料性）异态现象及分类示例9A.1电视异态现象9A.2广播异态现象91.1 3异态节点9冏录B（规范性）资料处理111.2 1赛测数据保留111.3 日报II1.4 月报111.5 年报111.6 资料管理11附录C（资料性）卫星广播电视监测异态表13附录D（资料性广播电视安全播出M件/疗故快速报告单14附录E资料性）多数设置15E.1电视节目监测门限15E.2广播节目监测门限15E.3显示单元参数设置15参考文献16本文件按照GB/'T1.1-2020(标准化工作导则第1部分：标准化文件的结构和起草规则？的规定起草。请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贲住.本文件由全国广播电影电视标准化技术委员会(SAC/TC239)归门.本文件起草单位：国家广播电视总局赛管中心、国家广播电视总局五七三台.本文件主要起用人；高志恒、杨宏民、冯莉、祝晓波、张拓、明恒、刘焕欣、郭戈、拜路、王海旭、廖文华、周东、赵梦微、王克.HI卫星数字广播电视监测规程1范国本文件规定了国内卫星数字广播电视信号业务的监测方法、监测参数设置、监测流程和监测数据格式。本文件适用于省级含）以上卫星数字广播电视监测系统的设计、运行和缴护，2规楚性引用文件下列文件中的内容通过文中的现范性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GY/T2122017(；Y/T2262007GY/T2712013GY/T3232019MPEG-2标法爆码器、解码泗技术要求和测杷方法数字电视立用器技术要求和测属方法AVS+裔清编码器技术要求和测盘方法AVS2亦超高清编码器技术要求和测量方法CTSITK101290DYB系统测量指南(Digita1.VideoBroadcastinx(DVB);MeasurementGuide1.inesforDVBSystces)3术语和定义下列术语和定义适用于本文件.3.1信道功率channeIpowerPc信道坎波的功率值.注：信道功率的的位为分贝«瓦（i）.3.2频谱监测spectrunmonitoring通过监测卫星下行信号的战波实时领i备了解载波自身特性以及相邻载波之间的相互影响情况溯业指标包括我波电平、我噪比、我波中心频率和我波带宽等，反映了卫星下行信号的质信和频潮占用情况-信道监测channcImonitoring从物理传输层面对信号进行载波监测,通过对关键指标的准确测疥,及时反映信道的质量.注：关钻指b包括数字信道的BER、仿道功.率、彼嗪比、MER等.3.4码流监测transportstreammonitoring通过对码流信号的监冽，反帙其是否符合编码复用标准和行业规范，以及其在传输过程中的受损伤情况(ETSITR101290三侬报警、节目码率等)。3.5异态abnorma1.state赛测中发现的各类信号异常情况，3.6异态节点abnorma1.transportnode在节目制作.播出、传输、发射、接收等整个传输环节中.导致异态发生的具体传输节点，例如：广播中心、电视中心、集成平台、卫星传输等.3.7异态现象abnorma1.appearance监测中发现的各类信号异常情况时的具体呈现.如黑场、黑屏、静帧、马娄克、伴音异常等.注1：强场是IB节H源1送出的就是全黑的mi面，界筋画面乩现出以色，注2：爆屏是指闪传相通道或接收设备何期造成信号界新.屏能N面K现出IM色.注3；呼M是指闪HHi口或传输通道K常引起帕何连城图像内容没仃变化或者变化戊很小.注4：9赛儿是指致字电视传”中,因编码、传Ift等环立出现何题导致画面局部或赘体损伤，出现碎方块状图像.注5：伴有片常足指因独因、传输等环Ti出现向电杼致声讦出现期伤.出现象音、申育、无声音等H常现象.3.8节目类型programcategory根据节目播出单位归属时节目进行的分类，如中央台、国际台、教育台、H辖市、省级、中数付费、北广忖费.文广付费、电影颜道付费、其他等节目,可根据实际情况修改.4缩略语下列缩略语适用于本文件。C高级音频编码(AdvancedAudioCoding)BER误码率<HitErrorRnte)CA认证授权(CertifiCa1.eAuthority)F1.VF1.aSh视频(F1.ashVideo)MER调制误差率(Modu1.ationErrorRatio)MP3动态影像专家压缩标准讦频层面3(MovingPictureExpertsGroupAudio1.ayerIII)MP4运动图像专家红1.-4(MnvingPictureExpertsGroupt)PID包标识符<PacketIdentifier)Pwr节目映射表(ProgramMapTab1.e)RBB分辨率带宽(Reso1.utionBandwidth)S1.D业务标识符(SerViCeIdentifier)TS传送流(TransportStream)VBW视频带宽(VideoBandwidth)WMVUind。WS媒体觇频格式<IindowsMcx1.iaVideo)5卫星数字广播电楔监测系统组成及技术要求系统构成卫星数字广播电视监测系统功能示意图见图1.的利枸块领U1.总麴模块相浦K1.块图1卫星数字广播电视监测系统功能示意图5.2信号输入iS入监测设备的1.波段（950MHZ2150MHz）的卫星数字广播电视射频信号单个我波应满足以下要求:a）信道功率：65d1.ft-20dB<n:b）YER伯：1.1.dB:c）纠错前BER：1E-1;d）到拙后BER：1.E-5sC）C波段信号具有抗5G干扰保护措施。5.3 顿谱监测模块功能：痂讲监测模块负员进行频谱分析，并对物讷图进行显示和记录.应满足如下要求:a）满足对业务范用内所有载波的监测能力,包括频谱信号显示是否完整、正常,载波有无丢失、我波是否平滑、改波标识是否完整；b）相应载波标识转发器名称；c）频谱图内明显标识业务信息（节目名称，根据图形显示空间概要描述：d）频谱数据实时存储及数据回放。5.4 信道监测模块功能:完成对卫星数字广播电觇射频信号的蚱调，获得接收信号性能指标，包括BER、信道功率、成噪比、MER,以反映卫星数字调制信遒传输过程中的受损伤情况。应满足如下要求：a）具备信道指标实时赛测功能，包括BER、信道功率、靓啄比、MER指标的监测：W相应数波标识12星幺称、转发器名称和主要业务信息（节目名称，根据图形显示空间概娈描述:c）信道数据实时存储及数据回放。5.5 码流监测模块功能:对卫星数字广播电视射频信号BK调后获褥的码流及码流信息进行监测，反映其是否符合编玛复用的相关要求，以及其在传输过程中的受损伤情况,包括ErS1.TR101290三奴报警,应满足如卜要求：a）满足GY/T212-2017.GY/T226-2007,GY/T271-2013和6丫/1323-2019中对编码红用的相关要求：b）具有对业务范If1.内码流的监测能力，包括对ETS1.TRK）I290一、二三线错误信息的分析、测能力:c）具有对实时码流监测以及分析码流文件的能力：d）能监测到码流内SID、PID、CA等信息变化：e）能监测出码流内各节目码率变化。56音视势监测模块功能：对卫星数字广播电视射短信号解调解眄后获得的音视频信息进行监测.自动报警节目异常情况，判断弁态现象、开始时间、持续时长等信总，应满足如下要求：a）具得时不同格式码流信号节目的监测功能，包括对静帧、球场、彩条、无伴有等质量异态进行自动报警：b）相应节目标识杷星名称、转发器和节目名称.5.7录制存慵模块功能:将码流或书视顼数据进行录制存储，以满足取证、历史数据回放、杳询要求.陶满足如下要求.a）码液录制（主要是用于码流离线I可放分析：1）满足业务范国内所有码流的录制存储能力；2）录制原始码流,不对码流做任何改变：3）支持文件按规定大小打包.b）音视频传码录制（主要用于音视频理线【可放录像）：D满足对业务范围内所有节目的转码录制存储能力，视短解码应支持打；-2、AVS+（或4VS2、II.264（或H.265）等格式.音频解码应支持XPEG1.MPEG2、AAC等格式：2）存储文件同时写入节目信息，包括标识卫星名称、转发器和节目名称以及时间戳：3）存储文件格式采用支持通用的第三方播放软件,至少支持TS、MP3,MP4、心IV、F1.V之一：4）支持文件按规定时长打包：5）确认界态后异态文件自动打包、另存储。58业务处理模块功能：处理各个赛测模块的报警信息，通过人机接“核实报警信息、处理异态、监测数据报发生成等功能。应满足如下要求:a）实时接收各个雅测模块的报警数据,报警有开始结束时间，可以对报警信息分类统计：b）实时展示短谱数据'信道数据,实时播放音视侦原始流及转码流：c）快速查询存储的领诺数据、伯道数据，快速圜取播放码流数据'音视领录像文件：附录A（资料性）异态现象及分类示例A.1电视异态观敏常见的电视异态现象可分为图像异态、伴音异态、垫播异态三类.具体划分如下.a）图像异态现败：1）静帆；2）马赛克：3）间断黑屏：4）黑屏：5）台面错位：6）非法画面。b）伴音异态现象：1）音而不符：2）音曲不同步：3）伴音有杂音：4）伴百有小白；5）间断无伴诙；6）无伴讦.c）垫播舁态现象：1）垫播测试图：2）攀描“请您欣林”；3）里播字箱：4）垒播广告：5）密插其他节R。A2广播异态现象常见的广播异态现象可分为声音异态现象和垫播异态现象两类.具体划分如下.a）声音异态现象：1）有杂音；2）有用音；
