高标准农田建设项目（石黄镇金星片区）施工图设计说明.docx

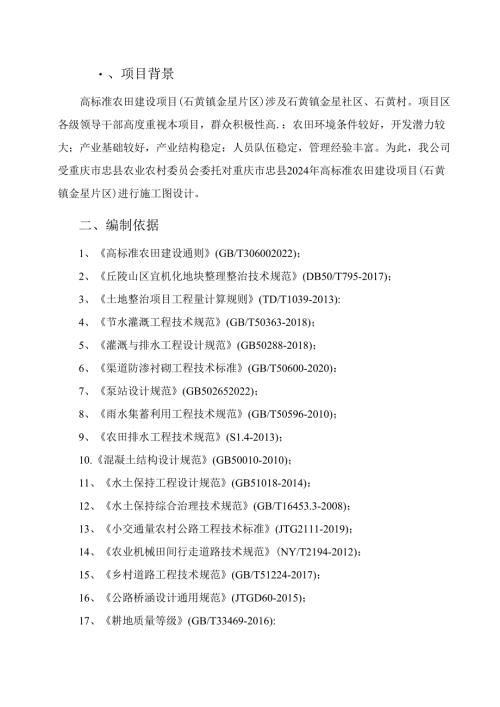

、项目背景高标准农田建设项目(石黄镇金星片区)涉及石黄镇金星社区、石黄村。项目区各级领导干部高度重视本项目，群众积极性高.：农田环境条件较好，开发潜力较大；产业基础较好，产业结构稳定：人员队伍稳定，管理经验丰富。为此，我公司受重庆市忠县农业农村委员会委托对重庆市忠县2024年高标准农田建设项目(石黄镇金星片区)进行施工图设计。二、编制依据1、高标准农田建设通则(GB/T306002022)；2、丘陵山区宜机化地块整理整治技术规范(DB50/T795-2017)；3、土地整治项目工程量计算规则(TD/T1039-2013):4、节水灌溉工程技术规范(GB/T50363-2018)；5、灌溉与排水工程设计规范(GB50288-2018)；6、渠道防渗衬砌工程技术标准(GB/T50600-2020)：7、泵站设计规范(GB502652022)；8、雨水集蓄利用工程技术规范(GB/T50596-2010)；9、农田排水工程技术规范(S1.4-2013)；10.混凝土结构设计规范(GB50010-2010)；11、水土保持工程设计规范(GB51018-2014)：12、水土保持综合治理技术规范(GB/T16453.3-2008)；13、小交通量农村公路工程技术标准(JTG2111-2019)；14、农业机械田间行走道路技术规范(NY/T2194-2012)：15、乡村道路工程技术规范(GB/T51224-2017)；16、公路桥涵设计通用规范(JTGD60-2015)；17、耕地质量等级(GB/T33469-2016):18、重庆市高标准农田建设规范（DB/T761-2017）；19、重庆市丘陵山区高标准农田改造提升示范工程“四改”技术要求（试行）:20、重庆市高标准农田建设规划（20212030年）；21、重庆市农田建设规划、产业规划、F1.然保护区等相关规划。三、建设规模本项目主要涉及田块整治工程、灌溉与排水工程、田间道路工程、土壤培肥工程以及其他工程。具体建设内容详见下表。项目区工程量分类汇总表序号工程施工内容单位工程量(一)农田基础设施建设工程1田块整治工程1.1水田整治1.1.I梯IB整治亩225.51.1.2早改水由37.21.1.3新建水田田坎m157931.1.1新建水田下H1.坡道（坡质）个311.1.5新建水田下田坡下±）个2571.1.6O.75m高水田放水门个271.1.71.CIm高水卬放水口个951.1.81.5m高水田放水口个881.2状地整治1.2.1梯台整治亩331.11.2.2新建旱地用坟rn150671.2.3新建早地下困坡道（土质）个2331.3恢发地类整治由33.42灌溉与拷水工程2.1水源工程2.1.1新建提玳咕个42.1.2配备潜水泵台42.1.3整治山坪塘座52.1.1新建水田个72.1.5新建着水池20011（3）座82.1.6新建蓄水池500m3）座42.1.7新建沉砂池座122.1.8痂建嵌水沟m2102.2输水工程2.2.1灌溉管网（4160PE管）m70962.2.2灌溉管网（力I1.OPE管）III90842.2.3漉溉管网（4>63PE管）m16202.2.4PE管镇墩个1772.2.5计果水表个II2.2.6PE管闸阀井个1862.2.7PE件止回阀井个82.2.8管道道跖性发m1202.2.9给水栓个3592.3排水工程2.3.1新建0.5f1.XQ.6m，水沟rn5102.3.2配套持水井个182.4维系建筑物2.4.1新建沉沙由座13田间道路工程3.1机耕道3.1.13.0II宽混凝土机耕道（I型）m12893.1.23.Om宽混凝土机耕道（IIS）m14723.1.33.On宽混凝土机耕道小型m10693.1.43.5-宽混凝土机耕道IV型m7113.1.5机一道，车道（混凝土）个213.1.6机相道回车场（混凝土）个63.1.7机怫道交叉口（混凝土）个103.1.8新建田间道堡坎III1253.1.9新建机耕道管涵座293.2耕作道3.2.12.5宽混凝土耕作道（IS）III10673.2.22.5m宽混凝土耕作道（II型）m26293.2.32.5a宽混凝土耕作道（sy>m5983.2.42.5宽混凝土耕作道（IV型）II1.10343.2.52.5m宽土质连接耕作道（I型）m64893.2.62.5m宽土质连接耕作道（H型）m103773.2.7格作道错车道（混凝土）个333.2.8耕作道回车场（混凝土）个33.2.9拼作道交叉口（混凝土）个123.2.1O新建耕作道管涌座1124其他工程4.1公示标识牌座14.2工号牌个60(一)农田地力提升工程1土壤培肥工程1.1增施有机肥-土堆深翎亩93.5四、工程设计（一）田块整治工程1、梯台整治（1）田块砌筑梯台整治区域内现状各地块高程分布不均匀，地块凹凸不平，高地起伏明显，对生产活动限制较大，因此规划对现状坡面较陡，但土壤立地条件或潜力较大的区域进行土地平整，针对现状不同的地面坡度和地形情况，主要工程措施即为坡式梯土，改成梯台后一方面增大了耕作单元，提高了耕地质量，提高机械化使用率，节约集约利用有限的耕地，发展传统粮油和特色经济产业，另一方面减小地面坡度，防止水土流失现象发生。梯台整治区土地平整工程具体施工工序如下：1）地表除杂：是指旱地内杂草或灌木在Im高以上的耕地，需要清除杂草、灌木和乔木。杂草或树木在Im高以卜的耕地，不考虑除杂：杂草Im以上、灌木1.m-2m高、乔木胸径W2cm的，按照“杂草清除”处理；杂草高在Im以上，灌木高在2m以上可视为乔木，乔木胸径22Cm的，分别按照“杂草清除”“树木清除”处理。除杂需人机配合进行。杂草可粉碎后平铺于夯实后的心土层上，再进行耕作层土壤摊铺回填。或杂草可粉碎后与耕作层土壤充分混匀后再摊铺回填。否则，应清除到出（地）块外。藤蔓、灌木、乔木等树木必须清除到田（地）块外或由当地群众自行处理，严禁挖坑填埋田（地）块中；2）打桩定线：严格按照图纸出坎线规划路线，利用高精度北斗仪器定起始及关键节点，拉线或撒石灰粉等方式确定田坎线路，做到平直或转角顺滑；3）表土剥离（含表土集中堆运）：挖填方采用机械作业，针对挖填方超过30cm的区域在挖填土方前应剥离耕作层表土30cm：剥离的表十.堆放在指定区域，由于堆放时间短，对堆放高度、形状不做要求，可根据实际情况灵活处理:4）心土层挖高填低：将挖方区域的土运至填方区域，并对挖填后坡面进行平整，整治后水平梯土最大坡度控制在5°范围内，坡式梯上最大坡度控制在10°范围内，10°15°区域田块宽度按照6-1Om布置，15°25°区域按照田块宽度5-8m布置。本设计土地平整移动土石方采取机械开挖，挖土深度不宜超过60cm；回填时，应边填边压，按照不小于30Cm的厚度分层碾压密实，压实度不低于93缸不同田块的挖填方量不同，根据工程量表确定每块田的挖方与填方量，尽量做到本田挖填平衡：5）表土回覆：当基层土挖高填低工序完成后，需要将剥离的表土回覆至各个田块。回填的表土不应带有5cm以上大粒径砂卵石、杂木等影响后期耕作的杂物。在挖掘机进行摊铺作业基础上，采用平地机进行土地平整作业。表土回覆后，由于机械平土的局限性，虽然可以使旱地平整区的地面坡度整体达到10°以内的设计要求，但是细部仍存在坑洼不平和泥土结块的情况，另一方面为了避免机械平整过程中对临近的非整治区的土坎和耕地稳定性造成破坏且局部或边角任未完全平整或大块土体尚未捣碎，需进行人工配合机械再次修正平土、翻耕，使田面平整无较大坑包，表土细碎均匀，坡度均匀，横坡不超过3%,纵坡不超过10%6）开挖土沟：应按照相关图纸要求进行砌筑。待田坎砌筑完成后根据设计需要开挖旱地背沟、厢沟、排水沟，背沟距离边坡脚的距离不应少于0.2米。厢沟与背沟相通，背沟与排水沟相通，排水沟流入泄洪沟前需修建沉砂池。厢沟、背沟、排水沟等土沟宜建成“V”形或梯形，以防止垮塌。厢沟深度30Cm以上，宽度30cm；背沟深度30Cm以上、宽度35cm：排水沟深度大于50cm、宽度50-80cm,沟渠由高到低形成5%T0%的坡度，以利排水顺畅。（2）田坎设计土坎夯筑是在土地平整工程（挖高填低）完成后台面上进行施工的，因此工程内容只是对超出地面40Cm高度的土域进行夯筑，最后采用人工对夯筑土埋与现状地块形成的土坎外侧进行修整夯实，实际施工时可结合地形条件和上卜.田块高度进行综合调整，原则上总体田坎高度不超1.5m,当上卜.田块高差超过1.5m时，为保证土坎的稳定性，在土地平整(挖高填低)过程中预留“二马台”设计，台面宽度设计为0.4m；边坡应当压实形成土护壁，防止滑坡、塌方的产生。旱地田坎设计外坡比为1：0.5,设计田坎顶宽为0.4m,顶宽超出田面IoCn1。田坎采用人机配合进行夯实，均使用三类土分层进行夯筑，每层虚铺厚度不大于20cm,夯实度必须大于93%,主体出坎夯筑完成后采用人工对形成的田坎顶部和边坡进行整形，并且进行夯打。田坎的施工程序：定坎线一土地平整土方移动(挖高填低)一基础平整夯实一H1.展夯筑一人工边坡及顶部修整；埋基槽不能夹有石砾、树根、草皮等杂物。(3)旱地下出坡道为实现耕地宜机化，每个田块根据上卜EB面高差配套设置卜印坡道，F田坡道位置选择在靠近上级田背坎，实施高度结合田坎与田块的高差进行据实调整，下田坡道坡度i<18%,具体坡度根据现场实际情况调节。按照每个印块配套1-2个，卜口1坡道布设应平行机耕道顺向布设，依据田块规模和分布位置布设，采用素土夯实而成，夯实度大于93斩素土中不能含有树根杂草等杂质。当下田坡道经过早地背沟时，安装力300双壁波纹管，便于排水通畅。(4)降坡土方计算坡式梯地的挖土方量计算运用“断面法”计算出每种典型坡度的横断面。具体计算公式和示意图如卜丁H=vsinaBa=cotak=di+(Hsin(-,)Sin0sin(0-/?)sinct+1.)co0B=BIn-k式中：H一一设计台面高差，m：B地块净宽，m；B1原地面斜宽，m：B2地块毛宽，m；k土坎占地宽，m；4石坎顶宽，本次设计为0.25m；,'设计土石坡内边高，本次设计为0.20m；A2石坎挖基槽深度，m；0原台面坡度(
