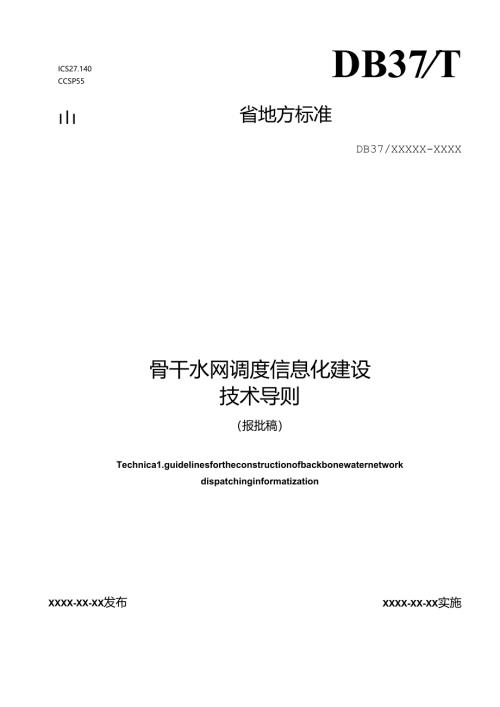

骨干水网调度信息化建设技术导则.docx

ICS27.140CCSP55山DB37T省地方标准DB37/XXXXX-XXXX骨干水网调度信息化建设技术导则（报批稿）XXXX-XX-XX发布Technica1.guideIinesfortheconstructionofbackbonewaternetworkdispatchinginformatizationXXXX-XX-XX实施山东省市场总督管理局发布前言II1范围12现范性引用文件13术语和定义14总则24.1 设计原则24.2 建设原则25否级骨干水网35.1 一般规定35.2 整体架构25.3 系统功能46骨干调水工程51.1 1一般规定51.2 系统架构51.3 控制系统56. 4业务系统66.5系统体系与环境77典型站点97. 1一般规定97.2 泵站97.3 闸站107. 4其他108网络安全118. 1一般要求118.2组税管理118. 3安全技术118.2 安全运营128.3 监督检查128.4 数IK安全139保障体系139. 1标准规范139.2 管理制段139.3 运维保障13附录A（资料性）骨干水网信息化建设过程表M本文件按照GB"1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起电.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贡任.本文件由山东省水利厅提出、归口并组织实施，骨干水网调度信息化建设技术导则1范困本文件设定了山东省级件干水网、付干调水工程、典型站点三个层级方面的工程调度信息化系统建设内容与规则.本文件透阳于山东省内的忖干水网工程调度信息化系统建设，其他有联合调度控制需求的工程参照使用。2规范性引用文件卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注日期的引用文件,仅该日期对战的版本适用于本文件；不注H期的引用文件,其最新版本（包括所有的修改的）适用于本文件,GB50179河流流量测骁规范GB/T28714取水计量技术寻期GB/T39786信息安全技术信息系统密码应用基本要求GB/T50138水位观测标准GB/T50159河流悬移质泥沙测依规范S1.21降水量观测现苞S1.219水环境监测规范S1.339水库水文混沙观测规范S1.34水文站网规划技术悖期S1.551土石坝安全监测技术规范S1.601混凝土坝安全监测技术规范S1.725水利水电工程安全监测设计规范S1.766大坝安全监测系统耕定技术规莅S1.768水向安全监测技术规范S1.ZT803水利网络安全保护技术规范SIT«09水利对象基础数据底表结构及标识符CJ/T122超声多普勘之量计3术语和定义下列术语和定义适用于本文件。3. 1干涉式合成孔径雷达InterferOmetriCsyntheticapertureradar一种应用于测绘和遥感的番达技术.3.2窄带物联网narrowbandinternetofthings一种基于蛀窝的支持低功耗设备在广域N的蜂窝数据连接.注i东帝物联网是万物互联网络的个响要分支.故据底板databackp1.ane在特定领域或项目中为实现数据的统一管理、共享和应用建立的一个基础性的数据集合或数据库.注I牧据底板为常包含了该短域或项I1.所需的城批数，地原空间数据等.为上忸应用提佻数据支持.3.4如识库know1.edgebase一种包含烷则所联系的事实及数据、专家系统设计所应用的规则集合或具有咨询性质的知识库.3.5模型库mode1.base一种长期存在于计算机内的、有如织的、Ur共享的模型的元泰集合。3.6消息队列遥测传揄MessageQueuingTe1.emetryTransport一种ISo标准(ISO/IECPRF20922)下然于发布/订阅范式工作在TCP/IP协议族上的消息协议，注：W11是一个咫F客户箱-1»务器的消总发布/4阅传物协议，是轻、筒冷、开放和易于实现的，这共特口使它适用低Bi作常广泛.3.7开放性生产控制和统一架构OPCUnifiedArchitecture一种使用了称为“面向对象”的方式来描述设;和系统之间的开放的通信技术标准，4总则与结构4.1 设计原则设计原则包括：远程控制、少人值守运行管理；工程接入电力、水利等上缎管理部门远程篇视、监控：工程接入所在流域水量调度的远程赛视、监控.4.2 建设原则建设原则包括：统一规划、统一标准.统一设计： 技术先进、羟济合埋、安全适用： 系统设计结构化、模块化、标准化：系统完整性、u11,展性和向上兼容性： 便于实施、维护和使用.4.3 整体结构女全图1整体架构本文件整体结构分为省级骨干水网、什干调水工:程、典蟹站点三个层级，如图1所示，省级骨干水网包括防洪安全、生态环保、民生改善、业态融合、水资源优化配置、冏度会商等功能.骨干水网佶息化建设过程表格见附录A：而令干网水工程分为控制系统、业务系统,而系统体系与环境从总体要求、水文!Ki测、工程安全监泅、其他监测、通信网络、机房环境、计算存储方面对骨干调水工程做了补充说明：典型站点从泵站、附站、其他三个方面提出了相应的标准.省拨骨干水网、骨干调水工程、典型站点三个层级均满足网络安全、保障体系的要求.5省级骨干水网5.1一般规定省级骨干水网的般规定包括：一一坚持节水优先、量水而行、开源节流并重,完善水资源配置格局，实现水资源互济联调，全面增强水资源总体调闻能力：一一提升洪水风险防控能力，科学提高防洪工程标准，增强全社会安全风险意识，提升流域防洪智能化水平，强化预报、预警、预演、预案四项措施；一一完湃河湖生态系统保护治理体系，牢固树立生态文明理念,坚持系统治理、综合治理、源头治理,加快12苏河湖生态环境.让河流恢复生命、流域重现生机.加强河湖生态保护治理,开展曳点河湖、湿地生态补水,保障河湖生态流fit,加强岸规功能分区管控：一一推动绿色发展，强化水资源承我能力刚性约束，建设生出水网工程。加快智感发展，加覆水网数字化建设，提升水网调度管理智能化水平,完善水网篇测体系。52系统功靛5.2.1防洪安全以更高标准筑牢安全屏隔，全面优化防洪减灾工程布同，构建完善现代化防洪工程体系，5.2.2生态环保统笫水资源、水生态、水环境治理,让河湖恢复生命、流域羽现生机.5.2.3民生改善着力推动现代水网建设与乡村振兴相映台让水网建设成果更好惠及民生5.2.4业态融合困绕更好发挥现代水网整体功能和媒合效益，在商标准强化水旱灾宙防御等传统水利功能基础上，积板推动河湖生态价（ft转化,促进内河航运、文化旅游、抽水苗能等绿色产业发展.带动沿线产业升级.培育新的经济增长点.525水资源优化配置立足水资源空间均衡用置,坚持节水优先.盘水而行,在深度节水捽水的前提下加强雨洪资源利用,推进区域水系联通，科学制定年度附水计划，节约集约高效利用外网水资源.5.26调度会商5.2.6.1会商结构根据骨干水网调度管理方式的发展的势，应按照“远程控制、少人值守”原则和工程特点，按照统一调度与分级询度相结合的管理模式，正常情况下，调度中心直接卜发调度指令到现地站执行，即采用统一调度管理模式.特殊情况下,如遇工程运行险情、水质污染事件、工程险情时在现地站无人值守的情况下，管理处根据险情情况可以发布调度指令和紧急控制现地站，但采取紧急控制后要及时上报讯度中心、分调度中心。调度会商系统部署在各缎调度机构会商室，利用先进的计算机网络和多媒体信息技术，实现本地数据可视化展示、异地会场协同交互、多级多部门联介会商为水情分析、会商讨论、决策研判、联合调度、立段培训、技术交流提供支拽，5.262会商调度中心结合实际建设完善集方案预演、会商研判、应急指挥等一体的工程会商调度中心,支持大中小屏多屏联动，支持现地站、各级管埋部门视频会商接入,实现工程运行安全、防洪兴利调度、巡查管护、生产运营管理、综合决策等多场景一体化展示。5263信息展示功能信息展示功能主要用于水情信息展示，包括实时监测的水位、流状信息、视频监控画面信息等，来用拼接显示技术,实现支持多台终端同时操作、多跖视领信号同步输出、多祖画面任意分屏/如合/拼接/登加/缩放/拖拽等功能.视频会议功能主要用于各缎调水管理单位组织会议，或上卜级、同级之间组织点时点、多点联合会议.视援会议应支持多人同时在线交流讨论、多路会场音视频同步传输、主会场多媒体及应用系统演示等功能.调度平台、远控级应具备组织所轮下级机构H开视软会议功能,现场级应具备点对点、少IIt笠点联合会议功能。5. 2.6.5应急响应功能在网度异常情况发生时，比动应急响应，针对应急信息汇集与评价、应急方案制定、应急方案执行指挥、应急档案管理的情况，建立突发步件回放与评估系统，可进一步提高现场处置建设悭力和现场处%的指挥调度、整测能力，使得在突发事件应急处理的监测预警.决策支持、指挥调度、现场处置和后期评估能力得到提升.6骨干调水工程5.1 一般规定骨干调水工程的般规定包括：1.1 息采集频次、设符果集精度应根据相关业务系统需求,按照国家、行业及省的技术规定执行;Tt干调水工程的数据传输方式、格式和协议应按照国家、行业及省已发布的相关规定执行：令干典水J1.程建设框架宜结合业务需求和各总位伯息化基础，按统筹协调原则进行确定：骨干调水工程建设应明确界定应用系统的功能及其设和关系，井提出切实可行的技术指标：什干调水工程系统的开发应满足业务功能、性能及其发展需求,并优先使用水利云提供的计算、存砧、通讯、数据等资源。1.2 系统架构骨干蠲水工程的系统架构包括；泵站系统架构纵向宣划分为过程层、单元层、站控层、分中心层、中心层：过程层设备应包括叶调、冷却、励破、断流、溺度、振摆等智能电子装置以及合并单元,支持或实现设备运行信息的实时采集和传送，接收并执行各种操作与控制指令；单元层设簿应包括主机组、辅机设符、主变压器、商压开关及主控等智能单元，具径监测、控制、保护、调节'分析等功能：站控层谀备应包括操作员工作站、工程师工作站、数据派服务器、综合应用服务器、通讯服务器、通信网关、不间断电源、大屏传显示系统等，具爸数据采集、数据处理、状态监视、设备控制和运行管理等功能:分中心层设备应包括操作员工作站、工程师工作站、数据库眼务器、标合应用服务器、通讯服务器、不间断电源、大屏幕显示系统等，具先数据我集、数据处理、状态监视、设备控制和运行管理等功能：中心层设和应包括操作员工作站、工程师工作站、数据库服务器、琮合应用股务器、通讯服务零、不间断电源、大屏幕故示系统等.具备数据采集、数据处理、状态监视、设备控制和运行管理等功能.1.3 控制系统6. 3.1功能要求控制系统的功能要求包括：一一骨干调水工程监控平台应能够迅速,准确,有效地对骨干调水工程内监控监测设备进行运行监视、控制、保护、以及周度运行管理：一一能够实现与省级网度系统实时紧密割合：一一骨干调水工程控制系统应包括现地控制破、站控控制级、分中心控制级、中心控制级：一一什干调水工程控制系统与业务系统应设置安全边界：Tt干调水工程宜采用成钻、商业化程度高、自动化程度高、具有分布式工业实
