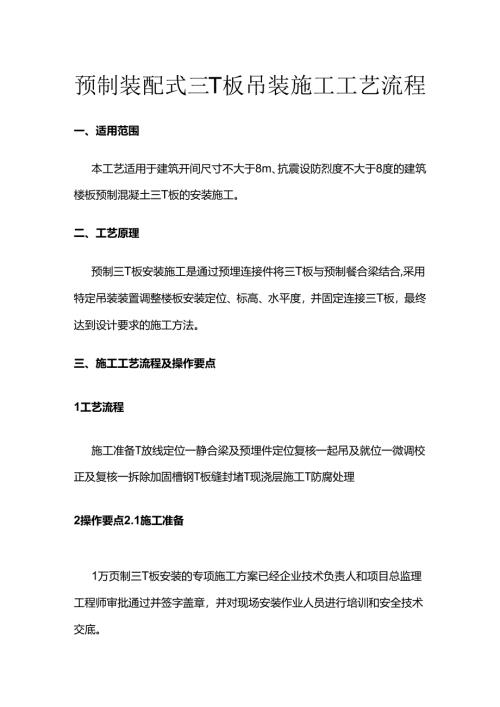

预制装配式三T板吊装施工工艺流程一、适用范围本工艺适用于建筑开间尺寸不大于8m、抗震设防烈度不大于8度的建筑楼板预制混凝土三T板的安装施工。二、工艺原理预制三T板安装施工是通过预埋连接件将三T板与预制餐合梁结合,采用特定吊装装置调整楼板安装定位、标高、水平度，并固定连接三T板，最终达到设计要求的施工方法。三、施工工艺流程及操作要点1工艺流程施工准备T放线定位一静合梁及预埋件定位复核一起吊及就位一微调校正及复核一拆除加固槽钢T板缝封堵T现浇层施工T防腐处理2操作要点2.1施工准备1万页制三T板安装的专项施工方案已经企业技术负责人和项目总监理工程师审批通过并签字盖章，并对现场安装作业人员进行培训和安全技术交底。2）预制三T板已通过进场验收，并存放在专用堆放架上。3）预制三T板下部柱施工完成，并且强度达到支撑结构要求.4）预制三T板下部叠合梁安装完成，且梁上结构连接件所需预埋部分已复核无误。5）预制三T板安装所需的操作架已安装到位。2.2 放线定位由测量员根据施工图纸和现场提供的统一结构轴线、基准标高线放出连接件定位线及每块三T板的定位控制线，放线完毕后组织验线。2.3 曹合梁及预埋件定位复核1）接合梁安装完及时对会合梁围合的开间和进深尺寸进行复核，确保安装尺寸无误.2）三T板的结构连接件所需预埋部分在会合梁预制时，已按设计要求埋设牢固、位置准确。，复核无误。3）为调节结构预埋件的水平埋设偏差，施工前准备部分25mm纠偏垫铁。2.4起吊及就位1）预制三T板按施工方案吊装顺序预先编号，起吊严格按编号顺序进行。2 ）预制三T板吊装前，在三T板上绑扎足够长的缆风绳，方便楼层上的吊装人员通过牵引缆风绳引导三T板空中调整姿态。3 ）设置专人将塔吊吊钩固定在三T板专用吊架上，吊起吊架至三T板上方。4 ）预制三T板的吊点预留方式为预留吊环，预留吊环点位要求绳索与构件水平面所成夹角不宜小于45设置专人将专用吊架下各吊扣固定在三T板吊点上.5 ）预制三T板的吊运宜采用慢起、快升、缓放的操作方式。预制三T板起吊区应配置一名信号工和两名司索工，预制三T板起吊时，塔吊司机在信号工指挥下塔吊缓缓持力,当预制三T板吊离存放架50Omm时，先暂停，确保三T板横向水平，然后继续快速提升运至预制三T板安装施工层。6）待预制三T板距离楼层面100Omm左右时，吊装人员才可牵引缆风绳并手扶引导三T板缓慢降落就位。7A苔吊司机在信号工闾军下缓缓下落至对应三T板安装I渭附近上方3050cm,然后采取措施使三T板平稳，缓缓下降就位，控制三T板下方的三个肋梁六个端部均对准售合梁侧预埋钢牛腿U型槽。2.5 微调校正及复核1）当预制三T板吊运至安装位置时，根据快合梁上的预制三T板的定位线，将预制三T板缓缓下降就位，预制三T板就位时，应以梁上定位轴线及预埋件定位边线为准，做到嵌入严密，缝隙一致，板链拼接不得错位,防止挤压预埋件。2）三T板就位后及时安装同一房间内所有三T板，根据拼接情况进行微调保证三T板安装水平度和标高准确使三T板满足设计要求，最后依据水平仪及钢卷尺对三T板进行调整，保证接缝宽度、水平度和标高满足设计要求.2.6 拆除加固槽钢待整层三T板安装完成并复核无误后,拆除三T板下部临时固定用槽钢，返回构件厂重复利用。2.7 板缝封堵1 ）工艺流程：缝基面处理一上部水泥砂浆封堵T下部板缝位置挂抗裂钢丝网一粘贴美纹纸一刮抗裂砂浆一清理。2 ）缝基面处理：清除板链中的杂质、灰尘等附着物。3 ）上部水泥砂浆封堵：对定缝位置预留V字口进行水泥砂浆封堵,封堵密实，不得超高.4 ）下部板舞位置挂抗裂钢丝网：板底密缝拼接位置预留槽口内铺设抗裂钢丝网并固定牢固.5 ）粘贴美纹纸：下部板缝位置两边用美纹纸加以遮盖，以确保抗裂砂浆的工作线条整齐完美，并确保不污染三T板表面，利于后期装饰施I.7）刮抗裂砂浆：在美纹纸围合范围挂抗裂砂浆，确保平整密实、覆盖抗裂网、均匀干净。2.8现浇层施工1）工艺流程：水电预埋T现浇层梁、板、楼梯钢筋绑一验收一混凝土浇筑一养护2 ）水电预埋：预制三T板吊装完成后，开始进行机电管线及线盒预埋施工，管线预埋时，不得破坏板面预留钢筋，管线夕Hi保护层厚度不应小于15mm3 ）现浇层梁、板、楼梯钢筋绑扎：根据设计图纸中钢筋分布要求，进行会合梁、三T板上层钢筋绑扎,4 ）验收：机电管线安装及钢筋绑扎完成后，由工程项目监理人员睑收，方可进行混凝土浇筑.5 ）混凝土浇筑：验收完成后，开始进行现浇层混凝土浇筑施工；碎浇筑时,首先清理湿I闰三T板表面，要认真清扫板面，用有压力的水管冲洗湿润，注意不要使浮浆积在压痕内；现浇层混凝土浇筑连续施工，一次完成，使用平板振动器振捣，要尽量使;昆凝土中的气泡逸出,以保证振捣密实。6 ）养护：混凝土浇筑完毕后，在12h以内对i昆凝抄口以覆盖并保湿养护，养护时间不应少于14d,在混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架。2.9防腐处理T板安装后，所有外露预埋件位置必须进行防腐处理，防腐措施可以采用涂刷防锈漆等方式，并必须符合设计要求.防腐涂刷前需将预埋件焊缝表面的焊渣及其它杂物清理干净。
