铁路工程施工现场安全文明标志设置规范标准.docx

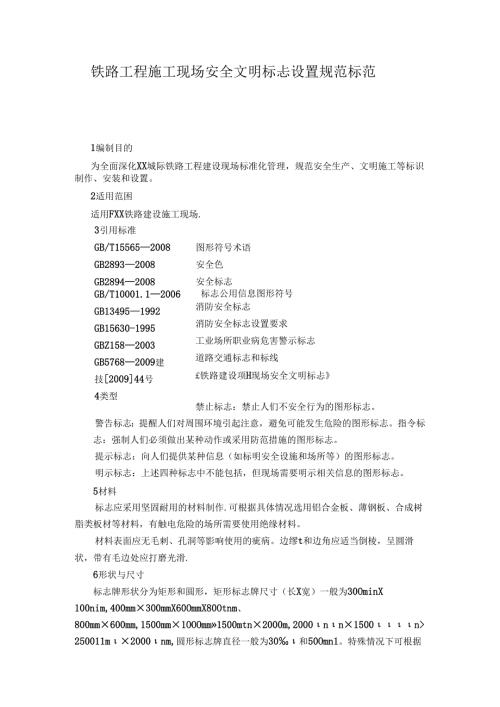

铁路工程施工现场安全文明标忐设置规范标范1编制目的为全面深化XX城际铁路工程建设现场标准化管理，规范安全生产、文明施工等标识制作、安装和设置。2适用范困3引用标准GB/T155652008GB28932008GB28942008适用FXX铁路建设施工现场.图形符号术语安全色安全标志GB/T10001.12006标志公用信息图形符号GB134951992GB15630-1995GBZ1582003GB57682009建技200944号4类型消防安全标志消防安全标志设置要求工业场所职业病危害警示标志道路交通标志和标线£铁路建设项H现场安全文明标忐禁止标志：禁止人们不安全行为的图形标志。警告标志：提醒人们对周围环境引起注意，避免可能发生危险的图形标志。指令标志：强制人们必须做出某种动作或采用防范措施的图形标志。提示标志：向人们提供某种信息（如标明安全设施和场所等）的图形标志。明示标志：上述四种标志中不能包括，但现场需要明示相关信息的图形标忐。5材料标志应采用坚固耐用的材料制作.可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料，有触电危险的场所需要使用绝缘材料。材料表面应无毛剌、孔洞等影响使用的疵病。边缪t和边角应适当倒棱，呈圆滑状，带有毛边处应打磨光滑.6形状与尺寸标志牌形状分为矩形和圆形，矩形标志牌尺寸（长X宽）一般为30OminX100nim,400mm×300mmX60OmmX80Otnm、800mm×600mm,1500mm×1OOOmm»1500mtn×2000m,2000nn×1500n>250011m×2000nm,圆形标志牌直径一般为30和50Omn1。特殊情况下可根据现场实际确定尺寸，但不得影响明示效果。7颜色与字体禁止标志、警告标志、指令标志、提示标志参照安全色(GB2893-2008)的基本规定执行，明示标志颜色参照安全色(GB2893-2008)并结合铁路工程施工特点确定。标志中的字体均采用黑体。8构造和安装标志一般采用底板、支掾件、基础组成，各组成部分应连接可靠。支撑件应具有一定的强度和刚度，并考虑美观要求，可选用槽钢、用钢、工字钢、管钢等材料。标志应安装稔固，满足抗风、抗拔、抗搔击等要求.不需要使用支撑件的标志，可直接悬挂、粘贴于附着物。9设置位置标志的设置应合理、醒目，应能使观察者引起注意、迅速判断、有必要的反应时间或悚作距离。设置的安全文明标志，应使大多数观察行的观察角接近90°。标志不应设置在门、窗.架等可移动的物体上，标志前不得放置妨碍认读的障碍物。当采用悬挂方式安装时，在防护栏上的悬挂高度为800mm：当采用粘贴方式时，应粘贴在表面平整的饿质底板或墙面上，粘贴高度为1600un:当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度为80011r;当不能满足上述要求时，可根据现场情况确定。10检查与维修应经常检杳标志的状态，保持清洁醒目、完整无损。如发现有破损、变形、褪色等不符合要求时，应及时修正或更换。11其他便桥、便道的相关标志视施工现场实际情况，按道路交通标志和标线(GB57682009)的规定执行。既有线施工中使用的安全标志应按铁路技术管理规程的规定执行。标志的其他制作、安装和设置要求应符合国家、铁路主管部门和铁路总公司有关强制性标准的规定。本图册中所标的尺寸单位均为奄米。1禁止标志编号图形制作要求安装要求设漫范围和都位帙禁1I尺寸,300X400详见附录A1.悬挂或枯贴.详见说明.具有明火设备或高温的场所,如各种饵按、切割等场所.铁禁2I尺寸：300X400详见附录A1.悬挂或粘贴，详见说明.用电放筋和线路检修时，相应开关处禁止合闸秩禁3尺寸，300X400详见附录A1.悬挂或拈贴，详见说明.不允许攀爬的危险地点，如有危险的建筑、构筑物、设备处。禁止事登铁禁4I尺寸：300×100详见附录AI能挂或拈贴，详见说明.抛物易伤人的地点，如制处作业现场，深沟等.禁止抛物铁禁5尺寸：300X100详见附录1.悬挂或粘贴.详见说明.易造成W故，或时人员有伤害的场所,如高压设备室、时电房等入1.1.处.编号I图形制作要求安装要:求设置范困和部位铁禁6尺寸：300X400详见附录A1.悬挂或拈贴，详见说明.时人员具有直接危有的场所，如危陷路口、吊装作业区等.铁禁7尺寸：300×400洋见附录A1.悬挂或粘贴.详见说明.行乙类火灾危险物的场所，如氧气或乙块存放区等.禁止烟火铁禁8尺寸：300X400详见附NM能挂或拈贴.详见说明.应急通道、安全通道及施工操作平台等处.禁止阻塞铁禁9_J1三J尺寸：100X300白底红字详见附录B-I悬挂娜贴，详见说明.使用氧气、乙快等易鹏、易爆物品场所，铁禁10J尺寸：-100X300白底红字详见网录刖悬拄或拈贴，详见说明.跨越通航河道、铁路、公路等施焊场所。«铁禁I1.I禁止诩越尺寸：-100X300白底红字详见网录刖悬拄或拈贴，详见说明.靠近既有线的防护栏。编号I图形制作要求安装要:求设徨范国和部位秩禁12挪的I尺寸：400X300白底红字详见附录悬挂或拈贴.详见说明.水上施工作业场所.铁禁13尺寸：-100X300白底红字详见网录悬挂或枯贴，详见说明.水上施工作业场所.秩禁M勤向水中尺寸：400X300白底红字详见附录IH悬挂或枯贴.详见说明.水上施匚作业场所.铁禁15执行道路交通标志GB5768-2009执行道路交通标志场内道路设置5公里限速标志.铁禁16施工重地I尺寸：800X600白底红字详见附录B4杜拄或枯贴，详见说明，拌和站、加工场、制梁场、现浇梁等现场的出入口、重点部位。秩禁17机房重地闲人免进I尺寸：100X300白底红字洋见附录B4悬挂或拈贴.详见说明.井和站、制梁场的控制室和发电机房.抽水机房等处.铁禁18锅炉重地闲人免进I尺寸：100X300白底红字详见网录悬挂蝴贴，详见说明.锅炉房入口处。2警告标志编号图形制作要求安装要求设置范围和部位铁警1当心触电I尺寸：300X1.OO详见附录A2悬挂或粘贴.详见说明。有可能发生触电危险的电器设备,如配电箱、开关箱、变乐器、用电设备处.铁警2IA当心吊物尺寸：300X100详见附录A2悬挂或粘贴.详见说明，有吊装设备作业的场所。铁警3(I当心强光I尺寸：300X400详见附录A2悬挂或粘贴.详见说明.由于孤光可能造成眼伤害的各种焊接作业场所.铁警4瓜当心火灾尺寸：300X400详见附录M悬挂或粘贴.详见说明，易发生火灾的危险场所.如可燃性物质的储运、使用等场所.铁警5AI当心机枝伤人I尺寸：300X400详见附录A2悬挂或粘贴.详见说明，易发生机械卷入、轧压、碾压、舅切等机械伤杏的作业场所.编号图形制作要求安装要求设置范困和部位铁警6AI当心坑洞1尺寸：300X400详见附录A2悬挂或粘贴,详见说明。具有洞门易造成伤害的作业地点，如预留孔洞及各种深坑的上方等处.铁警7住I当心落物I尺寸：300X400详见附录A2悬挂射粘贴.详见说明.易发生落物危险的地点，如高处作业、交叉作业等的下方.铁警8AI当心塌方I尺寸：300X400详见附录A2悬挂或粘贴,详见说明.易发生塌方危险的地段,如边坡及土方作业的深坑、深槽等场所。铁警97¾1批菇”幡I尺寸：300X100详见附录A2悬挂或粘贴,详见说明。易产生有毒、有古气体的场所。铁警10AI当心扎脚I尺寸：300X100详见附录A2悬挂或粘贴,详见说明。易造成脚部伤杏的作业地点。编号图形制作要求安装要求设置范困和部位帙警HAI当心坠落I尺寸：300X400详见附录A2悬挂或粘贴.详见说明.易发生丛落事故的作业地点.铁警12I注意安全I尺寸：300×400详见附录A2怂挂或粘贴.详见说明.易造成人员伤宙的场所及设备等处.铁警13物麻I尺寸：400X300黄底黑字详见附录A1.悬挂或拈贴.详见说明.切落石的地带,如路基砌筑边坡等处.帙警14尺寸：400X300黄底黑字详见冏录A1.悬挂或粘贴.详见说明.施工现场狭小,低修通道处。帙警15保护森林注意防火德尺寸；1500X2000（以“保”字为例），红底白字.详见附录B7竖立.临近林区能工场所.铁警16g8尺寸：-100X300黄底黑字详见附录A1.悬挂或粘贴,详见说明.施工场所变压器、离压设备等处快警17前方施工减速慢行尺寸：800X600黄底黑字详见附录B5竖立.涔越临近）道路施工处，编号图形制作要求安装要求设置范困和部位铁警18进入虹现场翻速防尺寸：800X600黄底黑字详见附录B5竖立。场站出入口及工点路口处.3指令标志编号图形制作要求安装要求设边范困和部位铁指1(3尺寸：300X400详见附录A3悬挂或粘贴.详见说明.易伤害脚部的作业场所,如具有腐蚀、灼热、触电、扎伤等危险的作业地点，铁指2©尺寸：300X100详见附录A3悬挂或粘贴.详见说明。易发生溺水的作业场所。铁指3i尺寸：300X400详见附录A3悬挂或粘贴,详见说明，头部易受外力伤出的作业场所铁指4(1尺寸：300X400详见附录A3悬挂或粘贴.详见说明.易造成人体紫外线辐射的作业场所,如电焊作业场所。铁指5II)I尺寸：300×-100详见附录A3悬挂或粘贴,详见说明。易伤害手部的作业场所，如具有腐蚀、灼热、触电、冰冻等危险的作业地点。编号图形制作要求安装要求设置他国和部位铁指6尺寸：300X400详见附录A3悬挂或粘贴,详见说明。对眼WJ有伤害的作业场所，铁指7尺寸：300X400详见附录A3悬挂或粘贴.详见说明，易发生坠落危险的作业场所.T必寐安然铁指8尺寸：300X400详见附录A3悬挂或粘贴，详见说明。空气不流通、易发生窒息、中毒等作业场所，注意通风I铁指9尺寸：600X800详见附录B6:或粘贴.详见说明。施工现场的出入11等醒目
