钻孔桩施工工艺性试验方案手工组织设计3篇.docx

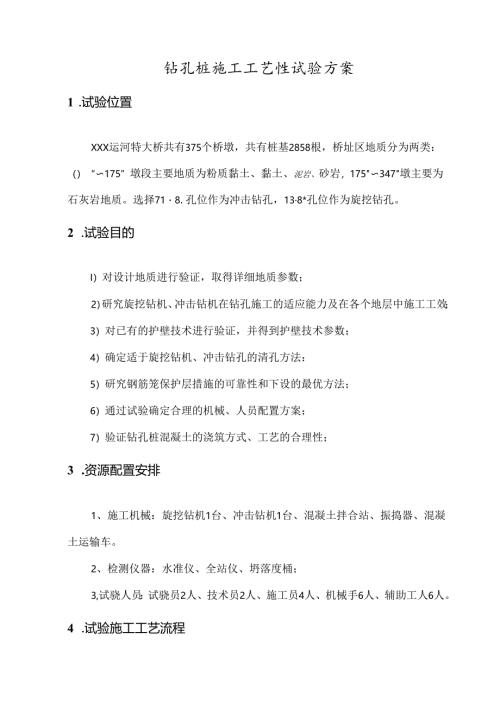

钻孔桩施工工艺性试验方案1 .试验位置XXX运河特大桥共有375个桥墩，共有桩基2858根，桥址区地质分为两类：（）“175”墩段主要地质为粉质黏土、黏土、泥岩、砂岩，175"347"墩主要为石灰岩地质。选择718.孔位作为冲击钻孔，138*孔位作为旋挖钻孔。2 .试验目的I）对设计地质进行验证，取得详细地质参数；2）研究旋挖钻机、冲击钻机在钻孔施工的适应能力及在各个地层中施工工效；3）对已有的护壁技术进行验证，并得到护壁技术参数；4）确定适于旋挖钻机、冲击钻孔的清孔方法：5）研究钢筋笼保护层措施的可靠性和下设的最优方法；6）通过试验确定合理的机械、人员配置方案；7）验证钻孔桩混凝土的浇筑方式、工艺的合理性；3 .资源配置安排1、施工机械：旋挖钻机1台、冲击钻机1台、混凝土拌合站、振捣器、混凝土运输车。2、检测仪器：水准仪、全站仪、坍落度桶；3,试骁人员：试骁员2人、技术员2人、施工员4人、机械手6人、辅助工人6人。4 .试验施工工艺流程5 .试验施工5.1 施工准备在三通一平的基础上，钻孔的准备工作主要有桩位测量及放样、制作和埋设护简；泥浆备料调制、泥浆循环系统设置及准备钻孔机具等。5.1.1 桩位测量放样根据设计所提供的控制点，采用全站仪现场布置控制网并复核。依据桩基中心轴线坐标值，用坐标法放样桩基中心线、桩基中心点等，并打入标桩，中心线的放样误差控制在2cm范围内，并设置十字形控制桩，便于校核，桩上标明桩号。1）防止坍孔坍孔的表面特征是孔内水位突然下降，孔口冒细密的水泡，出渣量显著增加而不见进尺，钻机负荷显著增加等。原因有泥浆比重不够或泥浆其它性能不符合要求，使孔壁未形成护壁泥皮，孔壁渗漏；孔内水头高度不足，支护孔暨压力不够；护筒埋置太浅，下端孔口漏水、坍塌或孔口附近地面受水浸湿泡软或钻机装置在护筒上由于振动使孔口坍塌、护展或较大坍孔；清孔后泥浆比重、粘度等指标降低；起落钻头时碰境孔壁。预防及处理原则是保证钻孔时泥浆质量的各项指标满足规范要求：保证钻孔时有足够的水头高度，在不同土层中选用不同的进尺；起落钻头时对准钻孔中心插入；回填砂和粘土的混合物到坍孔处以上2m重钻。2）防止钻孔偏斜和缩孔偏斜缩孔原因有钻孔中遇有较大的孤石或探头石，扩孔较大处钻头摆动偏向一方；在有倾斜度的软硬地层交界处、岩石倾斜处或者粒径大小悬殊的砂夹卵石中钻进，钻头受力不均；钻机底座未安置水平或产生不均匀沉陷；在软地层中钻进过快，水头压力差小。预防和处理方法是在安装钻机时使底座水平，起重滑轮、钻头中心和孔位中心三者在一条竖直线上，并经常检查校正；在有倾斜的软硬地层钻进时，采取减压低速钻进；钻杆、接头逐个检查，及时调整。遇有斜孔、偏孔时，用检孔器检查探明偏斜和缩孔的位置情况，在偏孔、缩孔处反熨扫孔；偏孔、缩孔严重时回填粘性土重钻。3）防止孔中掉钻钻进时强提强扭、钻头接头不良或疲劳破坏易使钻头掉入孔中，另外由于操作不当，也易使孔上铁件等杂物掉入孔内。小铁件用电磁铁打捞，钻头的打捞视具体情况而定，主要采用打捞叉、打捞钩、打捞活套、偏钩和钻锥平钩等。5.3 成孔检查成孔达到设计标高后，对孔深、孔径、孔壁、垂直度等进行检查，不合格时采取措施处理。成孔检查方法根据孔径的情况来定，当钻孔为干孔时，可用重锤将孔内的虚土夯实，采用直接用测绳及测孔器测，若孔内存在地下水，可采用泵吸反循环抽浆的方法清孔，则采用水下灌注混凝土施工的方法进行钻孔的测孔工作，清孔时合理控制泥浆的粘度与含砂率。5.4 清孔将沉淀物清出孔位。要求孔内推出或抽出的泥浆手摸无23mm颗粒,泥浆比重不大于1.1.含砂率小于2%,粘度1720s:浇筑水下混凝土前孔底沉渣厚度，柱桩不大于5cm,摩擦桩不大于20cm。在灌注水下混凝土前,用高压水吹底翻渣，进一步减少桩底沉喳厚度。5.5 钢筋笼加工及吊放1）钢筋骨架制作钢筋笼骨架在制作场内采用胎具成型法一次性制作，用槽钢和钢板焊成组合胎具。将加劲籁筋就位于每道胎具的同侧，按胎模的凹槽摆焊主筋和箍筋，全部焊完后，拆下上横梁、立梁，滚出钢筋骨架，然后吊起骨架搁于支架上，套入盘饬，按设计位置布置好螺旋饬并绑扎于主筋上，点焊牢固，最后安装和固定声测管。根据客运专线施工要求，按照设计图纸布设接地钢筋。预防措施：钢筋笼制作完成后，注意防止其扭曲变形，钢筋笼入孔安装时要保持垂直，磴保护层垫块设置间距不宜过大，吊筋长度精确计算，并在安装时反复核对检查。钢筋笼的上浮钢筋笼上浮的预防措施：严格控制砂质量，坍落度控制在18±3cm,的和易性要好。般进入钢筋笼后，碎上升不宜过快，导管在碎内埋深不宜过大，严格控制在IOm以下，提升导管时，不宜过快，防止导管钩钢筋笼，将其带上等。3、水下砂灌注问题堵管预防措施:商品碎必须由具有资质，质量保证有信誉的厂家供应，碎的级配与搅拌必须保证碎的和易性、水灰比、坍落度及初凝时间满足设计或规范要求，现场抽查每车碎的坍落度必须控制在钻孔灌注班施工规范允许的范围以内。灌注用导管应平宜，内壁光滑不漏水。桩顶部位疏松预防措施：首先保证一定高度的桩顶留长度。因受沉渣和稠泥浆的影响，极易产生误测。因此可以用一个带钢管取样盒的探测，只有取样盒中捞起的取样物是的而不是沉淀物时，才能确认终灌标高己经达到。桩身碎夹泥或断桩搏、奋进的精神，建立完善的项目组织机构，确保质量体系有效运行，杜绝质量事故，实现本工程的侦量目标，具体组织机构如下：1、项目管理机构网的制作班设笛机修M环境TJ生班泥浆外运班2、人员组织:（四）、岗位定员主要工作职责项目经理I全面负贡项目施工的实施和管理，是项目安全、质砥、效益和文明施工的第一贡任人项目副经理I分管现场的生产工作直接指挥各施工部的主持施工中的生I女全，施工质失利文明It1.的管理工作项目工程师1拟定和主持技术和安全技术方案，组织施工部的主持施工中的生产核定工作，主抓施工中的技术管理和施工质量工作，处理各类技术问题4、施工现场安全用电技术措施施工现场不得架设裸导线，严禁乱拉乱接，不准直接绑扎在金属支架上；所有电气设备的金属外壳必须有良好的接地或接寄保护：所有的临时和移动电器必须设置有效的漏电保护开关；电力线路和设备的选型必须按国家标准限定安全截流量：在十分潮湿的场所或金属构架等导电性能良好的作业场所，宜使用安全电压：现场应布醒目的电气安全标志，无效安全技术措施的电气设备不得使用：配电箱内开关、熔断器、插座等设备齐全完好，配线及设备排列整齐，压接牢固，操作面无带电体外露，电箱外壳设接地保护，每个回路设漏电开关，动力和照明分开控制，并单独设置单相三眼不等距安全插座，上设漏电开关；施工现场的分电箱必须架空设置，其底部距地高度不少于0.5m;电焊机的外壳应完好，其一、二次侧的接线柱应有防护罩保护，其一次恻电源应有橡套电缆线，长度不得超过5m：现场照明一律采用软质橡皮护套线并有漏电开关保护，移动式碘铛灯的金屈支架应有可隼的接地（接零）和漏电开关保护，灯具距地不低于25m铺设钢板:钻机施工时，钻机机架与高架电缆间的安全距离必须保持5m以上。六、标准化建设、项目部成立创建领导小组，由项目经理担任组长，施工员和各班组长担任组员。同时决定在施工现场设标化专管员，确保按标化要求认真执行。O、豌的标准：1 .按照院施工现场标准化管理规定2 .按照徐汇区区文明工地管理3 .按照市建委市级文明工地争“区级安全文明样板工地”，力争“市级安全文明样板工程”。1、硬件标准化（I）大门、门墩、围墙、旗帜按七图一牌制作;（2）七图一牌书写内容标准规范：（3）场内标语、标志和室内布置符合要求；（4）安全防护、临边和洞口防护措施按标准化规范设置：（5）电箱、临时照明灯等“三临”符合规范化：（6）实施围墙封闭施工规定，泥浆不外溢，排水沟畅通；（7）施工井架有验收挂牌：（8）中小机械安全装置齐全：（9）办公室、宿舍、食堂、门卫、厕所、浴室、茶水棚、便筒、垃圾箱按规范要求搭设和布置：（10） 硬地坪施工，场地平整和排水设置明沟与沉淀池：（11） 消防器材配备与安装符合要求；（12） 材料按场地平面布置图指定区域分类堆放；2、软件标准化（1）标语、宣传牌、警示标牌、告示牌标潴：（2）管理人员统一着装并佩戴胸卡上肉；（3）安全员值班带臂章标志上岗：（4）管理人员戴统一安全帽：（5）办公室悬挂标识牌：（6）材料堆放悬挂标识牌；（7）会议室方针目标图表上墙；（8）岗位责任制上墙；（9）安全及文明创建活动各类资料齐全：（10） 食堂、宿舍、厕所等卫生管理制度贡任人上墙:（11） 各种台帐记录资料完整齐全：（12） 施工区、办公室、生活区落实专人清扫保洁：（13） 精神文明：以提高员工素质，开展职工道德规范化教育，组织管理人员学习并有记录，树立项目形象，参加社区共建文明活动，开展“窗口”达标，文明施工、规范作业、爱民便民利民：（14） 加强法制教育宣传，落实社会治安综合治理防范措施。七、劳动用线计划表序号岗位人数备注1项F1.经理12项目副经理13项目工程师14质室员25施工员26安全员I7材料员I8测量员I9钻工1610灌注工12I1.钢筋工812电工413埋设护筒414保洁工215排浆4合计607 .隐蔽工程验收工程报验单8 ,A-13隐蔽工程验收单9 .桩位偏差验收汇总表10 .分项工程质量检验评定表I1.竣工小结（文字部分）12 .小应变动测13.静测报告14 .桩位竣工图1 .商品碎质保证明2 .钢筋质保书、复试报告3 .水泥的质保书、豆试报告4 .碎试块试验报告5 .电焊条质保证明地基基础-桩基施工组织设计方案编制依据1、按照号建筑桩基技术规范JGJ9494h匕建筑培丛建础设计规范GBJ5OOO722h£建筑地丛基础工程施工质量脍收规范GB50202-2002k等有关国家的法律法规及规范，进行编制.2、本工程的招标文件、施工图纸、地旗资料。3、参照了国际标准1SO91中行关的程序文件、质量手册、技术标准等.4、现场踏勘、工程周边环境的了解.5,公司类似工程经脸.目录第一京工程概况3第二章质量、进度、安全目标4第三章施工部署5第四章主要工艺技术措施12第五型施匚工期保证据6619第六章工程侦依保证措施22第七章安全生产、文明施工管理措施28第八章施工材料管理34第一章工程概况。工程建设地点位于钺针织工业功能区。本工程为主厂房和烟囱钻孔灌注桩桩基础，±0.0OOm相当于黄海标高17.40()m,自然标高为InX)m.桩险强友等级C30.其中主厂房为直径4>6桩141根、宜径0领桩59根,要求桩端全被面进入&3岩土(中风化凝灰岩)的长坟不小于0.8米，有效桩长现场确定，单班极限承找力标准值ZH-I为7000KNZH-2为4000KN,抑或试验桩5根，另有3根做破坏性实验，大、小应变检测按规范规定执行:胡囱口径中600排61根.要求桩嫡全根面进入6-3岩土(中风化;疑灰岩)的长度不小于Q.7米.有效桩长现场确定，通桃极限承投力标准值为33<X
