防水保温工程施工方案6篇.docx

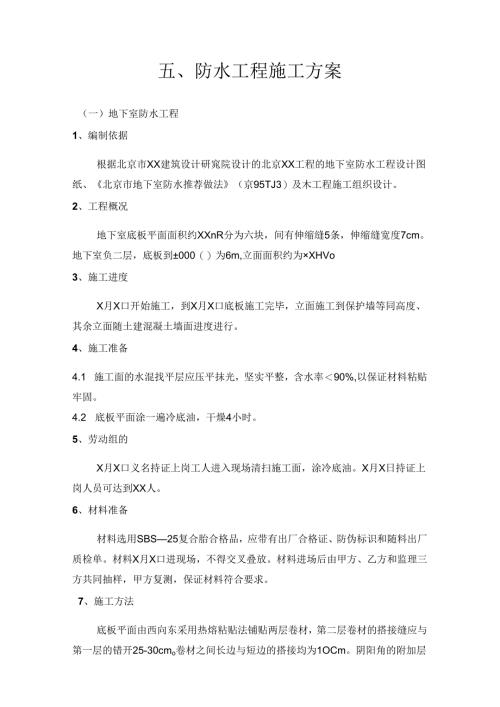

五、防水工程施工方案（一）地下室防水工程1、编制依据根据北京市XX建筑设计研窕院设计的北京XX工程的地下室防水工程设计图纸、北京市地下室防水推荐做法（京95TJ3）及木工程施工组织设计。2、工程概况地下室底板平面面积约XXnR分为六块，间有伸缩缝5条，伸缩缝宽度7cm。地下室负二层，底板到±000（）为6m,立面面积约为×XHVo3、施工进度X月X口开始施工，到X月X口底板施工完毕，立面施工到保护墙等同高度、其余立面随土建混凝土墙面进度进行。4、施工准备4.1 施工面的水混找平层应压平抹光，坚实平整，含水率90%,以保证材料粘贴牢固。4.2 底板平面涂一遍冷底油，干燥4小时。5、劳动组的X月X口义名持证上岗工人进入现场清扫施工面，涂冷底油。X月X日持证上岗人员可达到XX人。6、材料准备材料选用SBS25复合胎合格品，应带有出厂合格证、防伪标识和随料出厂质检单。材料X月X口进现场，不得交叉叠放。材料进场后由甲方、乙方和监理三方共同抽样，甲方复测，保证材料符合要求。7、施工方法底板平面由西向东采用热熔粘贴法铺贴两层卷材，第二层卷材的搭接缝应与第一层的错开25-30cmo卷材之间长边与短边的搭接均为1OCm。阴阳角的附加层为3.3cm。立面永久性保护墙采用空铺法，主体下沉时可以避免拉断主体与保护墙连接处的材料。立面空铺到永久性保护墙相同高度时，甩出20-25cm、预留茬，预留茬应搭在保护墙的平面，茬头抹23Cm泥巴保护层，以免损坏。主体超出永久性保护墙后，接茬搭接±0cm热熔翻贴在主体墙上。底板伸缩缝采用“V”型空铺。立墙之间的伸缩缝采用延伸率200%以上的非下垂型密封者填充2cm,外部采用延伸率150%的卷材做成正V字型。8 .成品保护底板防水施工完成后，在甲方做防水保护层时，乙方应派专人在现场协助监督，防止土建施工工具等尖锐物损坏防水层。一旦发现防水层被破坏，应及时修补，杜绝隐患。立墙甩出的预留茬头。用泥巴粘合并砌两层破予以保护。立面防水施工结束后，应及时回填，严防架子管、施工工具等抛落造成防水层损坏。9 .质量标准平面与立面相连处，卷材应紧贴阴角，附加层与防水层应粘贴平实。接缝部位必须粘接牢固、严密，绝不允许缝边空鼓，翅边滑移。第一层卷材与第二层卷材的搭接缝之间应错开15-30cm0确保防水质量，达到不渗不漏：伸缩缝V字型处的防水卷材长度不应少于IOCm.10.检验SBS-15复合胎防水卷材，复测检验标准应与出厂随料质检单一致，纵横拉力不能低于300N。11.安全措施喷灯、燃料施工时分开放置，专人看管。二、屋面工程1 .编制依据1.1 依据北京市XX建筑设计院设计图纸；1.2 屋面工程施工质量验收规范(GB5O2O7-2OO2)1.3 依据设计变更/工程洽商；1.4 建筑分项工程施工工艺标准：2工程概况木工程ABCDE段为不上人屋面，（综合楼为上人屋面）ABD段屋面设计有暖沟，暖沟内及上部为聚氨酯防水，其它部位均为II型（4mm）APP卷材防水，设备层屋面为不上人屋面。3 .施工工序砌暖气沟墙体>铺70mm厚聚苯板（5Omm厚聚苯明>水泥焦渣找坡>水泥砂浆找平层f外架子安装及外檐装修f拆除外架子f屋面防水施工。4 .材料订货和验收屋面保温材料采用70厚聚苯乙烯泡沫塑料板,要求其容重应小于30Kg/m导热系数0.040.05/mK,抗压强度大于等于0.1MPa,在订货合同中应将上述指标交待清楚。材料进场后由材料员进行外观验收，检查外形、容重、厚度。外形整齐，厚度允许偏差土5%,且不大于4mm。应根据块材单块体积,计算其重量检查容重是否超标，办理验收手续和记录。焦渣扩料粒径控制在540mm,不得含有石块、土块等杂质，施工前要过筛。容重控制在500820Kgm',进场后应使用标准容器秤重检验。防水材料出厂质量证明文件应齐全，同时由现场试验工负责取样送检，合格后方可使用。保温材料堆放要注意防潮，防止破坏和污染。5、作业面准备4.1 保温层施工将屋面基层清理干净，基层清理到实处，暖沟坎培砌筑完成，吊篮吊环拉杆预埋并甩出屋面保温层以上。4.2 防水层施工找平层水泥砂浆面层平整、密实、无空鼓、起砂：基层干燥，含水率小于9%：第二层防水卷材施工前，应细致检查第一层防水的成品保护情况，避免因其它工序施工造成防水层破坏未经发现，如有破坏，需修得施工第二层防水。4.3 机械设备屋面施工材料较多，使用外用电梯和高车架项目应统一安排，按照制定时间上料。6、施工方法6.1 块材铺贴先将接触面清扫干净，将板块材料铺平垫稳，板间缝隙用同类材料的碎屑嵌塞密实，相邻板块高度一致。6.2 渣层铺设铺设焦渣前，根据图纸要求拉线找出2%的泛水，铺设1:6水泥焦渣，最薄处30mm,施工顺序为从一端开始，推向另一端进行，要振捣密实，将表面抹光。6.3 排气孔设置保温层要设排气道，排气道按照6mX6m设置，排气管要设在结构层上，保温层内打孔以利于排气。6.4 找平层施工屋面保温层施工完成，进行隐蔽验收后，进行找平层施。找平层施工前，要根据屋面坡度弹线找规矩，将基层清理干净，将突出基层的硬块剔平扫干净。找平层施工前，应将基层洒水湿润，但不可浇水太多，以基层完全湿涧表面无明水为准，以保证与基层结合牢固。根据坡度线找坡贴灰饼，顺排水方向冲筋，按排气道位置分格缝,沟边、拐角、管理、要在大面积施工前做好，同时必须满足排水要求。大面积抹灰根据所冲筋铺设砂浆，用木抹子抹平随冲筋刮平，检查平整度。在砂浆初凝前，用铁抹子压两遍，找平压实。找平层要进行养护，养护期不小于7天，待基层干燥后进行卷材防水施工。6.5 将基层清理干净。检查含水率，控制在9%以下，方法：将Im见方的卷材置于找平层上，静置3-4h,无水印，可认为达到要求。屋面坡度为2%,卷材平行于屋行方向铺贴先做好阴角，下水口附加屋处理，在大面积施工，同时上层卷材与下层卷材接缝要错开，卷材防水施工由专业分包单位按企业作业批导书进行施工。7、质量检查屋面工程每个分项施工完后，要及时办理隐蔽工程难收手续，未经难收的分项工程不得进行下一道工序施工。分项工程验收后工序简要进行交接检，并明确相互的成品保护要求：卷材防水每道工序施工完后，有质量检查人员验收合格，方可进行下一道防水施工。8、成品保护已铺好的保温层上、抹好的找平层上、铺好的卷材防水层上不得直接行走小车，如果运输需要应垫脚手板。卷材铺设时小车支腿用麻包包扎，防刮破卷材下水口。通气口采取临时保护遮挡，防止阻塞和进入杂物。夕卜墙夕卜保温编机申桢:申姓:年月目一、编制依据二、工程概况三、系统安全论证四、工艺做法五、施工准备六、质量标准和质量控制七、部分节点处理1.编制依据1. I花园楼施工图纸。1.2 花园楼工程施工组织设计。1.3 国家有关的规葩、标准、规程。混凝土结构工程施工质量验收规范(GB50204-2002)外墙外保温工程技术规程B(JGJ144-2004)S建筑安装分项工程建工工艺规程(DBJOI-26-96)工程建设标准设计图集DBJT19-20-2(X)5二、工程柢况XX工程楼位于区，总建筑面积为11T,地上层，地F层,建筑商度m,体型系数为0.13。结构墙体为现浇混凝土2(X)mm,局部窗涧口下部为加气混凝上砌块填充，外饰面粘贴面瞄。本项目拟采用65%建筑节能标准进行保温要求。根据河南省居住建筑节能设计标准(寒冷地区)(DBJ41/062-2005)的要求，河南地区体型系数0.3时,外墙平均传热系数限值W不能超过。75W(DTK).查标准附表E中4.1项，当结构墙体为钢筋混凝土时，选用聚米板50mm厚时W为0.79(不满足标准)，选用聚苯板55mm厚时W为0.70,满足节能要求,所以本工程保温材料选用50mm厚聚苯板即可。同部墙体需采用40mm厚聚苯板和挤塑板保温，具体部位见节点做法。三、系统安全论证目前所有规范中，后贴苯板保湿做法对遵砖饰面采取f回避态度，无明确做法标准。但部分城市高层建筑立面污染严垂，对白洁要求较高，不少开发商喜欢陶费墙砖的侦感、线条、自沽和耐久等优点，要求提供带兖砖饰面的外保温系统。因此，虽然标准、规程对此采取回避的态度，但保温工程贴究试的项目估计已超过100万n£而且多数是高层。根据北京原住总有限货任公司于2003年编制了后贴苯板的外保温面砖饰而系统企业标准，郑州*公司在河南建筑科学研究院经过体系检测，成功通过了耐老化实验，“馨丽佳”外增外保温技术经过25年老化实践证明，会为你的“馨丽佳”外墙外保温。该标准以当时的一桩22层公寓为样板，从开始的专家初步论证、现场试脸，到班后的实体检测和专家评议，均圆满的获得成功（评议资料见附件）。至今，“瞥丽佳”外墙外保温饰面砖做法已完成外保温面积近20万平米，未出现任何问题，且本系统已通过耐候性能检测，这也表明该系统在长时间的外界作用下仍能安全工作25年以上。后贴聚苯法外保温系统贴爱砖能否做到安全可靠，可以从以下四个方面进行分析。（1）自富加大后,与基层墙体的联结是否安全?按保温板55mm、粘结剂5mm、面层砂浆Iomn1、变牌粘结剂4mm、在砖8mm考虑，所有荷我情况见下表：材料质量kgm2力臂mm弯矩N-tn弯矩造成最大拉力kNm'100高度最大负风压kNm,拉力组合kN/m,粘结剂72.50.175聚苯板I350.35抹面砂浆185012.600.213.533.74兖砖和胶282粘剂611.06共计5234.19（郑州地区100m高度处建筑物负风压墙面为1.96kNm1.,阳角处为3.53kNm,)表中数据说明，自重52kgnr,即O.52kNm2,相对于风压，篁力大的只有风压的1.11,在组合拉力中，相对丁风压而言，弯矩引起的拉力可以忽略不计。本系统独粘结力和机械锚固力同结构墙体联成体，最薄弱处为砂浆同苯板联结处，其压剪粘结力用以克服重力，拉伸粘结力用以抵抗风压和重力弯矩引起的拉力。项目规程要求实测值粘结力抗剪0.1(100)().18(180)MPi1.(kNm2)拉伸0.1(KX)0.17(170)联螃安全系克服力192346抵抗负风压2848施工时,粘结剂采用点框法涂抹施工，非满粘做法,要求粘结面积不小于50%.这样的情况下，以上安全系数取一半，也还是有很大的富余。另外，还要求米板粘贴完毕后进行锚固，每平米68套锚固件，单个锚固件拔出力就为0.6kN,所以实际上抵抗自重和风压的安全系数还能更高.（2）自里加大后,索荤板爻剪变形加大,如何避免水平裂健?聚苯板为轻质材料，长期受外储大自重荷敕作用易发生垂直方向的变形。闪为缺乏聚苯板剪切模盘的数据，没有做受剪变形的实际测试，所以不清她到底有多大变形量，但可以采取一些构造措施来避免可能出现的水平裂缝。如：a）适当增加聚苯板的表观密度（容重），提高压缩强度，增加其抗变形能力。密度为18kgn苯板，其压缩强度为98kP“，密度为25kgn?苯板，其压缩强度为150kP1,所以
