装配试建筑立式预制楼梯表面阴角裂缝应对措施及解决方案.docx

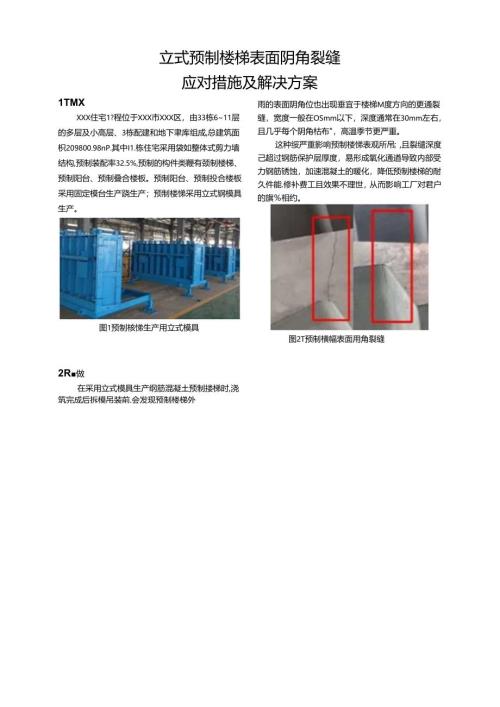

立式预制楼梯表面阴角裂缝应对措施及解决方案2R做在采用立式模具生产纲筋混凝土预制搂梯时,浇筑完成后拆模吊装前.会发现预制楼梯外1TMXXXX住宅1?程位于XXX市XXX区，由33栋611层的多层及小高层、3栋配建和地下聿库组成,总建筑面枳209800.98nP.其中I1.栋住宅采用袋如整体式剪力墙结构,预制装配率32.5%,预制的构件类鞭有颈制楼梯、预制阳台、预制叠合楼板。预制阳台、预制投合楼板采用固定模台生产跷生产；预制楼悌采用立式钢模具生产。图1预制核悌生产用立式模具雨的表面阴角位也出现垂宜于楼梯M度方向的更通裂缝，宽度一般在OSmm以下，深度通常在30mm左右，且几乎每个阴角枯布"，高温季节更严重。这种绥严重影响预制楼悌表观所吊；,且裂缱深度己超过钢筋保护层厚度，易形成氧化通遒导致内部受力钢筋锈蚀，加速混凝土的暖化，降低预制楼梯的耐久件能.修补费工且效果不理世，从而影响工厂对君户的旗相约。图2T预制横幅表面用角裂缝图2-2住制楼祐我而阴为裂缝3原因分析（1）混凝土表面失水过快裂缝有规律的出现在裸露在外的阴角部位，混凝土硬化的过程也是胶版材料水化反应的过程,这个过程本身消耗混凝卜.内部的水分.且放出热依，加之表层混凝土裸露在大气中，环境湿度远低于早期混凝土中的含水量，混凝上中的水分会蒸发,环境温度越高,水分蒸发的越快,同时混凝十.本身放出的热Jit,进一步加速了水分的蒸发流失.这就可能导致混凝土表面失水的速度过快，使表层混凝土中的水泥笄胶凝材料来不及完成水化反应,而早期形成的强度不足以抵抗表面张力,阴角部位恰恰是应力集中的部位,也是最薄弱的部位，因此，表面张力裂维就出现在阴角部位了。这也解择了裂健在高温季节更严重的情况。（2）保水措施不当采取恰当的保水措施,可以属可能的避免混凝土表面失水过快导致的裂缝.土工布具有良好的吸水性能，用浸海的土工布覆萩在收面完成的混凝土表面，可以保持表面水分充足。但这个方法忽略r土工布的透气性当吸附干土工布中的水分蒸发十后，土工布就失去了保水的作用，混凝上f1.价的水化热和其与周M环境温湿度的若异加速了水分的懑发流失混凝土表面保水时间太短，不能有效阻止裂缝的产生和发展.（3）振扳使件料下沉，表层骨料不足由干立.式模具本身的特点.楼梯混被土浇筑深度较大（等于楼梯宽度）,虽然采取了分层浇彷、分层振捣，但模具与构件接触面积大、模具密封性强且排气通道单一，在楼梯混凝土浇拇过程中,为了排出气泡,通常都会过度振捣.整个振捣过程也不可避免的使混凝十.中密度较大的和件料下沉，表层浮浆厚度增加，等致表层混凝士相什料过少，甚至成为“砂浆层”。（4）混凝土坍落度过大混凝土坍落度过大,一般是由于工人未按照标准流程进行操作，在未增加胶凝材料的前提下增加用水量，使混凝土过灰稀羿,导致水灰比就相对设计值变大了.由此制成的混凝土构件强度极有可能会较原设计值降低.同时，坍落度过大的混凝土，在浇筑过程中经振捣，很容易发生分层，即粗什料下沉,砂浆或水泥浆上浮。这可能会直接导致预制楼梯顶部区域出现强度降低.外露表面出现收缩裂筵,加剧了裂缝的发展.（5）上部钢舫保妒层厚侬过大经过观察.裂缱的深度-搬都在30mm左右，最深的达到50mm这个数值与楼梯纲筋笼垂百于裂缝方向的纵筋位置相当.据此推测.垂宜于裂缝方向钢筋的存在阻止了裂缝的发展。在楼悌纲筋笼绑扎、就位过程中，严格控制钢筋笼位置，保证上部钢筋保护层J9度，对表面裂鳍的预防和捽制有积极的作用.（6）收面完成时间偏早混凝土枚面一股筋多次完成，前期（初凝曲）败面是为了将混凝土表面整平。而后期收面范本是在初彼时,这一技法主要是为了保证混朕上表面光洁及防止在表面水分蒸发后防止混凝土表面产生干缩裂缝.可以将早期出现的裂缝重新弥合，从而避免裂缝的出现，在不同季节，攸面的时间很重要，即使在夏李，也需要在浇筑完成至少2小时以内多次收而压光,随着气温的降低,时间还会拉长.4解决方案4.1 严控钢筋笼成M城以应用全自动数控钢筋穹箍四直一体机精准卜利；针对性制作楼梯恻筋茏专用绑扎架,确保钢筋笼内各钢筋位汽准确，从而保证握扎成品质图3仝自动畋控钢筋穹箍西介体机图«横栉钢筋笼专用绑扎架4.2 保证稳定适宜的混凝士工作性能混凝土坍落度控制在16Omm左右.并根据不同批次砂石骨料特戊和气候变化，同步调整优化混凝土配合比,从而使秘天用干浇筑的混凝土保持一个相对稳定道亢的工作性能。图5混;«上如落咬测嫉图6及时的配合比消侪4.3 合理分层浇筑振捣在分层浇筑、分层振扳的基础上，逐渐确定单个楼梯振投时间控制在20-25分仲：上部预留SOTOOmm厚度的混糠上作为场后一层浇筑,轻激振揭即可密实，从而避免表层混凝土粗件料下沉.保证表层混凝土级配.图7末层双拥浇筑图8茨层伊科尚在4.4 合理控制收面时间，认我怕好收面工序混发土浇筑成型后,用塑料抹子反夏提平、提架,确保构件表面平整度。在初秋前后ISnins范的内，此时混凝土表面形成一定塞度，用手指轻微按压有梢许压狼，此时为推佳收面压光时fk用铁抹子反发抹压构件表面，确保构件表面的平整、光滑和良好观呼，图2找平图11反复压光ff1.9提架45型科薄膜及时短盅保水压光收面完成后,用塑料薄膜将混凝土外笈部分全部装孟到位，尤其吊点工装架区域、Hi部对拉螺杆、衣面高差区域.务必做到全覆维.不用死角，确保混凝土表面的保水、保湿效果。图12表面薄覆茂保湿图13整体用血防风5为解决立式预制楼梯衣面阴角裂缝的问题，羟过尝试洒水土工布被萩、压抗裂玻纤网格布、表面后加石子等多种蟀决措施,效果都不理柢.通过多次对比分析脸证，采用以卜方法基本解决了此类问SS:1.应用定型化钢筋笼绑扎架保证钢筋笼绑扎质后,振捣过程中避免过多接触钢筋龙，防止保护层垫块失效导致的上部钢筋保护层过大.2 .立式楼梯振揭排气通道小，振捣时间长，加落度过小浇筑报捣困难且不利于排气.坍落收过大骨料易下沉或离析,应严格控制混凝土坍落度,出料后及时复核：3 .分层布料振捣,上部预用50100mm皿度的混凝上作为最后一层浇筑，轻微振捣密实，解决表面骨料不足问题；4 .派熟练的收面工人.根据环境温温度第件,合理控制收面时间,认真做好收而工作,对收面过程中的早期裂缝及时弥合：5.收面完成后,及时用不透水的型料薄膜无死角包裹覆盖保湿，I1.应对双盖物适当固定；图14表面阴表裂缝消除图15一次合格成品楼梯
