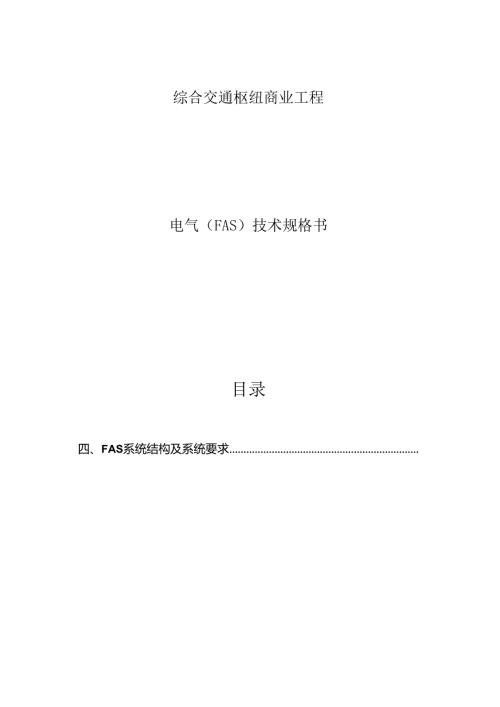

综合交通枢纽商业工程--电气（FAS）技术规格书.docx

综合交通枢纽商业工程电气（FAS）技术规格书目录第一章技术规格共同条款1一、工程概况1二、设备、器材的一般规定1第二章琳条件1一、概述1二、适用范围2三、技术规格2四、FAS系统结构及系统要求第一章技术规格共同条款一、工程概况二、设备、器材的一般规定1.使用环境条件（1）环境温度1）户内-5C+40C2）日温差25C（2）户内空气相对湿度不大于90%<÷25C）（3）海拔苗度不超过100om,高海拔需特殊指出（4）污秽等级采用当量附盐密度为0.25mgcm7（5）振动水平加速度0.5g垂直加速度0.2g（6）风速38ms（7）覆冰厚度IOmm（8）地凄烈度8度（9）雷暴日（中雷区）W60日/年2 .涂色所有电气设备、器材喷涂的颜色应按标准颜色及喷涂工艺进行，并取得买方的同意。3 .标志各设备、器材均应有铭牌，铭牌的内容按中华人民共和国有关标准确定。第二章技术条件一、FAS（防灾报警系统）FAS对本项目的火警安全进行可靠监视管理，具有火灾探测和报警功能，并能在火灾时发出模式指令，使相关系统运行转入火灾模式,实现消防联动。FAS由消防控制室管理,实行消防控制室和就地控制方式。控制室负击本项目的火灾报警监视：确认火灾灾情，发出消防救灾指令,指挥救灾工作的开展。火灾报警控制罂通过总线方式与本工程范围内火灾报警控制盘、现场各种火灾探测器、手动火灾报警按钮、各种输入输出模块等联网组成火灾自动报警系统,负货监视木工程的火灾设备的运行状态、接收火灾报警信息。设在消防控制室内的消防电话主机以及电话插孔、消防电话分机组成消防电话网络。消防专用设备的紧急手动直接控制装置由消防联动控制盘实现。二、适用范围1.1 本技术规格书适用于本工程工程环境与设备监控系统。除本技术规格书耍求外，未发事宜见招标文件：技术和商务部分、学招标附图等1.2 本技术规格书未说明，但乂与设计、制造、装配、试验、运输、包装、保管、安装、运行和维护有关的技术要求，按本文规定的有关标准执行。三、技术规格3. 1标准控制设备和组件均符合相应的中国国家标准或IEC标准。，民用建筑电气设计标准，GB51348-2019£数据中心设计规范GB50174-2017远动终端设备GB/T1372920024智能建筑设计标准GB50314-2015综合布线系统工程设计规范GB50311-2016火灾自动报警系统设计规范GB50116-2013消防陕动控制系统国家标准第I号修改单GB16S06-2006/XG1-2016£建筑设计防火规范GB50016-2014（2018版）气体火火系统设计规范BGB50370-2005气体灭火系统施工及验收规范GB50263-20076火灾报警控制就GB4717-20054点型感烟火灾探测器GB4715-2005点型感浪火灾探测器GB4716-2005手动火灾报警按钮BGB19880-2005长线型光束感烟火灾探测器GB14003-2005可燃气体探测器GB1.5322-2003长线型感温火灾探测器GB16280-2005岑：测限式电气火灾监控探测器GB14287.3-2005£人系统交互工效学支持以人为中心设计的可用性方法GB/T21051-20074信息技术设备的无线电骚扰取值和测量方法GB9254-2008电磁兼容试验和测量技术射频电磁场辐射抗扰度试验3GB/T17626.3-2006计算机场地通用规通GB/T2887-20116计算机软件需求规格说明规范GB/T9385-2008计算机软件测试文档编制规范GB/T9386-2008计克机软件测试规范GB/T15532-2008电气装附.安装工程盘、柜及二次回路接线施工及验收规范3(GB50171-2012)长电气装置安装工程接地奘置施工及险收规范(GB501692006)以上标准如有最新版本，依照新板本执行；供货商提供的设省在满足相应技术规格书相关要求外，若采用其它被承认的但没有列在上面的相关国内、国际标准，应明确提出并提供相应标准,经买方批准后方可采用。若以上标准之间发生冲突，应采用要求更高的标准。四、FAS系统结构及系统要求4. 1系统组成：消防控制室内设火灾报警控制器、消防陕动控制器、多线供动手动控制盘、火灾应急广播设备、消防电话总机、消防电源、消防控制彩色图形显示器、打印机等。消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明达、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。消防控制室可接收保护范围内感烟、感温等探测器的火灾报警信号及水流指示器、安全信号阀、手动报警按钮、消火栓按钮等的动作信号。消防控制室显示消防水池、消防水箱的水位，显示消防水泵的电源及运行状况。消防控制室可联动控制所有与消防有关的设备。火灾自动报警系统：火灾探测报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装酉、火灾报警控制器、消防陕动控制器等组成。火灾报警控制器选用智能型控制器，能显示各报警点的位理，并根据报警信号发出联动控制指令。控制涔预留RS485通信接口。1.2.FAS电源配置4. 21.供电条件 设箔负荷等级:一级负荷。动力照明专业提供经过双电源自切后的消防电源至消防控制室。火灾报警控制器自带蓄电池，蓄电池组的容量应保证系统满负荷状态下连续工作3小时以上。 图形工作站采用UPS供电。 电压允许偏差：单相供电+7%70% 电源波动范围：1.6%; 频率范围:50Hz; 电源:单相220V。设备供电尽里采用交潦220Y,若采用其他电压等级供电，由投标人自行解决电源转换。 FAS系统和气体灭火系统设置独立的双电源切换箱.4. 2.2.接地条件采用综合接地系统，接地电眼不大于1Q。与接地的接口位置在各控制室接线湍子排处.投标人负贡提供并敷设接地端子箱到FAS设备的接地电缆，接地线采用4电缆5. 3.消防控制功能I、控制室项目范围内的FAS设备的自动监视与控制、以及对歪要设备的手动控制。2、实现火灾的预期报警功能，监视管辖范围内的火情，管理防排烟、消防灭火、疏散救灾等设备，实现自动化管理。3、灾害发生时作为现场指挥部，经防灾通信设施(广播、闭路电视、有线和无线电话等)：组织指挥人员疏散，负贵本工程抢险救灾工作。4、系统实时自动监视本工程范围内的火灾灾情和专用消防救灾设施的工作状态，采集、确认火警信号。控制管辖范用内防救灾设施启/停，显示运行状态。5、火灾自动报警控制器使各设备系统时间与主时钟保持致，并能将时钟信息传输给气体灭火报警主机，由气体灭火系统实现内部时间同步06、FAS在消防应急广播与公共广播合用，火灾时，公共广播能具用强制切入消防应急广播的功能。7、消防控制室监视功能包括但不限于：(D监视管辖范围内灾情，采集火灾信息；(2)显示火灾报警点,专用防救灾设施运行状态及所在位置画面；(3)监视专用消防救灾设备的工作状态；(4)FAS接收气体自动灭火系统的反馈信号：火灾预报警、火灾确认、系统故障、气体释放、手动/自动状态信号等.8、联动控制功能(1)对于消防设备如专用排烟风机、加乐送风机、消防泉(消火栓泵、喷淋泵)等，除可自动控制外，紧急情况下能够在消防控制室内的联动控制就上的按钮直接手动控制。(2)当发生火灾时，FAS具有优先控制权，由FAS向BAS发布模式控制指令,BAS聘正常模式转为火灾模式，确保火灾联动正确执行。(3)FAS控制消防泉(消火栓泵、喷淋泵)的启泉，接收消防泉(消火栓泵、喷淋泵、稳压泵)的运行状态、故障信号.消火栓箱处设置消火栓按钮，FAS能监视消火栓按钮的动作状态。(4)发生火灾时，FAS按防火分区在变电所40V低压柜或配电箱处切除相关区域的非消防电源(分励脱扣器),并接通相关区域内应急照明电源装置。(5)发生火灾时，FAS控制垂直电梯迫降于疏散层(接近地面层)，接收其反馈动作信号。(6)防火卷帘门的监控：火灾时，FAS接到报警信息后,根据事先编制好的程序,向卷帘门控制器发出下降指令，使卷帘门自动下降，并接收其反馈信号，及时将信息上传至控制中心。(7)气体自动灭火系统的监控：气体自动灭火系统自成系统，气体灭火保护区内的火灾探测器、声光报警等装置由气体灭火配套提供。般情况下当任探测器发出报警信号，值班人员应立即赶至现场进行人工确认，确认后，由值班人员在现场决定是否启动气体自动灭火系统。在报警、喷射阶段，消防控制室应有相应的声、光报警信号，并能手动切除声响信号。(8)常开防火门的监控：火灾时由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号由火灾报警控制器或消防联动控制器发出，并由防火门控制器联动控制常开防火门关闭。(9)非消防电源切除非消防电源在变电所100丫低压柜切除非消防电源(分励脱扣酚，可实现按防火分区切除非消防电源，并能实现立即切除及根据负荷要求进行延时切除的需求。1.4. FS现场级功能1、现场级的探测器、输入输出模块、手动火灾报警按钮(帝电话插孔)有良好的线路故障自我保护、隔离功能。2、现场级设备能够直接控制完成现场灭火、阻隔火源要延、控制烟雾、疏散人群等功能.1.5. 火灾报警模式：3. 4.1.自动确认(有人职守)模式：火灾报警的确认有自动确认和人工确认两种方式。火灾臼动报瞥系统的控制盘具有火灾报警自动确认的功能。3.1.1. 人工确认(有人职守)模式当只有一只探测器或手动报警按钮报警时，系统只向车控室发出火灾预警信号，并即自动生成相应的火灾联动程序，需要人工对火灾预警信号进行确认。在人工确认为火灾时，由人工选择相应的火灾模式，向BAS发出火灾模式指令。人工确认的方式有：人员现场确认和通过闭路电视确认。在FAS收到火灾预报警信号后，若报警区域在闭路电视监视范围，消防值班员通过闭路电视进行报警确认;若报警区域不在闭路电视监视范围，则由车控室值班员通知现场值班员携带无线对讲机到报警现场进行报警确认在系统确认为火灾模式时（自动确认和人工确认），FAS自动联动相应消防设备，包括电动防火卷帘门、电动挡烟垂壁等。当系统内任何只探测器灭手动人灭报警按钮（帝电诘插孔）报警后，田值班人员到报警现场确认火灾情况：如果现场实际无火灾情况，值班人员可以更位报警点设备或通过输入密码后屏蔽报警点设备。4. 6.消防联动模式火灾工况下的消防联动涉及的系统主要有:FAS系统、BAS系统、电梯、通风空调系统、消防给水系统、低压动力照明系统等。各系统合理有效的配合运作，是保证本工程防灾救灾体系快速、可靠性的关犍。5. 6.1.发生火灾联动模式1、FAS系统自动或人工检测到火警,发出火灾报警信号，报警信号上送至FAS系统;2、在FAS图形工作站弹出一个报警信息并显示火灾发生的地点；3, FAS系统自动或人工确认后报送至控制中心并后动通风系统防排烟模式、启动消防给水设备、切除非消防电源；4、FAS联动门禁门锁电源；5、视减监控系统控制视嫌监控主机上显示相关受到影响区域的图像,并进行录像；6、FAS联动广播系统进入应急广播状态，自动触发或人工广播火警提示及疏散信息；7、FAS系统联动防火门控制港控制常开防火门，实现常开防火
