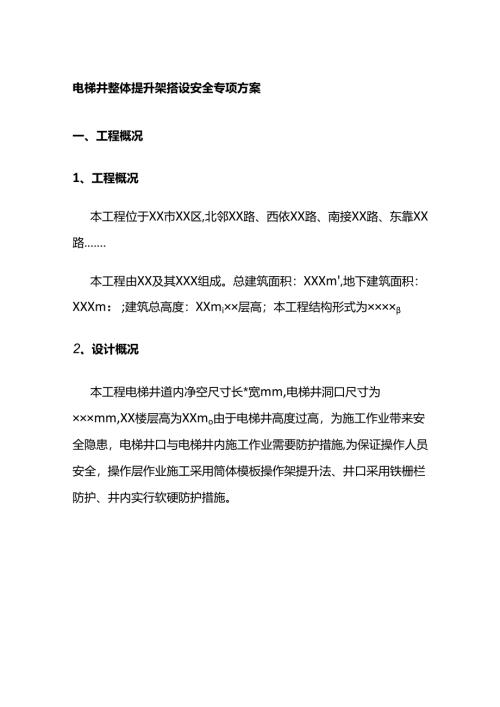

电梯井整体提升架搭设安全专项方案一、工程概况1、工程概况本工程位于XX市XX区,北邻XX路、西依XX路、南接XX路、东靠XX路.本工程由XX及其XXX组成。总建筑面积：XXXm',地下建筑面积：XXXm：;建筑总高度：XXmi××层高；本工程结构形式为××××2、设计概况本工程电梯井道内净空尺寸长*宽mm,电梯井洞口尺寸为×××mm,XX楼层高为XXmo由于电梯井高度过高，为施工作业带来安全隐患，电梯井口与电梯井内施工作业需要防护措施,为保证操作人员安全，操作层作业施工采用筒体模板操作架提升法、井口采用铁栅栏防护、井内实行软硬防护措施。二、编制依据三、电梯并提升架设计1.提升架（即方案中的三角架）大样图2、铁栅栏防护图3、电梯井水平防护图四、施工准备1、技术准备1.1 对施工人员进行安全和技术培训，对施工队组进行技术交底，加强队组的技术素质。1.2 分项工程开始前工程部对模板、木彷、工字钢等用量进行仔细计划，并提交项目部相关部门审核后提前进场，进场后按项目部相关要求堆码整齐。序号工种数量备注施工员2安全员23焊工3持证上岗4架子工2持证上岗3、物资准备序号名称规格数量1木模板18mm厚2木方50mm×100mm3钢管48mm×3.6mm4安全兜网5钢管6钢丝绳184根7槽钢168钢筋三级25序号名称规格数量4、机具设备1 砂轮切割机2 圆锯机3 平刨4 压刨5 电焊设备6 手锯7 铁水平尺8 钢尺9 扳手10 钢丝刷11 油刷12 铁桶13 塔尺五、电梯井整体提升架搭设施工工艺1、施工工艺流程三角架制作T三角架吊装T上部架体安装T筒体结构施工T拆除（或吊出钢管架）T提升三角架2、型钢三角架制作2.1 作要点工序1:才各槽钢与槽钢连焊接，从而使操作平台形成"口"形状；工序2:将工序2的槽钢与工序1相焊接，形成'1"形状;工序3:将工序3的槽钢与工序1、2相焊接，形成直角三角形；工序4:将搁置腿与工序2的槽钢相焊接；工序5:搭设三角架内部钢管，竖向钢管与型钢相焊接，设置三道钢管，钢管间距为600mm,水平向钢管与竖向钢管采用扣件相连接，设置三道钢管。2.2 各项工序相应位置,如下图所示3、型钢三角架吊装3.1 安装筒体模板及支撑体系需要严格按照图纸尺寸进行配模及配备钢管，确保筒体尺寸准确，模板边角需要用铁皮进行保护。3.2 搭设提升支撑架时需注意底部要放平稳，伸出筒体两侧距离要相等，两边各500mmo33用两根1.8钢丝绳将筒体底部架体四个吊环连接牢靠由塔吊吊钩进行起吊，并用绳卡进行固定，连接时注意钢丝绳是否绷紧受力，注意架体的平稳及受力是否均匀，避免钢丝绳长短不一造成提升困难。3.4 提升时注意观察模板平衡性及有无阻挡，发现有侧移现象立即调整两侧提升速度，使两侧模板均匀提升。4、架体搭设4.1 支撑架体的搭设要求:底层采用模板木方硬质封闭，木方间距300mm平行于电井门布置；采用4836mm普通钢管搭设操作架体，根据井道尺寸和操作层层高布置，立杆间距不应超过1200mm,横杆步距为1500mm,操作架立杆穿入焊接在工字钢上限位钢筋内，不得悬空布置，横向水平杆悬挑长度不大于40Omm,两侧横向立杆应从底部至顶部连续设置剪刀撑。4.2 工艺要求支撑架体采用16#槽钢与钢管焊制，钢管采用483.3mm钢管，支撑架上部满铺木脚手板，上面铺木模板钉牢。滑模板与现场其他模板相同，采用18mm厚木模板。槽钢上部焊接吊环用于塔吊起吊，具体做法及尺寸详见下图：5、电梯并操作架提升电梯井提升为逐层提升，均处于施工层下面一层；电梯井道施工操作架提升时应先将上部架体拆除，待支架底部固定槽钢卡在上部梁上时，只提升另T则，当架体通过卡住部位时，待架体下部达到规定部位时，将架体固定在梁上，并放置平稳。注意：在提升过程中应保持三角支撑架重心平稳，待提升至下层电梯门位置时,人工水平方向拉支撑架,同时塔吊缓慢下吊，将架体固定在梁上，并放置平稳，电梯井施工操作架提升示意图如下：电梯井滑模提升示意图六、电梯井安全防护1、电梯井道安全防护1.1 电梯井施工操作架（平台）拆除完毕后应及时对电梯井进行安全防护。1.2 电梯井门洞口安装1500mm高1400mm宽的工具式防护门：防护门底部安装200mm高踢脚板，防护门外侧张挂"当心坠落"安全警示标志牌。1.3 电梯井内应每隔两层并不大于Iom搭设一道硬质水平防护平台和一道软质防护；水平防护平台采用钢管、木方及模板搭设。1.4 水平防护平台搭设方法电梯井道内每隔两层结构层且不大于IOm应搭设一道水平硬质隔断。水平硬质隔断的搭设应根据井道尺寸，与板面成30度角坡向电梯井门洞口，且纵向钢管伸出电梯井洞口应不小于150mmo在靠近电梯井口一侧用水平限位钢管顶紧，两端另增加限位钢管予以固定，另一侧顶于另一面剪力墙之上，基座上面采用模板木方进行硬质封闭。详见下图：8、作业层操作平台严禁堆放材料，严禁控制操作平台上人数量不大于3人同时作业。9、项目管理人员要时时巡视，严控操作平台施工人员违规操作，检查内防护情况，做好巡视记录。10、内防护搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。11、搭设电梯井内防护人员必须正确配戴安全帽、系安全带、穿防滑鞋等架体施工所需的安全防护用品。12、进入施工现场的搭架材料必须分类堆码整齐,并挂好标识。13、钢管、扣件等购配件质量与搭设质量应按规定进行检直验收，合格后方准使用。14、作业层上的操作平台施工荷载应符合设计要求，不得超载。不得将模板支架、钢丝绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。15、搭设拆除电梯井内操作平台时，电梯井口应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。1.1.1 达预警和预警解除令；2.1.4 下达本项目应急预案启动和终止指令；2.1.5 负责生产安全事故的应急救援指挥工作,统一协调应急资源；2.1.6 检查督促各应急救援工作小组做好抢险救援、信息上报、善后处理以及恢复生活、生产秩序的工作。2.1.7 负责对外联络，向新闻媒体发布相关信息。2.1.8 负责检查监督应急准备工作情况组织开展应急培训教育及应急预案的演练、操练和讲解活动。审批并落实项目应急准备及救援资金。2.2组员职责2.2.1 参加各项应急培训教育及应急预案的演练、操练和讲解活动；总结应急救援工作经验教训；2.2.2 向分管领导报告救援情况；3、救援专业组分工3.1 应急救援组：发生安全事故，由应急援救组劳务管理人员及工程部管理人员组成，安全部负责本预案的编制、修改与演练的实施；警情判断，判别事故响应级别。3.2 后勤保障组：担负应急车辆、资金的调配以及伤员生活必需品和救援、器材、物资的供应任务。33治安保卫组：担负现场治安，交通指挥,设立警戒，指导人员疏散。3.4 技术分析组：由安全部、质量部、工程部、技术部有关人员组成，负责人：安全部负责人。负责收集有关设计、施工方案、作业指导书，工程日志和班前安全讲话等相关材料，对有关设备、设施、器具、起因物（指导致事故发生的物质、物体）、致害物（指直接作用于人体引起伤害和中毒的物质、物体）、痕迹、现场遗留物等进行技术分析、检测和试验，提报事故报告。3.5 善后处理组：由办公室、商务部、安全部等有关单位人员组成，负责人：工会主席。负责指导伤亡人员家属接待和死亡人员的丧葬工作，配合有关部门核定抚恤、丧葬等费用，协调善后处理各项事宜。4、危险源识别分析本危险源识别清单只针对本电梯提升架施工方案，在实施过程中可能出现的危险源进行识别与分析。危险源识别清单序作危险源可能风计划号业导致险控制活事故级措施动别1塔吊钩无保险装置起重项吊伤害目起级重2塔起吊点不符合设计规定位置起重项吊伤害目起级重3塔结构吊装作业未设置防坠措施起重项吊伤害B起级4塔大型物件堆放无稳定措施坍塌公吊司起级重5塔起重吊装作业无警戒标志起重项吊伤害B起级重6塔起重机操作人员违反“十不吊"起重项吊伤害/目起坍塌级重7人新增脚手架搭拆作业人员、平台安装及综合公员拆除作业人员作业前未进行相关安全培事故司训和技术安全交底，不了解相关的施工级安全规定8人作业人员注意力不集中，心情低落引发高处员事故坠落9材脚手架钢管外径，壁厚达不到规范要求，坍塌公级10材脚手架材料不合格，材质性能达不到可坍塌公料锻铸铁分类及技术条件的规定：扣件司无出厂合格证，造成受力后扣件脆断级11材脚手架扣件表面存在裂纹变形、锈蚀等坍塌公料质量问题，造成受力后扣件脆断司级12材槽钢材料不合格，材质性能达不到热坍塌公料轧型钢的规定；承载力达不到设计要司求级注：控制措施中，a为制定目标、指标及管理方案；b为制定管理程序；C为与教育：d为应急预案与响应；e为加强现场监督检查：f为保持现有措成料承载力达不到设计要求司编制/日期：审核/日期：批准/日期:5、应急演练项目安全部、机电部应定期组织安全应急演练，负责组织全项目部每年至少进行两次紧急事故应急救援的模拟演练。各组员按其职责分工,协调配合完成演练。演练结束后由组长组织对“应急响应”的有效性进行评价，必要时对"应急响应”的要求进行调整或更新。6、应急处理流程6.1 现场有关人员应立即报告现场负责人及事故急救援组组长，由救援组长指挥对伤员立即组织抢救，采取有效措施防止事故扩大保护现场。6.2 按照有关规定，立即报告企业安全管理部门和本企业安全生产负责人，及请求求援。7、应急救援电话机路线7.1 指挥部应急救援电话项目指挥部应急电话：办公室座机电话：移动电话号码：7.2 应急救援医疗电话急救电话：医院电话：73应急救援路线图十、计算书
