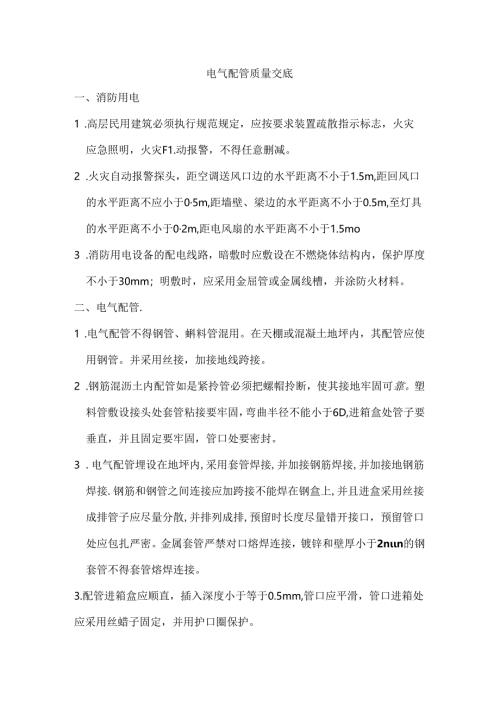

    电气配管质量交底.docx

    电气配管质量交底一、消防用电1 .高层民用建筑必须执行规范规定,应按要求装置疏散指示标志,火灾应急照明,火灾F1.动报警,不得任意删减。2 .火灾自动报警探头,距空调送风口边的水平距离不小于1.5m,距回风口的水平距离不应小于05m,距墙壁、梁边的水平距离不小于0.5m,至灯具的水平距离不小于02m,距电风扇的水平距离不小于1.5mo3 .消防用电设备的配电线路,暗敷时应敷设在不燃烧体结构内,保护厚度不小于30mm;明敷时,应采用金屈管或金属线槽,并涂防火材料。二、电气配管.1 .电气配管不得钢管、蝌料管混用。在天棚或混凝土地坪内,其配管应使用钢管。并采用丝接,加接地线跨接。2 .钢筋混沥土内配管如是紧拎管必须把螺帽拎断,使其接地牢固可靠。塑料管敷设接头处套管粘接要牢固,弯曲半径不能小于6D,进箱盒处管子要垂直,并且固定要牢固,管口处要密封。3 .电气配管埋设在地坪内,采用套管焊接,并加接钢筋焊接,并加接地钢筋焊接.钢筋和钢管之间连接应加跨接不能焊在钢盒上,并且进盒采用丝接成排管子应尽量分散,并排列成排,预留时长度尽量错开接口,预留管口处应包扎严密。金属套管严禁对口熔焊连接,镀锌和壁厚小于2nn的钢套管不得套管熔焊连接。3.配管进箱盒应顺直,插入深度小于等于0.5mm,管口应平滑,管口进箱处应采用丝蜡子固定,并用护口圈保护。三、管内穿线1 .管内穿线宜在建筑物抹灰及地面工程结束后进行。2 .管内导线的总截面积(包括外保护层)不应超过管子截面积的40%»3 .同类照明的几个回路,管内穿线不应多于8根。四、成套配电柜、控制柜(屏、台)和动力照明配电箱安装1.柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可嵬:装有电器的可开启门,门及框架的接地端子间应用裸编织铜线连接,且有标识。1.照明配电箱(盘)安装应符合下列规定:1) .箱(盘)内配线整齐,无绞接现象。导线连紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于2根,并且二根线要分层加防松垫圈压接。2) .照明箱(盘)内分别设置零线(N)和保护地线(PE线)汇流排,零线和保护地线在进户处应做重复接地连接。3) .接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线想连接,不得串联连接.4) .位置正确、部件齐全、箱体开孔与导管管匹配,暗装的配电箱箱盖紧贴墙面,箱(盘)涂层完整。5) .箱(盘)内接线整齐,回路编号齐全,标识正确,并在箱内标有线图。6) .箱(盘)安装牢固,垂宜度允许偏差为1.5%。,底边距地面为1.5m,照明配电底板距地面不小于1.8m。交底人:接受交底人签字:年月曰
